Hallo,

ich habe mir mal ein paar Gedanken zu verschiedenen Boostern, 2-stufig... gemacht.
Einstrahlige Booster sind ja schon ein paar erfolgreich geflogen. Batkiters Cluster mit mehreren Düsen ist ebenfalls ein super Erstflug gelungen.
Nun war meine Idee eine 2-Stufige Rakete, die zusätzlich noch Booster hat und somit mehrstrahlig fliegt.
Die zusätzlichen Booster sollen aber eigentlich nur die große erste Stufe mit dem enthaltenen Wasser kurz beschleunigen und dann abfallen. Dazu eignen sich normale Flaschen, die man getrennt zur eigentlichen ersten Sufe mit höheren Druck (ca. 12bar++) betreiben kann. Die erste Stufe mit der verbundenen zweiten Stufe wird "nur" auf 10 bar betrieben.

Der Flug beginnt also mit dem gleichzeitigen Auslösen der 5 Düsen.
Nach wenigen ms sind die Zusatzbooster leer und sollten abfallen.
Die erste Stufe aber fliegt noch weiter mit vollem Schub.
Ist auch die erste Stufe leer, so startet die zweite Stufe durch den Crushing-Sleeve.

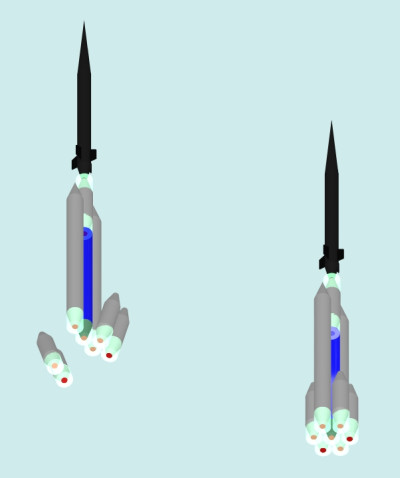

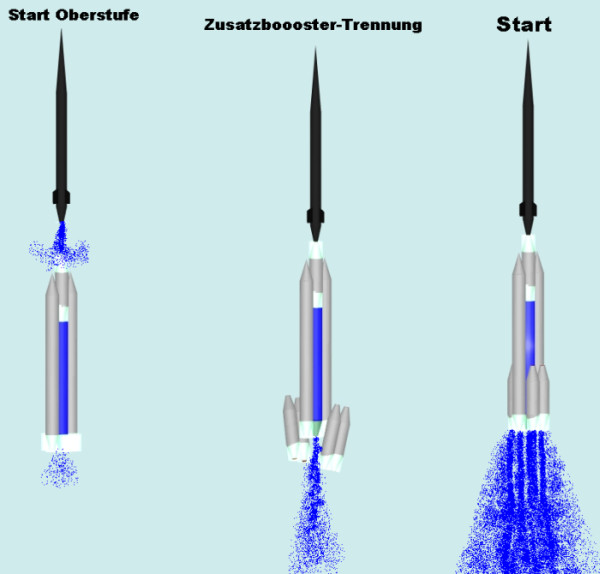

Auf dem Bild sieht man das Mehrtank-Boosterkonzept und die 4 kleinen Zusatzbooster. Dabei sind jeweils 2 Zusatzbooster fest verbunden. Der Druck und das Wasser in den Zusatzboostern ist exakt gleich, die erste-zweite Stufe wird getrennt mit Druck versorgt.

Meinungen, Kommentare? Ist das realisierbar, macht es Sinn?

Grüße
Scorpion_XIII

Geändert von Scorpion_XIII am 31. Januar 2008 um 13:47

Hi Scorpion!

Also ich würde mal sagen, klar ist das realisierbar.
Sinn macht es auch!
Ich finde nur, es wäre etwas kompliziert, mit unterschiedlichen Drücken zu arbeiten. Statt Crushing-Sleeve könntest du nämlich auch die neue Stufentrennung (keine Ahnung wie die heisst, hab ihr noch keinen Namen gegeben) von Batkiter und mir nehmen. (Batkiter hat die hier mal vorgestellt) Die wird zwar immer noch weiterentwickelt, ist aber schon sehr weit voran geschritten, so dass sie 20++ Bar standhält.

Ein ähnliches Projekt verfolgt Ramon zurzeit. In diesem Thread wurde bereits über zusätzliche Booster diskutiert. Ich bin immer noch der Meinung, dass man die Booster einfach neben die Hauptstufe "runterhaken" kann, so dass sie nach Schubende abfallen. Wie man alle Booster auf gleiches Druck- und Wasserstandlevel bringt, ist in Ramon's Thread auch als Lösungsvorschlag zu lesen.

Grüsse,
JKH

PS: Schöne Zeichnungen! Mit welchem Programm fertigst du die an?

Geändert von JKH am 01. Februar 2008 um 00:01

Hi JKH,

ein gleiches Drucklevel ist wirklich einfacher, da hast du recht.
Der Crushing-Sleeve von Batkiter funktioniert meines Wissens auch ohne Probleme bei Drücken um die 10-12bar. Da die Drucktanks per SST geklebt werden sollen ist bei diesem Drucklevel auch schon Schluss
Will man mehr Druck muss man andere Techniken für den Tank anwenden.

Diese neue "namenlose" Stufentrennung ist aber auf jeden Fall interessant da man mit mehr als 9mm fliegen kann. Bei der Tanktrennung geht das aber wohl eher nicht, da die Stufentrennung nicht an das Wasserlevel heranreicht.

Die Booster unterhaken sollte auch funktionieren, die Jungs von http://www.aircommandrockets.com sind ebenfalls dabei sowas zu testen. Das Problem wird wohl der feste Halt der Befestigungspunkte sein. Ein einfaches Ankleben an den Tank wird da nicht reichen.

Die Booster auf ein gleiches Druck- und Wasserlevel zu bringen geht wohl am besten mit Launchtubes und einer gemeinsammen Druckzuleitung.

Das Zeichenprogramm nennt sich TurboCAD.


Gruß
Scorpion_XIII

Geändert von Scorpion_XIII am 01. Februar 2008 um 10:49

Mohoooin!

Mein nächstes Projekt: Booster! Jawoll!

Nachdem ich die Raketen von KrachBumEnte und Batkiter auf dem october sky live erleben durfte,
war mir schnell klar: SOWAS WILL ICH AUCH HABEN!

Der Seite von aircommandrockets stattete ich eh schon seit jeher regelmäßige Besuche ab und
himmelte deren Booster-Raketen an.

Nun denn, ich war letztens im Getränkeladen, Leergut kaufen und blöde Fragen beantworten.

Hier das Ergebnis:

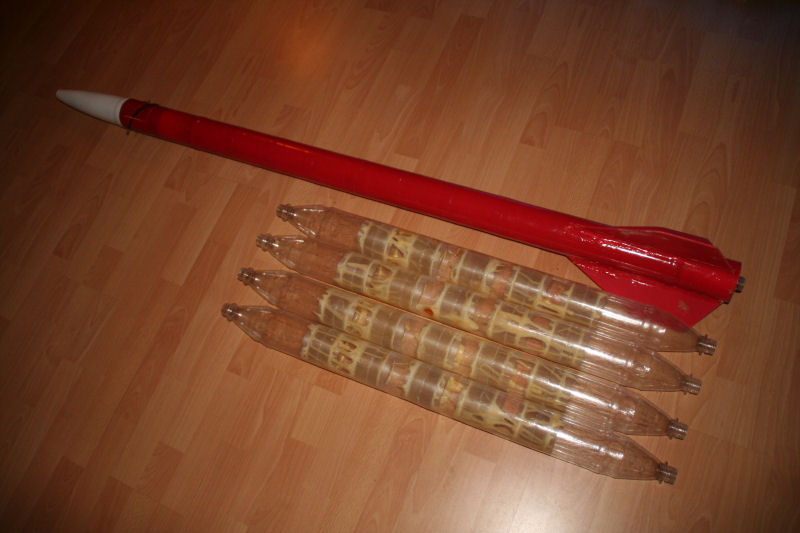

Insgesamt 4 Booster mit je 3,8 Litern Volumen. Als Zentralstufe nehme ich meine rote Rakete.
Mit den Boostern ergeben sich die Booster-Kombinationen 2, 3 und 4, je nach Nutzlast.

Allerdings wird noch diverse Arbeit auf mich zukommen.
Zunächst muss ich mal sehen, wie ich die Booster an die Zentralstufe hänge. Die Booster sollen
durch Fallschirme geborgen werden.

Die Rampe wird auch nicht ohne sein. Da wird noch ne Menge Hirnschmalz investiert werden müssen.
Beim Aufpumpen wird das mit der SKS ziemlich kernig werden, daher werde ich mich mal nach
Alternativen umschauen.

Nun denn, mögen die Winternächte kommen, ich bin reichlich mit Arbeit versorgt!

Gruß Robert

Schicke Sache das!!

Ich wünsch dir viel Erfolg!!!
Hui jetzt geht es wirklich richtig los!!

Moin!

Okay, hier mal das Ergebnis diverser Winternächte:





Die Drucktanks der Booster habe ich mit Kopf- und Endstücken versehen und mich mal um die
Aufhängung der Booster an der Zentralstufe gekümmert.

Die unteren Haken wurden zunächst in Sperrholzplatten eingeklebt

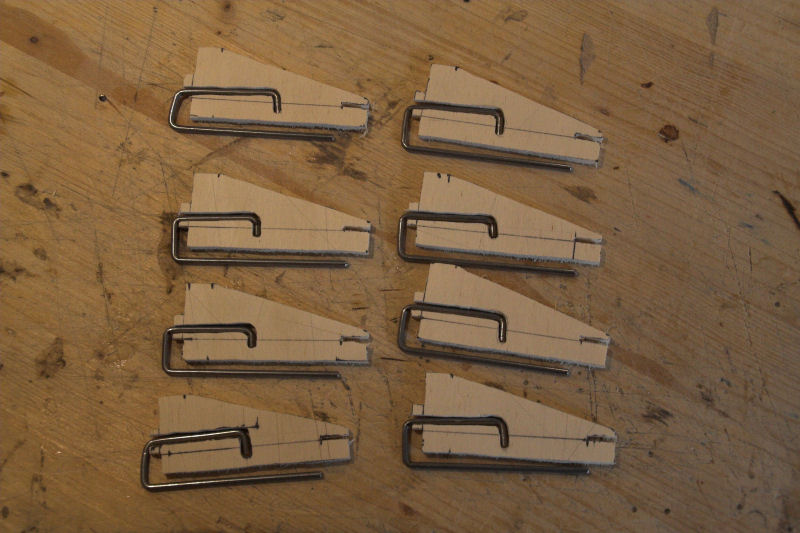

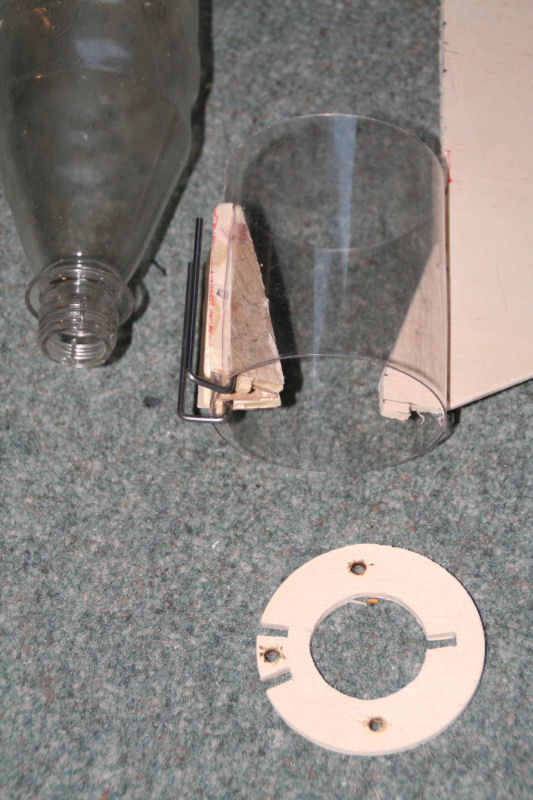

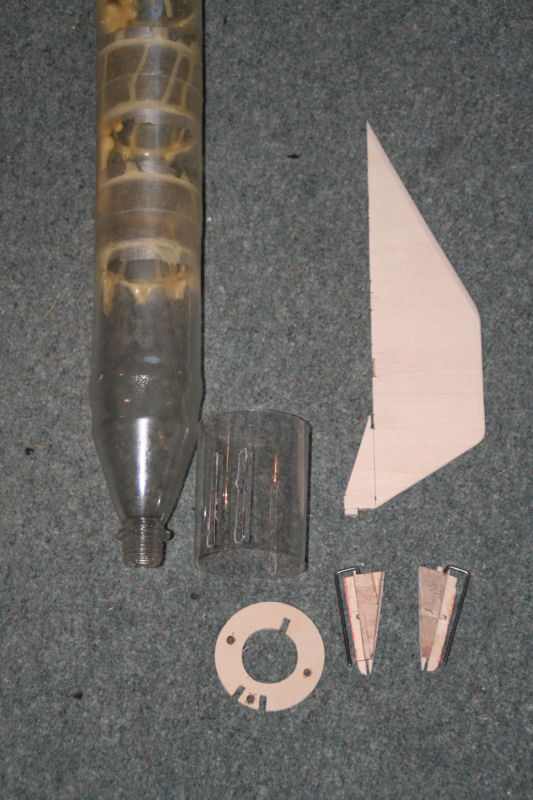

Hier sind mal alle Einzelteile eines Endstückes für einen Booster:


Je zwei Haken und eine Finne werden TTW durch ein Zylinderstück gesteckt:

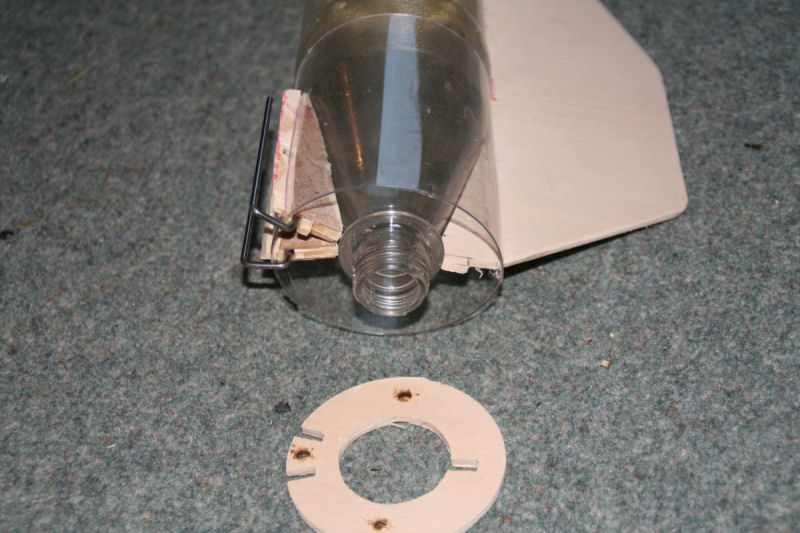

Dann kommt alles auf das Ende des Drucktanks:


Danach wird die Endplatte aufgeschoben und dadurch alles fixiert. Später wird dann der
Hohlraum mit PU-Schaum verfüllt:


Das obere Ende der Tanks bekommt ebenfalls ein Zylinderstück mit einem Distanzring. Hier wurden
die Hohlräume ebenfalls zugeschäumt.

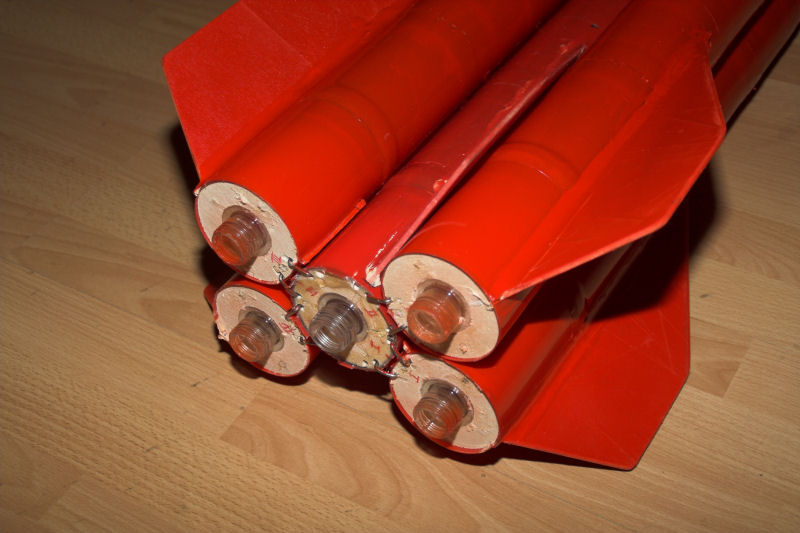

Hier sieht man mal das Ende. In der Endplatte der Zentralstufe wurden Löcher für die Haken der
Booster gefräst. Ein eingeklebter Stahldraht soll die Schubkraft der Booster gleichmäßig
auf die Endplatte der Zentralstufe üertragen. Die Schubkraft der Booster wird nur über die
unteren Haken übertragen. An der oberen Aufhängung werden die Booster nur in der Spur gehalten.

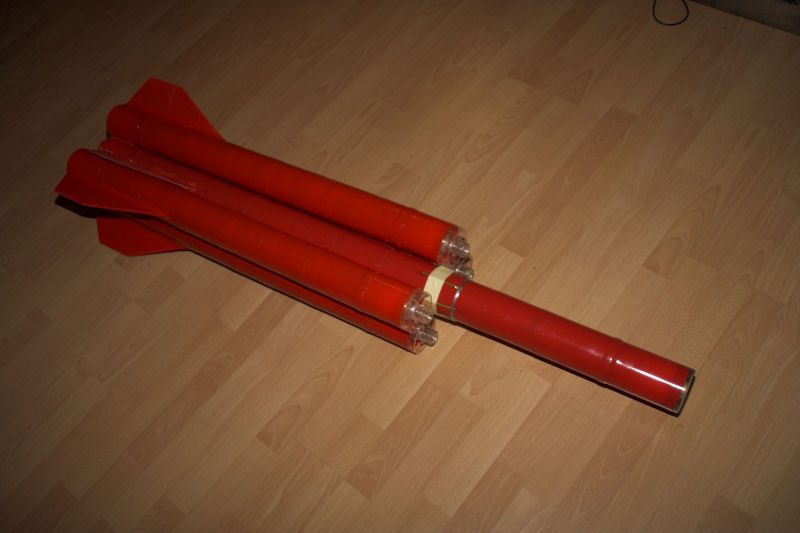

Es können mehrere Kombinationen geflogen werden. Mit zwei Boostern:


Drei Booster:

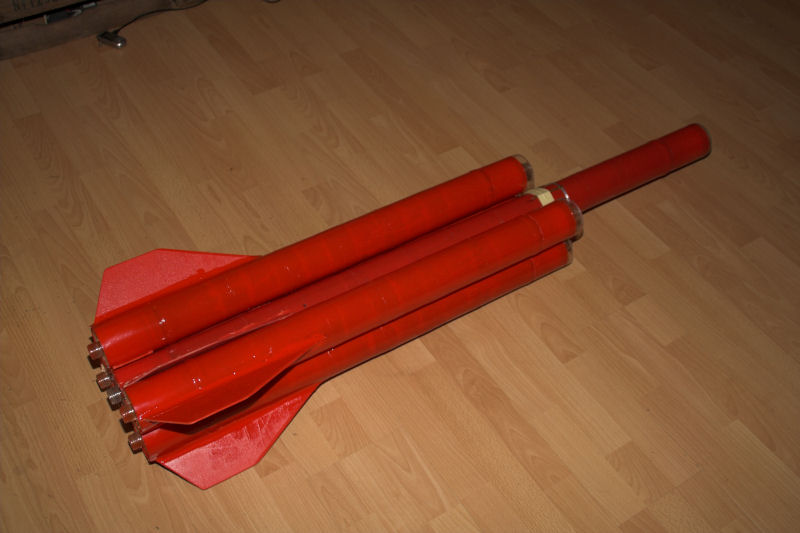

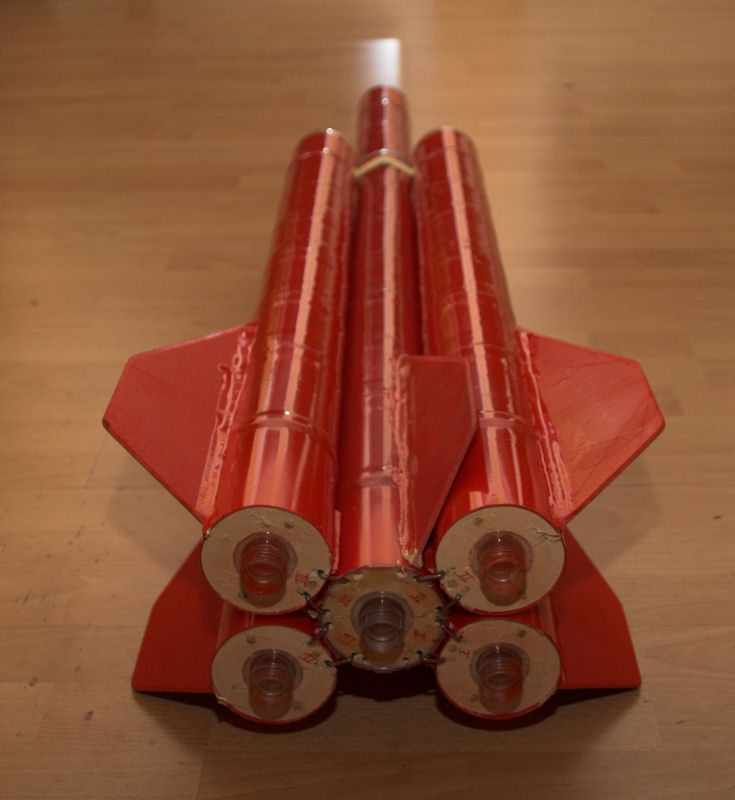

Und vier Booster:

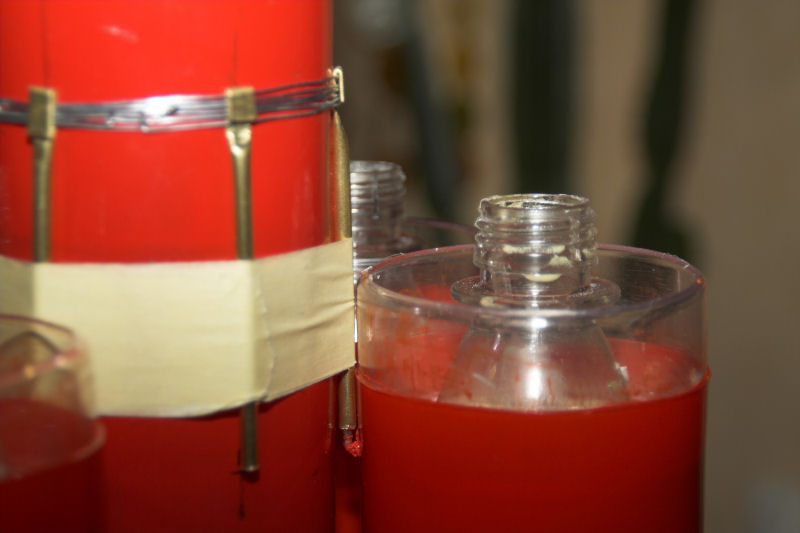

Die obere Aufhängung. Das Kreppklebeband wird noch gegen Filamentklebeband getauscht.
Ausserdem möchte ich noch die oberen Aufhängepunkte an der Zentralstufe mit einer Abdeckung
versehen.

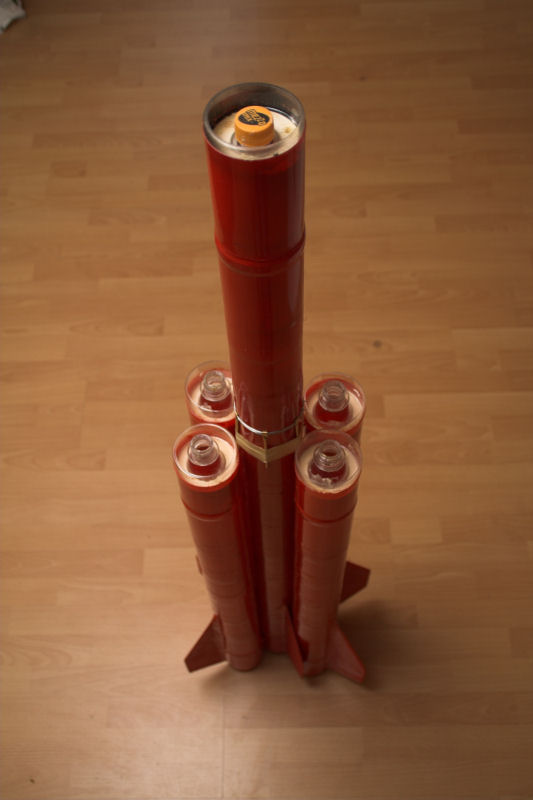

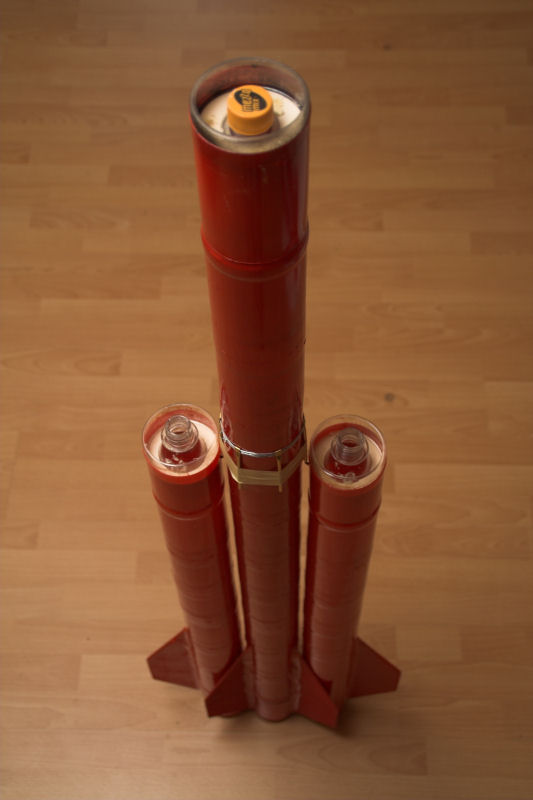

Hier nochmal eine Gesamtansicht:


Als nächstes müssen Spitzen hergestellt werden und dann geht es an die Rampe. Das wird noch ein
Haufen Arbeit.

Gruß Robert

Sehr sehr schick!!
Oh man jetzt muß ich wohl auch nochmal Anfangen mit ne neuen BoosterRok damit ich damit mithalten kann!!
Deine Halterungsvariante find ich besonders gut damit sollte man auch nicht so nen Zusammensteckproblem haben wie bei meiner Großen!!
Freu mich schon auf den Erstflug!!

Viel Glück weiterhin!!!

Gruß Sebastian

Robby, das ist der absolute Oberhammer!
Davon musst du unbedingt Flugvideos hochladen!

mfG
Markus

PS: Ich habe das Prinzip der Führung oben nicht wirklich auf den Bildern erkennen können - kannst du das evtl. bei Gelegenheit mal näher beschreiben?

Super Robby!

Sieht echt stark aus ,damit sollten die 113m kein Problem sein

Jaaaaaa!!!!
Klasse Teil! Ich bin sehr gespannt auf die weiteren Baufortschritte.
Wie sieht das mit der Rampe aus? Hast du da Ideen wie man das bauen könnte? Oder kommt da der Meister dran und zaubert was

Grüße
Scorpion_XIII
