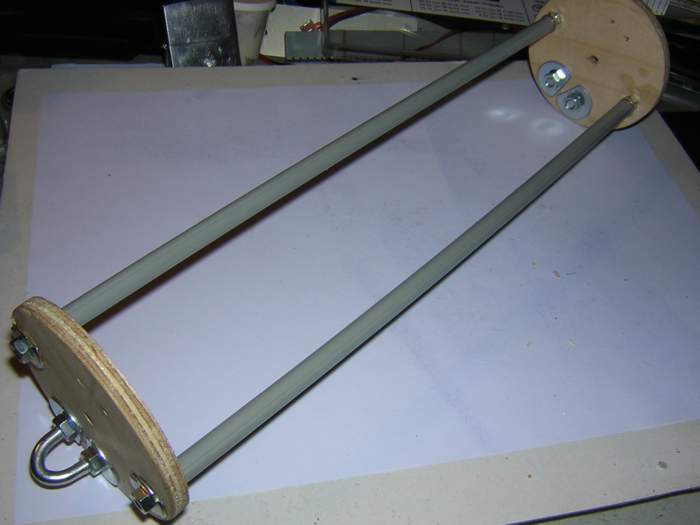

Und hier einmal zusammengebaut, mit übergeschobenen Kunstoff Rohen, noch ohne Feder :
Folgende Datei wurde angehängt: •"Der Glaube an eine bestimmte Idee gibt dem Forscher den Rückhalt für seine Arbeit. Ohne diesen Glauben wäre er verloren in einem Meer von Zweifeln und halbgültigen Beweisen." Konrad Zuse •Konstruiere ein System, das selbst ein Irrer anwenden kann, und so wird es auch nur ein Irrer anwenden wollen. SOLARIS-RMB e.V. AGM |
|
CharlyMai
Foren-Prediger
Registriert seit: Mär 2005 Wohnort: Fuhrberg Verein: SOLARIS-RMB e.V. (P2;T2) / AGM / TRA#21598 Beiträge: 1977 Status: Offline |
Beitrag 79439
[
11. Juli 2005 um 00:06]

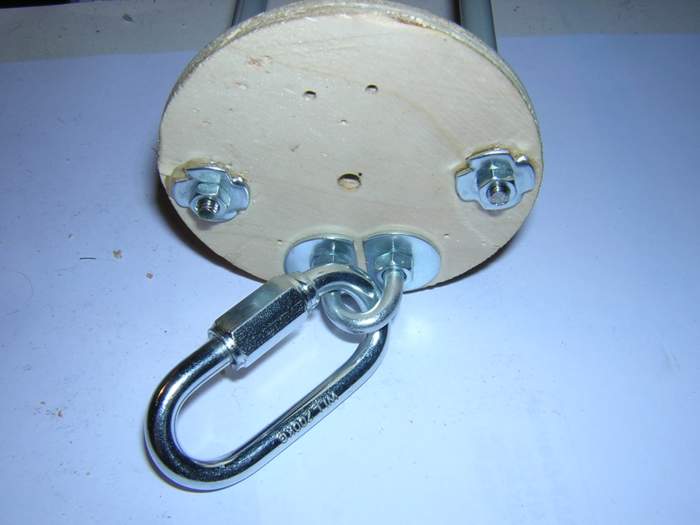

Da ich kein Freund vom Einkleben von Shock Cords bin, und das wechseln später einer Zerstörung
der Rakete gleichkommen würde, zudem ein schnelles und einfaches Zusammenbauen ermöglich, verwende ich einen Schraubkarabiner ... aber seht selbst: (Edit) Fehler Schraubenhaken durch Schraubkarabiner ersetzt (Danke Stefan) (/Edit) hier mal ein Bild mit dem Schraubenkarabiner: Folgende Datei wurde angehängt: •"Der Glaube an eine bestimmte Idee gibt dem Forscher den Rückhalt für seine Arbeit. Ohne diesen Glauben wäre er verloren in einem Meer von Zweifeln und halbgültigen Beweisen." Konrad Zuse •Konstruiere ein System, das selbst ein Irrer anwenden kann, und so wird es auch nur ein Irrer anwenden wollen. SOLARIS-RMB e.V. AGM |
|
Stefan Wimmer
Grand Master of Rocketry
Registriert seit: Aug 2000 Wohnort: Berlin Verein: Deutsche Experimental Raketen Arbeitsgruppe (DERA) Beiträge: 2398 Status: Offline |
Beitrag 79449
[
11. Juli 2005 um 08:50]
Zitat: ...Schraubkarabiner... It's the Government - it doesn't have to make sense! (B. Kaplow in r.m.r) |
|
CharlyMai
Foren-Prediger
Registriert seit: Mär 2005 Wohnort: Fuhrberg Verein: SOLARIS-RMB e.V. (P2;T2) / AGM / TRA#21598 Beiträge: 1977 Status: Offline |
Beitrag 79536
[
12. Juli 2005 um 21:01]
Soooo, weiter im Takt ....

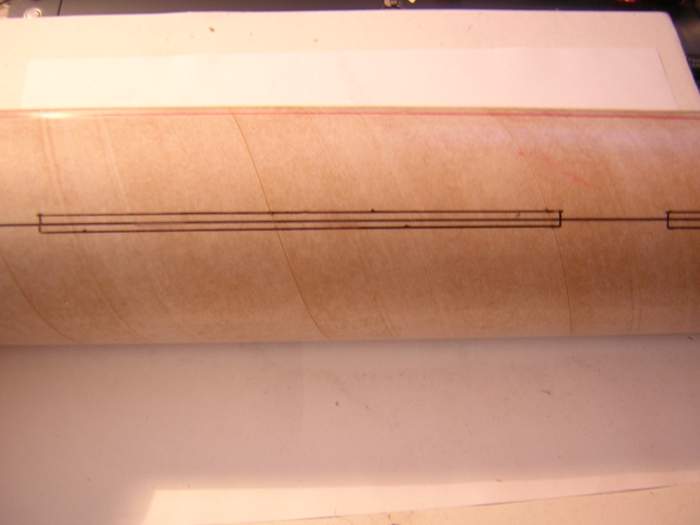

Heute habe ich mich daran gewagt, das Körperrohr für die TTW Montage auszuschneiden. Das Anzeichnen der "Slots" geht dank der ausführlichen Anleitung wunderbar, und auch die Linien für die 1/3 Teilung sind schon vorhanden... Das Schneiden fuktioniert sehr gut mir einem Stahllineal, wenn man das erste mal nur das Körperrohr anritzt, und dann in mehreren Zügen ohne viel Kraftaufwand das Rohr nach und nach durchtrennt. Immer erst die Langen Seiten schneiden, und hinterher die 4mm kurzen Seiten. Hier einmal ein Eingezeichnetes Feld : Folgende Datei wurde angehängt: •"Der Glaube an eine bestimmte Idee gibt dem Forscher den Rückhalt für seine Arbeit. Ohne diesen Glauben wäre er verloren in einem Meer von Zweifeln und halbgültigen Beweisen." Konrad Zuse •Konstruiere ein System, das selbst ein Irrer anwenden kann, und so wird es auch nur ein Irrer anwenden wollen. SOLARIS-RMB e.V. AGM |
|
CharlyMai
Foren-Prediger
Registriert seit: Mär 2005 Wohnort: Fuhrberg Verein: SOLARIS-RMB e.V. (P2;T2) / AGM / TRA#21598 Beiträge: 1977 Status: Offline |
Beitrag 79537
[
12. Juli 2005 um 21:02]

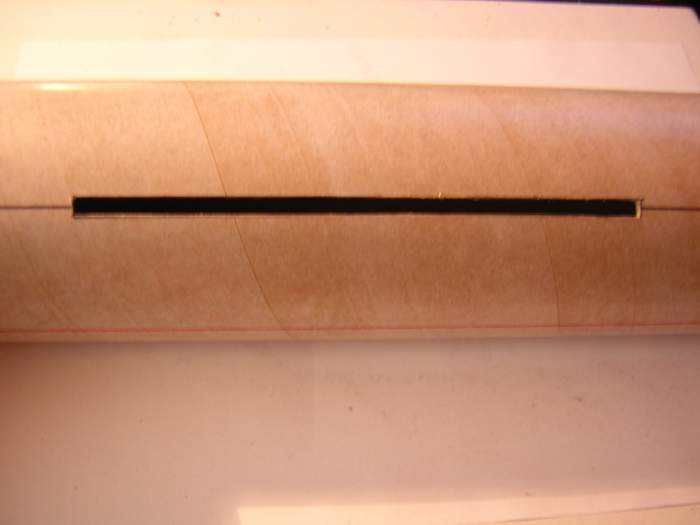

Und einmal Ausgeschnitten nach der beschriebenen Methode, es geht wirklich einfach !!!
Wichtig ist eine ruihge Hand, nicht viel Kraft, und eine Führung mit einem Stahllineal ... Folgende Datei wurde angehängt: •"Der Glaube an eine bestimmte Idee gibt dem Forscher den Rückhalt für seine Arbeit. Ohne diesen Glauben wäre er verloren in einem Meer von Zweifeln und halbgültigen Beweisen." Konrad Zuse •Konstruiere ein System, das selbst ein Irrer anwenden kann, und so wird es auch nur ein Irrer anwenden wollen. SOLARIS-RMB e.V. AGM |
|
CharlyMai
Foren-Prediger
Registriert seit: Mär 2005 Wohnort: Fuhrberg Verein: SOLARIS-RMB e.V. (P2;T2) / AGM / TRA#21598 Beiträge: 1977 Status: Offline |
Beitrag 79539
[
12. Juli 2005 um 21:07]

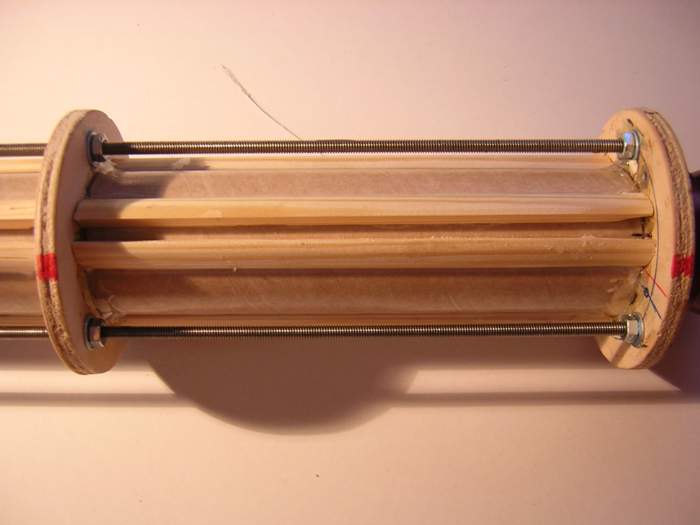

Um eine gute Führung innerhalb des Körperrohrs zu erhalten, habe ich noch jeweils eine
Führung aus 1/4 Rundstab (7mm) auf das Motorrohr geleimt, damit hat beim vernünftigen und richtigen Einsetzten des Motorrohrs jedes Fin gleich seine "Führng". Die 1/4 Rundstäbe sind alle 15cm lang, und bestehen aus Kiefer. Damit bekommt das Fin in einem Epoxy-Bett einen vernünftigen Halt..... Hier mal eine Aufnahme eines Slots : Folgende Datei wurde angehängt: •"Der Glaube an eine bestimmte Idee gibt dem Forscher den Rückhalt für seine Arbeit. Ohne diesen Glauben wäre er verloren in einem Meer von Zweifeln und halbgültigen Beweisen." Konrad Zuse •Konstruiere ein System, das selbst ein Irrer anwenden kann, und so wird es auch nur ein Irrer anwenden wollen. SOLARIS-RMB e.V. AGM |
|
CharlyMai
Foren-Prediger
Registriert seit: Mär 2005 Wohnort: Fuhrberg Verein: SOLARIS-RMB e.V. (P2;T2) / AGM / TRA#21598 Beiträge: 1977 Status: Offline |
Beitrag 79540
[
12. Juli 2005 um 21:08]

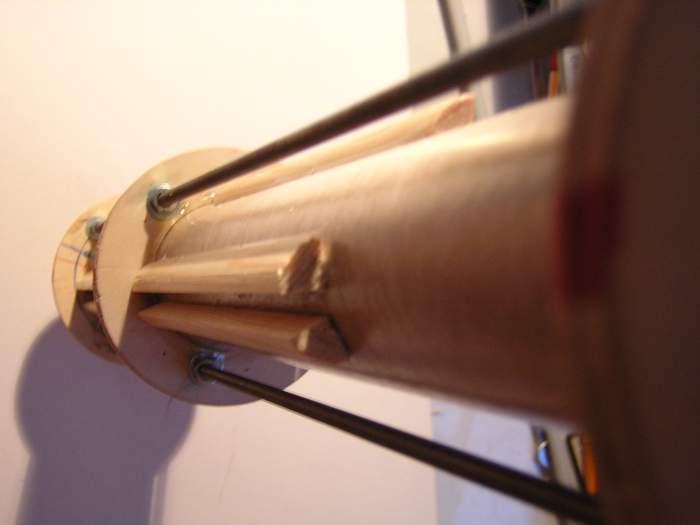

und hier mal eine Perspektivische Ansicht von Oben *fg*
PS: das Motorrohr wiegt komplett so wie es hier abgebildet ist keine 300g, und ich denke das ist angesichts der M4 Gewindestangen doch ein guter Wert, oder ?? Folgende Datei wurde angehängt: •"Der Glaube an eine bestimmte Idee gibt dem Forscher den Rückhalt für seine Arbeit. Ohne diesen Glauben wäre er verloren in einem Meer von Zweifeln und halbgültigen Beweisen." Konrad Zuse •Konstruiere ein System, das selbst ein Irrer anwenden kann, und so wird es auch nur ein Irrer anwenden wollen. SOLARIS-RMB e.V. AGM |
|
CharlyMai
Foren-Prediger
Registriert seit: Mär 2005 Wohnort: Fuhrberg Verein: SOLARIS-RMB e.V. (P2;T2) / AGM / TRA#21598 Beiträge: 1977 Status: Offline |
Beitrag 79541
[
12. Juli 2005 um 21:23]

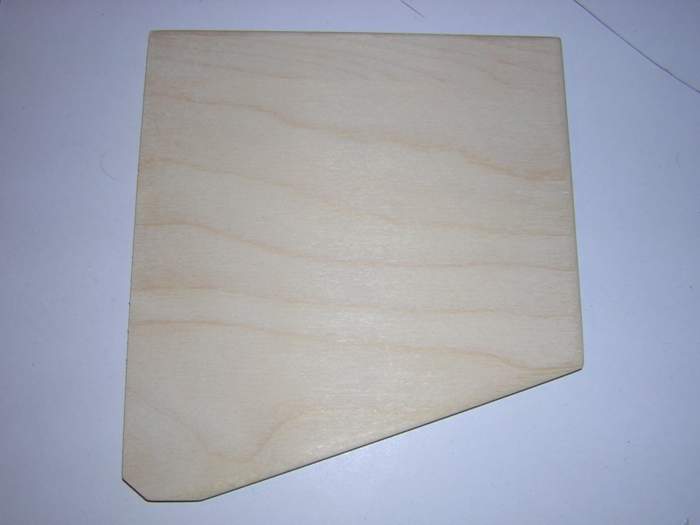

Natürlich was das nicht das Einzige für heute, auch Die Finnen habe ich geschliffen.
An der Luftbrechenden und der Außenseite Halbrund, und an der Unterseite "Messerscharf" zulaufend. Nun mal meine Frage an euch ..... sollte ich vor dem Einkleben die Flächen schon mit Spachtel und Schleifpapier vorbehandeln (Außer der Part, der in der Rakete sitzt) ??? Ich denke es währe um ein vielfaches einfacher ...... was sagt die Erfahrung ??? Hier mal ein Bild der Oberenen Finne ..... Folgende Datei wurde angehängt: •"Der Glaube an eine bestimmte Idee gibt dem Forscher den Rückhalt für seine Arbeit. Ohne diesen Glauben wäre er verloren in einem Meer von Zweifeln und halbgültigen Beweisen." Konrad Zuse •Konstruiere ein System, das selbst ein Irrer anwenden kann, und so wird es auch nur ein Irrer anwenden wollen. SOLARIS-RMB e.V. AGM |
|
CharlyMai
Foren-Prediger
Registriert seit: Mär 2005 Wohnort: Fuhrberg Verein: SOLARIS-RMB e.V. (P2;T2) / AGM / TRA#21598 Beiträge: 1977 Status: Offline |
Beitrag 79542
[
12. Juli 2005 um 21:24]

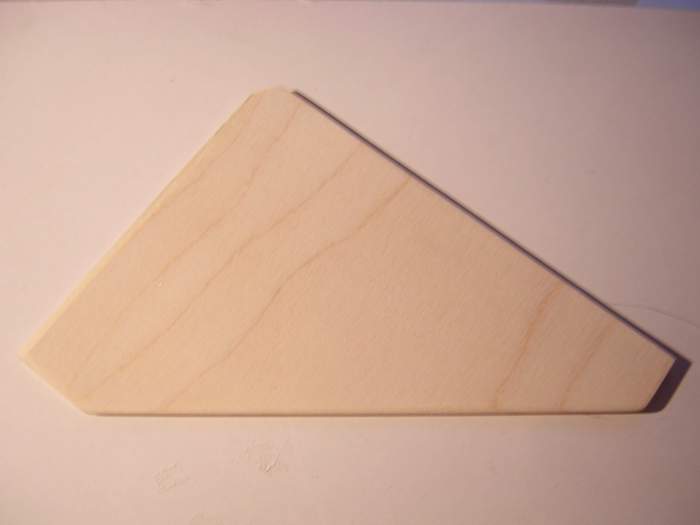

Und natürlich der unteren Finne .....
Folgende Datei wurde angehängt: •"Der Glaube an eine bestimmte Idee gibt dem Forscher den Rückhalt für seine Arbeit. Ohne diesen Glauben wäre er verloren in einem Meer von Zweifeln und halbgültigen Beweisen." Konrad Zuse •Konstruiere ein System, das selbst ein Irrer anwenden kann, und so wird es auch nur ein Irrer anwenden wollen. SOLARIS-RMB e.V. AGM |
|
CharlyMai
Foren-Prediger
Registriert seit: Mär 2005 Wohnort: Fuhrberg Verein: SOLARIS-RMB e.V. (P2;T2) / AGM / TRA#21598 Beiträge: 1977 Status: Offline |
Beitrag 79543
[
12. Juli 2005 um 21:27]

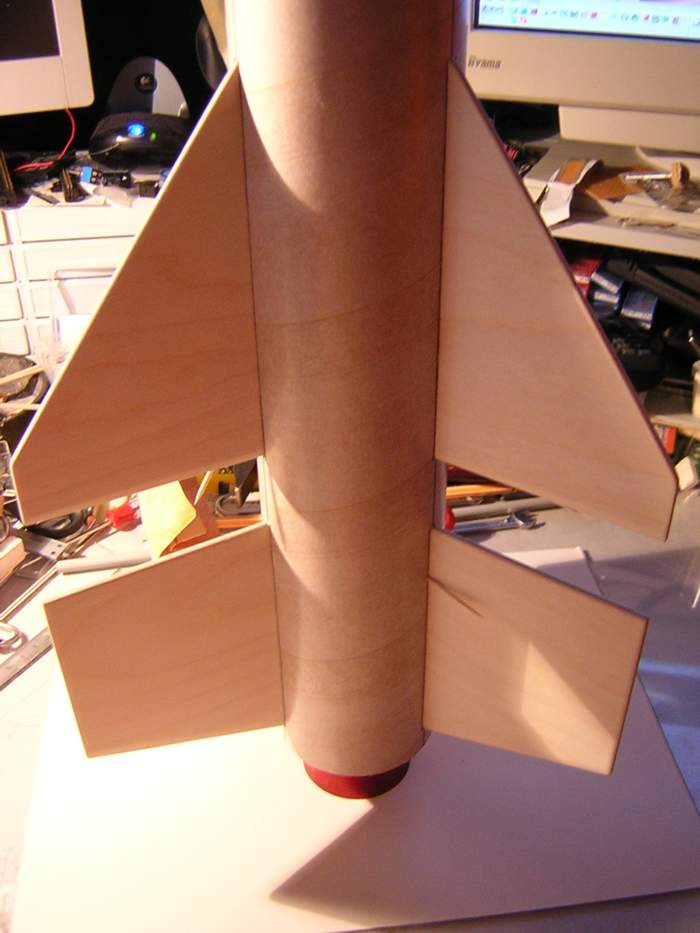

naja, ich habe es mir mal nicht nehmen lassen, und das Motorrohr schon einmal eingesetzt und die
Finnen angesetzt und mit Zahnstochern in der späteren Position Fixiert, so wie es dann auch später beim Einkleben erfolgen soll .... soooo Morgen geht es dann vielleicht mit dem Einkleben weiter .... viele Grüße Pierre Schonmal ein schöner Anblick, oder ??? Folgende Datei wurde angehängt: •"Der Glaube an eine bestimmte Idee gibt dem Forscher den Rückhalt für seine Arbeit. Ohne diesen Glauben wäre er verloren in einem Meer von Zweifeln und halbgültigen Beweisen." Konrad Zuse •Konstruiere ein System, das selbst ein Irrer anwenden kann, und so wird es auch nur ein Irrer anwenden wollen. SOLARIS-RMB e.V. AGM |
