Hi,

da mit der Zeit meine Raketen immer größer und schwerer werden musste unbedingt eine neue Rampe her. Sie sollte stabil, wasserfest und leicht zerlegbar sein. Desweiteren muss ich Raketen von allen Durchmessern und Längen starten können. Der maximal Druck bei einem Cable Tie soll bei 60bar liegen und eine Führung die stabil ist und keine Bauteile an der Rakete benötigt wäre natürlich auch recht. Gardena-Kupplungen soll sie auch noch können. Grundgerüst soll aus Siebdruckplatten entstehen und die Führungen aus Alu-Profilen ähnlich wie es TheSmartGerman gebaut hat. Danke nochmal für die Tipps.

Das Konzept wie Jan es verwendet fand ich schon immer toll weil sehr stabil und schön. Nach einer Absprache mit Jan gings dann ans planen. Hier nochmal Dankeschön an den Besitzer der Mutter aller Rampen für die Erlaubniss. Als erstes hab ich ein CAD-Model mit Solide Edge erstellt:

Immer praktisch. Man kann schön sehen wo es einmal Probleme geben wird.
Das Grundgerüst aus Siebdruckplatten (kostenlos von einem Autoanhängerbauer aus den Resten bekommen):

Die 3 Füße kann man einzeln ab- und anbauen und mit jeweils 5 M6 Schrauben sichern und fest mit der Rampe verbinden.



Die Aluführung entstant aus 15,5mm und 19,5mm Alu-U-Profilen aus dem Baumarkt.
Ein Leitstab ist 1,25 Meter lang was mehr wie ausreichend ist für Wasserraketen. Um die Führungen besser auf einen Durchmesser einstellen zu können wurden sie mit einer alten Alu-Felge und Gewindestangen fixiert. Durch die Gewindestangen kann ich Stufenlos jeden möglichen Durchmesser von 5cm - ca. 30cm einstellen.


Die Rampenseitige Befestigung der Leitstäbe mit Langlöchern zum Einstellen

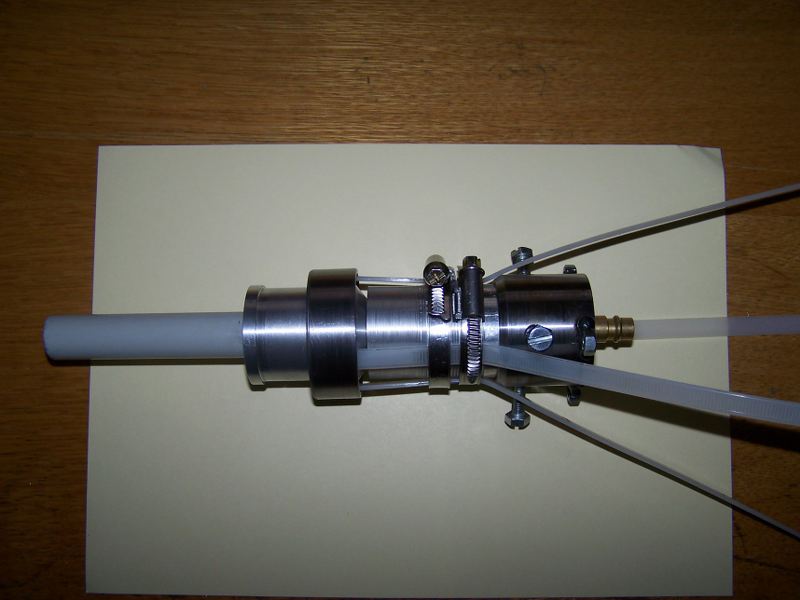

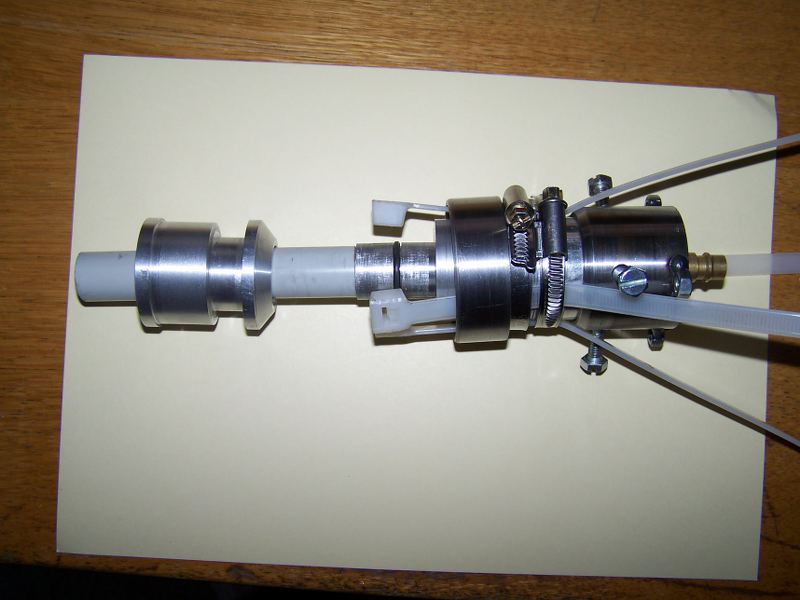

Um den 60bar auch gerecht zu werden hab ich mit einem bekannten einen Cabletie aus Alu gedreht mit mächtigen Kabelbindern. Ein Binder ist mit einer mindest Haltekraft von 780N ausgeschrieben. Der Druckluftnippel ermöglich einfaches austauschen von verschiedenen Startmechanismen. Die Düse wurde von Claus vorgefertig, welche ich dann selbst noch angepasst habe.


Jetzt sind 6 Kabelbinder dran und auch schön über den Umfang verteilt .

Als Schlauch wird ein 20 Meter langer PVC-Druckluftschlauch verwendet von Hytec Hydraulik (Vielen Danke Roman für den Link) mit einem Maximalen Betriebsdruck von 60bar.

Zusammengebaut sieht das ganze dann so aus (mit meiner zweistufigen):


Ein paar Kleinigkeiten fehlen noch aber im Grunde ist sie fertig. Getestet wurde sie beim Solarisfliegen mit Calbe Tie und Gardena Profi.

Viele Grüße
Thomas

Wow, sieht wirklich super aus.
Bin schwer beeindruckt, schöne Planung und Umsetzung.

Respekt.

Gruß Sebastian

Ich fühle mich geschmeichelt

Sahnestück das.

Gruß Jan

Hallo Thomas,
super Sache, gute Planung und Umsetzung, da hast du bestimmt lange Spaß mit.
Gruß
Andreas

Hi Thomas,

spitze!!!
Das ist mal ne professionelle Rampe!

Gruß
Scorpion_XIII

Hi,

sehr schön.
Zwei Tipps von mir falls nicht schon genannt.
1. Schnittkanten lackieren damit die kein Wasser ziehen.
2. Flügelmuttern /Schrauben anstatt Sechskant. Geht dann von Hand und schneller als mit Werkzeug zusammen zu bauen.

Gruß

Neil
