Hi

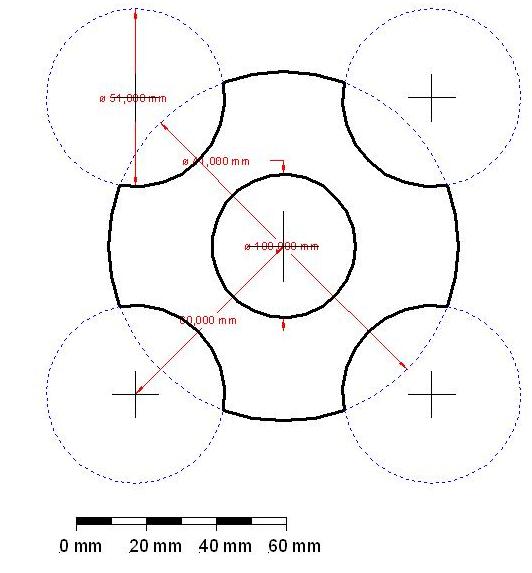

die Planung meines Projektes macht gute Fortschritte und die meisten Teile sind unterwegs, allerdings hab ich immer noch eine offene Frage und wollte nun mal die Experten dran lassen. Also, es geh um die Fixierung der Booster meines Projektes. Ich habe 2 Entwürfe mit AutoSketch gemacht und weiß nun leider nich welcher von beiden der bessere ist. Bei der 1. Lösung müsste ich nacher noch den betreffenden Bereich verkleiden, da die Spanten eine Überstand von 1cm haben, was natuerlich s*****e aussehen würde, wenn ich die Kanten stehen lassen würde. Die 2. Lösung bietet aber evtl nicht genuegend halt. Zur Anmerkung, in die äußeren Rohre sollen mind. 2 H1k rein. Ich weiß, die Zeichnungen sehen irgendwie unterschiedlich aus, fragt mich nicht warum, beides Maßstab 1:1 mit den selben Werten. Die gestrichelten Linien gehören nicht zum Spant, sondern sollen nur die Rohrform andeuten. Vielen Dank, dass ihr bis hier hin gelesen habt mfg, Dennis. P.S.: Ich hab mich bei der Fixierung von einem Projekt der Gates Brothers inspirieren lassen (s.h. Athos2). Bild Nr.1: Folgende Datei wurde angehängt: Bush's on a highway to hell with the whole world blind, leading it straight into the flames. |
|
Dennis T
Raketenbauer Registriert seit: Feb 2002 Wohnort: 46499 Hamminkeln Verein: RAMOG e.V. Beiträge: 188 Status: Offline |
Beitrag 27019
[
10. März 2003 um 22:58]

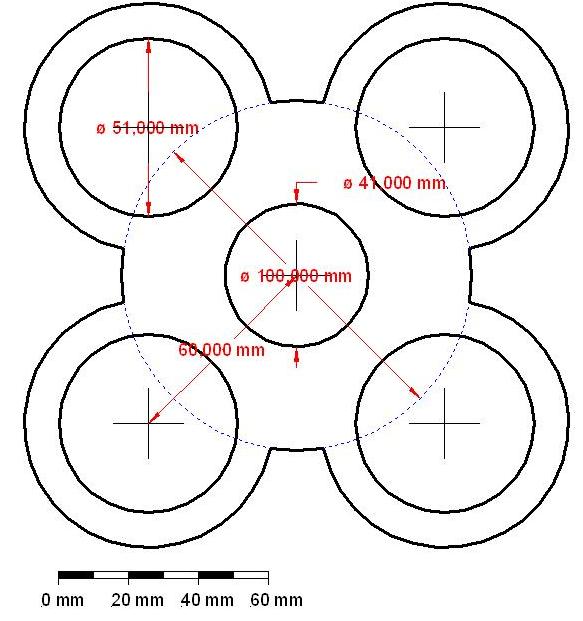

und Nr.2
Folgende Datei wurde angehängt: Bush's on a highway to hell with the whole world blind, leading it straight into the flames. |
|
Dennis T
Raketenbauer Registriert seit: Feb 2002 Wohnort: 46499 Hamminkeln Verein: RAMOG e.V. Beiträge: 188 Status: Offline |
Beitrag 27303
[
19. März 2003 um 16:44]
Hm, keine Antwort?
 Woran liegts? Problem zu ungenau beschrieben oder allgemeine Unwissenheit?   mfg, Dennis. Bush's on a highway to hell with the whole world blind, leading it straight into the flames. |
|
Neil
99.9% harmless nerd
Registriert seit: Aug 2000 Wohnort: Delft Verein: SOLARIS Beiträge: 7776 Status: Offline |
Beitrag 27304
[
19. März 2003 um 16:51]
Hi,
du willst den Spant außen um die Booster führen? Warum manchst du nicht das Kleeblat in den Booster rein? Sollen die während des Fluges separieren? Bei manchen Originalboostern sieht man manchmal so eine Wulst drumherum laufen. Du könntest also ein dünnes Seil nehmen um damit den Booster zu fixieren. Das ganze dann als Wulst getarnt. Gruß Neil Die Erde ist eine Scheibe. Egal in welche Richtung sich die Menschheit bewegt, sie geht immer auf einen Abgrund zu. |
|
Dennis T
Raketenbauer Registriert seit: Feb 2002 Wohnort: 46499 Hamminkeln Verein: RAMOG e.V. Beiträge: 188 Status: Offline |
Beitrag 27317
[
19. März 2003 um 21:13]
NeeNee, bei der ersten Lsg. wuerde über die Spanten noch Pappe mit Epoxy gelegt werden, ich hab mir nur gedacht, dass die Booster so zum einen groesser werden und zum zweiten rundherum gehalten werden.
Eine Boostertrennung ist im übrigen nicht vorgesehen. mfg, Dennis. Bush's on a highway to hell with the whole world blind, leading it straight into the flames. |
|
Neil
99.9% harmless nerd
Registriert seit: Aug 2000 Wohnort: Delft Verein: SOLARIS Beiträge: 7776 Status: Offline |
Beitrag 27321
[
20. März 2003 um 09:03]
Hi,
warum sollen dann die Booster größer werden? Wenn du Zeichungen mit Linien einstellst, bietet sich GIF an. Das du eine unterschiedliche größe hast, kann an deiner Monitorauflösung liegen oder an der Einstellung welche Auflösung das Bild haben soll. Gruß Neil Die Erde ist eine Scheibe. Egal in welche Richtung sich die Menschheit bewegt, sie geht immer auf einen Abgrund zu. |
|
Marxi
Grandma' of Rocketry Registriert seit: Jun 2002 Wohnort: Bayern Verein: AGM, TRA #10753 L3 Beiträge: 2567 Status: Offline |
Beitrag 27329
[
20. März 2003 um 13:21]
Hi Dennis !
Auch wenn ich mir sicher bin, dein Problem nicht verstanden zu haben, aber lass`mich trotzdem kurz reden...  Zuerst: Kennst du eigentlich: http://www.gbrocketry.com/three_rocketeers_2nd_generation.htm Sie führt auf die fünf Rockets der Gates- Brothers, die mit Außenboostern fliegen. Dort sind auch jeweils dazu die Grundspanten als Plan zu ersehen. Vielleicht hilft das schon mal... Im Notfall würd`ich sie vielleicht auch anmailen... Und zum anderen: Müssen die Außenbooster unbeding dem Innenrohr "angeglichen" werden ?? Ohne wär`s ja gar kein Problem: Einfach die Booster am Hauptrohr ankleben und mit Glasfaser - vielleicht sogar Keflar/Karbon oder so aerodynamisch anpassen: Bildlich (Quelle ist die oben genannte Page): Edit: Gibt`s erst später: Bild zu groß...  Grüße, Marxi |
|
Marxi
Grandma' of Rocketry Registriert seit: Jun 2002 Wohnort: Bayern Verein: AGM, TRA #10753 L3 Beiträge: 2567 Status: Offline |
Beitrag 27330
[
20. März 2003 um 13:34]
Hallo zurück !

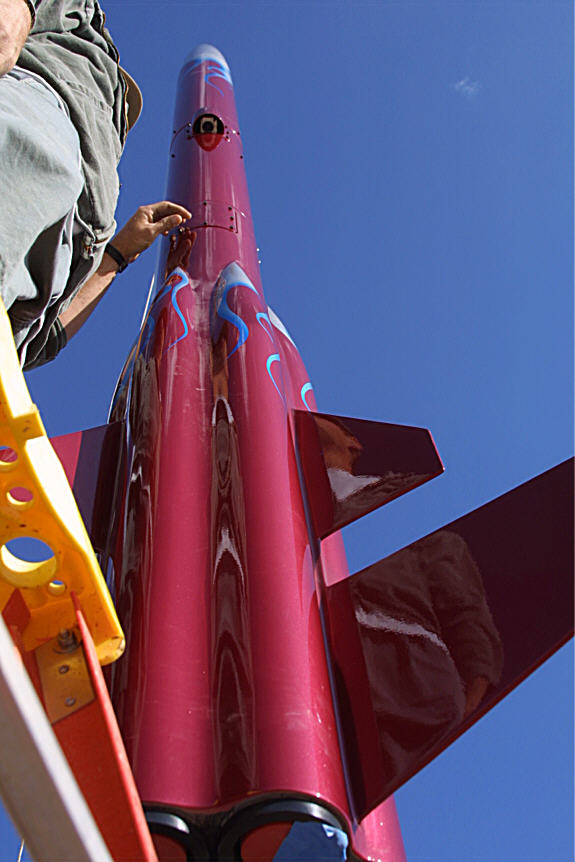

Der Bau + Flug + selbstverständlich dessen Bilder sind zu finden auf: http://www.gbrocketry.com/athos_ii.htm So hatte ich es mit aerodynamischen Form gemeint: Folgende Datei wurde angehängt: |
|
Marxi
Grandma' of Rocketry Registriert seit: Jun 2002 Wohnort: Bayern Verein: AGM, TRA #10753 L3 Beiträge: 2567 Status: Offline |
Beitrag 27331
[
20. März 2003 um 13:41]

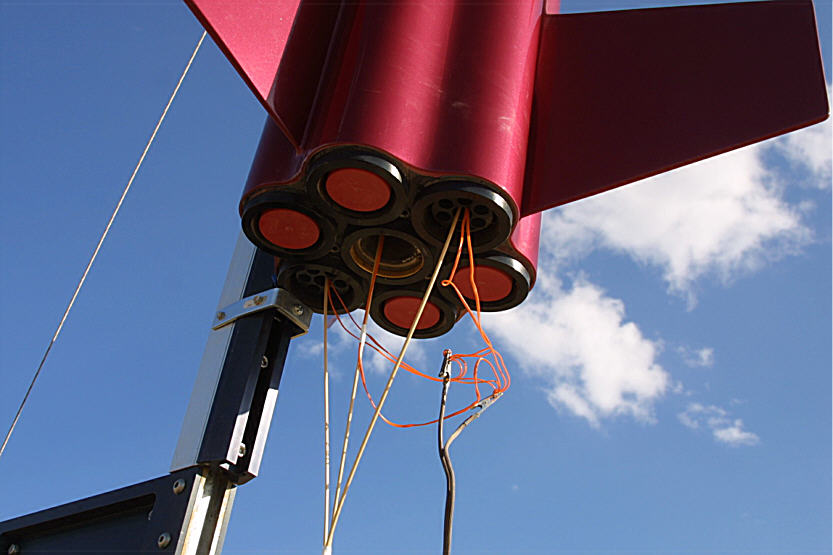

Jooo, und zu guter letzt:
(es gibt im übrigen auch Videos ihrer Raketen (unter Movie Theater); wirklich wahnsinnige Raketen) Viele Grüße, Marxi Folgende Datei wurde angehängt: |
|
Oliver Arend
Administrator
Registriert seit: Aug 2000 Wohnort: Great Falls, VA, USA Verein: RMV/Solaris/AGM/TRA L1/TCV/MDRA/NOVAAR Beiträge: 8351 Status: Offline |
Beitrag 27339
[
20. März 2003 um 15:41]
Ich habe ja bereits vorgeschlagen, ein zentrales Hauptrohr zu haben, dort Spanten anzukleben, _zwischen_ denen jedoch einzelne Boostersegmente montiert werden. Das ist zwar viel Booster-Schneidarbeit, müsste aber gut halten.
Oliver |
