Hallo zusammen,

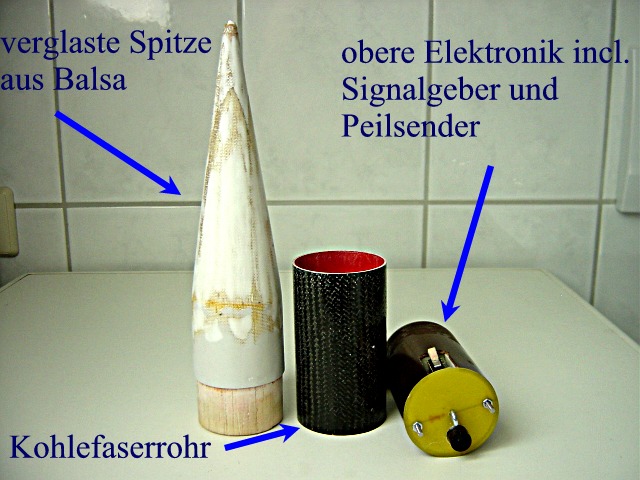

da ja was das Bauen anbelangt zur Zeit anscheinend etwas die Sommerpause ist, hier mal wieder was für die Augen und die Phantasie. Das Modell was ich derzeit baue sollte wenn alles gut läuft bis zum ALRS in der Schweiz fertig sein. Die einzelnen Rohre habe ich in Sandwichbauweise, Glas/Balsa/Kohlefaser hergestellt. Der Durchmesser des Modells beträgt 54mm, die Länge wird sich bei 1700mm einpendeln. Als Motorengehäuse werde ich ein 29mm AeroTech-Gehäuse verwenden. Das Gesamtgewicht wird sich max. bei 1Kg. bewegen, also ein klassisches "minimum diameter modell", d.h. hoch und schnell. Folgende Elektronik werde ich einbauen : 1. SALT3 für den Vor- und Hauptschirm 2. magn. Gipfelpunkterkennung als Redundanz für den Vorschirm 3. einen Peilsender im 433Mhz. Band zum Wiederauffinden (optimale Reichweite ca. 1Km) Der Rest erklärt sich am besten glaube ich durch die folgenden Fotos. ciao Oliver 1. Spitze und obere Elektronik : Folgende Datei wurde angehängt: Die kürzesten Wörter, nämlich 'ja' und 'nein' erfordern das meiste Nachdenken. - Pythagoras - Modellbau-Factory |
|
oliver
SP-Schnüffler Registriert seit: Jan 2002 Wohnort: 89250 Senden Verein: SOLARIS-RMB;T2; Tripoli #09637 Beiträge: 897 Status: Offline |
Beitrag 55161
[
26. August 2004 um 17:01]

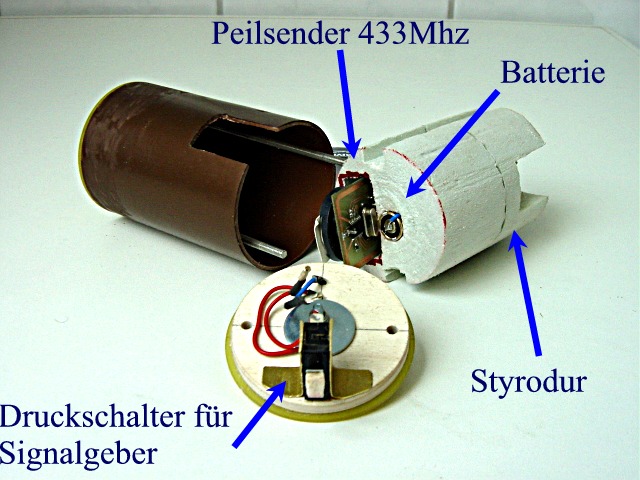

2. obere Elektronibay :
Folgende Datei wurde angehängt: Die kürzesten Wörter, nämlich 'ja' und 'nein' erfordern das meiste Nachdenken. - Pythagoras - Modellbau-Factory |
|
oliver
SP-Schnüffler Registriert seit: Jan 2002 Wohnort: 89250 Senden Verein: SOLARIS-RMB;T2; Tripoli #09637 Beiträge: 897 Status: Offline |
Beitrag 55162
[
26. August 2004 um 17:02]

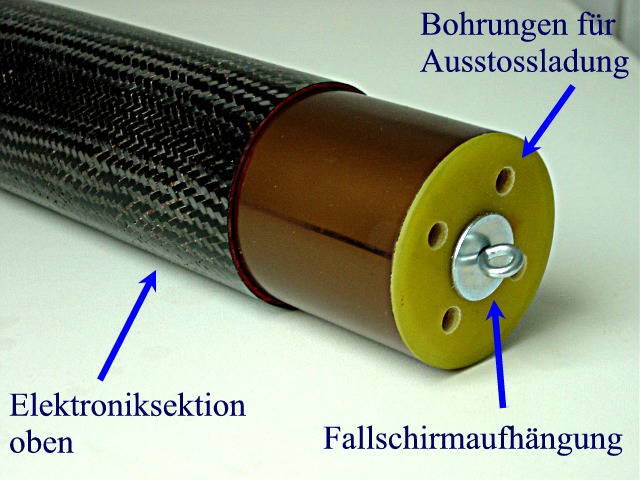

3. Innenleben :
Folgende Datei wurde angehängt: Die kürzesten Wörter, nämlich 'ja' und 'nein' erfordern das meiste Nachdenken. - Pythagoras - Modellbau-Factory |
|
oliver
SP-Schnüffler Registriert seit: Jan 2002 Wohnort: 89250 Senden Verein: SOLARIS-RMB;T2; Tripoli #09637 Beiträge: 897 Status: Offline |
Beitrag 55163
[
26. August 2004 um 17:03]

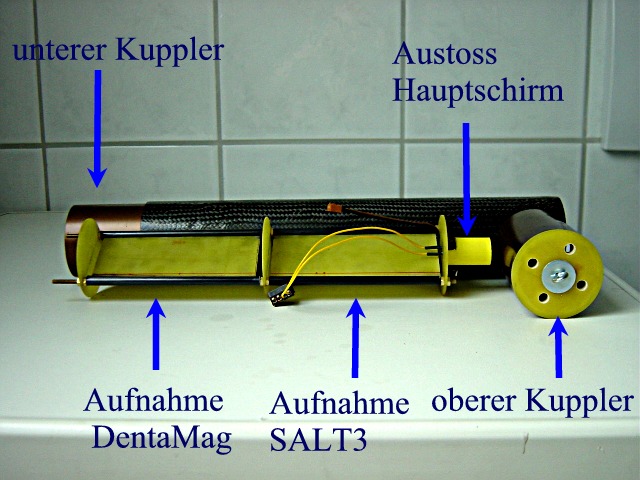

4. Hauptelektronikbay :
Folgende Datei wurde angehängt: Die kürzesten Wörter, nämlich 'ja' und 'nein' erfordern das meiste Nachdenken. - Pythagoras - Modellbau-Factory |
|
oliver
SP-Schnüffler Registriert seit: Jan 2002 Wohnort: 89250 Senden Verein: SOLARIS-RMB;T2; Tripoli #09637 Beiträge: 897 Status: Offline |
Beitrag 55165
[
26. August 2004 um 17:04]

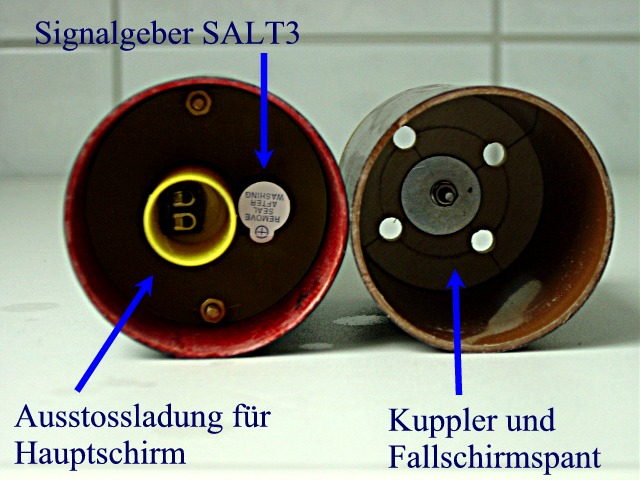

5. Draufsicht :
Folgende Datei wurde angehängt: Die kürzesten Wörter, nämlich 'ja' und 'nein' erfordern das meiste Nachdenken. - Pythagoras - Modellbau-Factory |
|
oliver
SP-Schnüffler Registriert seit: Jan 2002 Wohnort: 89250 Senden Verein: SOLARIS-RMB;T2; Tripoli #09637 Beiträge: 897 Status: Offline |
Beitrag 55166
[
26. August 2004 um 17:05]
6. Innenleben :
Folgende Datei wurde angehängt: Die kürzesten Wörter, nämlich 'ja' und 'nein' erfordern das meiste Nachdenken. - Pythagoras - Modellbau-Factory |
|
Roman
Archiv-Moderator Registriert seit: Feb 2001 Wohnort: Verein: Ramog Beiträge: 1989 Status: Offline |
Beitrag 55167
[
26. August 2004 um 17:06]
hi Oliver,
is echt schön geworden, zumindest das von dem du jez die bilder gepostet hast...  was ist das denn für ein Peil sender?? mfg roman 'Technisch gesehen hat alles funktioniert!' -Ich (oft kopiert) |
|
oliver
SP-Schnüffler Registriert seit: Jan 2002 Wohnort: 89250 Senden Verein: SOLARIS-RMB;T2; Tripoli #09637 Beiträge: 897 Status: Offline |
Beitrag 55245
[
27. August 2004 um 09:57]
Hi Roman,
wann baust Du denn Deine Experimentalrakete wieder auf ? Oliver Die kürzesten Wörter, nämlich 'ja' und 'nein' erfordern das meiste Nachdenken. - Pythagoras - Modellbau-Factory |
|
Roman
Archiv-Moderator Registriert seit: Feb 2001 Wohnort: Verein: Ramog Beiträge: 1989 Status: Offline |
Beitrag 55249
[
27. August 2004 um 10:28]
Zitat: nach dem ALRS V! jez muss ich erstmal ein paar raks fürn ALRS flugfertig bekommen... mfg roman
'Technisch gesehen hat alles funktioniert!' -Ich (oft kopiert) |
|
icepic
SP-Schnüffler Registriert seit: Okt 2003 Wohnort: Schönaich Verein: Solaris-RMB e.V.;TRA #10579 L2;T2 Beiträge: 849 Status: Offline |
Beitrag 55255
[
27. August 2004 um 11:19]
Hallo Oliver,
hast Du die Ortung mit dem Peilsender schon einmal ausprobiert. Mit was für einem Gerät empfängst Du ?? (Feldstärkeanzeige oder was....) Im 70cm Band(433Mhz) dürfte eine Peilung ziemlich schwierig sein(Reflektionen). Einzig eine Kreuzpeilung über größere Entfernung mit Yagi-Richtantenne mit kleinem Öffnungswinkel. Viele Grüsse Uli (mit Amateurfunkerfahrung) Die Frage ob man den "neusten" PC hat, beantwortet man sich, wenn man links neben der SPACE-Taste schaut !!!! |
