| Autor | Thema |
|---|---|
|
TR260
PU-Meister Registriert seit: Jun 2003 Wohnort: Köln / Nürnberg Verein: Beiträge: 461 Status: Offline |
Beitrag 69293
, Freier Fall - Teil 2!
[ 25. Februar 2005 um 18:53]
An dieser Stelle geht es um mein Projekt, das mittlerweile seit Anfang Mai 2004 läuft, mit dem ich gestern bei Jugend Forscht teilgenommen habe, und welches hoffentlich noch längere Zeit läuft.

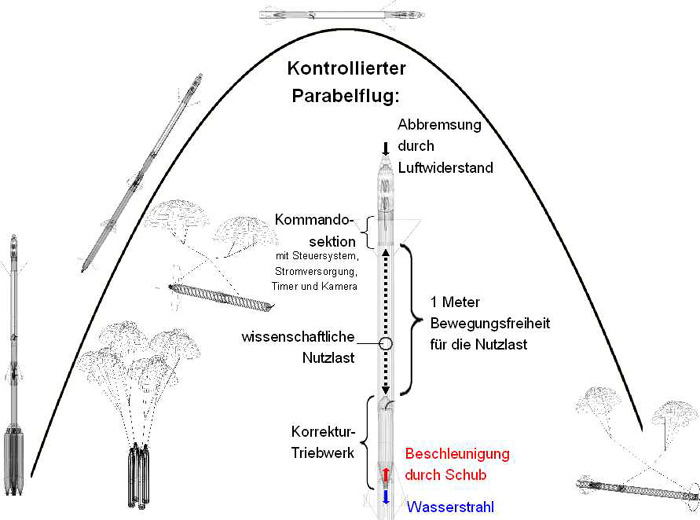

Ich hab ja bereits einige Details die dazugehören, wie die (immer noch nicht geflogene!) 3-stufige Rakete, den Stickstoff-Druckaufbau, die mobile Startrampe und das wiederstartbare Triebwerk in verschiedenen Threads erwähnt. Hier geht es endlich um das Ganze, wie das alles zusammenpasst und was das letztendlich soll. Kurz und knapp: ich will die Falltürme schlagen, d.h. in meiner Rakete soll bis zu 12 Sekunden lang Schwerelosigkeit herrschen, und das ganze soll am Ende so gut wie nix kosten und soweit wie möglich KISS sein. Und so ungefähr stell ich mir das ganze vor: Ich habe das Bild verkleinert Pascal Folgende Datei wurde angehängt: |
|
Rocket
Poseidon Registriert seit: Mär 2004 Wohnort: Ahausen/Weyhe bei Bremen Verein: Beiträge: 1088 Status: Offline |
Beitrag 69297
[
25. Februar 2005 um 19:32]
Hi
Da sieht ja schon echt gut aus. Was hast du als Fallschirm in Aussicht? Den bei Kamera und so sollte es ja schon funktionieren...... Bin mal gespannt ob das alles funktioniert. Wenn du neuigkeiten über den bau hast mach unbedingt Fotos und stell rein!! Rocket |
|
TR260
PU-Meister Registriert seit: Jun 2003 Wohnort: Köln / Nürnberg Verein: Beiträge: 461 Status: Offline |
Beitrag 69433
[
27. Februar 2005 um 20:45]
@Rocket
Ich verwende große Regenschirme (welche den Nachteil haben, das sie sehr schwer sind). Irgendwann sollte ich mich nach etwas leichterem umsehen, damit die wissenschaftliche Nutzlast erhöht werden kann. Heut hab ich die mittlerweile 5. Version des Korrekturtriebwerks getestet. Diese Version wird dann beim ersten Flug dabei sein (und vermutlich auch später). In diesem Video hier sieht man den Test, welcher mit manueller Betätigung des Triebwerks gemacht wurde. (Heut abend werde ich noch die automatische Variante testen.) Grüße K.T.  Anhang: test.zip
|
|
Rocket
Poseidon Registriert seit: Mär 2004 Wohnort: Ahausen/Weyhe bei Bremen Verein: Beiträge: 1088 Status: Offline |
Beitrag 69504
[
28. Februar 2005 um 20:01]
Sieht ja ganz gut aus....
Aber scheint etwas wenig Schub zu machen.... Oder wirkt das nur so? Man braucht doch mindestens soviel Schub das es die Nutzlast tragen kann,oder? Rocket |
|
robby2001
Gardena Master of Rocketry
Registriert seit: Jan 2004 Wohnort: Osnabrück Verein: Beiträge: 2087 Status: Offline |
Beitrag 69506
[
28. Februar 2005 um 20:42]
Kann es sein, dass der Wasserstrahl zeitweise nicht genau
symmetrisch aus der Düse kommt? Insgesamt ein faszinierendes und aufwändiges Projekt! Gruß Robert |
|
tiny-frog
PU-Meister Registriert seit: Aug 2004 Wohnort: Lohr a. Main / Unterfranken Verein: Beiträge: 381 Status: Offline |
Beitrag 69516
[
28. Februar 2005 um 22:36]
Servus!
Warst du nicht damit im Fernsehen? Hab ich nämlich gleich dran gedacht, als ich die Rakete gesehen hab. Mit zylindrischem Leitwerk und so. Die Idee ist auf alle Fälle gut, ich drück dir die Daumen, auch für den Wettbewerb!!! Gruß, Andreas "Es ist besser nichts zu tun, als mit aller Mühe nichts schaffen!" (chin. Sprichwort) |
|
TR260
PU-Meister Registriert seit: Jun 2003 Wohnort: Köln / Nürnberg Verein: Beiträge: 461 Status: Offline |
Beitrag 69529
[
01. März 2005 um 00:34]
Der Strahl muss nur stark genug sein um den Luftwiderstand auszugleichen (ich gehe von ca. 6 N aus). Aufgrund der Kontruktion (die äußere Mechanik behindert den Strahl) gibt es einen gewissen Strömungsverlust. Wie hoch dieser ist muss demnächst gemessen werden, vermutlich siehts aber besser aus als bei den bisherigen Triebwerken.
@tiny-frog Das hat ja tatsächlich einer gesehen! (Ich dacht scho, kein Mensch schaut regionale Nachrichten im 3. Programm...) Der Wettbewerb is zu Ende, bin zwar nicht weitergekommen, hab dafür aber ein Praktikum bei Siemens bekommen. Der Triebwerkstest mit automatischer Ansteuerung konnte leider noch nicht gemacht werden. Da is irgendwo ein Wackelkontakt. Morgen gehts weiter. Grüße K.T. |
|
TR260
PU-Meister Registriert seit: Jun 2003 Wohnort: Köln / Nürnberg Verein: Beiträge: 461 Status: Offline |
Beitrag 70577
[
13. März 2005 um 20:33]
Dank dem Schnee kann ich immer noch nicht starten! Stattdessen mache ich lauter Tests und kleine Verbesserungen an der Hardware. So hab ich letztens ein neues Steuersystem entwickelt (anstatt lediglich das alte zu reparieren).

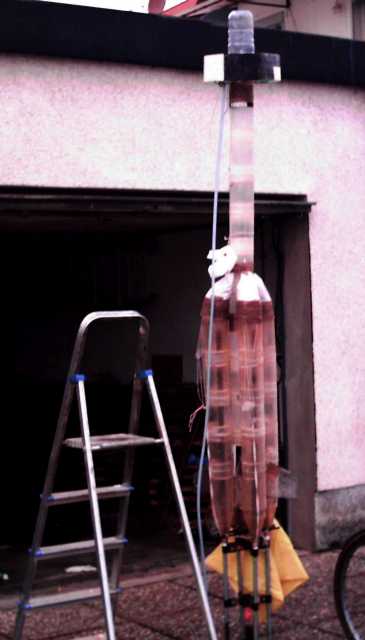

In nächster Zeit wirds wahrscheinlich auch nix neues geben. Hier mal ein Bild vom aktuellen Stand: Die Fallschirme der 2. Stufe hängen hier noch draussen, ansonsten fehlt das Labor-Modul, der zugehörige Stufenadapter ist hier allerdings zu sehen. Die große Leiter, die ich früher verwendete hab ich durch diese kleine hier ersetzt. Die reicht nämlich vollkommen zum Betrieb der Rakete aus, wie sich bei Übungen gezeigt hat. Grüße K.T. Folgende Datei wurde angehängt: |
|
Michi05
Wasserträger Registriert seit: Jan 2005 Wohnort: Verein: Beiträge: 43 Status: Offline |
Beitrag 70579
[
13. März 2005 um 20:42]
 des ding sieht ja heftig aus!!! |
|
pmbond
Poseidon
Registriert seit: Okt 2004 Wohnort: Verein: Einzelgänger Beiträge: 1345 Status: Offline |
Beitrag 70585
[
13. März 2005 um 21:25]
hi
ich bin überrascht... Der Schnee regt mich langsam auch auf. Aber ein fällt mir zu der Rak ein: sieh selbst: Gruß Pascal Folgende Datei wurde angehängt: |
