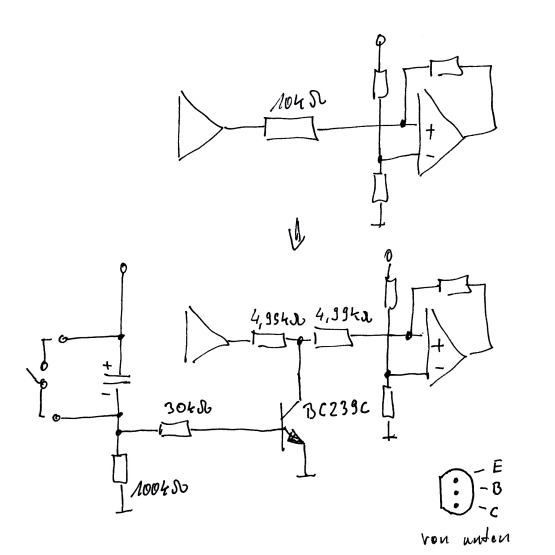

Hi, Erstmal auf diesem Wege vielen Dank an Andreas - nun ist eine Platine vom D-MAG ueber Dirk auch bei mir gelandet. Dirk sprach das Problem mit magnetischen Startrampen an. Er haette gerne den D-MAG verzoegert eingeschaltet. Ich habe dazu die Schaltung etwas geaendert. Es ist ein Vorschlag - nicht DER Vorschlag. Die Einschaltverzoegerung wird mit einem Abreisskontakt aktiviert. Diese ist, was unsere Digitalisten angeht, nur ungenau, aber reproduzierbar, einstellbar. Es soll nur ermoeglicht werden, dass der D-MAG etwas spaeter scharf wird. Das zeitbestimmende Teil ist der Kondensator. Elko 4,7uF gibt ca. 0.5s. Soll die Zeit groesser sein, so muss der Elko vielleicht 10uF haben. Die Widerstaende nicht groesser machen - und den 100KOhm auch nicht kleiner als 50KOhm. Solange der Kondensator kurzgeschlossen ist, kann der D-MAG nicht ausloessen. Beim start wird der Kurzschluss getrennt. Ist der Kondensator dann aufgeladen ist der D-MAG scharf. Viele Gruesse, Frank (4 Bilder kommen noch) Folgende Datei wurde angehängt:
|
|
franksa
Drechsel-Lehrling
Registriert seit: Mai 2002
Wohnort: Berlin
Verein: DERA
Beiträge: 96
Status: Offline
|
b Folgende Datei wurde angehängt:
|
|
franksa
Drechsel-Lehrling
Registriert seit: Mai 2002
Wohnort: Berlin
Verein: DERA
Beiträge: 96
Status: Offline
|
b Folgende Datei wurde angehängt:
|
|
franksa
Drechsel-Lehrling
Registriert seit: Mai 2002
Wohnort: Berlin
Verein: DERA
Beiträge: 96
Status: Offline
|

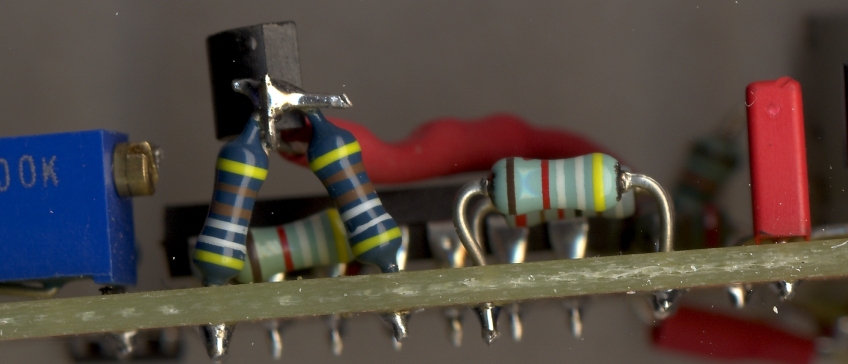

Also nun noch mal - hoffe jetzt kommt auch das letzte Bild an. Folgende Datei wurde angehängt:
|
|
Dirk
Überflieger
Registriert seit: Feb 2002
Wohnort: Woltersdorf (Berlin)
Verein: AG Modellraketen, L1, T2, §7, §20,§27
Beiträge: 1889
Status: Offline
|
Zitat:
Original geschrieben von franksa
Hi,
Er haette gerne den D-MAG verzoegert eingeschaltet.
fast! Ich pers. bin jetzt schon ein echter Fan von dem D-Mag! Die Idee mit dem verzögerten Einschalten hab ich m.E. hier mal im Forum gelesen und finde die eigentlich ganz nützlich! Gruß Dirk
|
|
Achim
Moderator
Moderator
Registriert seit: Aug 2000
Wohnort: Deutschland 91088 Bubenreuth
Verein: Solaris & RMV
Beiträge: 3029
Status: Offline
|
Ich würde lieber die Rampe konform bauen, als mit Abreissdrähten ein Problem zu umschleichen. Der große Vorteil der magnetfeldbasierten Elektroniken ist doch grade, dass sie eben keine Triggerung oder so was brauchen. Dieses plus an Sicherheit verschenkt man wieder, wenn man Verzögerungen einbaut.
Ich halte generell nichts von Elektroniken, die die Elektromnik schützen.
Bei Eberhard hat die "Schutzzeit" des salt erfolgreich verhindert, dass der salt das Modell retten konnte.
Gruß,
Achim
Der größte Feind des Erfolges ist die Perfektion
|
|
franksa
Drechsel-Lehrling
Registriert seit: Mai 2002
Wohnort: Berlin
Verein: DERA
Beiträge: 96
Status: Offline
|
Hi, Zitat:
Ich würde lieber die Rampe konform bauen
Ich auch. Aber es gibt vielleicht einige unter uns, die ihre Stahlrampen nicht ersetzen wollen oder koennen. Viele Gruesse, Frank
|
|
Dirk
Überflieger
Registriert seit: Feb 2002
Wohnort: Woltersdorf (Berlin)
Verein: AG Modellraketen, L1, T2, §7, §20,§27
Beiträge: 1889
Status: Offline
|
Zitat:
Original geschrieben von Achim
Bei Eberhard hat die "Schutzzeit" des salt erfolgreich verhindert, dass der salt das Modell retten konnte.
Hi Achim, was war da passiert? fragt sich Dirk
|
|
Andreas H.
Grand Master of Rocketry
Moderator
Registriert seit: Nov 2001
Wohnort:
Verein:
Beiträge: 2528
Status: Offline
|
Zitat:
Original geschrieben von Dirk
Hi Achim,
was war da passiert?
fragt sich Dirk
Ich bin zwar nicht der Achim, war aber bei dem beschriebenen Absturz anwesend. Eberhard hatte die Schutzzeit des SALT3 auf 7 sec. eingestellt. Was seine Motivation dafür war, weiß ich nicht. Standard sind 2 sec. . Da das Modell nach 7 sec. bereits am Boden lag, konnte der SALT nichts mehr helfen. Der Vergleich ist meiner Meinung nach nicht ganz glücklich. Die Schutzzeit am SALT ist durchaus sinnvoll und durch keinerlei zusätzliche Peripherie gesteuert. Frank's Modifikation am D-Mag hat halt den Nachteil, dass der eigentliche Vorteil des Gerätes, nämlich keine Notwendigkeit einer Starterkennung (und damit verbundener Fehlermöglichkeiten) wieder weg ist. Trotzdem muss man sagen, keine schlechte Idee und für Leute mit "stählernen Rampen" eine Möglichkeit! Gruß Andreas
|
|
Achim
Moderator
Moderator
Registriert seit: Aug 2000
Wohnort: Deutschland 91088 Bubenreuth
Verein: Solaris & RMV
Beiträge: 3029
Status: Offline
|
Ein temporäres Ausserkraftsetzen einer Bergungselektronik hat immer den Nachteil, dass sie in dieser Zeit eben nicht bergen kann, sollte ein nichtvorhergesehener Zustand eintreten. Das war bei Eberhard der Fall.
Eine "Schutzzeit" ist doch nur dann erforderlich, wenn man bzgl. der Funktion der Elektronik während dieser Zeit Bedenken hat. Das soll jetzt keine Kritik am Salt sein. Aber während dieser Zeit ist die Rakete ohne jedes Bergungssystem. Das halte ich für bedenklich.
So banal und einfach ein DM auch sein mag. Er hätte diese Situation perfekt gerettet. Der Salt natürlich auch - wenn es nicht die Möglichkeit der Schutzzeit gegeben hätte.
Ein Beispiel, dass viele features auch viele Fehler verursachen können wenn sie falsch eingesetzt werden.
Gruß,
Achim
Der größte Feind des Erfolges ist die Perfektion
|
|
|
