Nach dem Fest ist vor dem Fest... und so konnte ich Charly Mai schon beim letzten Experimentalwettbewerb in Ingolstadt für ein zukünftiges Projekt gewinnen. 2006 werden wir bei den Experimentalraketenwettbewerb gemeinsam als Team antreten. Folgende Datei wurde angehängt:
|
|
Rolli
Grand Master of Rocketry
Registriert seit: Sep 2000
Wohnort: Halberstadt
Verein: AGM TRA#09555 L2, T2
Beiträge: 3035
Status: Offline
|

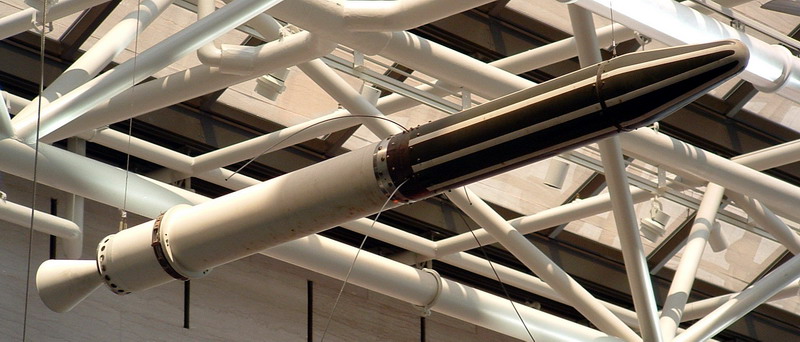

Das Projekt ist, wie kann es anders sein, ein Scale-Modell im Maßstab 1:1 - der Explorer.
Der einzige "Schönheitsfehler" sind die 4 Finns, da er ja nicht wie im Orginal als 3. Stufe in der Umlaufbahn gezündet wird.
Das "Experiment" ist dann die akustische Live-Übertragung der gemessenen Daten per Funk also ein echter Satelit, welcher die Daten an die Bodenstation überträgt, wie z.B. die gemessene Temperatur des Casings, der Spitze, die Außentemperatur, die permanente Höhenangabe, Beschleunigungen in 2 oder 3 Achsen, Erreichen des Apogäums, Ausstoß des Pilotschirms, des Main und natürlich die Landung.
|
|
Rolli
Grand Master of Rocketry
Registriert seit: Sep 2000
Wohnort: Halberstadt
Verein: AGM TRA#09555 L2, T2
Beiträge: 3035
Status: Offline
|

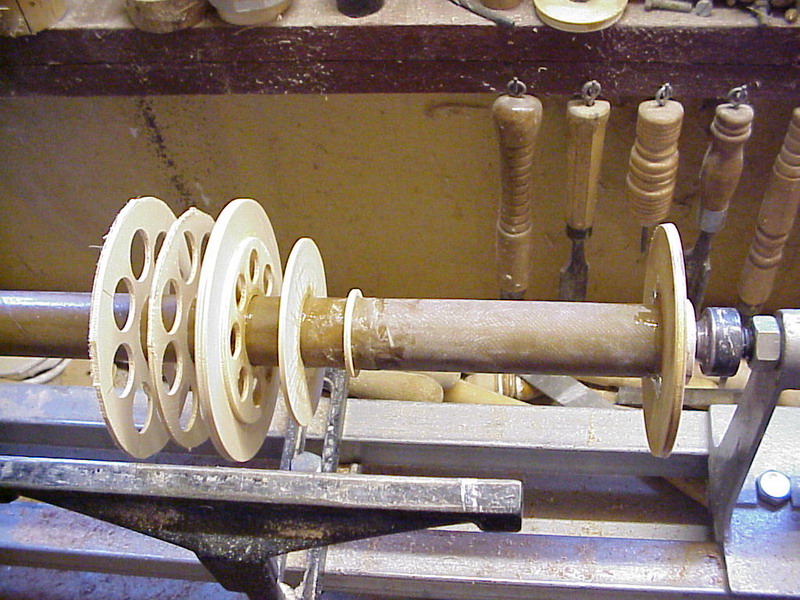

Das Scale-Modell wird von unten aufgebaut. Also die Antriebssektion zuerst. Motormound mit den darauf befestigten Spanten der Scale-Details. Folgende Datei wurde angehängt:
|
|
Rolli
Grand Master of Rocketry
Registriert seit: Sep 2000
Wohnort: Halberstadt
Verein: AGM TRA#09555 L2, T2
Beiträge: 3035
Status: Offline
|

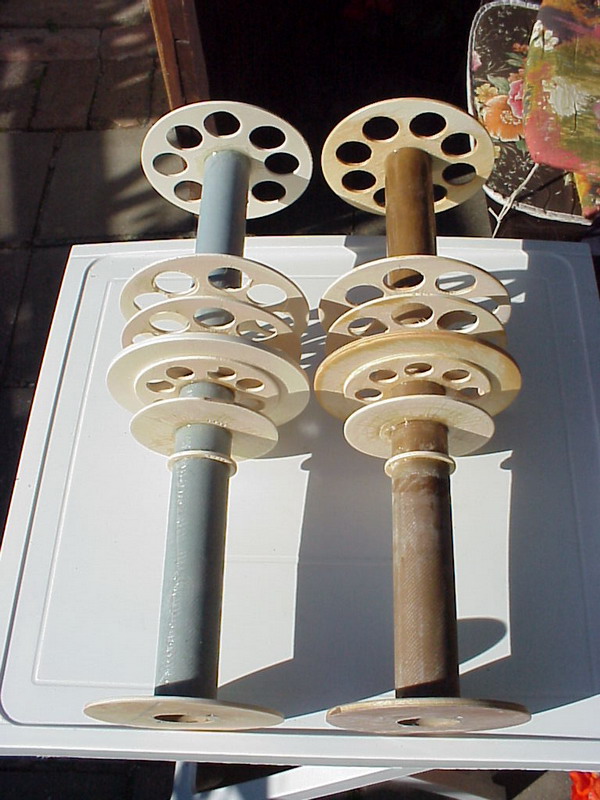

Selbstverständlich hat Team Charly/Rolli den Bau von zwei bis aufs Gramm genauen Modellen in Arbeit. Das hat auf langer Sicht mehrere Vorteile. Folgende Datei wurde angehängt:
|
|
Rolli
Grand Master of Rocketry
Registriert seit: Sep 2000
Wohnort: Halberstadt
Verein: AGM TRA#09555 L2, T2
Beiträge: 3035
Status: Offline
|

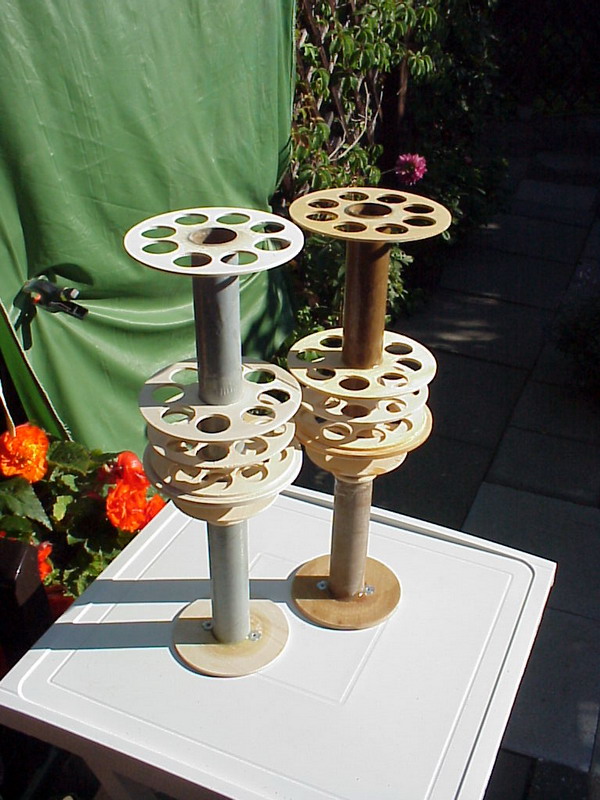

So hat jedes Team-Mitglied ein Exemplar zu Hause herumstehen und darüberhinaus können im Endstadium Probeflüge stattfinden, in Folge dessen dann das bessere Exemplar dem Experimentalwettbewerb vorgestellt wird. Folgende Datei wurde angehängt:
|
|
Rolli
Grand Master of Rocketry
Registriert seit: Sep 2000
Wohnort: Halberstadt
Verein: AGM TRA#09555 L2, T2
Beiträge: 3035
Status: Offline
|
Da das Konzept schon bei Baubeginn steht, wird man nicht vergessen gleich bei Baubeginn die entsprechenden Sensoren (an welche man später nicht mehr herankommt) einzubauen. Folgende Datei wurde angehängt:
|
|
Rolli
Grand Master of Rocketry
Registriert seit: Sep 2000
Wohnort: Halberstadt
Verein: AGM TRA#09555 L2, T2
Beiträge: 3035
Status: Offline
|
Charly nimmt hier grad Maß für die Casing-Temperatursensoren. Folgende Datei wurde angehängt:
|
|
Rolli
Grand Master of Rocketry
Registriert seit: Sep 2000
Wohnort: Halberstadt
Verein: AGM TRA#09555 L2, T2
Beiträge: 3035
Status: Offline
|
Ein Sensor am Ende und einer am Anfang des 600ter 38mm Casing für einen geplanten I284 Folgende Datei wurde angehängt:
|
|
Rolli
Grand Master of Rocketry
Registriert seit: Sep 2000
Wohnort: Halberstadt
Verein: AGM TRA#09555 L2, T2
Beiträge: 3035
Status: Offline
|
Dabei kommt ein PT100 und ein KTY84 zum Einsatz. Folgende Datei wurde angehängt:
|
|
Rolli
Grand Master of Rocketry
Registriert seit: Sep 2000
Wohnort: Halberstadt
Verein: AGM TRA#09555 L2, T2
Beiträge: 3035
Status: Offline
|

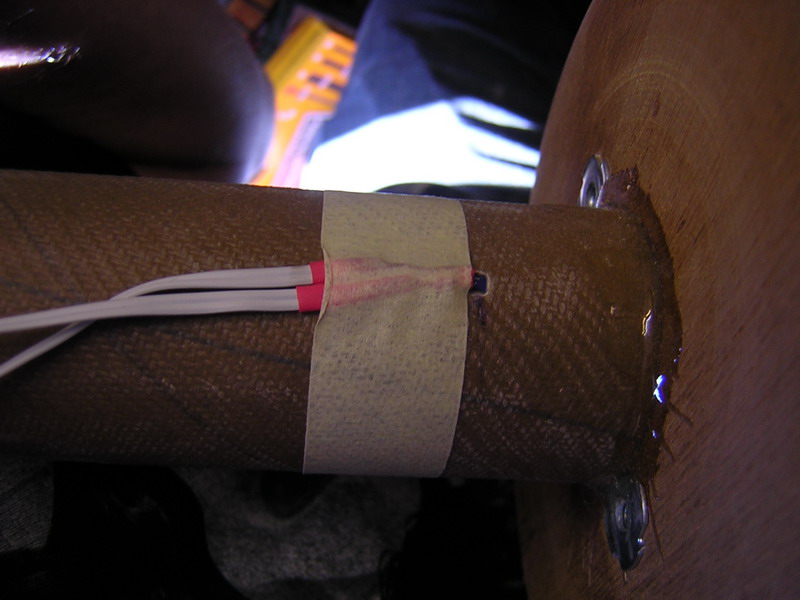

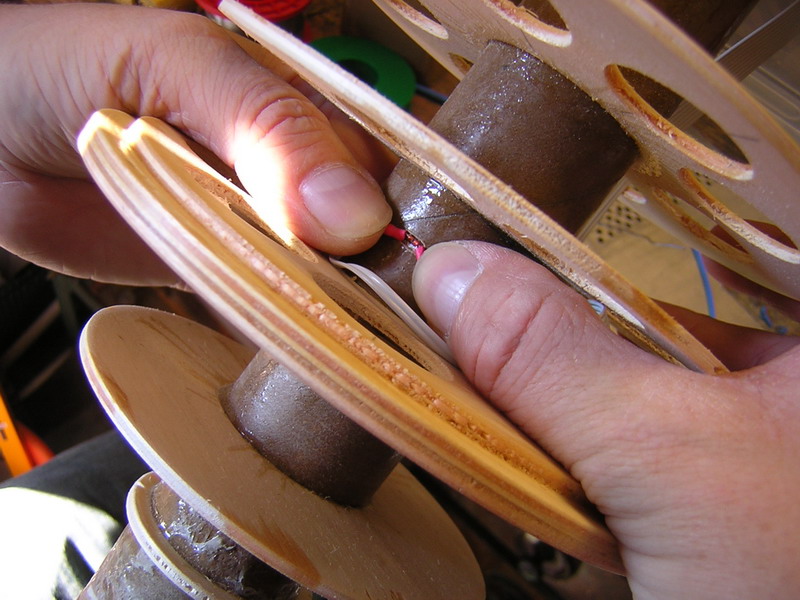

Die Temperatursensoren werden unmittelbar am inneren Durchmesser des Motormounds befestigt... Folgende Datei wurde angehängt:
|
|
|
