| Autor | Thema |
|---|---|
|
Raketen Teufel
Wasserraketenbauer Registriert seit: Jul 2008 Wohnort: nähe Alzey Verein: Beiträge: 156 Status: Offline |
Beitrag 7081977
, neue WARA Teufel 3200.1 und 6400
[ 09. September 2009 um 19:10]
Hallo,

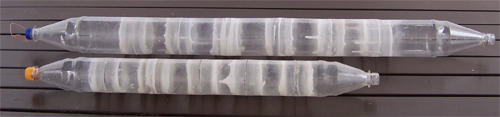

habe lang nichts von mir hören und sehen gelassen. Aber jetzt geht es wieder weiter. Habe meine " Alte " erst mal repariert. Und nun bau ich eine Neue. Drucktank ist fertig. Drucktest folgt die Tage. Sie hat nur 3,2 Liter Volumen, wird GFK verstärkt.Das hat sich beim Crash meiner WARA Teufel 3000 bewährt. Siehe hier: Crash Video Trotz ungebremsten Aufschlag auf leicht gefrorenem Ackerboden mit der Spitze voran ging fast nichts kaputt. Spitze aus Flaschenteil und Tischtennisball hat fast die gesamte Energie absorbiert. Hier schon mal ein Bild vom neuen Tank. Er ist nicht besonders hübsch. Und hier mit dem Neuen. ca. 6,4l Weiteres folgt. Gruß Christoph Geändert von Raketen Teufel am 14. September 2009 um 17:39 http://www.wasser-rakete.de http://www.webradio.today |
|
rocketboyy
PU-Meister Registriert seit: Feb 2009 Wohnort: Partenheim Verein: Beiträge: 320 Status: Offline |
Beitrag 7082912
[
10. September 2009 um 14:25]
Hi Christoph
ich glaube nach dem Kleben gibt es eigendlich kein Tank der "hübsch" aussieht ... erst nach dem Lackieren kann man sagen , dass seine Rakete schön/nicht schön aussieht. Gruß Padi Der Zweck hat den Zweck den Zweck zu bezwecken und wenn der Zweck den Zweck nicht bezweckt, dann hat der Zweck überhaupt kein Zweck |
|
Raketen Teufel
Wasserraketenbauer Registriert seit: Jul 2008 Wohnort: nähe Alzey Verein: Beiträge: 156 Status: Offline |
Beitrag 7087900
[
16. September 2009 um 13:33]
Heute habe ich den großen Tank(6,4 L)laminiert.

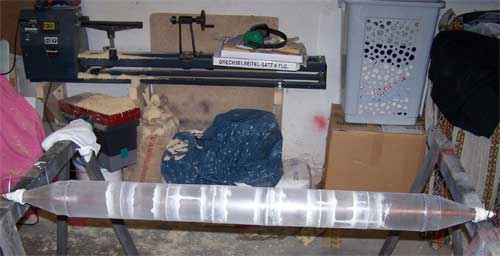

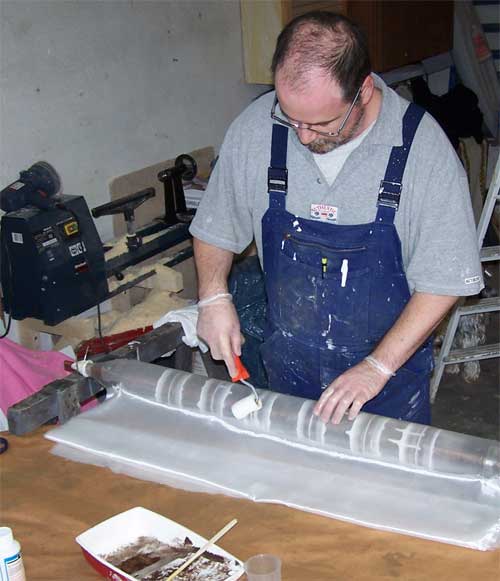

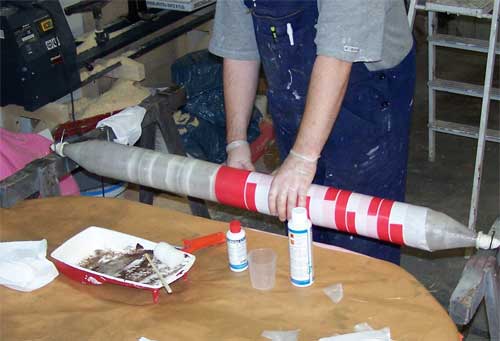

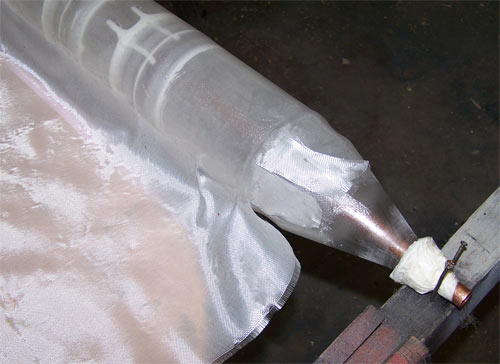

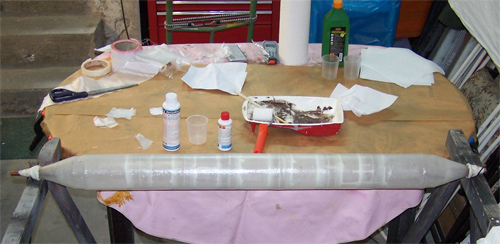

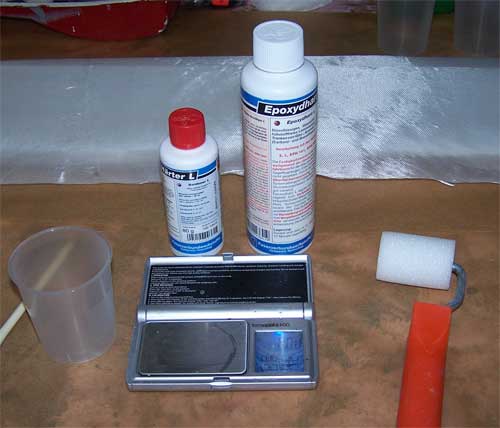

Ich habe etwa 105g Harz/Härter Gemisch verbraucht, und 3 Lagen 80g/m² Glasfaser Gewebe. Die drei Lagen habe ich nur genommen um anschließend die obere Schicht schön glatt zu schleifen. Dann bleiben noch zwei intakte übrig. Hier das Harz und der Härter, Schaumstoffrolle, Urinbecher, Waage Der Tank nach dem Schleifen mit 80er Nass Schleifpapier Ich habe ein Kupferrohr durch den Tank gesteckt. Dann die Rohrenden auf zwei Holz Böcke gelegt.Mit Nägel vorm wegrollen gesichert. Aber so dass sich der Tank noch drehen lässt.Das ganze vor den Tisch gestellt. Das Gewebe habe ich gefaltet davorgelegt. Dann alle Lagen in einem Stück laminiert. Fertig laminiert Und am Ende noch straff mit Absperrband umwickelt. Und jetzt, warten ........ warten ......... warten............. Geändert von Raketen Teufel am 16. September 2009 um 13:47 http://www.wasser-rakete.de http://www.webradio.today |
|
Scorpion_XIII
Poseidon Registriert seit: Jun 2005 Wohnort: Verein: Beiträge: 1154 Status: Offline |
Beitrag 7087904
[
16. September 2009 um 13:50]
Oh, super
 Was sagt denn das Gewicht? Kommt da noch eine Lackierung dran, wenn dir du schon die Arbeit mit Schleifen machst  Mit der Verstärkung, sollten die 16bar ja kein Problem sein Wenn das nicht nach einer neuen Rekordrakete riecht  Grüße Scorpion_XIII P.S. Was sehe ich da im Hintergrund stehen mit den Holzspänen, sehr schick
t(h)rust in GARDENA |
|
Raketen Teufel
Wasserraketenbauer Registriert seit: Jul 2008 Wohnort: nähe Alzey Verein: Beiträge: 156 Status: Offline |
Beitrag 7087905
[
16. September 2009 um 14:45]
Hallo Stephan,
der Tank wiegt ohne GFK 450g, das GFK Gewebe wog 76g, dazu die fast 105g Harz. Die Finnen sind schon geschnitten und wiegen unbehandelt 100g zusammen, Fallschirm Modul ca 110g. Dann fehlt noch die Spitze, Schnüre, Fallschirme, Grundierung, Lack, Düse usw!? Da kommt schon was zusammen.Über 840g, ups.. Mir aber egal. Hauptsache stabil. Denk nur an den Absturz  im März. Ohne dem vielen GFK wäre alles Schrott gewesen. Dafür soll sie ruhig 20 Meter weniger hoch steigen.Die Enden habe ich dieses mal viel besser hinbekommen. Ich denke ich bekomme sie auf jeden Fall bis Okt.Sky fertig. Und was ist denn da im Hintergrund zu sehen? Etwa eine Drechselbank..... huch, wo kommt die nur her? Leider fehlt mir das passende Holz um so dicke Spitzen zu drechseln. Muss morgen mal den Baumarkt besuchen.  Soll ich den Tank besser warm oder kalt lagern bis das Harz ausgehärtet ist? Oder ist das egal? Geändert von Raketen Teufel am 16. September 2009 um 14:49 http://www.wasser-rakete.de http://www.webradio.today |
|
wolke
PU-Meister Registriert seit: Okt 2006 Wohnort: Hannover Verein: Cumulus Beiträge: 473 Status: Offline |
Beitrag 7087908
[
16. September 2009 um 15:11]
Ja, ich denk mal warm ist auf jeden Fall nicht verkehrt!
Gruß Olli Je mehr Käse, desto mehr Löcher. Je mehr Löcher, desto weniger Käse. Also: Je mehr Käse, desto weniger Käse. |
|
Scorpion_XIII
Poseidon Registriert seit: Jun 2005 Wohnort: Verein: Beiträge: 1154 Status: Offline |
Beitrag 7087910
[
16. September 2009 um 15:51]
Auf jeden Fall warm lagern.
t(h)rust in GARDENA |
|
FabianH
Grand Master of Rocketry
Registriert seit: Okt 2003 Wohnort: Gevelsberg Verein: Ramog, Solaris-RMB, FAR Beiträge: 4123 Status: Offline |
Beitrag 7087920
[
17. September 2009 um 01:06]
Auf jeden Fall warm, nicht unter 15 Grad. Wirkt sich auch auf die Festigkeit aus, und das Harz/Härter-System härtet schneller aus. Wenn du die Möglichekit hast: bei 60-80°C Tempern beim Härten. Bringt nochmal etwas Festigkeit, L-Harz ist dann nach 6 Std. schon gut entformbar. Faustregel: 10°C Temperaturerhöhung = doppelte Reaktionsgeschwindigkeit
Gruß Fabian |
|
Bäckchen
rauchender Poseidon Registriert seit: Jun 2004 Wohnort: Nähe NE Verein: Beiträge: 2529 Status: Offline |
Beitrag 7087922
[
17. September 2009 um 09:06]
Hallo Christoph,
siehr ja wirklich vielversprechend aus. Oktober Sky wäre doch genau das Richtige für den Erstflug. gruß Andreas In Wirklichkeit ist die Realität ganz anders !? |
|
Raketen Teufel
Wasserraketenbauer Registriert seit: Jul 2008 Wohnort: nähe Alzey Verein: Beiträge: 156 Status: Offline |
Beitrag 7087928
[
17. September 2009 um 15:25]
So, ich konnte es nicht erwarten und habe das Absperrband entfernt.

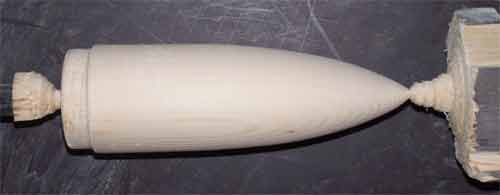

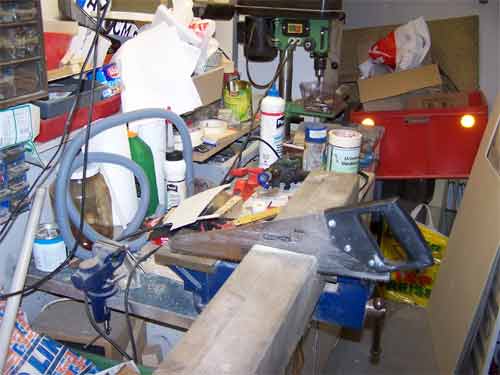

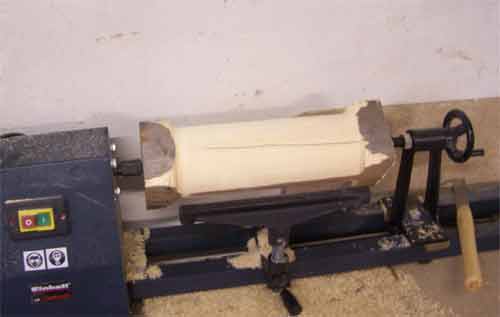

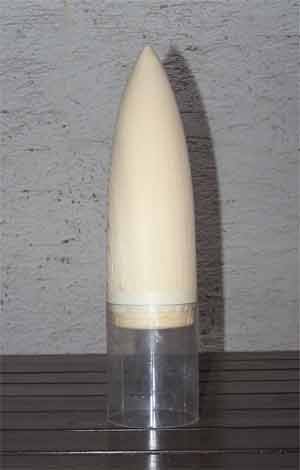

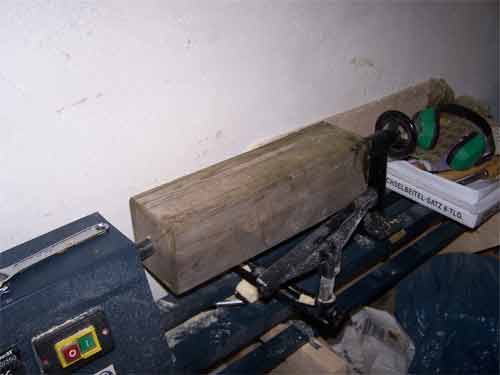

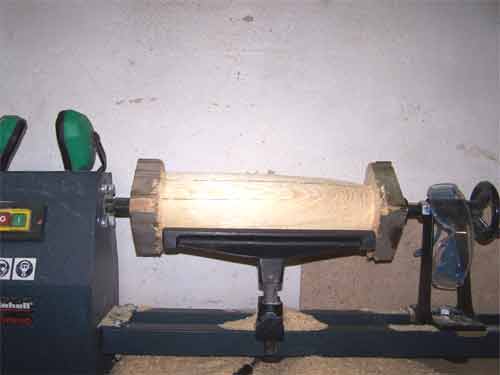

Die Oberfläche ist fast perfekt. Nur wieder die blöden Enden nicht. Aber hier werde ich eines mit flexiblen Epoxi-Spachtel spachteln. Das andere verschwindet ja hinter einem Mittelteil das noch angeklebt wird. Und hier Bilder meiner ersten gedrechselten Raketen-Spitzen-Form Hier das zurechtschneiden des Balkens. Noch reine Handarbeit. Im Hintergrund mein Chaos. Nun gehts gleich los schon fast eine Spitze :-) aber gleich...... das wars, die Enden absägen, ein wenig schleifen.... und fertig Hat doch länger gedauert als angenommen. Gegen 16:00 Uhr angefangen. Und um 18:00 erst fertig. Geändert von Raketen Teufel am 24. September 2009 um 11:17 http://www.wasser-rakete.de http://www.webradio.today |
