, Platinen herstellen ohne Belichten
[
 05. November 2009 um 13:06]
Hi zusammen,
hier mal eine unkonventionelle Art zur Herstellung von Einzelstücken und Labormustern: http://thomaspfeifer.net/platinen_aetzen.htm Habe das Verfahren selber mehrfach getestet und muß sagen, dass es mir persönlich völlig ausreicht. Vor allem bleibt der Geräteaufwand sehr gering. Gruß Tom |
|
RalfB
Grand Master of Rocketry
Registriert seit: Apr 2004 Wohnort: Verein: AGM, Tripoli L2 Beiträge: 2815 Status: Offline |
Beitrag 7119905
[
05. November 2009 um 18:08]
Ja das ist eine klasse Methode.
Ich bin wirklich begeistert. Ich hatte eben erst eine Seite aus dem Reichelt Katalog mit eineTimerlayout bedruckt. Ich werde Morgen mal das Ergebnis per Bild einstellen. Gruß Ralf #Don’t Look Up |
|
MikeHB
Lounge-Control-Officer
Registriert seit: Jun 2002 Wohnort: Bremen Verein: AGM e.V. Beiträge: 2563 Status: Offline |
Beitrag 7119906
[
05. November 2009 um 22:23]
Tom, wenn das so klappt (und warum sollte es nicht?) ist das die genialste Lösung seit der Erfindung des... ja, weiß ich auch nicht.
Ich habe schon öfter ein Layout gehabt und den Aufwand der Belichtung gescheut, das Projekt also deswegen nicht begonnen. DAS aber ist so genial wie einfach! Grüße, Michael "Clustern? Find' ich Clusse!" (Von mir) |
|
Achim
Moderator
Registriert seit: Aug 2000 Wohnort: Deutschland 91088 Bubenreuth Verein: Solaris & RMV Beiträge: 3029 Status: Offline |
Beitrag 7119907
[
05. November 2009 um 23:32]
So ganz versteh ich nicht was an dem Belichten so problematisch sein soll.
Ob ich es nun mit dem Tintenstrahler auf Folie oder mit dem Laser auf Papier drucke ist doch wohl wurscht. Und ob das Bügeln nun einfacher ist als das Belichten und Entwickeln das sein mal dahin gestellt. Der Ätzvorgang ist dann ja gleich. Vorstellbar wäre aber ein bessere Konturenschärfe weil beim Bügeln ja das Streulicht im Übergang Folie-Platine wegfällt. 0,1er Bahnen hab ich jedenfalls noch nicht geschafft. Gruß, Achim Der größte Feind des Erfolges ist die Perfektion |
|
Trevize
SP-Schnüffler Registriert seit: Jan 2008 Wohnort: nahe Gö Verein: Solaris, TRA (L1), AGM Beiträge: 929 Status: Offline |
Beitrag 7119908
[
05. November 2009 um 23:50]
In der Tat eine geniale Methode, die mit dem auskommt, was gerade so in den meisten Haushalten vorhanden ist. Ich habe auch schon mit Herdplatten experimentiert, um eine gleichmäßigere Erhitzung des Trägerpapiers zu erreichen. Einer meiner Schüler hat es sich noch einfacher gemacht und bei einem Laminiergerät die Temperaturkontrolle manipuliert. Super-Ergebnisse!
Lohnt sich aber bei aktuellen Preisen für Prototypen von 30 - 50 EUR pro Stück und Kleinserien (25 - 50 St.) für unter 3 EUR pro Stück echt nur noch für kleine Schaltungen, die mal eben schnell in zwei, drei Stunden fabriziert werden sollen. Grüße! Hagen |
|
Oliver Arend
Administrator
Registriert seit: Aug 2000 Wohnort: Great Falls, VA, USA Verein: RMV/Solaris/AGM/TRA L1/TCV/MDRA/NOVAAR Beiträge: 8351 Status: Offline |
Beitrag 7119909
[
06. November 2009 um 00:06]
Der Vorteil gegenüber Belichtung ist, dass man kein zusätzliches Gerät und keine zusätzlichen Chemikalien braucht. Ein Bügeleisen und ein Reichelt-Katalog liegen aber meistens irgendwo rum.
Oliver |
|
RalfB
Grand Master of Rocketry
Registriert seit: Apr 2004 Wohnort: Verein: AGM, Tripoli L2 Beiträge: 2815 Status: Offline |
Beitrag 7119911
[
06. November 2009 um 08:37]

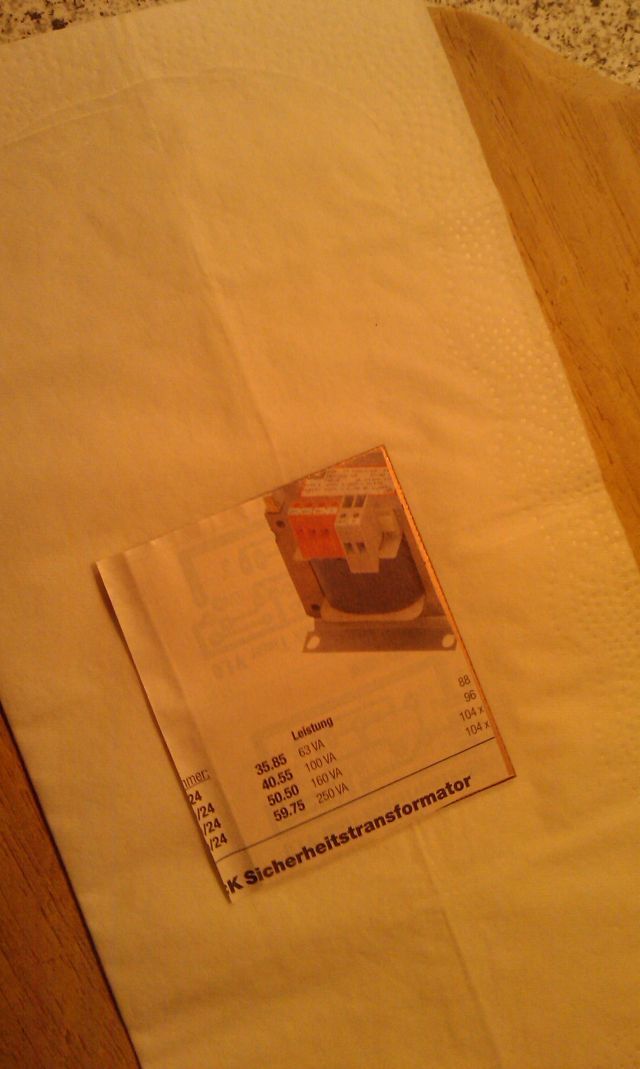

Hier mal mein gestriger Abend in Bildern oder ein Timer in 50Minuten,
#Don’t Look Up |
|
RalfB
Grand Master of Rocketry
Registriert seit: Apr 2004 Wohnort: Verein: AGM, Tripoli L2 Beiträge: 2815 Status: Offline |
Beitrag 7119912
[
06. November 2009 um 08:43]

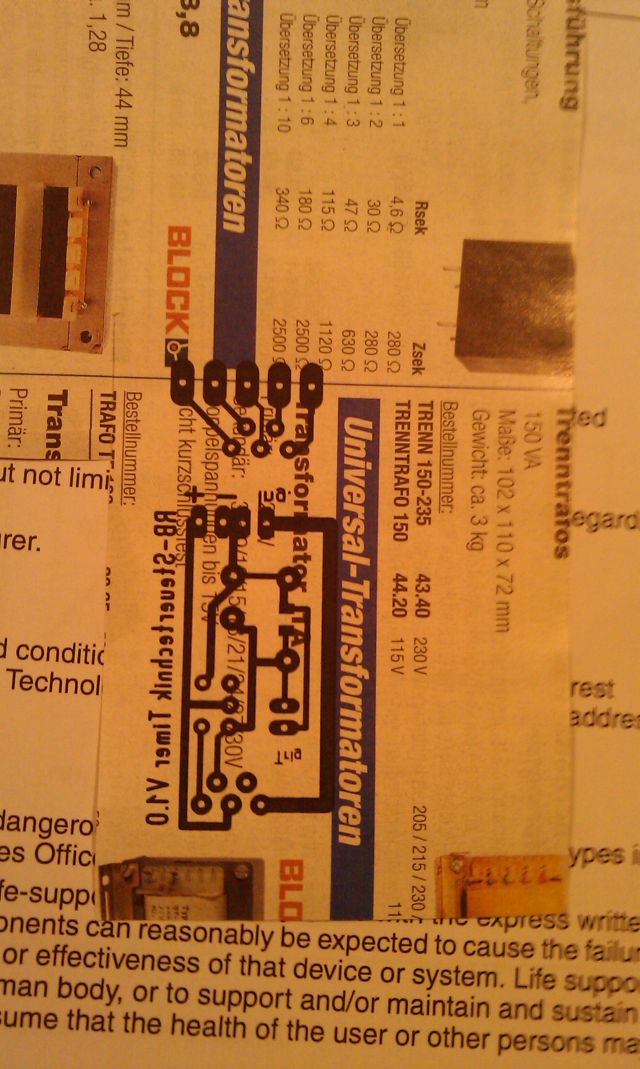

#Don’t Look Up |
|
RalfB
Grand Master of Rocketry
Registriert seit: Apr 2004 Wohnort: Verein: AGM, Tripoli L2 Beiträge: 2815 Status: Offline |
Beitrag 7119913
[
06. November 2009 um 08:52]

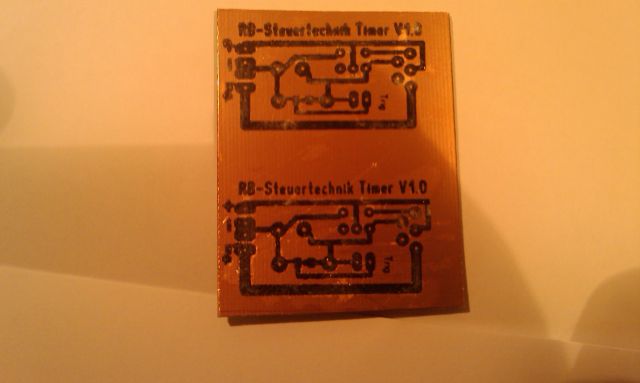

Hier nach dem abrubbeln des Papier. Oben in der Ecke sieht man schön wo noch etwas Parier auf der Platine ist. An der Stelle musste ich leider nach dem Ätzen nacharbeiten.
#Don’t Look Up |
|
RalfB
Grand Master of Rocketry
Registriert seit: Apr 2004 Wohnort: Verein: AGM, Tripoli L2 Beiträge: 2815 Status: Offline |
Beitrag 7119914
[
06. November 2009 um 08:57]

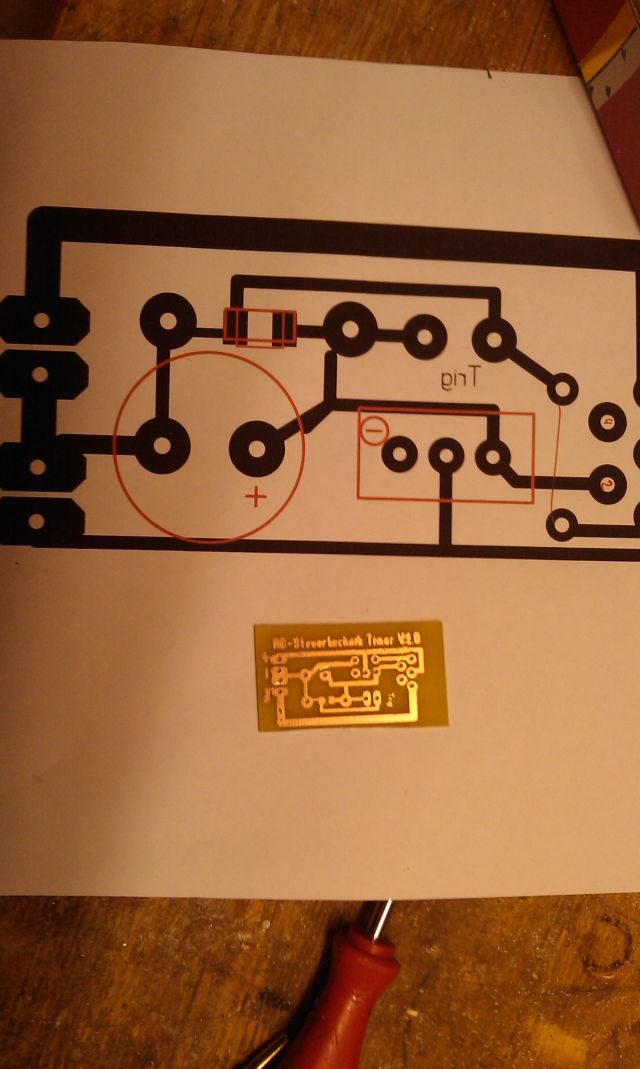

Nach dem Ätzen. Ergebnis geht gerade so noch. Die Säure ist aber nicht mehr gut und wird beim nächsten mal ausgetauscht.
