Hallo,

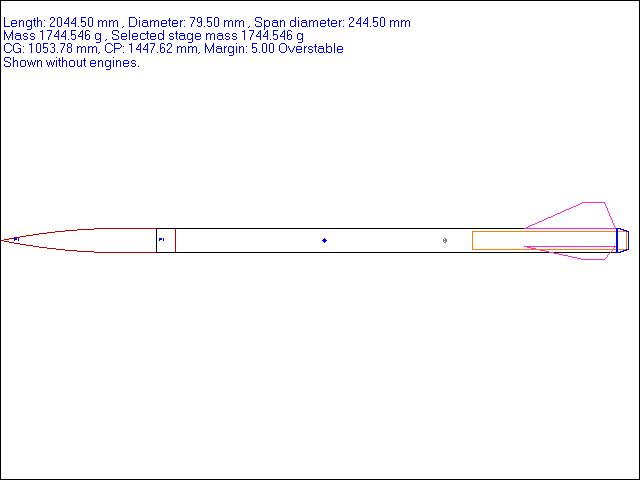

hier kommt mein „Winterbaubericht“. Bei Fragen oder Anregungen > immer man her damit. Ich bin kritikfest und lernfähig. Ich habe folgende Komponenten erstanden aus denen jetzt die „Nice Dream´s“ werden soll: Ein 76 mm Pertinaxrohr am Stück 1500mm lang Eine 1:5 Pinnacle Nosecon Einen Aluminium Tail Cone 75 mm aus 54 mm Ein 54 mm Motorrohr von LOC Zwei CFK Platten 200 mal 300 mal 2mm Und so soll sie später einmal aussehen: Geändert von RalfB am 20. Januar 2010 um 08:55 #Don’t Look Up |
|
RalfB
Grand Master of Rocketry
Registriert seit: Apr 2004 Wohnort: Verein: AGM, Tripoli L2 Beiträge: 2853 Status: Offline |
Beitrag 7150920
[
19. Januar 2010 um 14:14]
Wer sich über den Namen wundert, der kann sich ja die Simulation im Rocksim ansehen  Ich denke die meisten Motorkonfigurationen werden nicht oft geflogen werden.
 Anhang: nice dreams.rkt Und noch einmal für das Programm OpenRocket  Anhang: nicedreams.zip
Geändert von RalfB am 14. März 2010 um 15:49 #Don’t Look Up |
|
RalfB
Grand Master of Rocketry
Registriert seit: Apr 2004 Wohnort: Verein: AGM, Tripoli L2 Beiträge: 2853 Status: Offline |
Beitrag 7150921
[
19. Januar 2010 um 14:18]

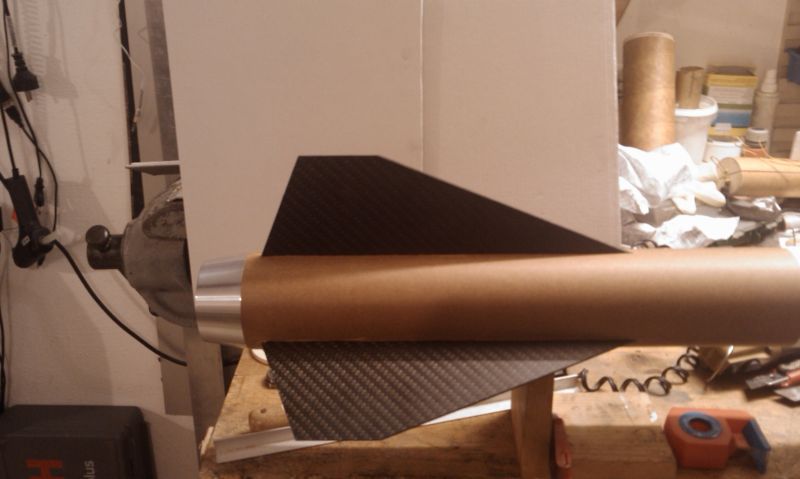

Ich habe schon mal etwas vor gearbeitet und die Finnen geschnitten und geschliffen. Die Slot´s im Körperrohr sind auch schon eingeschnitten.

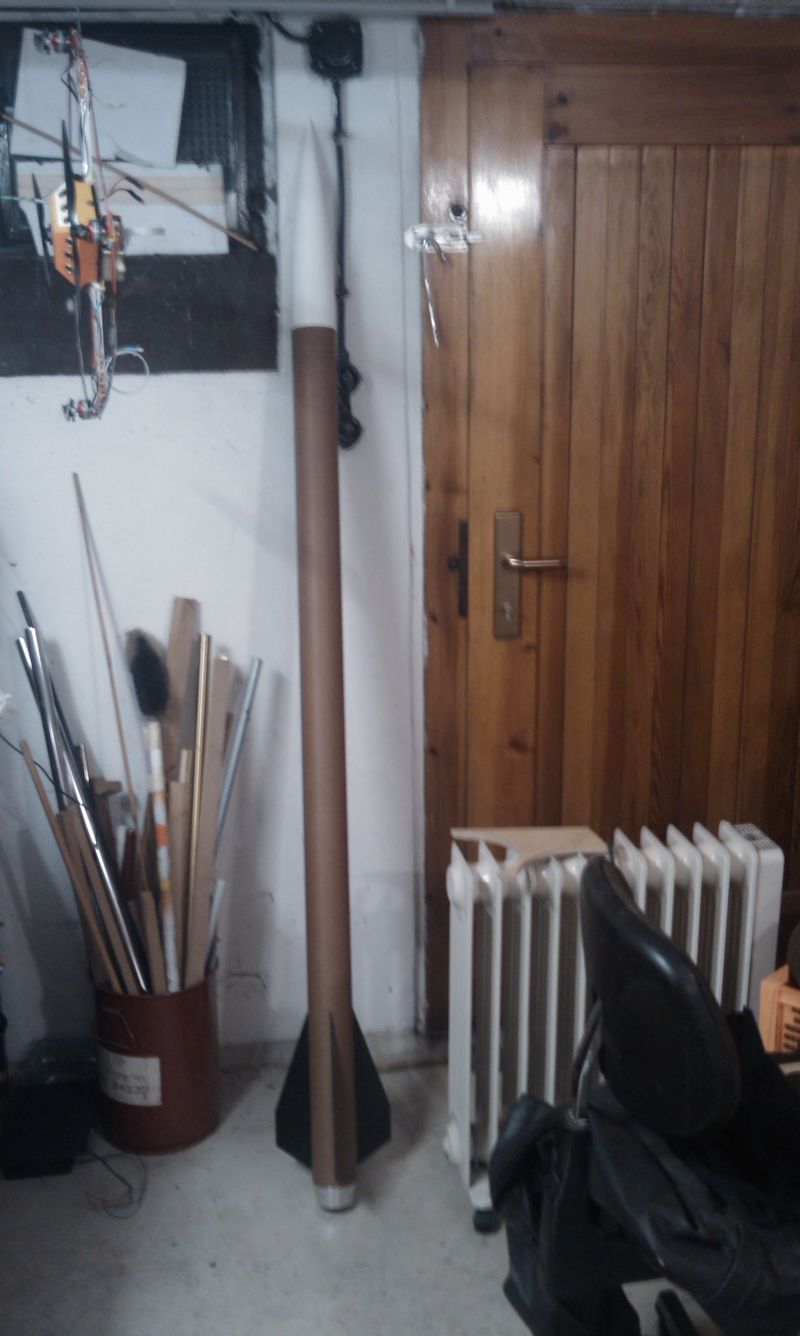

Lose zusammen gesteckt sieht das Ganze nun so aus: #Don’t Look Up |
|
RalfB
Grand Master of Rocketry
Registriert seit: Apr 2004 Wohnort: Verein: AGM, Tripoli L2 Beiträge: 2853 Status: Offline |
Beitrag 7150922
[
19. Januar 2010 um 14:19]
#Don’t Look Up |
|
RalfB
Grand Master of Rocketry
Registriert seit: Apr 2004 Wohnort: Verein: AGM, Tripoli L2 Beiträge: 2853 Status: Offline |
Beitrag 7150946
[
20. Januar 2010 um 08:57]

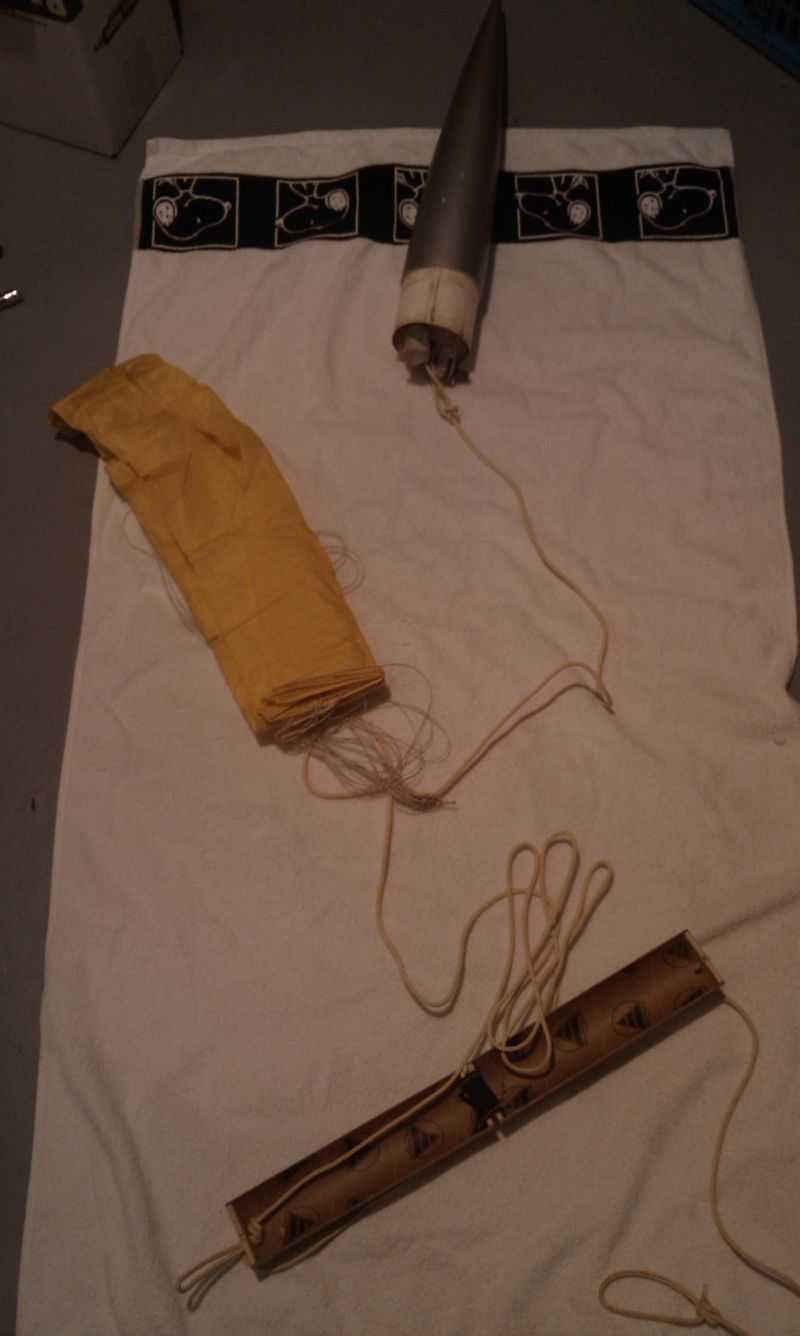

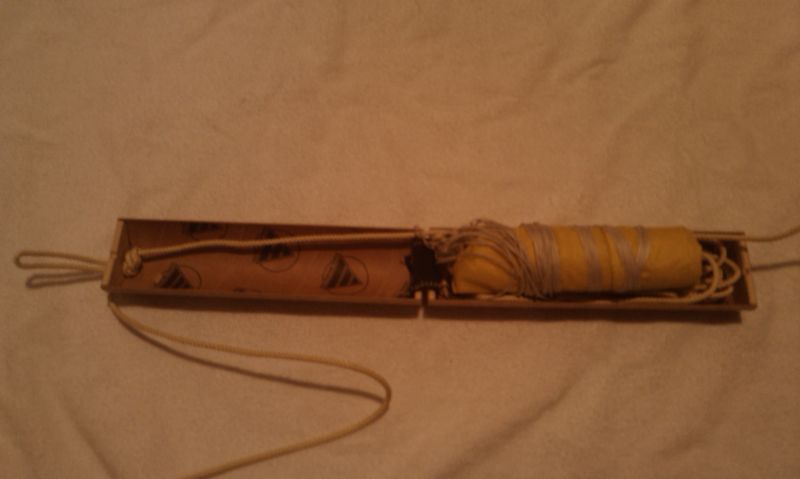

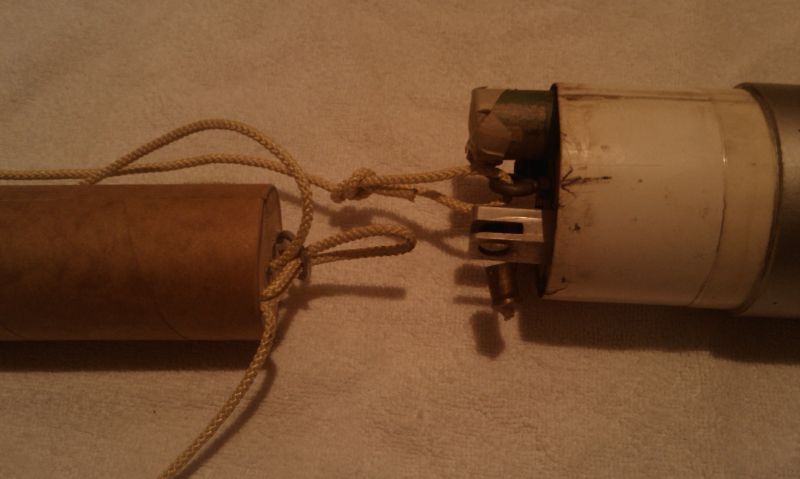

So heute gibt es ein paar Bilder die die Funktion der Bergung erklären. Es werden zwei Fallschirm zum Einsatz kommen. Beide werden gleichzeitig von der Elektroniksektion aus dem Hauptrohr gezogen. Der Vorschirm wird durch ein Stück Nomex vor der Ausstoßladung geschützt. Der Hauptschirm ist in einem aufklappbaren Behälter unter gebracht.
Geändert von RalfB am 20. Januar 2010 um 08:58 #Don’t Look Up |
|
RalfB
Grand Master of Rocketry
Registriert seit: Apr 2004 Wohnort: Verein: AGM, Tripoli L2 Beiträge: 2853 Status: Offline |
Beitrag 7150947
[
20. Januar 2010 um 08:57]

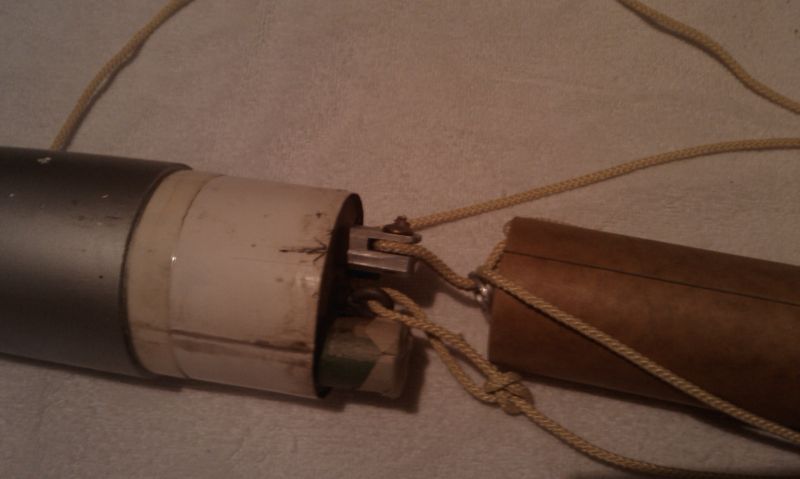

. Der Behälter wird bis zur Auslösung durch mein Pyrorelais zurück gehalten.
Geändert von RalfB am 20. Januar 2010 um 08:59 #Don’t Look Up |
|
RalfB
Grand Master of Rocketry
Registriert seit: Apr 2004 Wohnort: Verein: AGM, Tripoli L2 Beiträge: 2853 Status: Offline |
Beitrag 7151900
[
20. Januar 2010 um 09:00]

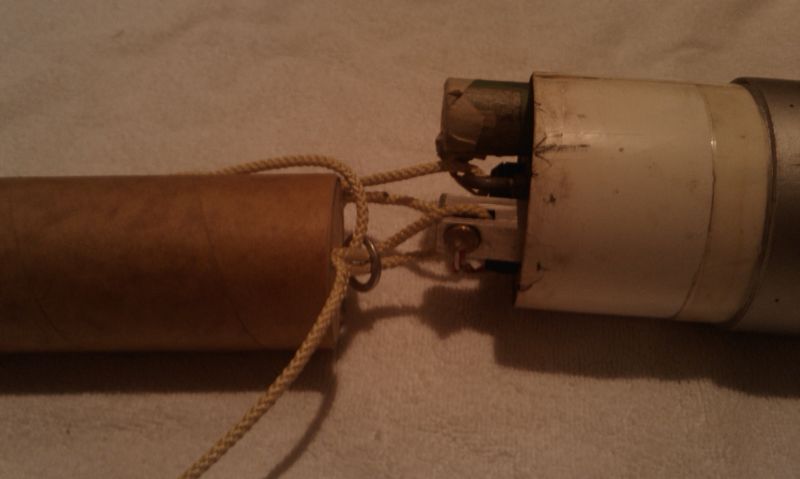

Erst wenn der Messingbolzen durch den SN0 heraus gedrückt wird löst sich der Behälter von der Elektroniksektion und gibt den Fallschirm frei.
#Don’t Look Up |
|
RalfB
Grand Master of Rocketry
Registriert seit: Apr 2004 Wohnort: Verein: AGM, Tripoli L2 Beiträge: 2853 Status: Offline |
Beitrag 7151901
[
20. Januar 2010 um 09:03]

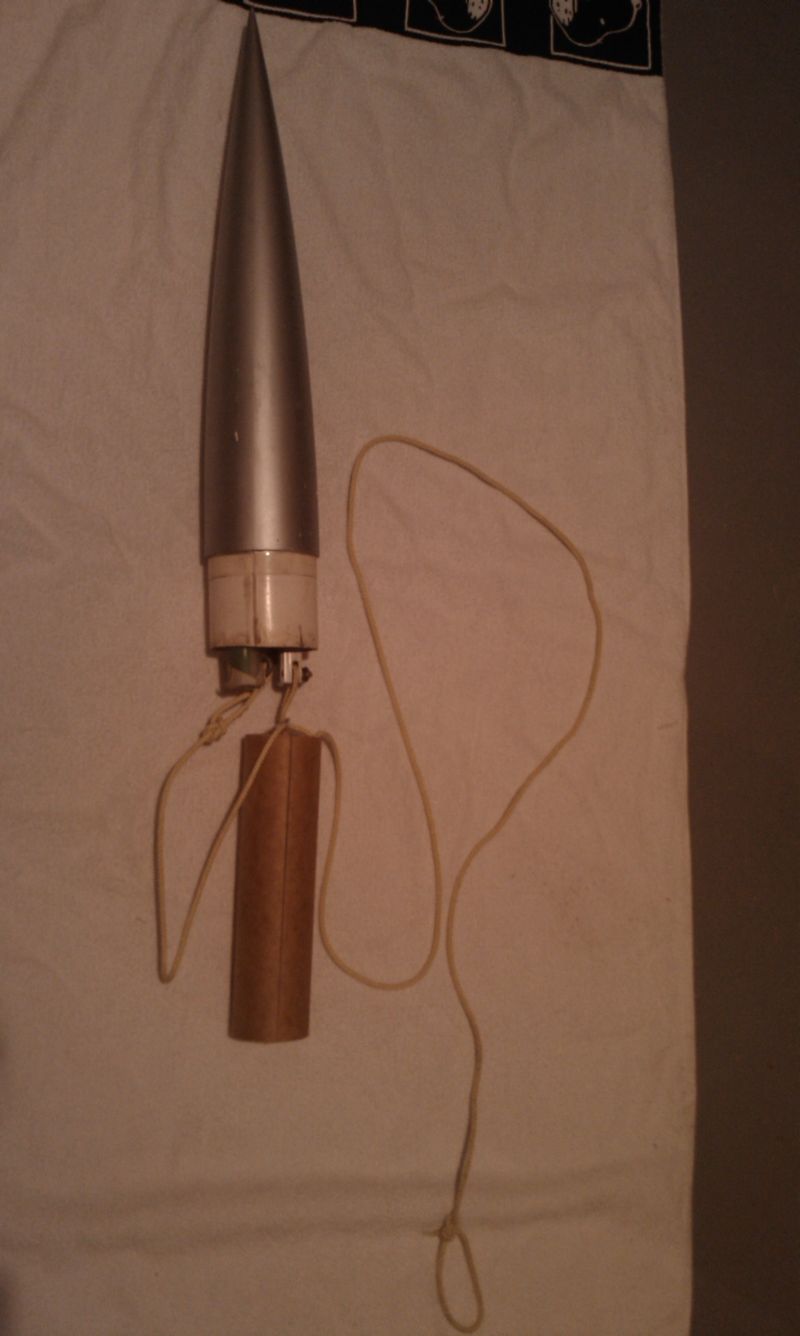

Das ganze ist hier an der Spitze meiner Aerobee High demonstriert, da die Spitze bereits mit einem passenden Pyrorelais ausgerüstet ist. Für die Nice Dreams werde ich ein neues Teil fräsen das noch ein paar andere Details beinhalten soll. Darüber werde ich aber noch ausführlich berichten.
Gruß Ralf #Don’t Look Up |
|
RalfB
Grand Master of Rocketry
Registriert seit: Apr 2004 Wohnort: Verein: AGM, Tripoli L2 Beiträge: 2853 Status: Offline |
Beitrag 7151920
[
23. Januar 2010 um 11:46]

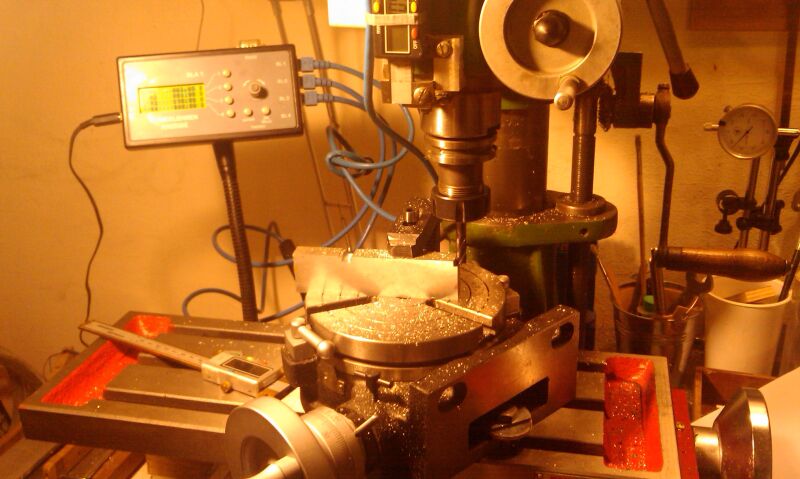

Es ist weiter gegangen. Gestern musste meine Fräse wieder schuften und diesen Aluklotz zerspanen.
#Don’t Look Up |
|
RalfB
Grand Master of Rocketry
Registriert seit: Apr 2004 Wohnort: Verein: AGM, Tripoli L2 Beiträge: 2853 Status: Offline |
Beitrag 7151921
[
23. Januar 2010 um 11:55]
Das Alu muss verschiedene Aufgaben erfüllen und zwar.

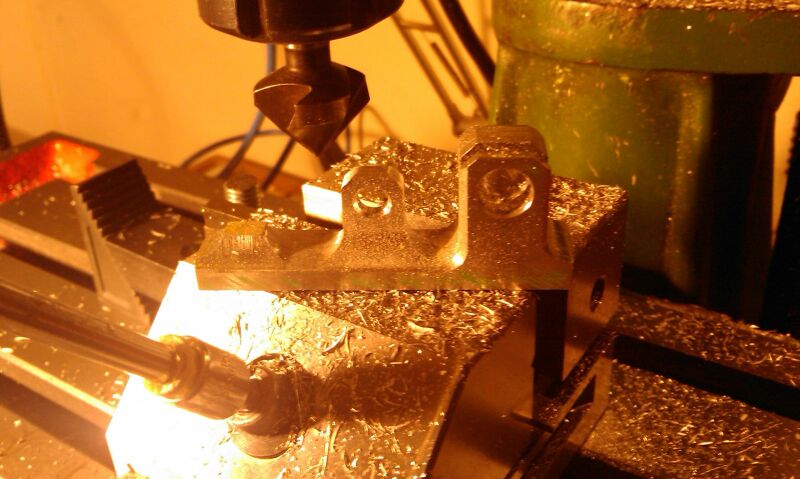

1. Das Pyrorelais für den Hauptschirm muss stabil mit der Elektroniksektion verbunden sein 2. Die Schockleinenbefestigung um beide Teile der Rakete mit einander zu verbinden 3. Gewinde für die Gewindestangen mit der die E-Bay zusammen gehalten wird 4. ein seitliches Gegenlager für die Scherstifte und mit am wichtigsten ist, dass das ganze unmagnetisch sein sollte Nach drei Stunden zerspanen und mehrfachen Werkzeug umrüsten sieht der Block nun so aus. #Don’t Look Up |
