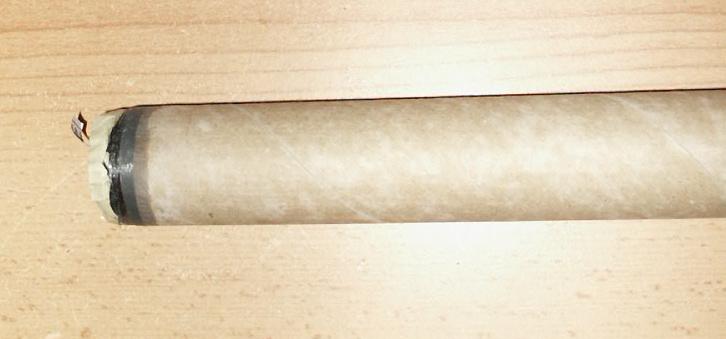

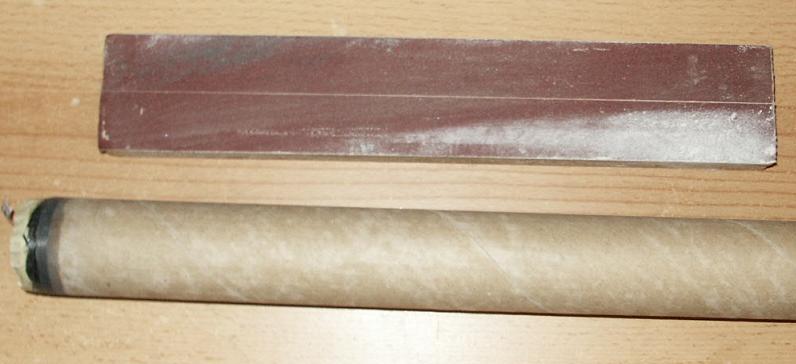

Hallo, die schöne Rohre die mir übrig geblieben sind- Thread: "Alle Jahre wieder"- konnte ich einfach so nicht entsorgen, die sind einfach zu schade für den Müllcontainer  Die Frage war, was baue ich denn? Habe lange gesucht und ich meine,ich habe die richtige Entscheidung getroffen- ich baue eine Navaho AGM - Rakete vom Quest. Es ist kein Scale- Modell sondern die Navaho AGM aus dem Robert Klima Katalog, nur etwas größer. Daten: Durchmesser: 40mm Länge: 823mm Motoren: "E" oder "D" oder 2 x "E" Bevor ich das Rohr verglase mache ich noch ne "Kleinigkeit" - Schutz gegen "Zipper". Ich habe CFK genommen aber mit GFK geht das genau so gut. Da wo die Verstärkung kommt,das Rohr leicht anschneiden und eine Lage Papier abziehen und dann konisch abschleifen oder abschneiden - klar??? wenn nicht dann mache ich noch ein Bild  Dann wird das Ende mit einem Schleifklotz- Körnung 400 beigeschliffen. Es schadet nicht, wenn wir gleichzeitig das ganze Rohr leicht anschleifen. So genau und glatt sind die ja nicht.  Paul
Geändert von Paul am 02. Februar 2014 um 18:21
|
|
Paul
SP-Schnüffler
Moderator
Registriert seit: Sep 2001
Wohnort: Lüdenscheid
Verein: LSV Lilienthal / TRA / Solaris
Beiträge: 906
Status: Offline
|

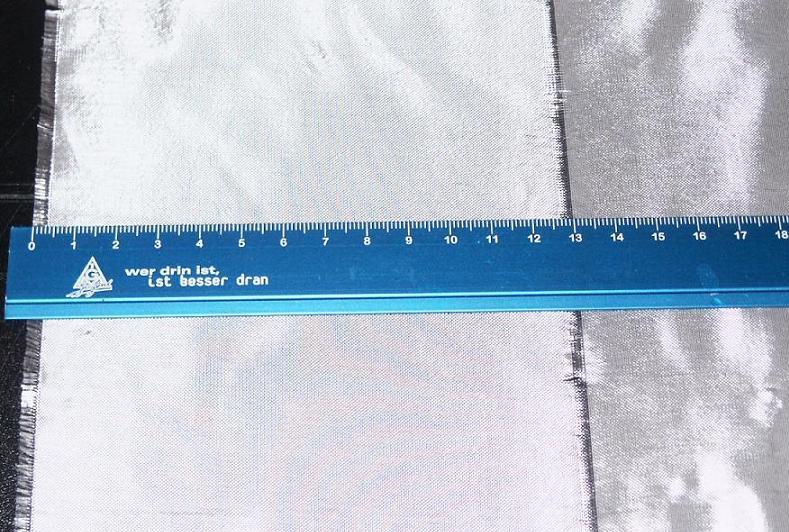

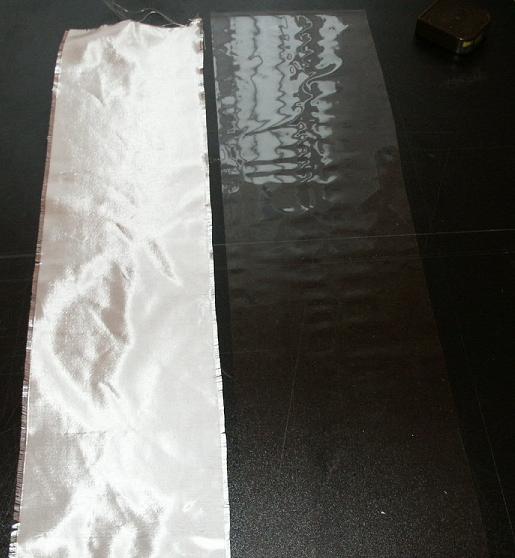

Jetzt müssen wir ein GFK-Streifen zuschneiden. Die Länge soll etwas länger als das Rohr sein also ca. 720mm und die Breite 40mm X 3,14 = 125,6mm + 5mm für die Überlappung macht zusammen ca. 130mm. Dann ziehen wir paar einzelnen Pfaden aus dem GFK- Gewebe aus auf der 130mm Breite. Jetzt kann man das gerade abschneiden.  Dann schneiden wir mit etwas Übermass ein Streifen Cellofan und das Gwebe wird drauf gelegt.   Paul
Geändert von Paul am 27. Dezember 2006 um 10:37
|
|
Paul
SP-Schnüffler
Moderator
Registriert seit: Sep 2001
Wohnort: Lüdenscheid
Verein: LSV Lilienthal / TRA / Solaris
Beiträge: 906
Status: Offline
|

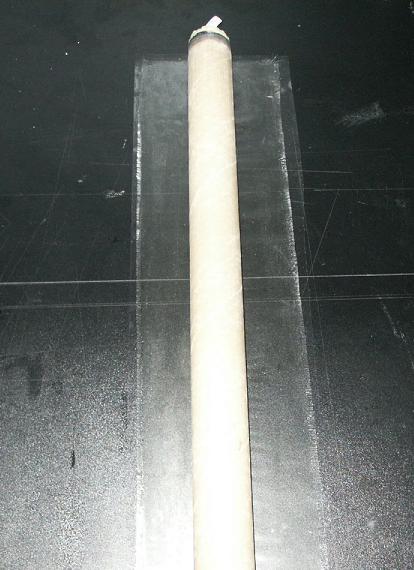

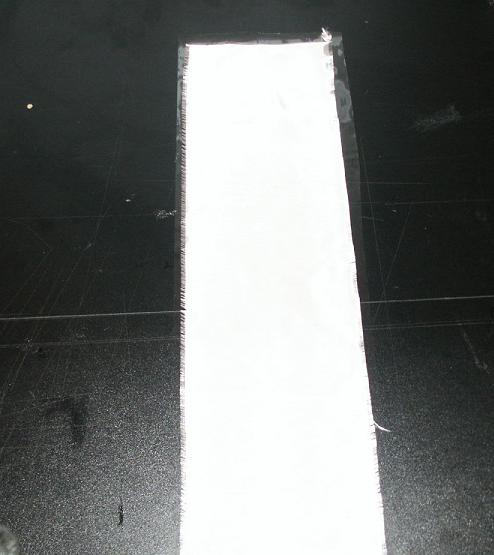

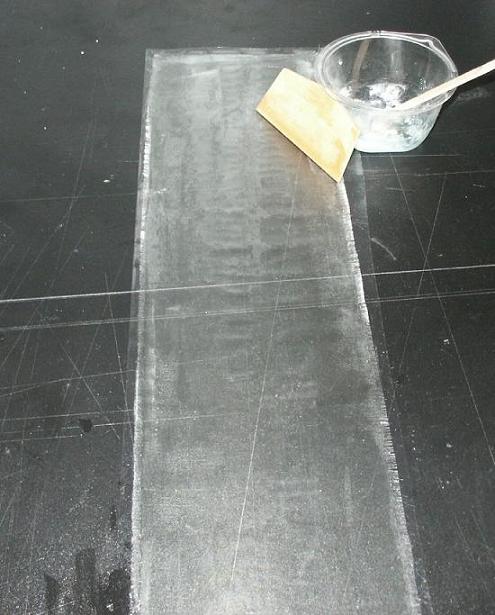

Jetzt gleichmässig Harz auftragen und ....  .... das Rohr drauf legen.  Kleine Anmerkung:Vor dem Verglasen kann man das Rohr mit eine Grundierung behandeln. Vorteil: Das Paprohr kann dadurch nicht so viel Harz aufnehmen. Paul
|
|
Paul
SP-Schnüffler
Moderator
Registriert seit: Sep 2001
Wohnort: Lüdenscheid
Verein: LSV Lilienthal / TRA / Solaris
Beiträge: 906
Status: Offline
|

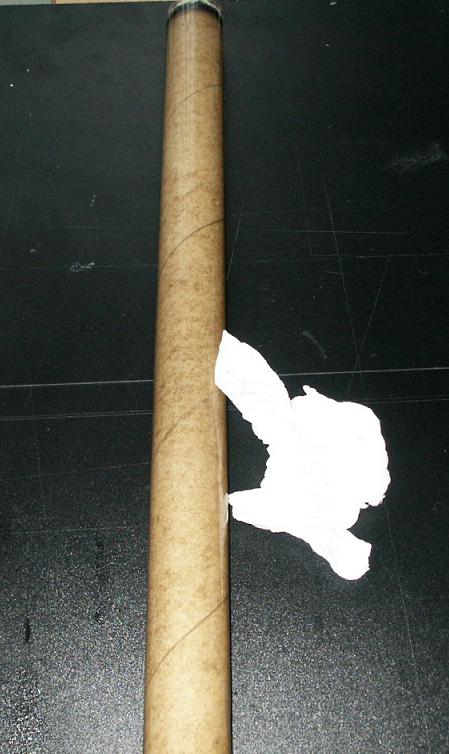

Jetzt das Gewebe drauf wieckeln - mit dem Cellophan- und mit einem Tuch glatt und blasenfrei verglasen.  Nach dem Aushärten Cellophan abnehmen und wenn man das ordentlich macht ist die Oberfläche schon fertig. Paul
|
|
Paul
SP-Schnüffler
Moderator
Registriert seit: Sep 2001
Wohnort: Lüdenscheid
Verein: LSV Lilienthal / TRA / Solaris
Beiträge: 906
Status: Offline
|

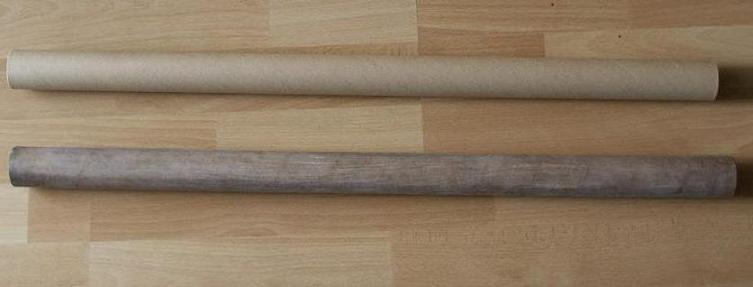

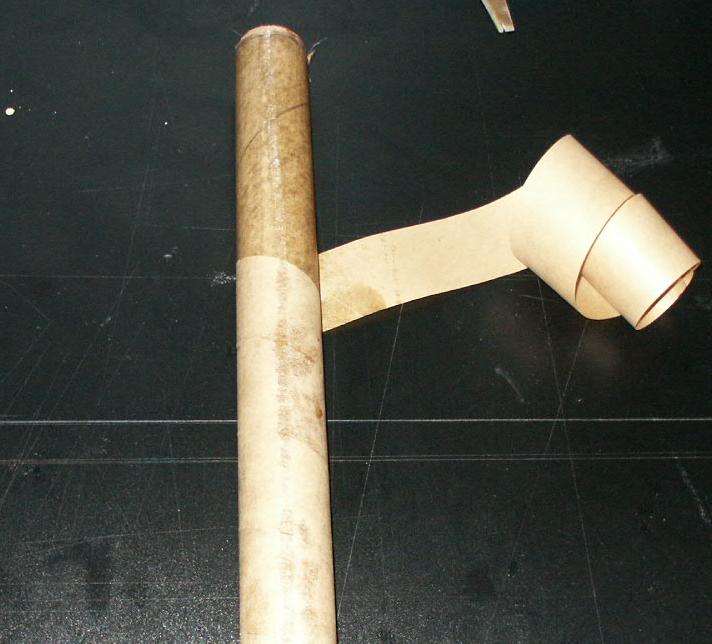

.... oder wir wickeln noch eine Lage Papier drauf. Dadurch wird das Rohr noch etwas schwerer aber das hat ein Vorteil - die Pore ( GFK ) werden geschlossen und ich kann das Rohr immer noch - wenn nötig- schleifen ohne Risiko dass ich die GFK- Faser verletze.  Zwei Rohre mit und ohne Verglasung. Wie man schon ahnen kann, das verglaste Roht wiegt etwas mehr - 63g. Das Rohr ohne Verglasung dagegen nur 45g.  Paul
Geändert von Paul am 14. Januar 2007 um 18:04
|
|
Paul
SP-Schnüffler
Moderator
Registriert seit: Sep 2001
Wohnort: Lüdenscheid
Verein: LSV Lilienthal / TRA / Solaris
Beiträge: 906
Status: Offline
|

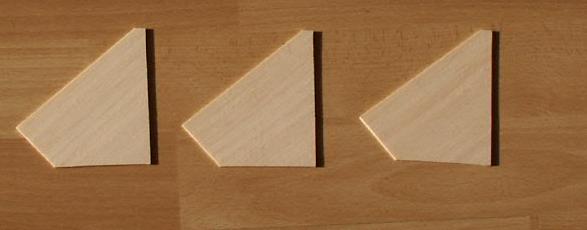

Die Flossen werden aus 1,5mm Balsa gemacht. Ob die Form so stimmt ist schwer zu sagen, ich habe die nur so "PI mal Daum " gemacht Vielleicht hat jemand das Original und kann mir die Maße geben ? Bis jetzt ist noch alles offen, ich kann noch alles ändern.  Paul
Geändert von Paul am 16. Januar 2007 um 09:11
|
|
Kore
Epoxy-Meister
Registriert seit: Jul 2006
Wohnort: bei Hennef in NRW
Verein: Solaris-RMB e.V.
Beiträge: 438
Status: Offline
|
Hallo Paul,
bin ja mal gespannt wie sie aussieht wenn sie fertig ist...
Die Navaho AGM gefällt mir sehr gut.
Baust Du sie einstufig????
Frohes schaffen noch
René
Denn das ist das Ziel: Dem Leben jeden Platz zu erobern, auf dem es bestehen und weiter wachsen kann, jede unbelebte Welt zu beleben und jede lebende sinnvoll zu machen.
Hermann Oberth
|
|
Paul
SP-Schnüffler
Moderator
Registriert seit: Sep 2001
Wohnort: Lüdenscheid
Verein: LSV Lilienthal / TRA / Solaris
Beiträge: 906
Status: Offline
|
Hallo Renè, wenn schon denn schon Klar sie wird zweistufig fliegen. Ich hab noch ein Problem zu lösen. Wie berge ich die erste Stufe? Ich habe da etwas zu wenig Platz um einen Fallschirm unterzubringen. Paul
|
|
Neil
99.9% harmless nerd
Administrator
Registriert seit: Aug 2000
Wohnort: Delft
Verein: SOLARIS
Beiträge: 7776
Status: Offline
|
Hi,
wie genau sieht den die erste Stufe aus? Evtl. fliegt die alleine ja garnicht stabil. Dann sollte die trudelnd und langsam herunter kommen.
Gruß
Neil
Die Erde ist eine Scheibe. Egal in welche Richtung sich die Menschheit bewegt, sie geht immer auf einen Abgrund zu.
|
|
Paul
SP-Schnüffler
Moderator
Registriert seit: Sep 2001
Wohnort: Lüdenscheid
Verein: LSV Lilienthal / TRA / Solaris
Beiträge: 906
Status: Offline
|
Hallo Neil, Zitat:
Dann sollte die trudelnd und langsam herunter kommen.
im "Original" ist das auch so gelöst, aber ich wollte das etwas eleganter machen . Im Notfall bleibt mir nichts anders übrig.  Paul
|
|
|
