Beitrag 114806 , WaRa Gleiter - ferngesteuert [Alter Beitrag02. März 2007 um 19:47]

[Melden] Profil von robby2001 anzeigen    robby2001 eine private Nachricht schicken   Besuche robby2001's Homepage    Mehr Beiträge von robby2001 finden

Moin!

Nachdem die Freiflug-Version ihre Flugfähigkeit bewiesen hat, bleibt nun ein letzter
und logischer Schitt zu vollziehen:
Das Ding bekommt eine Fernsteuerung. Allerdings baue ich dafür einen neuen Gleiter,
denn die zusätzliche Fernsteuerung erfordert ein Verschieben der Flasche um die richtige
Schwerpunktlage wieder herzustellen. Ausserdem bekommt der Gleiter Flächenservos.
Daher ist ein Neubau notwendig.

Heute hab ich schon losgelegt und alle Teile aus Depron ausgeschnitten.

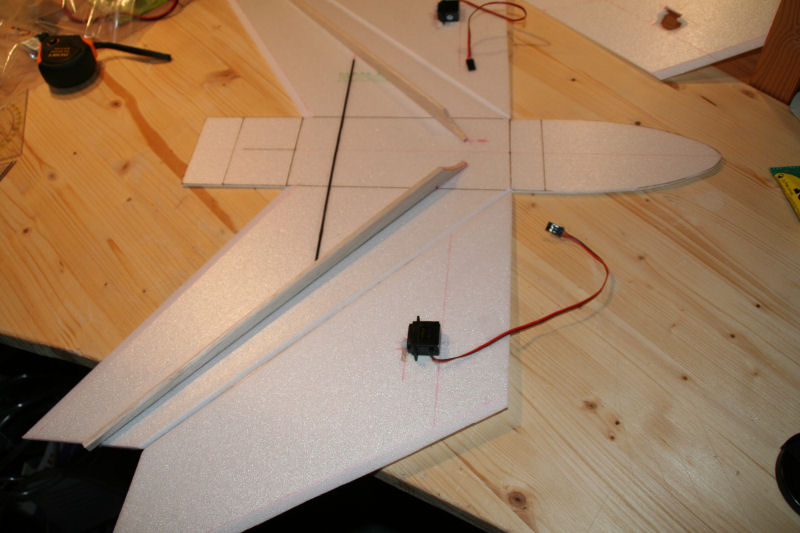

Hier sieht man bereits die Unter- und Oberschale der Flügel, wie sie an der Nasenkante mit
5 cm breitem Klebeband zusammengeklebt sind. Die Servos sind auch schon festgeklebt.
Als Holm nehme ich diesmal eine Balsaholzleiste und zusätzlich einen 2 mm Kohlefaserstab.

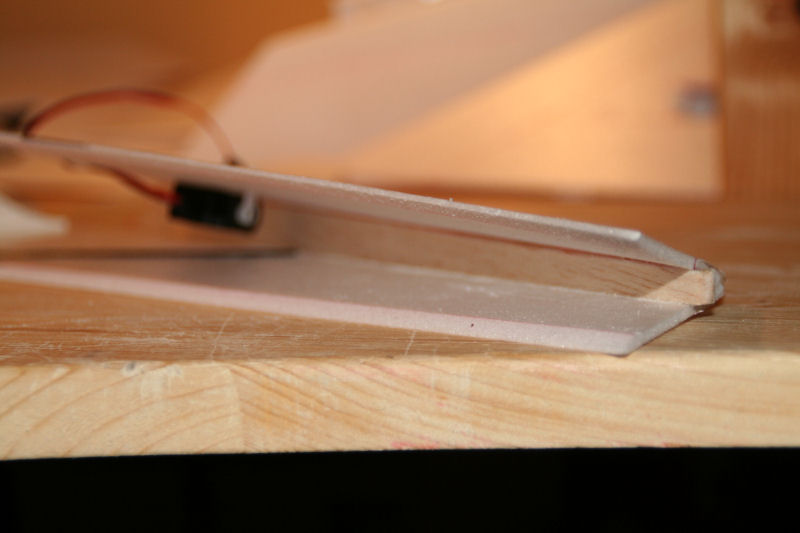

Hier sind Ober- und Unterschale an der Nasenkante bereits mit UHU-Por zusammengeklebt.

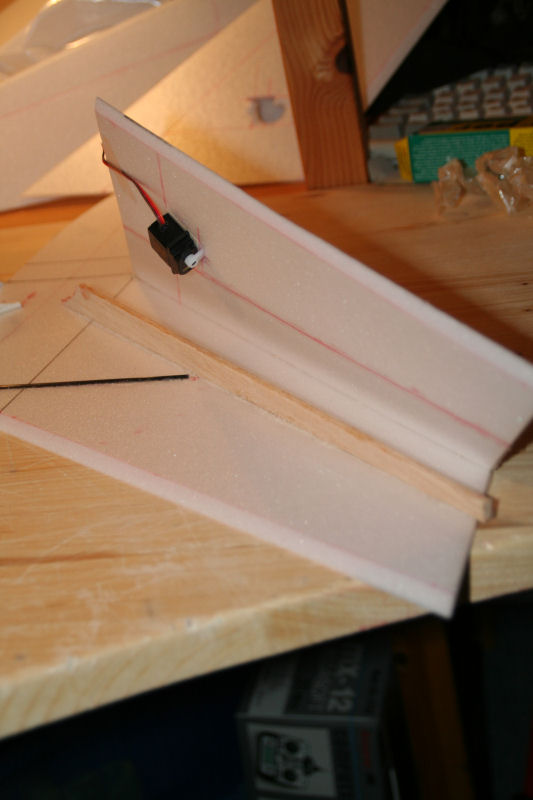

Hier ist die Oberschale am Holm festgeklebt.

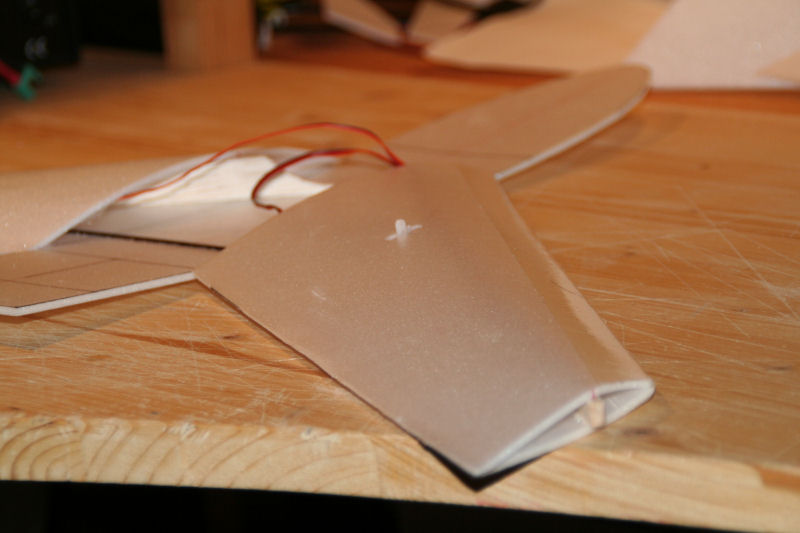

Und hier ist der Flügel zugeklebt. Puh, alles gerade geworden. Beim ersten Gleiter ist mir bei
dieser Arbeit der Flügel schief geworden.

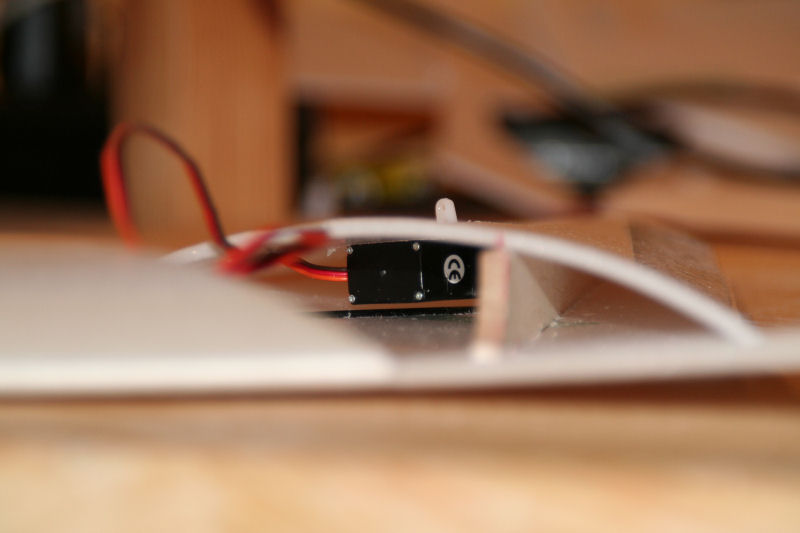

Uff, viel größer hätten die Servos nicht sein dürfen.

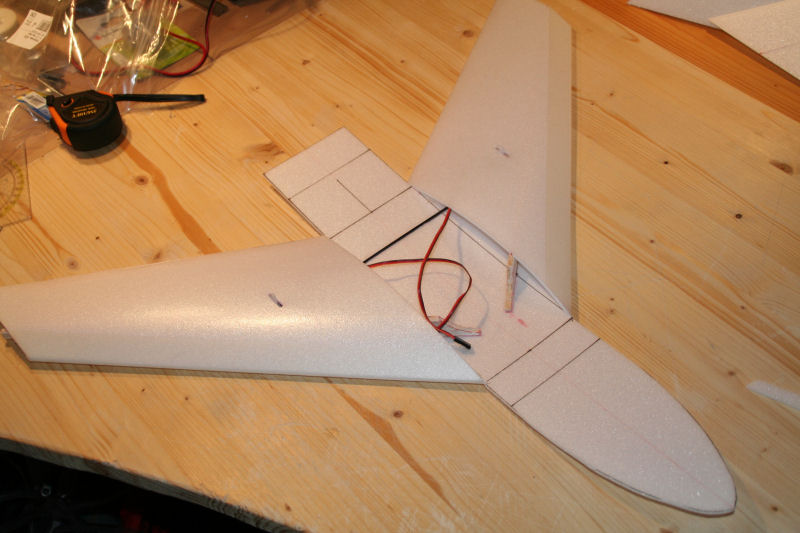

So, das ist im Moment Stand der Dinge. Mal sehen, wie weit ich morgen und übermorgen komme.


Gruß Robert
Highflyer

PU-Meister

Highflyer

Registriert seit: Feb 2004

Wohnort: Wuppertal

Verein:

Beiträge: 442

Status: Offline

Beitrag 114807 [Alter Beitrag02. März 2007 um 19:57]

[Melden] Profil von Highflyer anzeigen    Highflyer eine private Nachricht schicken   Highflyer besitzt keine Homepage    Mehr Beiträge von Highflyer finden

Super Arbeit!!! Da bin ich echt gespannt, wie das Fliegen wird! Mehr Bilder bitte ;-) Werden jetzt die Flügel gedreht oder nur ein Ruder daran oder jeweils 1 Servo für Höhen- und Seitenruder?
wolke

PU-Meister

wolke

Registriert seit: Okt 2006

Wohnort: Hannover

Verein: Cumulus

Beiträge: 473

Status: Offline

Beitrag 114810 [Alter Beitrag02. März 2007 um 20:08]

[Melden] Profil von wolke anzeigen    wolke eine private Nachricht schicken   Besuche wolke's Homepage    Mehr Beiträge von wolke finden

WOW!

Sieht echt schick aus! Richtig sauber verarbeitet, echt genial!
Auch den Raum im Flügel hast Du sinnvoll genutztwink .

Viel Spaß noch beim bauen!

wolke

Je mehr Käse, desto mehr Löcher.
Je mehr Löcher, desto weniger Käse.
Also: Je mehr Käse, desto weniger Käse.
FalkE

Wasserratte

FalkE

Registriert seit: Apr 2005

Wohnort: Lippstadt

Verein:

Beiträge: 927

Status: Offline

Beitrag 114812 [Alter Beitrag02. März 2007 um 20:29]

[Melden] Profil von FalkE anzeigen    FalkE eine private Nachricht schicken   Besuche FalkE's Homepage    Mehr Beiträge von FalkE finden

Ein prächtiger Gleiter wird das einmal werden^^.
Sieht sehr gut aus. Ich denke, du wirst mit den 2 Servos jeweils ein Ruder bewegen, somit Höhen- und Seitenruder in einem. oder?

Bin schon auf die nächsten Bastelschritte gespannt...
mfg
Dennis

Aus Egoismus handeln wir zum Nachteil der anderen und er bringt es mit sich, das unser gegenwärtiges Glück, unser gegenwärtiger Wohlstand auf Kosten der weniger Glücklichen gehen. Das sollten wir uns vor Augen halten.
robby2001

Gardena Master of Rocketry


Moderator

robby2001

Registriert seit: Jan 2004

Wohnort: Osnabrück

Verein:

Beiträge: 2087

Status: Offline

Beitrag 114817 [Alter Beitrag02. März 2007 um 20:39]

[Melden] Profil von robby2001 anzeigen    robby2001 eine private Nachricht schicken   Besuche robby2001's Homepage    Mehr Beiträge von robby2001 finden

Die Servos bewegen Ruder, die noch an der Hinterkante der Flügel befestigt werden.
Also jeder Flügel bekommt ein Ruder. Die Ruder wirken als Höhen- und Querruder gleichzeitig.
Im Sender werden die Steuerinformationen für das Nicken um die Querachse und das Rollen
um die Längsachse gemischt und auf die beiden Rudermaschinen gegeben.
Beim Delta bzw. Nurflügler ist das halt notwendig, im Gegensatz zum "normalen" Flugzeug.

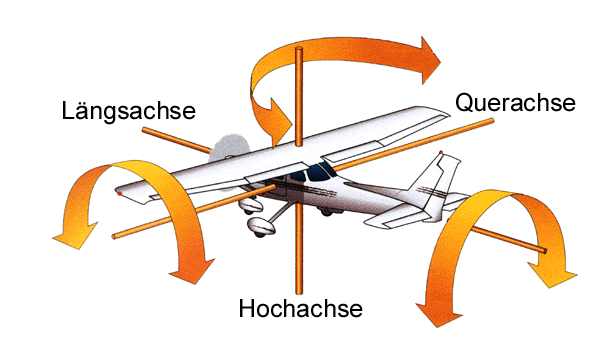

Hier nochmal die Flugachsen:


Gruß Robert

Geändert von robby2001 am 02. März 2007 um 20:40

Bäckchen

rauchender Poseidon

Bäckchen

Registriert seit: Jun 2004

Wohnort: Nähe NE

Verein:

Beiträge: 2531

Status: Offline

Beitrag 114818 [Alter Beitrag02. März 2007 um 20:40]

[Melden] Profil von Bäckchen anzeigen    Bäckchen eine private Nachricht schicken   Besuche Bäckchen's Homepage    Mehr Beiträge von Bäckchen finden

Hallo Robby,
lange habe ich nur staunend deine Beiträge gelesen und mir immer wieder die Videos angesehen. roll eyes (sarcastic)
Aber jetzt bekommst du auch mal meinen Kommentar zu dem Projekt.


Einfach toll, super, fantastisch ich bin einfach nur begeistert.
Ich hoffe wir sehen uns bald mal wieder beim Raketenfliegen.


Gruß
Andreas

In Wirklichkeit ist die Realität ganz anders !?
Scorpion_XIII

Poseidon

Scorpion_XIII

Registriert seit: Jun 2005

Wohnort:

Verein:

Beiträge: 1154

Status: Offline

Beitrag 114832 [Alter Beitrag02. März 2007 um 22:18]

[Melden] Profil von Scorpion_XIII anzeigen    Scorpion_XIII eine private Nachricht schicken   Besuche Scorpion_XIII's Homepage    Mehr Beiträge von Scorpion_XIII finden

Zitat:
Original geschrieben von Bäckchen


Einfach toll, super, fantastisch ich bin einfach nur begeistert.
Ich hoffe wir sehen uns bald mal wieder beim Raketenfliegen.




Das stimmt!!! Und natürlich dann auch Gleiten wink
Bin sehr gespannt deine Arbeit in natura zu sehen.

Grüße
Scorpion_XIII

t(h)rust in GARDENA
The big launch

PU-Meister

The big launch

Registriert seit: Sep 2006

Wohnort: Mühldorf

Verein:

Beiträge: 263

Status: Offline

Beitrag 114839 [Alter Beitrag03. März 2007 um 13:13]

[Melden] Profil von The big launch anzeigen    The big launch eine private Nachricht schicken   The big launch besitzt keine Homepage    Mehr Beiträge von The big launch finden

suuuuuuuuuuuuuuuper projekt und saubere verarbeitung!
das projekt verdient Lob!
mal ne frage:wieviel kostet Depron denn und wo kann man es kaufen?

Gardena 4ever
robby2001

Gardena Master of Rocketry


Moderator

robby2001

Registriert seit: Jan 2004

Wohnort: Osnabrück

Verein:

Beiträge: 2087

Status: Offline

Beitrag 114841 [Alter Beitrag03. März 2007 um 13:49]

[Melden] Profil von robby2001 anzeigen    robby2001 eine private Nachricht schicken   Besuche robby2001's Homepage    Mehr Beiträge von robby2001 finden

Moin!

Erst mal danke für die Blumen big grin

Depron ist spottbillig und bekommt man in jedem gut sortierten Baumarkt, oder halt im
Modellbauladen. Frag im Baumarkt aber besser nach Polystrol-Platten. Der Name "Depron"
ist denen im Baumarkt eher weniger geläufig.
Ne 3mm Platte (120cm x 80cm) kostet so um die 2 Euro. Die 6mm Platten sind kaum teurer.
Depron ist echt ein klasse Werkstoff. Kann man recht einfach kleben und ist für kleine
Modellflugzeuge DAS Baumaterial. Optimal, um "mal eben" einen kleinen Wurfgleiter zusammen
zu kleben.

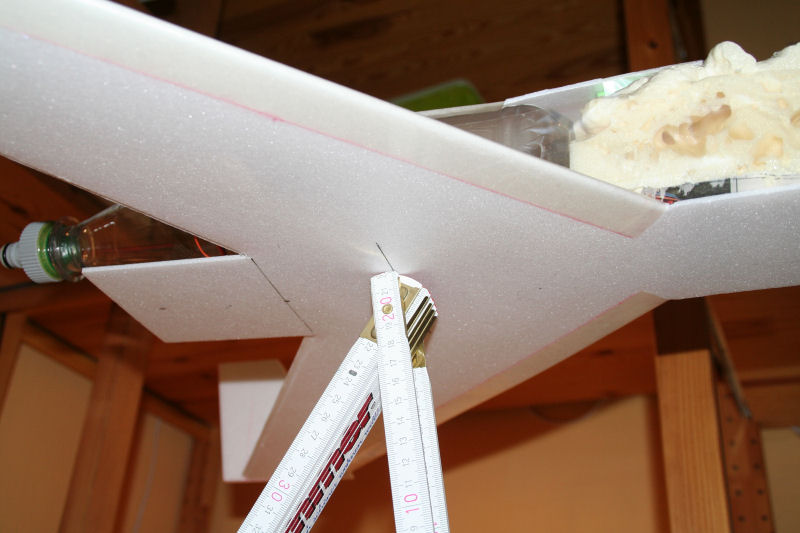

Es ging heute weiter. Zunächst hab ich den Flächenschwerpunkt vom alten Gleiter auf den neuen
übertragen. Der Schwerpunkt liegt 6,8cm vor der hinteren Flügelkante.

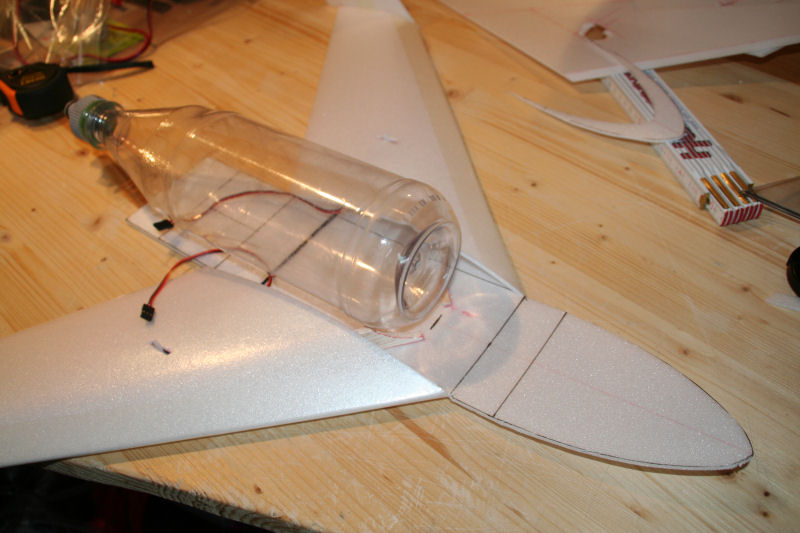

Aus der Gewichtsverteilung (ich hab den Akku und einen groben Schaumstoffblock mitgewogen)
ergibt sich eine Verschiebung des Drucktanks gegenüber der Freiflug-Version um 4cm nach
hinten.

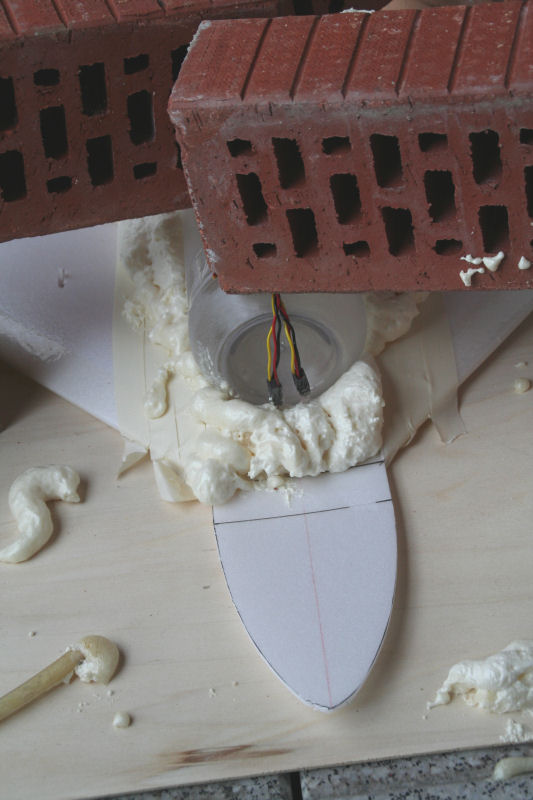

Tja, dann alles mit Ziegelsteinen beschwert und eingeschäumt.


Und jetzt wieder 24 Stunden warten *schnarch*

Gruß Robert
meanmachine

Epoxy-Meister

meanmachine

Registriert seit: Mai 2003

Wohnort: Frankfurt am Main

Verein: ;-)

Beiträge: 471

Status: Offline

Beitrag 115241 [Alter Beitrag09. März 2007 um 22:09]

[Melden] Profil von meanmachine anzeigen    meanmachine eine private Nachricht schicken   Besuche meanmachine's Homepage    Mehr Beiträge von meanmachine finden

das sieht ja mal richtig geil aus!!!cool
top weider soo

gruss saqib

Jede Prüfung setzt neue Maßstäbe
