Batkiter
PU-Meister
Registriert seit: Jun 2006
Wohnort: Moenchengladbach
Verein: Alleineflieger
Beiträge: 420
Status: Offline
|

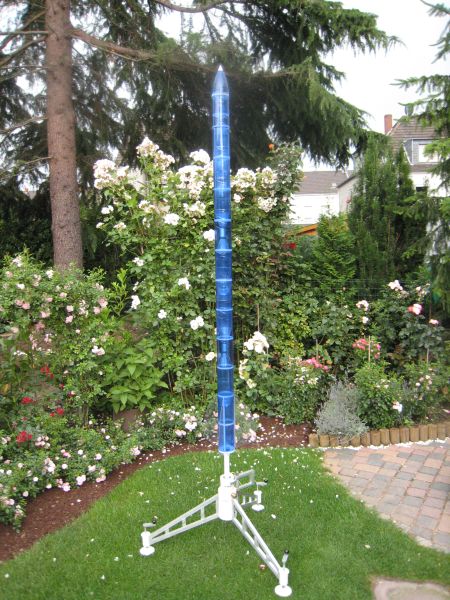

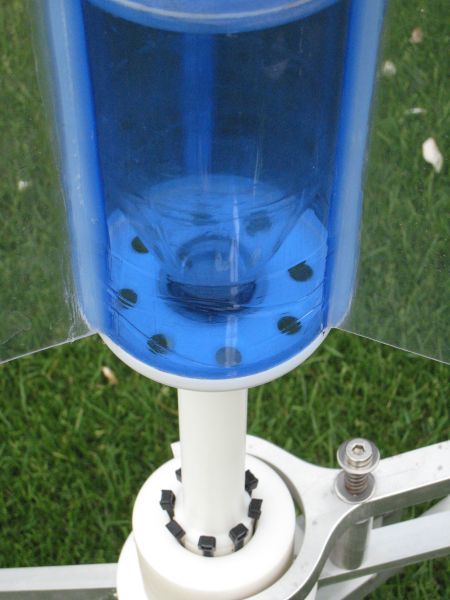

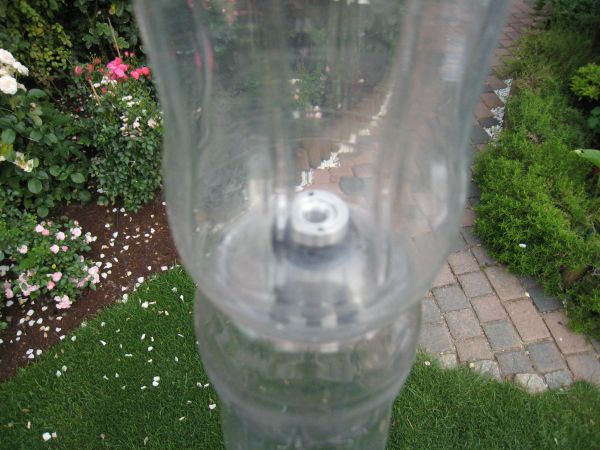

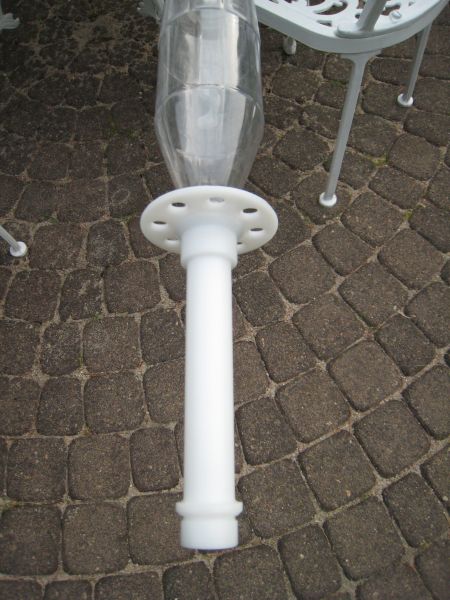

Die neue BLUE FLAME mit Hochdrucktank ist fertig. Mit dieser Rakete ist der erste Schritt in Richtung 500 Meter Marke möglich. Ich verwende 6 Coca-Cola Flaschen, die mit speziellen Boden- und Halsverschraubungen verbunden sind. Den ersten Drucktest habe ich bei 22bar abgebrochen, mehr gab der Kompressor nicht her. Die blaue Hülle mit den Leitflossen und der Spitze wird über den Drucktank gestülpt und ruht auf dem gelochten Bodenspant. Der Fallschirm-Ausstoß erfolgt durch ein neues Auswurfsystem mit Tomy-Timer. Dieses neue System beschreibe ich in einem anderen Beitrag. Die Düse hat einen Innendurchmesser von 17mm ist ist 200mm lang mit den entsprechende Düsengeometrie-Parametern. Startsystem: Cable-Tie-Launcher 30mm. Ein paar Bilder hängen an. Die Simulation be Clifford Heath bringt erstaunliche Werte. Gruß Batkiter
Geändert von Batkiter am 12. Juni 2007 um 20:09
Batkiter, der mit dem Drachen tanzt!
|
|
MarkusJ
Gardena Master of Rocketry
Moderator
Registriert seit: Apr 2005
Wohnort: Kandel
Verein:
Beiträge: 2148
Status: Offline
|
Nein, du übertreibsts aber auch gar nicht^^ ... 500 Meter is ja ne Kleinigkeit^^  Nicht schlecht, das ganze jetzt noch in dreistufig, und du lehrst die Smoker das fürchten ... ich lass mir die 500 Meter jetzt noch ein paar mal auf der Zunge zergehn ... 5 .. 0 .. 0 .. *staun* mfG Markus
WARNUNG: Dieser Beitrag kann Spuren von Ironie beinhalten
Ich bin weder eine Suchmaschine, noch ein Nachschlagewerk - PNs zu Themen die im Forum stehen oder dorthin gehören, werde ich nicht beantworten.
Bilder bitte NICHT über Imageshack oder andere Imagehoster einbinden!
|
|
Stefan Meyer
Wasserratte
Moderator
Registriert seit: Sep 2002
Wohnort: 28832 Achim
Verein: AGM
Beiträge: 819
Status: Offline
|
Habe ich doch befürchtet ... wenn es so lange ruhig bleibt, brütet der Claus etwas Neues aus  Hammerteil  ich bin nur am STAUNEN By the way, was ist das denn für ein Kompressor. Gruß Stefan
"Was Du auf morgen verschieben kannst, verschiebe! So gewinnst Du einen freien Tag" Tschechisches Sprichwort
|
|
andreasweber
Poseidon
Registriert seit: Sep 2006
Wohnort: Straubing
Verein: Alleineflieger (leider!)
Beiträge: 1093
Status: Offline
|
Ach du heilige *****! 500 Meter!! Genial!! Erzähl mal ein bisschen was zu deinem Launcher. Wie aufwendig war er das ganze dicht zu kriegen? Also den Launcher mein ich? Wie weit denkst du kannst du druckmäßig gehen? Gruß Andy
Meine Texte sind nach irgendeiner Rechtschreibreform verfasst! Welche weiß ich selber nicht so genau! ;-)
http://www.ichwerdegooglebenutzenbevorichdummefragenstelle.com/
|
|
wolke
PU-Meister
Registriert seit: Okt 2006
Wohnort: Hannover
Verein: Cumulus
Beiträge: 473
Status: Offline
|
Hi! Nicht schlecht! Hast Du die blaue Hülle wegen der Aerodynamik oder wegen zusätzlicher Druckbeständigkeit eingesetzt??? Aber 500 Meter sind doch schon ganz nett  Viele Grüße Oliver
Je mehr Käse, desto mehr Löcher.
Je mehr Löcher, desto weniger Käse.
Also: Je mehr Käse, desto weniger Käse.
|
|
Batkiter
PU-Meister
Registriert seit: Jun 2006
Wohnort: Moenchengladbach
Verein: Alleineflieger
Beiträge: 420
Status: Offline
|
Zitat:
Original geschrieben von andreasweber
Ach du heilige *****! 500 Meter!!
Genial!! Erzähl mal ein bisschen was zu deinem Launcher. Wie aufwendig war er das ganze dicht zu kriegen? Also den Launcher mein ich? Wie weit denkst du kannst du druckmäßig gehen?
Gruß Andy
Der Launcher ist absolut dicht aufgrund sehr enger Toleranzen und passender O-Ringe an der richtigen Stelle. Ich bin sicher, daß er 50bar problemlos wegsteckt. Das eingebaute 28mm Rückschlagventil ist unverzichtbar. Ich kann ja mal einen entsprechenden Beitrag über den Launcher einstellen, wenn Du Intresse hast. Die Fertigung war doch recht kompliziert. Gruß Claus
Batkiter, der mit dem Drachen tanzt!
|
|
Batkiter
PU-Meister
Registriert seit: Jun 2006
Wohnort: Moenchengladbach
Verein: Alleineflieger
Beiträge: 420
Status: Offline
|
Zitat:
Original geschrieben von wolke
Hi!
Nicht schlecht! Hast Du die blaue Hülle wegen der Aerodynamik oder wegen zusätzlicher Druckbeständigkeit eingesetzt???
Aber 500 Meter sind doch schon ganz nett
Viele Grüße
Oliver
Die blaue Hülle dient ausschließlich der besseren Aerodynamik, der innere Tank speichert die gesamte Energie. Gruß Claus
Batkiter, der mit dem Drachen tanzt!
|
|
gundi
PU-Meister
Registriert seit: Okt 2006
Wohnort: Bitzfeld
Verein:
Beiträge: 396
Status: Offline
|
Verdammt!!!!!
du gehst ja richtig ab!! 500 meter - was für eine stolze Zahl!! Ich bin gespannt auf den Flug! Wann gehts los?
Ich bin völlig platt...
mfg
Günther
Jammere nicht zu sehr über einen kleinen Schmerz. Das Schicksal könnte ihn durch einen größeren heilen!! (Friedrich Hebel)
|
|
Scorpion_XIII
Poseidon
Registriert seit: Jun 2005
Wohnort:
Verein:
Beiträge: 1154
Status: Offline
|
Ja, wieder einmal sitzen wir staunend vor dem PC Ich bin begeistert, was du da wieder entwickelt hast. Bei diesen hohen Drücken sind die Werte von Beschleunigung, Geschwindigkeit, Höhe... einfach unglaublich. Man müsste beim nächsten Flugtag einen SALT oder sowas mitfliegen lassen.  Hast du denn einen portablen Kompressor, der diese Drücke auch auf dem Feld bereitstellt? Der SKS ist bei diesen Drücken ja Kinderkram Da bin ich mal auf den Erstflug gespannt!!! Grüße Scorpion_XIII
t(h)rust in GARDENA
|
|
Poohvogel
PU-Meister
Registriert seit: Mär 2007
Wohnort: Beckingen(Saarland)-es kann nur eines geben !
Verein: PaSo RoketClub neV/ Raketenclub Hanau
Beiträge: 325
Status: Offline
|
Zitat:
Original geschrieben von Batkiter
Die neue BLUE FLAME mit Hochdrucktank ist fertig.
Mit dieser Rakete ist der erste Schritt in Richtung 500 Meter Marke möglich.
Gruß Batkiter
Hi
Wen erstaunst! Wenns einer schafft dann doch Batkiter!!!!!!!!!!!
Muss schon sagen: Geil -Geil am Geilsten!!!!!!!!!Sagenhafte Arbeit!!!
lange Rede kurzer Sinn - Ich will Videos von dem Teil sehen (Gier,Gier,will sehen..)
Gruß Uwe
Was nennen die Menschen am liebsten dumm? Das Gescheite, das sie nicht verstehen.
Eines Tages wird man offiziell zugeben müssen, daß das, was wir "Wirklichkeit" getauft haben, eine noch größere Illusion ist als die Welt des Traumes.
Das Weltall ist ein Kreis, dessen Mittelpunkt überall, dessen Umfang nirgends ist.
|
|
|
12. Juni 2007 um 19:59]
