Art Applewhite hat einige ungewöhnliche Flugobjekte entworfen, u.a. den Flying Saucer.
Ich habe den schon einige Male aus Papier gebaut, sie fliegen wirklich toll.
Was liegt da näher als einmal zu versuchen so ein Teil auszudrucken.

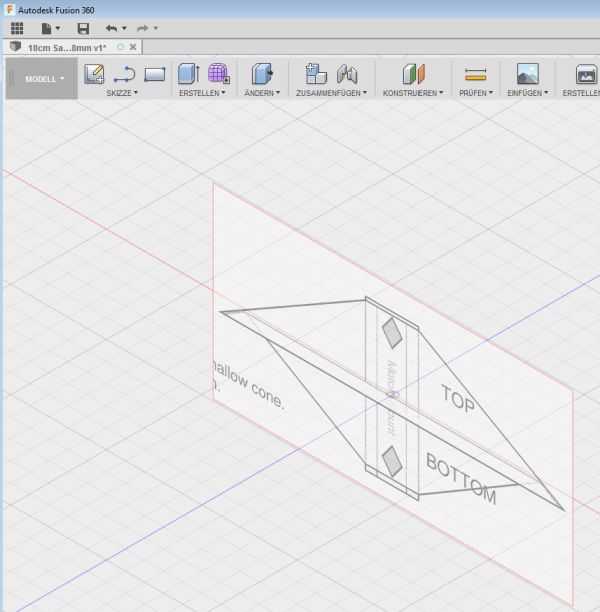

Einen Bauplan kann man sich auf der Website ansehen, das Bild dazu kopiere ich und füge es als projiziertes Bild in meine Arbeitsfläche:



Fusion360 hat da eine extrem nützliche Funktion, und zwar kann man das Bild kalibrieren, man zieht dazu eine bekannte Länge des Bildes mit einer Linie nach und trägt dann ein wie lange die Linie sein soll, das Bild wird dann automatisch skaliert.

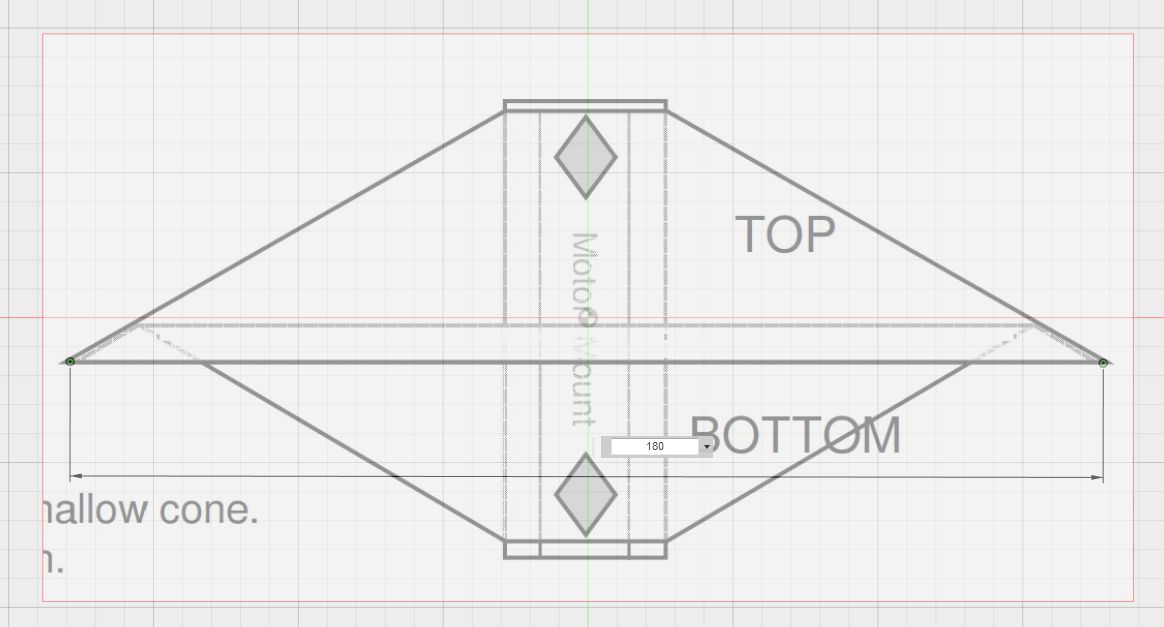

Dann kann man eine Skizze direkt auf das Bild malen und bemaßen:

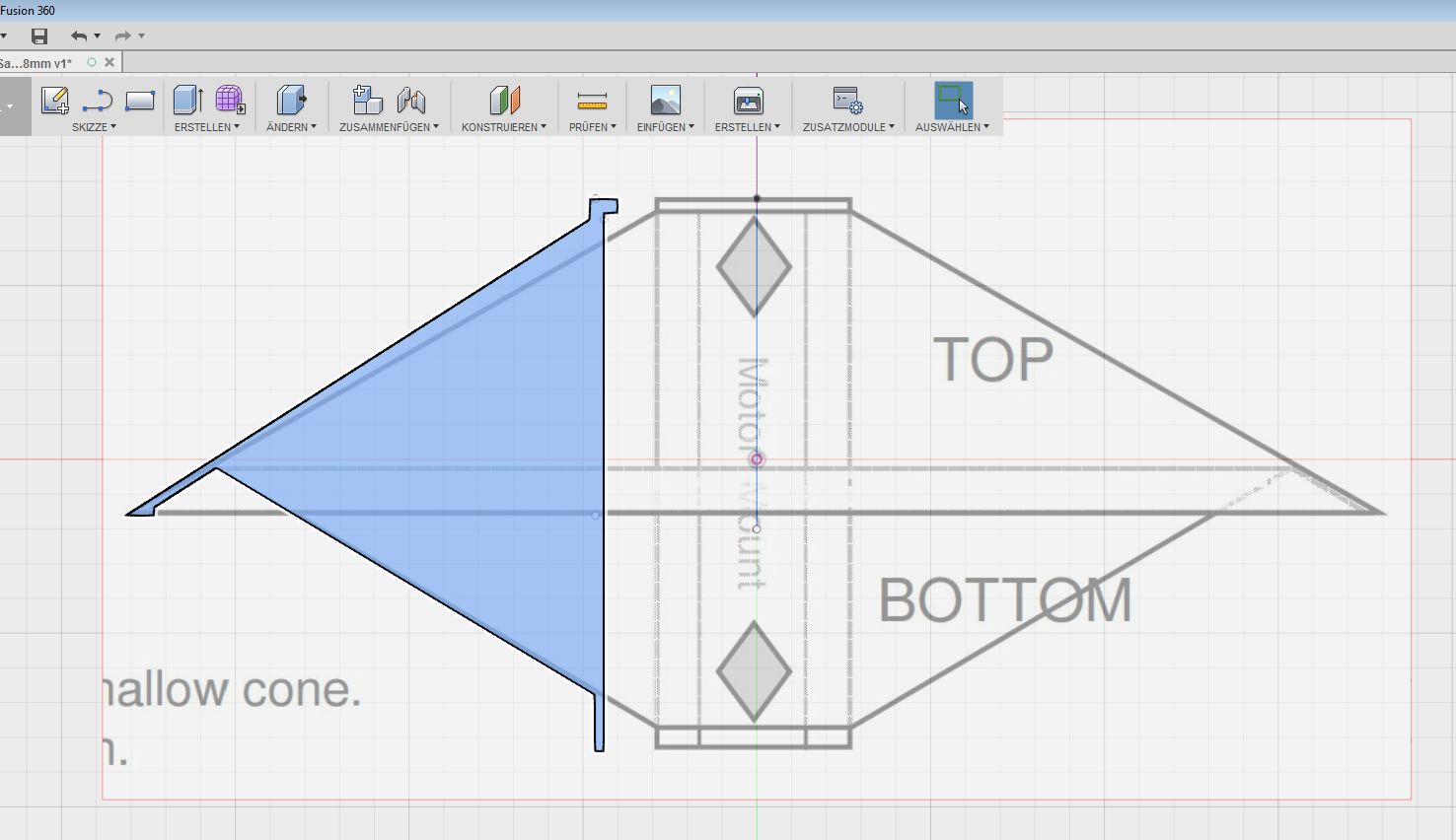

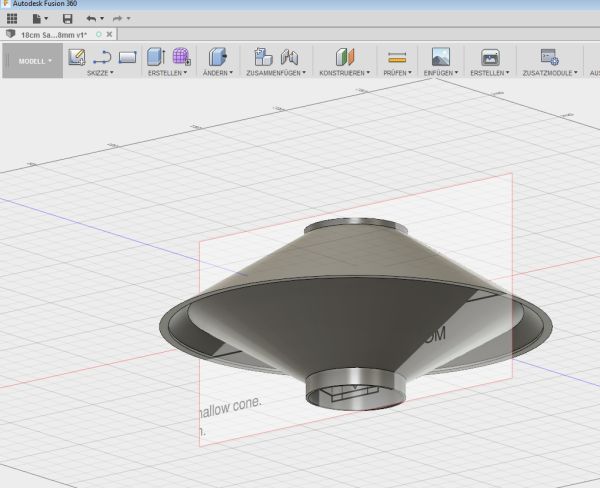

Die Kontur wird um eine Achse gedreht, und fertig ist der Saucer:

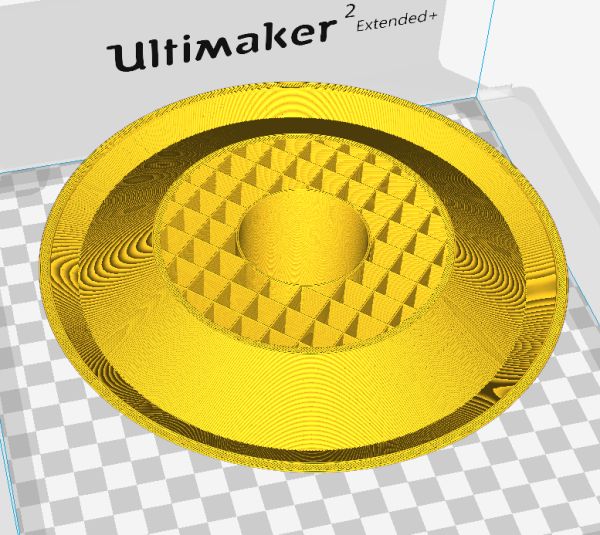

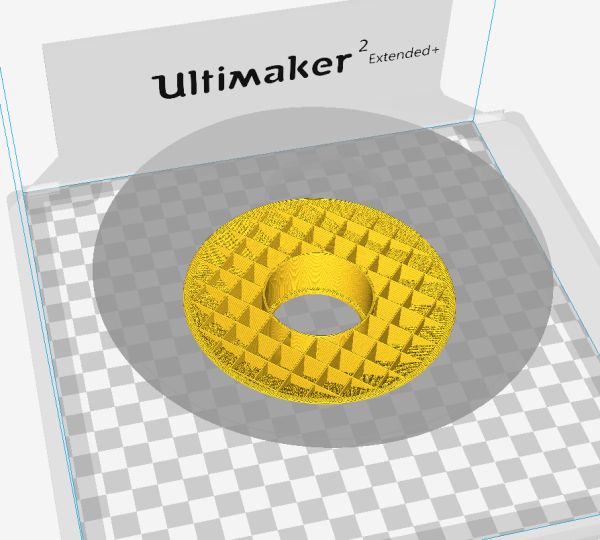

Das Ganze dann in die Schnittsoftware geladen schaut dann so aus:





Man sieht, das Innere ist mit 10% gefüllt, sonst wird es zu schlapp. Das Ganze Teil ist 18 cm Durchmesser und bekommt nachher mittig einen 3er Cluster mit D3-Motoren. Der Einsatz wird aus Röhrchen und 2 Spanten geformt.

Druckzeit liegt bei 18 Stunden, das muss also heute Nachtschicht machen.
Ich bin gespannt ob die Schrägen so funktionieren, aber es dürfte klappen.

Morgen gibts mehr..

Hallo Louis,
tolles Teil
Mal ein Tip zum Infill bei runden Objekten, mach die Waben nicht um 45° gedreht zur X oder Y Achse da laufen dann immer beide Stepper um das Infill zu drucken. Einfach parallel zur X oder Y Achse dann läuft immer nur ein Motor und kannst mehr Gas geben
Gruß
Andreas

Kannst du das Modell irgendwo hochladen? Wird es mir auch gerne drucken

schick, man kommt mit einem 3d drucker auf ideen

Ich werde es hochladen wenn alles gut geht.

Ich musste das Modell teilen, weil die Schrägen so freihängend ziemlich wellig wurden. Dann habe ich die Maschine auch wieder auf 0,4mm Düse umgebaut, das dauert dann gleich doppelt so lang, Druckzeit ist jetzt irgendwo bei 2 Tagen.. Der obere Teil läuft seit gestern Nachmittag, dürfte heute mittag fertig sein und sieht soweit prima aus. Teil 2 kommt dann heute Nacht.

Dann wissen wir ob das Modell so ok ist.

Danke für den Tipp mit den Achsen, macht Sinn, werde ich mal so umstellen.

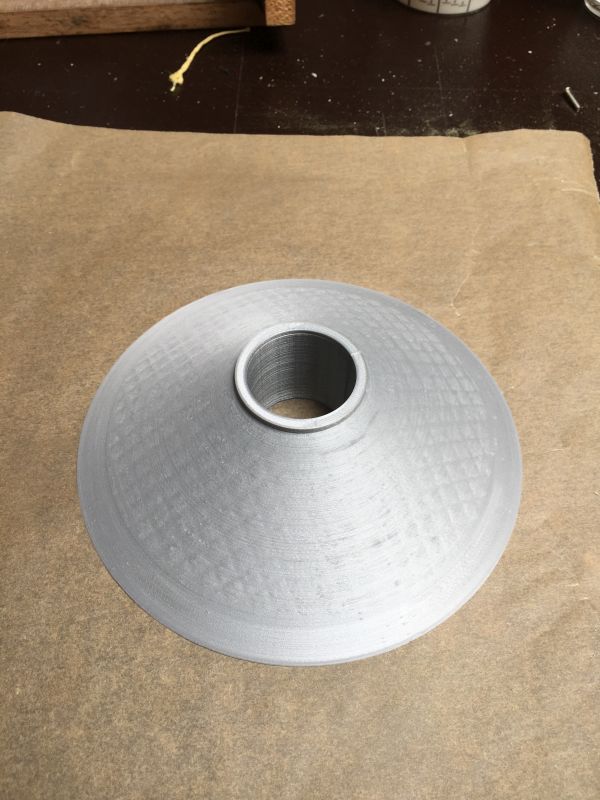

Der obere Teil ist fertig, und ist gut geworden:

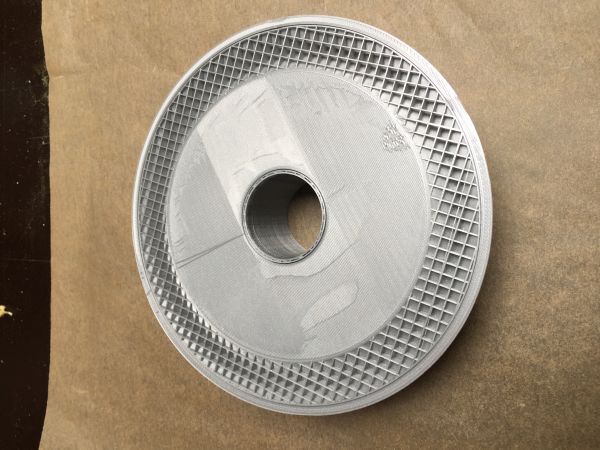

Jetzt ist Teil 2 unterwegs...

Geändert von Lschreyer am 05. Juli 2017 um 18:57

Du kannst sonst auch mit Supports drucken irgend wann kommt man dann nicht mehr drum rum ;D .

Nachteil man muss dann auf jeden Fall die Oberfläche bearbeiten.

Ist das silbernes PLA? Merkst du da einen Unterschied im Druck?

Ja, ist silber, druckt sich aber ganz normal.

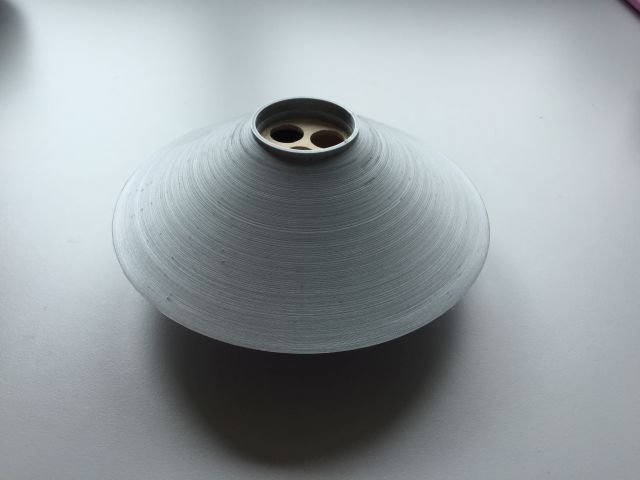

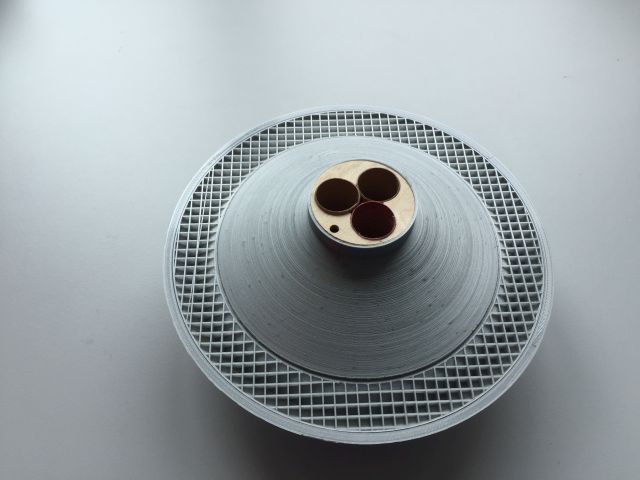

Der Saucer ist soweit fertig:




Ich versuche heute mal den Testflug zu machen, bin gespannt, er ist ziemlich schwer geworden.
