| Autor | Thema |
|---|---|
|
Trevize
SP-Schnüffler Registriert seit: Jan 2008 Wohnort: nahe Gö Verein: Solaris, TRA (L1), AGM Beiträge: 929 Status: Offline |
Beitrag 7648140
, Contrail-Hybride
[
 24. September 2020 um 08:24]
Guten Morgen,
an alle, die ein 29er und/oder 38er Contrail-Casing und einen Messchieber besitzen: Messt bitte einmal (oder mehrmals) den Innendurchmesser des Casings und postet den Wert hier. Ich brauche möglichst viele Messwerte um etwaige Fertigungstoleranzen zu erfassen. Grüße Hagen |
|
Diplom-Pyromane
SP-Schnüffler Registriert seit: Jun 2007 Wohnort: Köln-Bonn Verein: Solaris Beiträge: 974 Status: Offline |
Beitrag 7648142
[
24. September 2020 um 08:49]
Was hast Du vor ? Ersatzrohre für uns herzustellen
 ? Eigenbau Hybrid ?Ich bräuchte ein 75´er Rohr  Ich schick mal was heute abend, kann aber nur an den Enden abgreifen. Geändert von Diplom-Pyromane am 24. September 2020 um 08:50 |
|
heijo216
Epoxy-Meister Registriert seit: Jul 2012 Wohnort: 53505 Berg-Vellen Verein: FAR/Solaris/LSC-Zülpich/AGM Beiträge: 354 Status: Offline |
Beitrag 7648144
[
24. September 2020 um 12:45]
Hallo Hagen,
ich habe auch eine Digital-Schieblehre! 38mm Contrail-Hybrid-Rocket-Motor l=16inches! Düsenseite 33,75mm Bulkheadseite 33,70mm Injector 33,50mm Bulkhead 33,50mm O-Ring d=3,25mm, die sind Dicker als die für den BC-125 vom Ernst! Die Werte schwanke bei mehrmaliger Messung! Gruß....Heijo |
|
Trevize
SP-Schnüffler Registriert seit: Jan 2008 Wohnort: nahe Gö Verein: Solaris, TRA (L1), AGM Beiträge: 929 Status: Offline |
Beitrag 7648145
[
25. September 2020 um 13:04]
Danke Heijo!
|
|
RalfB
Grand Master of Rocketry
Registriert seit: Apr 2004 Wohnort: Verein: AGM, Tripoli L2 Beiträge: 2810 Status: Offline |
Beitrag 7648146
[
25. September 2020 um 13:23]
He Jungs,
wie sieht es aus, sollen wir einen Forums-Hybrid entwickeln? Also alle Teile aus EU, mit metrischen Abmessungen? Die Alurohre kann man von der Stange kaufen. Alu 38x2 Ob die Qualität /Material OK ist kann ich allerdings bis jetzt nicht beurteilen. Gruß Ralf Geändert von RalfB am 25. September 2020 um 13:24 #Don’t Look Up |
|
Diplom-Pyromane
SP-Schnüffler Registriert seit: Jun 2007 Wohnort: Köln-Bonn Verein: Solaris Beiträge: 974 Status: Offline |
Beitrag 7648148
, Forums Hybrid
[
25. September 2020 um 14:13]
Ja, gerne. Ich wollte das alleine schon machen und habe mit Vorüberlegungen gespielt, wäre aber mal eine gute Nutzung unserer "Schwarm-Kenntnisse".
Standard Alu geht, im Hinblick auf Temperaturbeständigkeiten, Wandstärken (Warmstreckgrenze) und Eloxierfähigkeit würde ich anderes Alu (aushärtbar) verwenden. Ich hätte da 6060 T6 Grade genommen. Aber die Motorenbauer sind eingeladen heftig zu widersprechen. Gruß Thomas Geändert von Diplom-Pyromane am 25. September 2020 um 14:14 |
|
Andreas B.
Grand Master of Rocketry Registriert seit: Nov 2002 Wohnort: Freistaat Sachsen Verein: AGM (P2,L2) TRA#9711 Beiträge: 5250 Status: Offline |
Beitrag 7648152
[
25. September 2020 um 18:18]

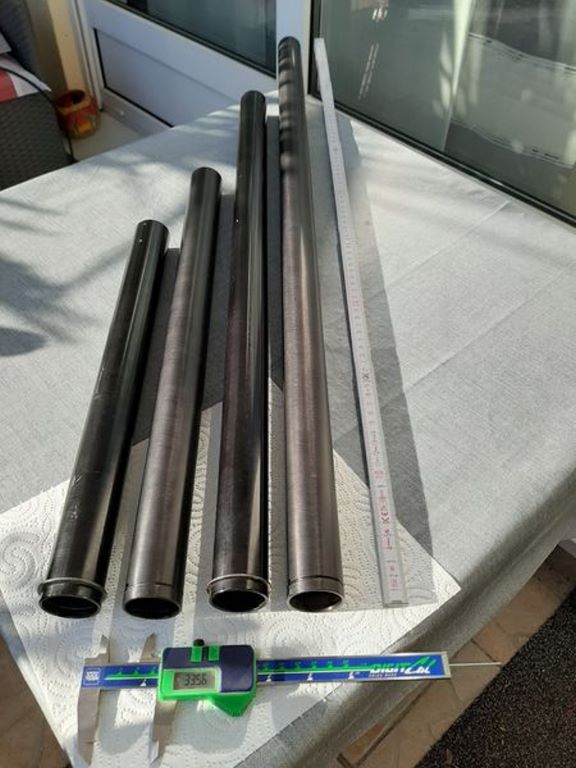

Zitat: Hallo Hagen, ich habe 4 Stück 38er Contrail Motoren im Einsatz. das wären: 16 Inches = 40,64 cm 20 " = 50,80 cm 28 " = 71,12 cm 36 " = 91,44 cm das Lange 48 " = 121.92 cm habe ich nicht, das ist mir einfach zu lang...;-) die 29er Contrail-Casings verwende ich bisher nicht aber Torsten... Geändert von Andreas B. am 25. September 2020 um 18:22 |
|
Andreas B.
Grand Master of Rocketry Registriert seit: Nov 2002 Wohnort: Freistaat Sachsen Verein: AGM (P2,L2) TRA#9711 Beiträge: 5250 Status: Offline |
Beitrag 7648154
[
25. September 2020 um 18:29]

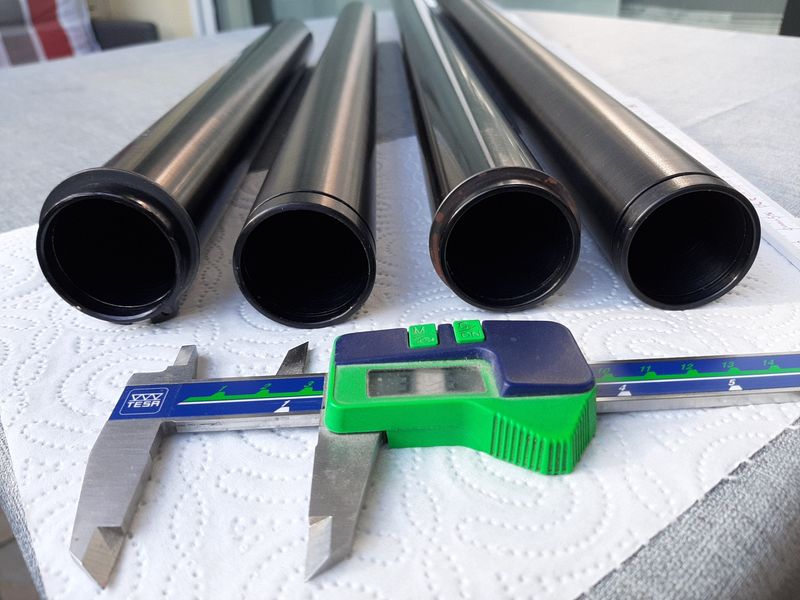

Beim vermessen der Rohrinnendurchmesser meiner 38er Contrail Motoren, mehrmals und auf beiden Seiten ergaben sich folgende Werte:
1. der kleinste gemessene Innendurchmesser 33,36 mm 2. der größte gemessene Innenrohrdurchmesser 33,85 mm 3. der am meisten gemessene Mittelwert 33,70 mm |
|
Trevize
SP-Schnüffler Registriert seit: Jan 2008 Wohnort: nahe Gö Verein: Solaris, TRA (L1), AGM Beiträge: 929 Status: Offline |
Beitrag 7648156
[
25. September 2020 um 18:40]
Danke, schwankt ja ganz ordentlich. Das hatte ich befürchtet. Thema Eigenbau: Fabian hat vor einiger Zeit eine sehr praktikable Lösung vorgestellt, die auf AT-Casings beruht. Verschlüsse/Verbindungsstücke hat er selbst gedreht. Soweit ich mich erinnern kann, gab es sogar schon erfolgreiche Testläufe. |
|
Diplom-Pyromane
SP-Schnüffler Registriert seit: Jun 2007 Wohnort: Köln-Bonn Verein: Solaris Beiträge: 974 Status: Offline |
Beitrag 7648157
, Fabians Hybride
[
25. September 2020 um 19:15]
Ja, Du hast recht, Fabians Hybride sind wirklich eine smarte Lösung. Ich würde dazu auch überhaupt nicht in Konkurrenz treten wollen, aber ich denke an ein größeres Casing, das er, glaube ich, nicht im Programm hat, werde mich aber bei ihm erkundigen, welche Pläne er für die Zukunft hat. Er hat ja für die Reloads auch sehr gute und preiswerte Ansätze.
38 mm casings sind meiner Ansicht nach nur sinnvoll bis in den I bis unteren J Impuls Bereich, danach wird der Motor so lang, daß die Raketen Mean Machine Formen bekommen. Ich habe Interesse an einem 75 mm casing und der Kauf eines Aerotech Casings in einer guten Länge für Hybrideinsatz ist wahrscheinlich mindestens genauso teuer wie ein Contrail 75 mm M-Casing. Grüße Thomas |
