MatthiasA
Raketenbauer
Registriert seit: Jan 2017
Wohnort: Rheinfelden
Verein: AGM e.V. / ARGOS
Beiträge: 117
Status: Offline
|

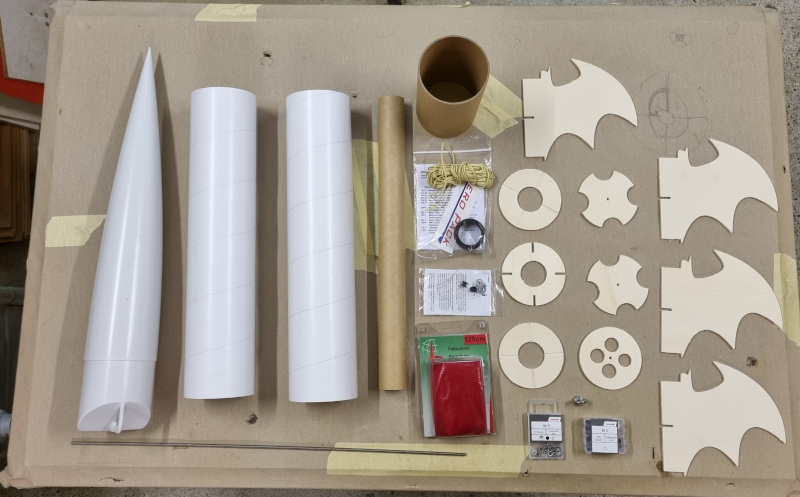

Hallo zusammen, hier mein erster Post zum Baubericht meiner offiziellen Level 1 Rakete.  Auch wenn die Idee nicht ganz neu ist, habe ich beschlossen eine "Batman"-Rakete zu bauen. Die Rakete basiert auf 4 inch Rohren und einer Spitze von Apogee. Ich werde im Koppler einen Baffle verbauen und die Flossen möchte ich über "Nut und Feder" mit allen drei Zentrierringen zum Motorrohr verbinden. Die Rakete selbst habe ich in FreeCAD gezeichnet und alle Teile auf meiner CNC 3040 gefräst. Anbei eine erste Frage an die Runde: Wie ernst ist denn die Meldung "Gezackte Ecken in Leitwerken können unpräzise Ergebnisse liefern" von OpenRocket zu nehmen. Ich hätte jetzt mal ein halbes Kaliber mehr spendiert und gut ist?!  Viele Grüße, Matthias
|
|
MatthiasA
Raketenbauer
Registriert seit: Jan 2017
Wohnort: Rheinfelden
Verein: AGM e.V. / ARGOS
Beiträge: 117
Status: Offline
|
Guten Morgen, der Baffle ist fertig. Die Gewindestange bringt ein paar Gramm mit, verteilt den Impuls aber hoffentlich schön auf alle drei Spante. Viele Grüße, Matthias
|
|
MatthiasA
Raketenbauer
Registriert seit: Jan 2017
Wohnort: Rheinfelden
Verein: AGM e.V. / ARGOS
Beiträge: 117
Status: Offline
|
Hallo zusammen, gestern habe ich die drei Zentrierringe mit dem Motorrohr verklebt und dabei darauf geachtet, dass die Flossen stramm in der oberen und unteren Nut sitzen. Die geschlitzte Verbindung in der Mitte richtet die Flosse richtig aus.  Heute habe ich dann das Körperrohr geschlitzt, und die Railbuttons eingesetzt. Dann mit viele Epoxy die Motorhalterung eingeschoben und die Flossen direkt eingesteckt/geklebt. Bin echt happy...die sitzen direkt so fest, dass das Ausrichten kein Thema war und die Stabilität sollte über die strukturelle Verbindung zu allen drei Zentrierringen eigentlich top sein...  Am langen Wochenende wird jetzt der Baffle eingeklebt und dann gespachtelt und lackiert. Allen die fahren können, wünsche ich viel Spaß am Wochenende. Viele Grüße, Matthias
|
|
littlefeat
Raketenbauer
Registriert seit: Apr 2003
Wohnort: Lö-Stetten
Verein: AGM, ARGOS, TRA
Beiträge: 129
Status: Offline
|
Hallo Mathias,
sieht super aus.
Welcher Motor soll's denn werden!
Freu mich schon deine Batman fliegen zu sehen.
BG Jürgen
|
|
MatthiasA
Raketenbauer
Registriert seit: Jan 2017
Wohnort: Rheinfelden
Verein: AGM e.V. / ARGOS
Beiträge: 117
Status: Offline
|
Zitat:
Original geschrieben von littlefeat
Hallo Mathias,
sieht super aus.
Welcher Motor soll's denn werden!
Freu mich schon deine Batman fliegen zu sehen.
BG Jürgen

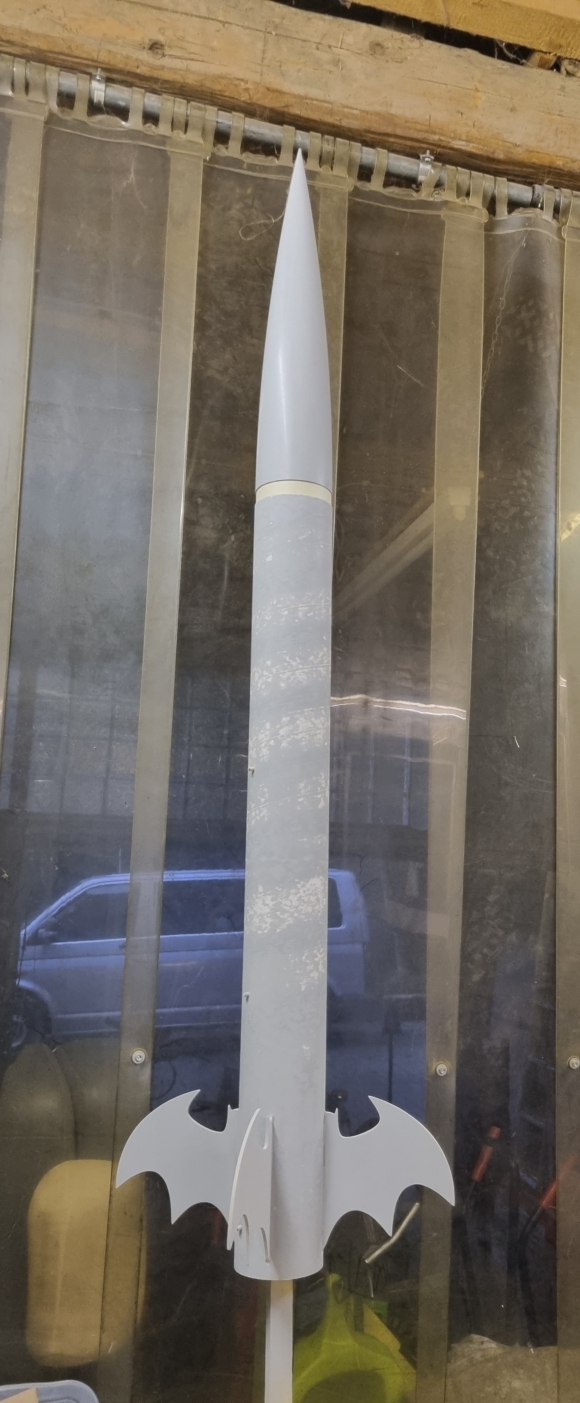

Hi Jürgen, danke, ich freu mich auch drauf. Ich plane mit nem H123W oder H163, beide Aerotech 38/240. Aber mal abwarten was das Teil wiegt, bis es fertig ist.  Zwischenzeitlich ist alles verklebt und verbaut und ich habe zwei Runden Spachtel und Schleifen hinter mir...es wird. Viele Grüße, Matthias
Geändert von MatthiasA am 28. Mai 2022 um 12:20
|
|
MatthiasA
Raketenbauer
Registriert seit: Jan 2017
Wohnort: Rheinfelden
Verein: AGM e.V. / ARGOS
Beiträge: 117
Status: Offline
|

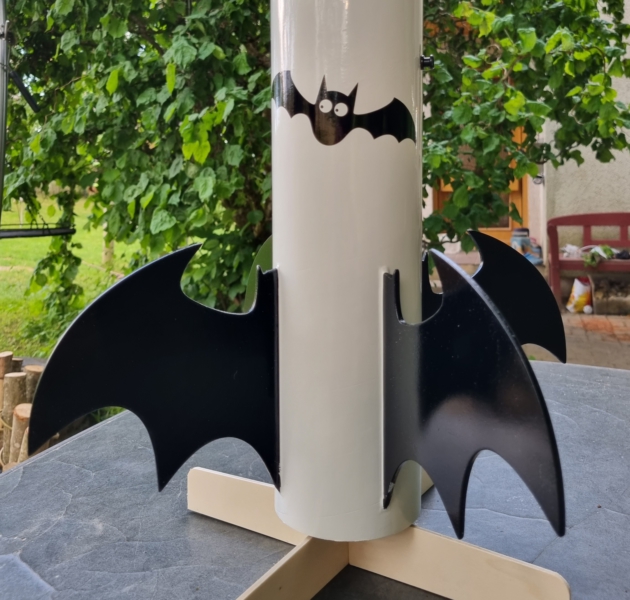

Hallo zusammen, die weiße Lackierung ist nicht ganz so gut geworden wie ich es gerne gehabt hätte, aber insgesamt bin ich happy. 1,4 m groß, 1100 gr schwer, das heißt mit dem geplanten H148R sollte das gute Stück auf rund 475 m kommen.. so wirds gemacht. Das nächste Projekt wird eine Falcon Heavy mit Straponboostern. Alles mit 24mm Treibsätzen, wieder was eher kleines und feines. Viele Grüße, Matthias
|
|
Andreas B.
Grand Master of Rocketry
Registriert seit: Nov 2002
Wohnort: Freistaat Sachsen
Verein: AGM (P2,L2) TRA#9711
Beiträge: 5249
Status: Offline
|
He Matthias, ist ein tolles Teil geworden ! Andreas
Nicht quatschen, machen ;-)! http://www.megacluster.de
|
|
RalfB
Grand Master of Rocketry
Moderator
Registriert seit: Apr 2004
Wohnort:
Verein: AGM, Tripoli L2
Beiträge: 2810
Status: Offline
|
Mega cooles Finnisch.
Ich wünsche Dir einen erfolgreichen Erstflug.
Gruß Ralf
#Don’t Look Up
|
|
MatthiasA
Raketenbauer
Registriert seit: Jan 2017
Wohnort: Rheinfelden
Verein: AGM e.V. / ARGOS
Beiträge: 117
Status: Offline
|
Zitat:
Original geschrieben von RalfB
Mega cooles Finnisch.
Ich wünsche Dir einen erfolgreichen Erstflug.
Gruß Ralf

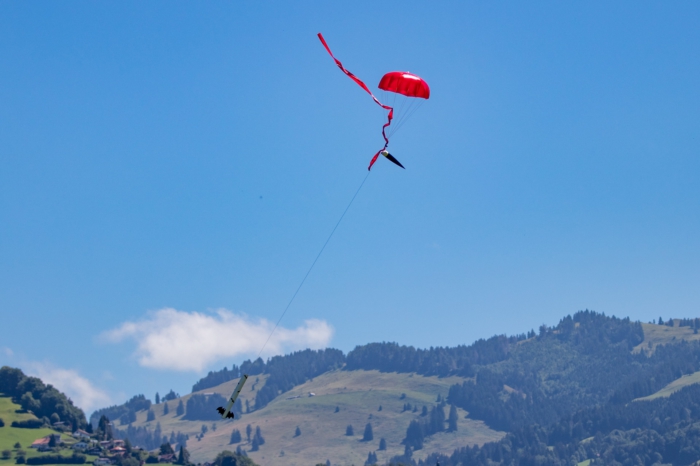

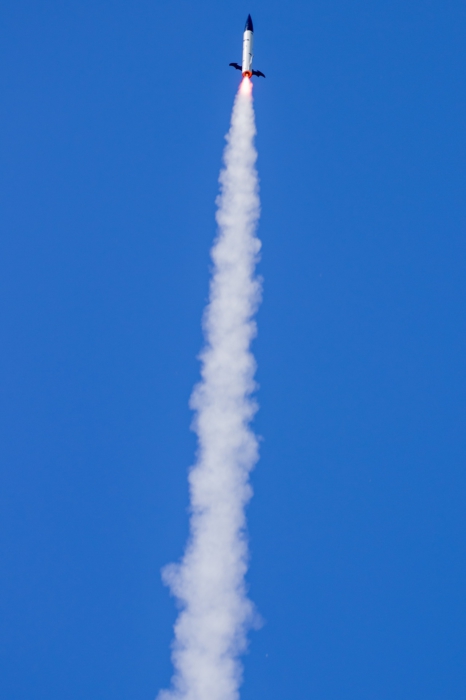

Danke! Zum Abschluss des Bauberichts drei Bilder vom erfolgreichen L1-Flug. Grüße, Matthias.
|
|
RalfB
Grand Master of Rocketry
Moderator
Registriert seit: Apr 2004
Wohnort:
Verein: AGM, Tripoli L2
Beiträge: 2810
Status: Offline
|
Sieht klasse aus, Glückwunsch. Super Panorama. Hattest Du ein Dualdeployment drin oder war der Strömer nur für die Sichtbarkeit?
Geändert von RalfB am 14. Juli 2022 um 12:34
