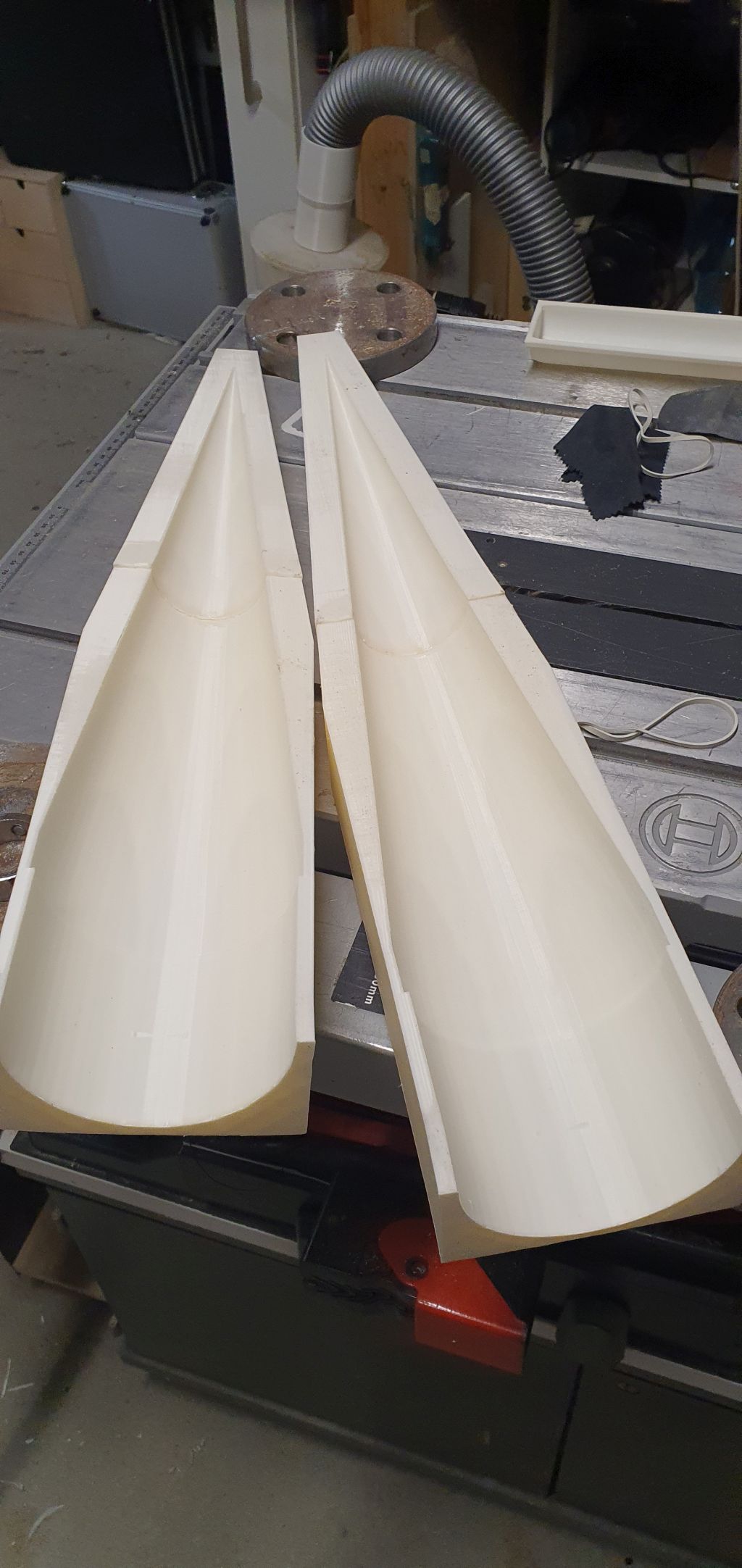

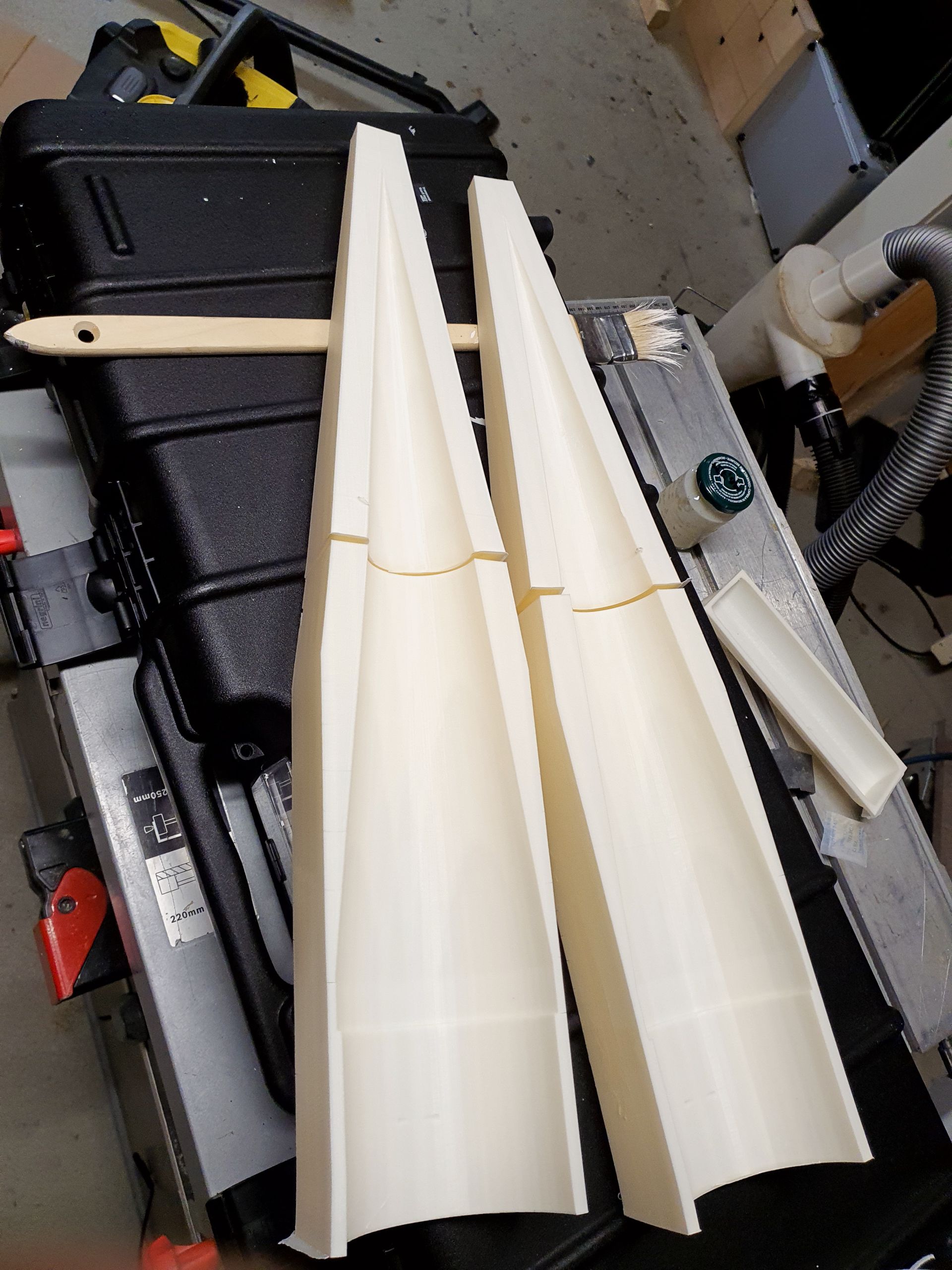

Hallo, bei dem bescheidenen Wetter und da ich eine Drucker mit einem Druckraum von 300x300x400 zur Verfügung hab, habe ich ein lange beschlossenes Projekt begonnen. (Kommentare, Anmerkungen u.a. erwünscht) Wie im Titel erwähnt, habe ich vor, meine SR4 von 62mm auf 100mm zu vergrößern. Die Spitze wird aus Glasfaser, die Rohre sind von PML, Motorrohr 54mm und die Flossen ..? zeigt sich dann. Begonnen habe ich mit einer Druck-Orgie für die Form der konischen Spitze. Bei einem breiten Längenverhältnis von ca.1:5 ist die Form 610mm lang.
Geändert von RalfB am 16. Juli 2024 um 20:46
#Don’t Look Up
|
|
RalfB
Grand Master of Rocketry
Moderator
Registriert seit: Apr 2004
Wohnort:
Verein: AGM, Tripoli L2
Beiträge: 2798
Status: Offline
|

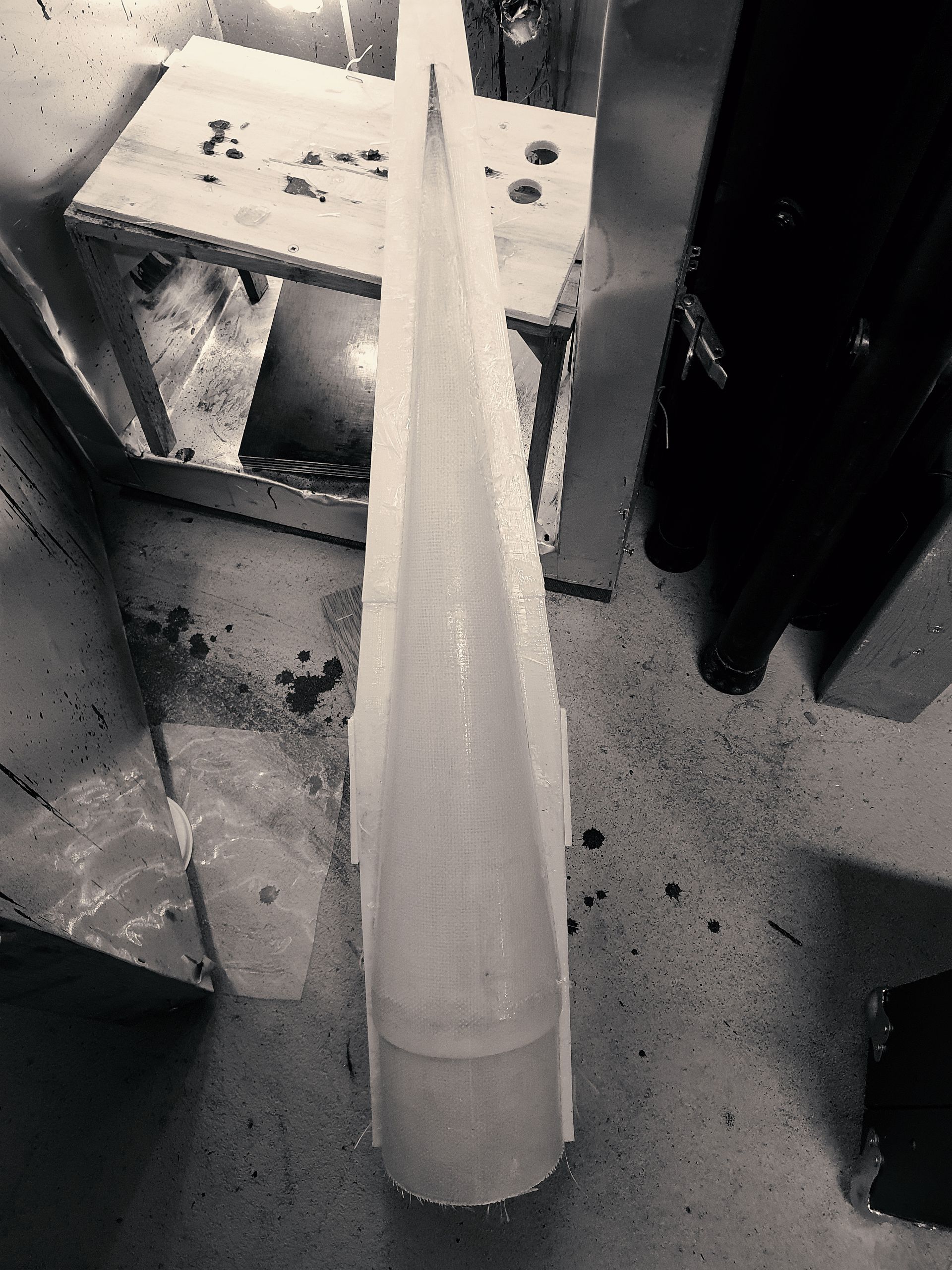

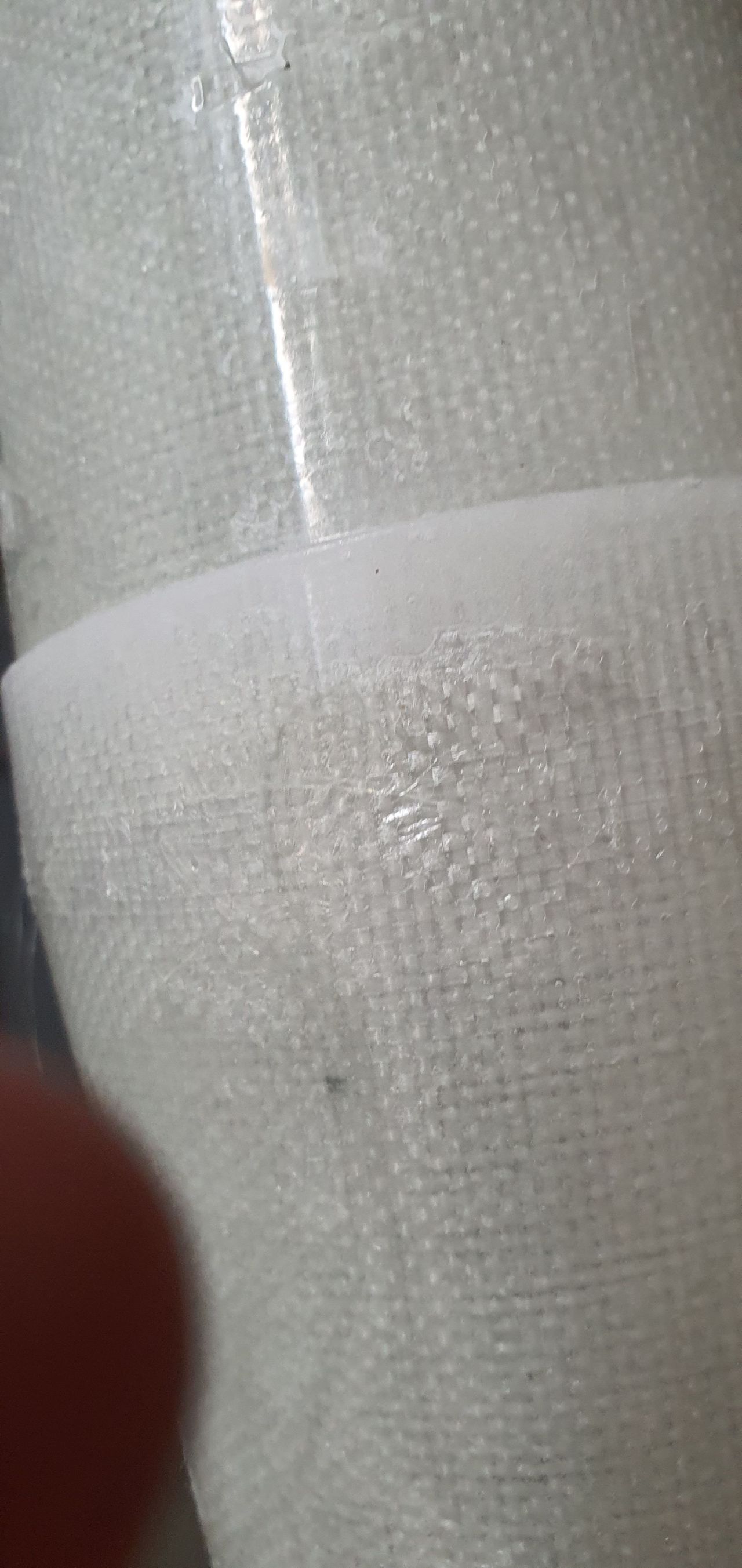

Das Laminieren und entformen war wie schon bei den vorherigen Formen kein Problem.  Die Kante ist ist auch klasse geworden. Nur die Überlappung ist nicht so toll geworden. Die Längsnaht werde ich spachteln müssen.
#Don’t Look Up
|
|
RalfB
Grand Master of Rocketry
Moderator
Registriert seit: Apr 2004
Wohnort:
Verein: AGM, Tripoli L2
Beiträge: 2798
Status: Offline
|

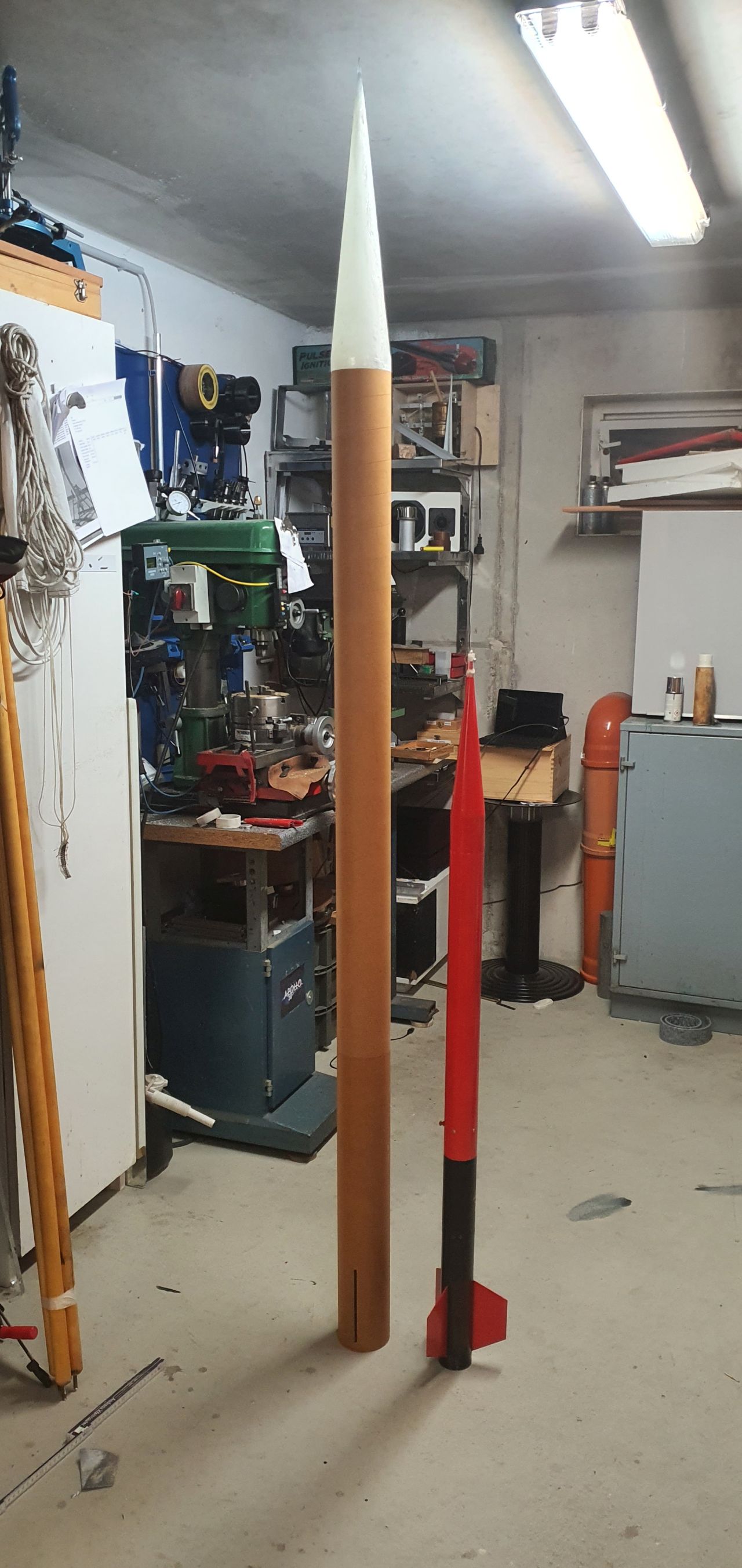

Der Konus sitzt schön gerade auf dem Rohr. Hier der Größenvergleich zum Original.
#Don’t Look Up
|
|
RalfB
Grand Master of Rocketry
Moderator
Registriert seit: Apr 2004
Wohnort:
Verein: AGM, Tripoli L2
Beiträge: 2798
Status: Offline
|

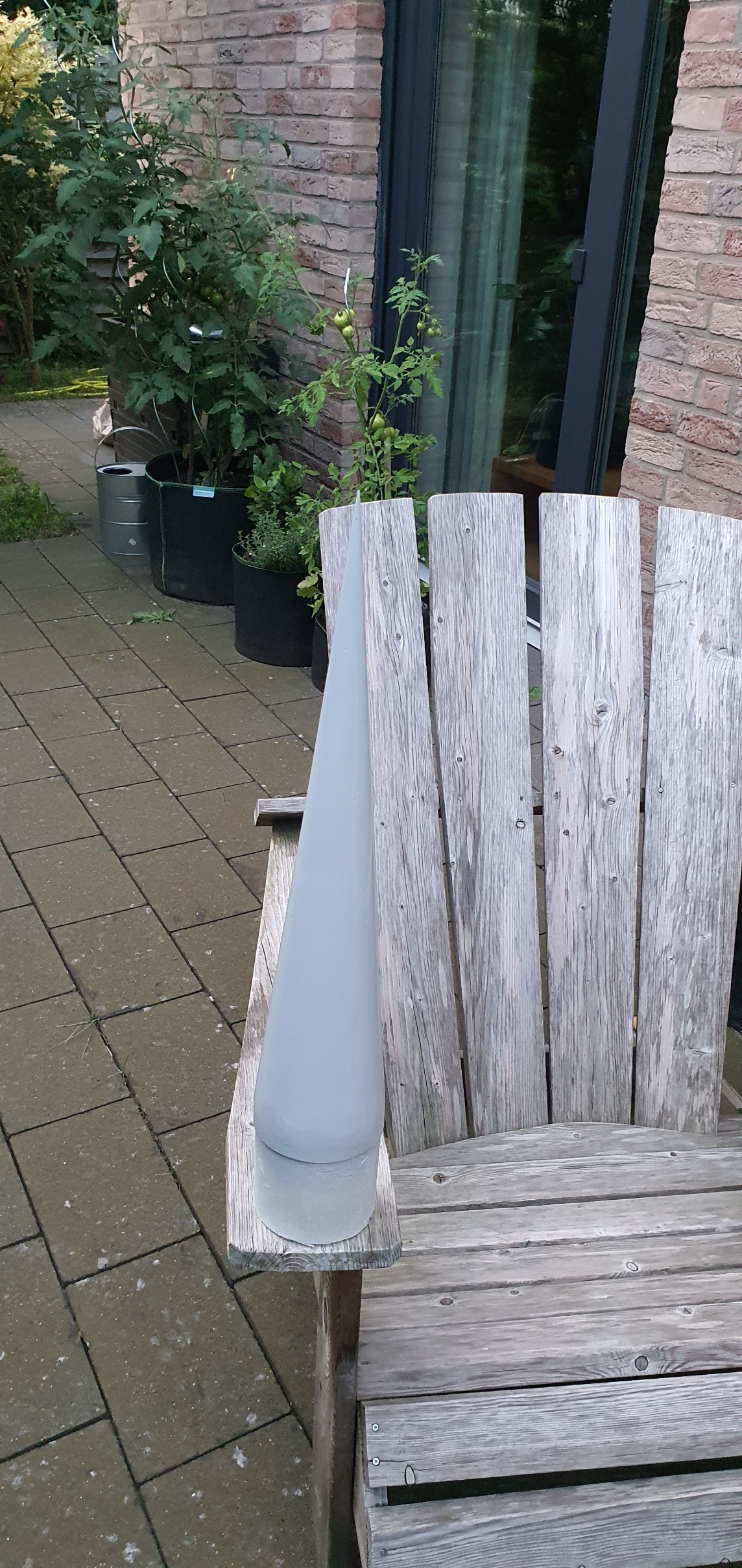

Erste mal Spritzspachtel
#Don’t Look Up
|
|
Roman
Archiv-Moderator
Registriert seit: Feb 2001
Wohnort:
Verein: Ramog
Beiträge: 1971
Status: Offline
|
Sehr cool Ralf!  Krass, wie sehr 3D-Druck den Formenbau vereinfacht hat, wenn ich mir überlege, was eine Form für eine Spitze in der Größe mal für ein Aufwand war..
'Technisch gesehen hat alles funktioniert!'
-Ich (oft kopiert)
|
|
RalfB
Grand Master of Rocketry
Moderator
Registriert seit: Apr 2004
Wohnort:
Verein: AGM, Tripoli L2
Beiträge: 2798
Status: Offline
|
Der klassische Formenbau ist toll, muss man aber erstmal können. Da kommt mir der 3D Druck schon entgegen. Das ist wirklich einfach, preiswert und erstaunlich haltbar. Einige Formen hab ich schon 4 bis 5 mal genutzt.
Gruß Ralf
#Don’t Look Up
|
|
RalfB
Grand Master of Rocketry
Moderator
Registriert seit: Apr 2004
Wohnort:
Verein: AGM, Tripoli L2
Beiträge: 2798
Status: Offline
|

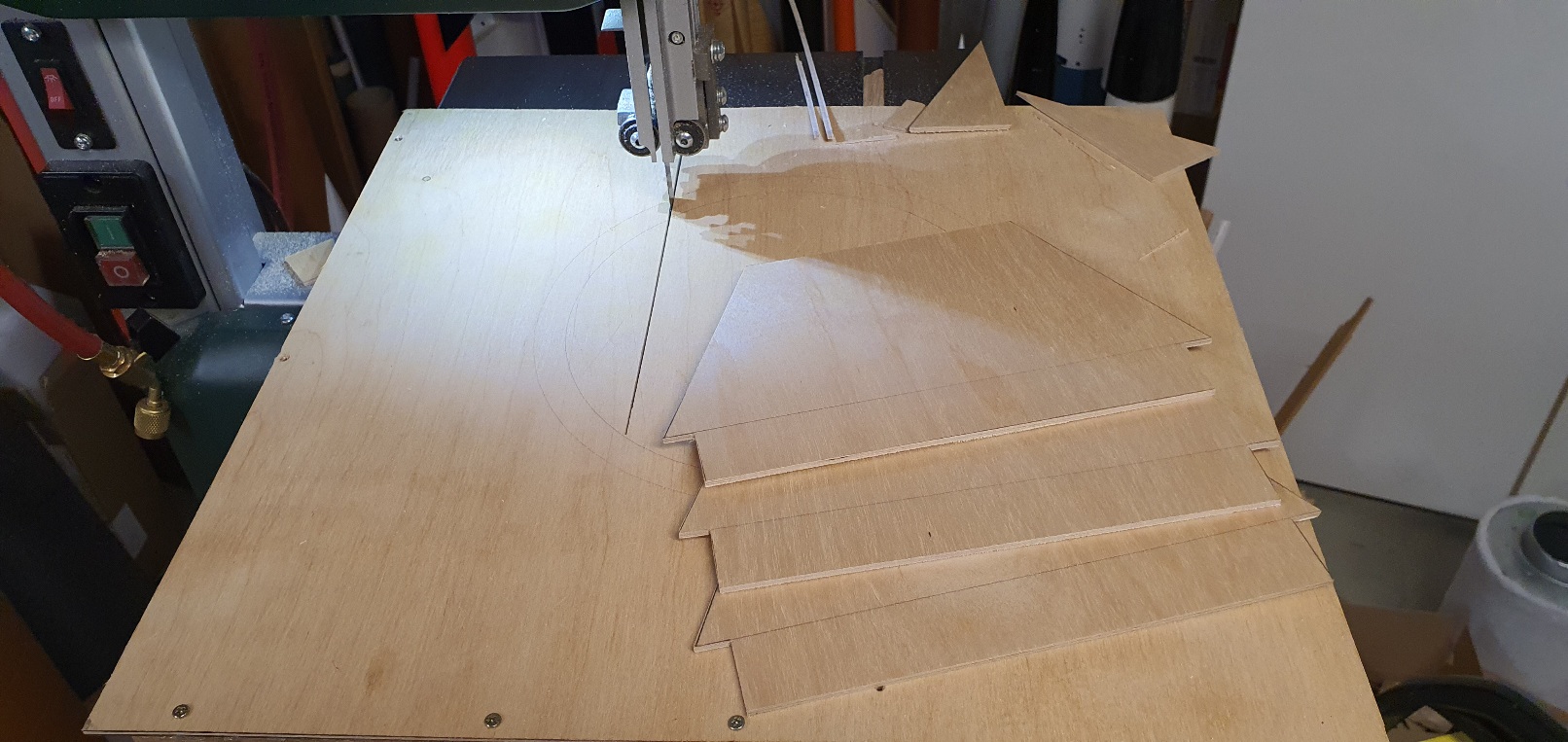

Es geht weiter. Die Flossen werden aus verglasten Sperrholz gebaut.
#Don’t Look Up
|
|
Andreas B.
Grand Master of Rocketry
Registriert seit: Nov 2002
Wohnort: Freistaat Sachsen
Verein: AGM (P2,L2) TRA#9711
Beiträge: 5248
Status: Offline
|
Zitat:
Original geschrieben von RalfB
Es geht weiter. Die Flossen werden aus verglasten Sperrholz gebaut.
%Bild1
Gibt es so etwas etwa schon fertig oder meintest du das du es noch selbst verglasen willst? Andreas
Nicht quatschen, machen ;-)! http://www.megacluster.de
|
|
RalfB
Grand Master of Rocketry
Moderator
Registriert seit: Apr 2004
Wohnort:
Verein: AGM, Tripoli L2
Beiträge: 2798
Status: Offline
|
Moin Andreas,
Ich wollte selber eine Lage Glas auf die Flossen
laminiert.
Dann verziehen die sich nicht so schnell und sind deutlich verwindungssteifer.
#Don’t Look Up
|
|
McTschegsn
Epoxy-Meister
Registriert seit: Mai 2022
Wohnort: Dreieich
Verein: AGM
Beiträge: 455
Status: Offline
|
Im Vakuum dürftest Du nochmal Gewicht sparen wenn Dus nicht einfach auflaminierst sondern absaugst. Auf ner geraden Glasplatte hast dann das warping falls es welches geben sollte direkt mit eingedämmt.
Geändert von McTschegsn am 15. Oktober 2024 um 08:39
|
|
|
