Klasse Gerät!
Sag mal kannst Du mir in etwa sagen welches Gewicht Du auf dem Schnappschalter hast? Ich hab hier noch die Teile für einen G-Switch jedoch in Kombination mit einem TinyTimer rumfliegen.
Die Antwort würd mir einiges an rumprobieren ersparen und vielleicht kann ich mich ja dann doch eines Abends mal dazu bewegen das Teil fertig zu bauen. Soll übrigen irgendwann mal in der Spitze meiner AMRAAM 2 verschwinden und als Backup dienen...
Gruß,
Flo
Wer oben nicht dabei ist hat unten nix zu melden!
|
|
Andreas H.
Grand Master of Rocketry
Moderator
Registriert seit: Nov 2001
Wohnort:
Verein:
Beiträge: 2528
Status: Offline
|
Hallo Flo,
die Messingkugel wiegt 4,5 g, die Schraube ca. 1,5 g. Die Kugeln habe ich mal im Baumarkt (weiß aber nicht mehr welcher) gefunden bei Griffen für Möbel. Ist ein M3-Gewinde drin.
Gruß Andreas
|
|
shooter
Epoxy-Meister
Registriert seit: Sep 2003
Wohnort: Uelzen
Verein:
Beiträge: 210
Status: Offline
|
 Dankeschöön!!! Gruß, Flo
Wer oben nicht dabei ist hat unten nix zu melden!
|
|
Andreas H.
Grand Master of Rocketry
Moderator
Registriert seit: Nov 2001
Wohnort:
Verein:
Beiträge: 2528
Status: Offline
|

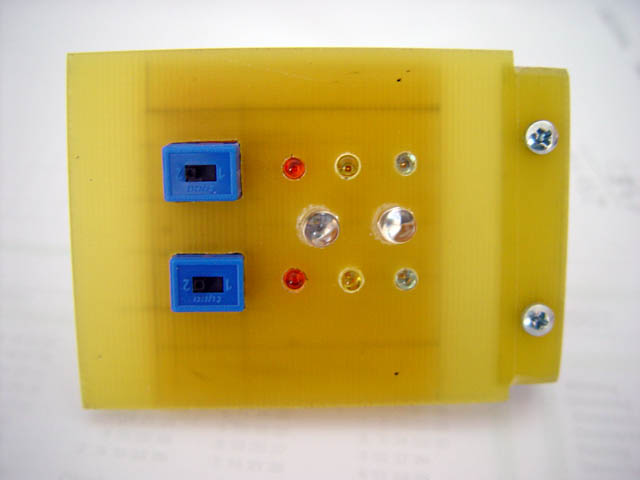

Bin wiedermal dazugekommen, ein wenig an der M.A.D.3 zu basteln. Hier das Bedienpanel: Folgende Datei wurde angehängt:
|
|
Andreas H.
Grand Master of Rocketry
Moderator
Registriert seit: Nov 2001
Wohnort:
Verein:
Beiträge: 2528
Status: Offline
|

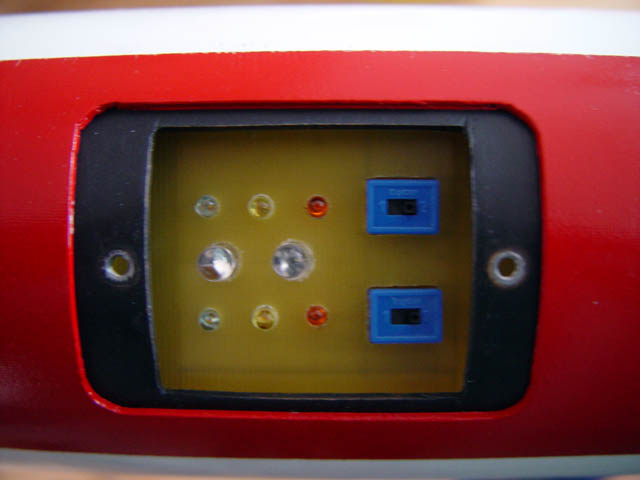

Und so sieht es eingebaut aus: Folgende Datei wurde angehängt:
|
|
Andreas H.
Grand Master of Rocketry
Moderator
Registriert seit: Nov 2001
Wohnort:
Verein:
Beiträge: 2528
Status: Offline
|
Ein Doppelschalter schaltet beide Elektroniken ein und ein zweiter Doppelschalter schaltet beide gleichzeitig scharf. Die mittleren LED's signalisieren für die beiden getrennten Stromkreise, ob die jeweilige Batterie noch genügend Kapazität hat.
Zusätzlich wird der Zustand "scharf" noch akustisch über Piezzo-Signalgeber gemeldet.
So, jetzt noch alles zusammenbauen, verdrahten und fertig!
Gruß Andreas
|
|
Stefan Wimmer
Grand Master of Rocketry
Moderator
Registriert seit: Aug 2000
Wohnort: Berlin
Verein: Deutsche Experimental Raketen Arbeitsgruppe (DERA)
Beiträge: 2398
Status: Offline
|
...ware es nicht besser, Schiebeschalter quer zur Flugrichtung einzubauen?
Dann könnten hohe Beschleunigungen oder Vibrationen die nicht so leicht verstellen.
(Mal so allgemein gedacht - trifft für Dein Modell vielleicht gerade nicht zu.)
It's the Government - it doesn't have to make sense! (B. Kaplow in r.m.r)
|
|
Andreas H.
Grand Master of Rocketry
Moderator
Registriert seit: Nov 2001
Wohnort:
Verein:
Beiträge: 2528
Status: Offline
|
Zitat:
Original geschrieben von Stefan Wimmer
...ware es nicht besser, Schiebeschalter quer zur Flugrichtung einzubauen?
Dann könnten hohe Beschleunigungen oder Vibrationen die nicht so leicht verstellen.
(Mal so allgemein gedacht - trifft für Dein Modell vielleicht gerade nicht zu.)
Hallo Stefan, Du hast vollkommen Recht, normalerweise mache ich das auch, aber bei diesem Schalter, ist die Gewichtskraft des winzigen Kunststoffschiebers auch bei hohen Beschleunigungen verschwindend gering zur Betätigungskraft des Schalters. Daher ist Deine Anmerkung ebenfalls zutreffend. Gruß Andreas
|
|
Andreas H.
Grand Master of Rocketry
Moderator
Registriert seit: Nov 2001
Wohnort:
Verein:
Beiträge: 2528
Status: Offline
|

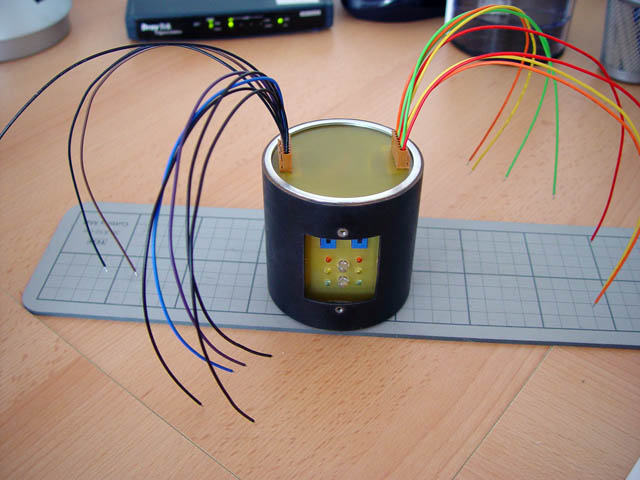

Die "Schaltzentrale" nimmt langsam Gestalt an: Folgende Datei wurde angehängt:
|
|
Andreas B.
Grand Master of Rocketry
Registriert seit: Nov 2002
Wohnort: Freistaat Sachsen
Verein: AGM (P2,L2) TRA#9711
Beiträge: 5281
Status: Offline
|
Hi Andreas,
Kompliment, sieht wirklich mal wieder perfekt aus das Steuerteil !
Wie realisierst Du das dann eigendlich mit der Anordnung der
Kammer ( Dose ) der Ausstoßladung ?
Hättest Du auch dazu mal ein paar Detailfotos ?
Gruß Andreas
