Heute hatte ich leider nicht so viel Zeit … aber ein klein wenig ging es weiter …

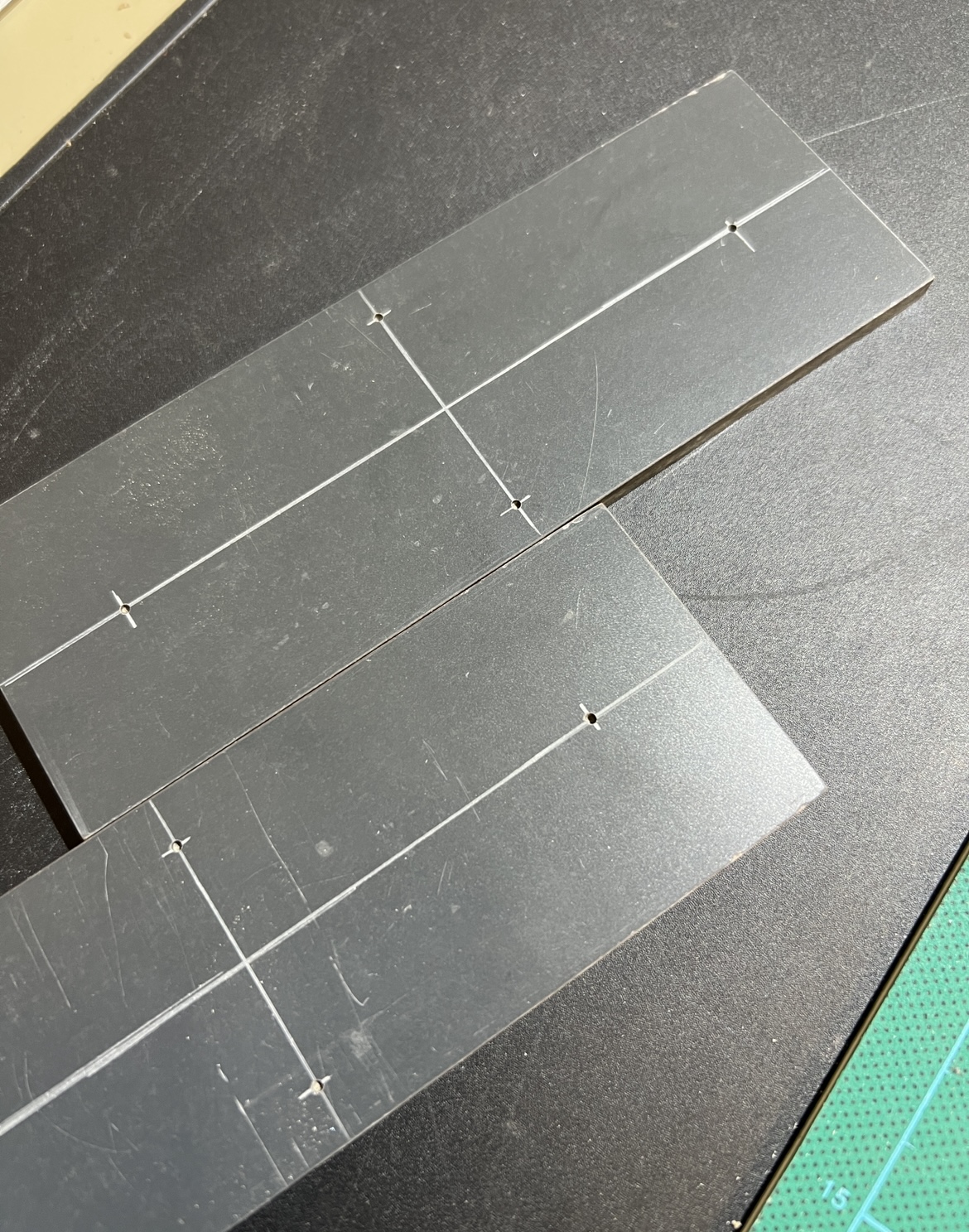

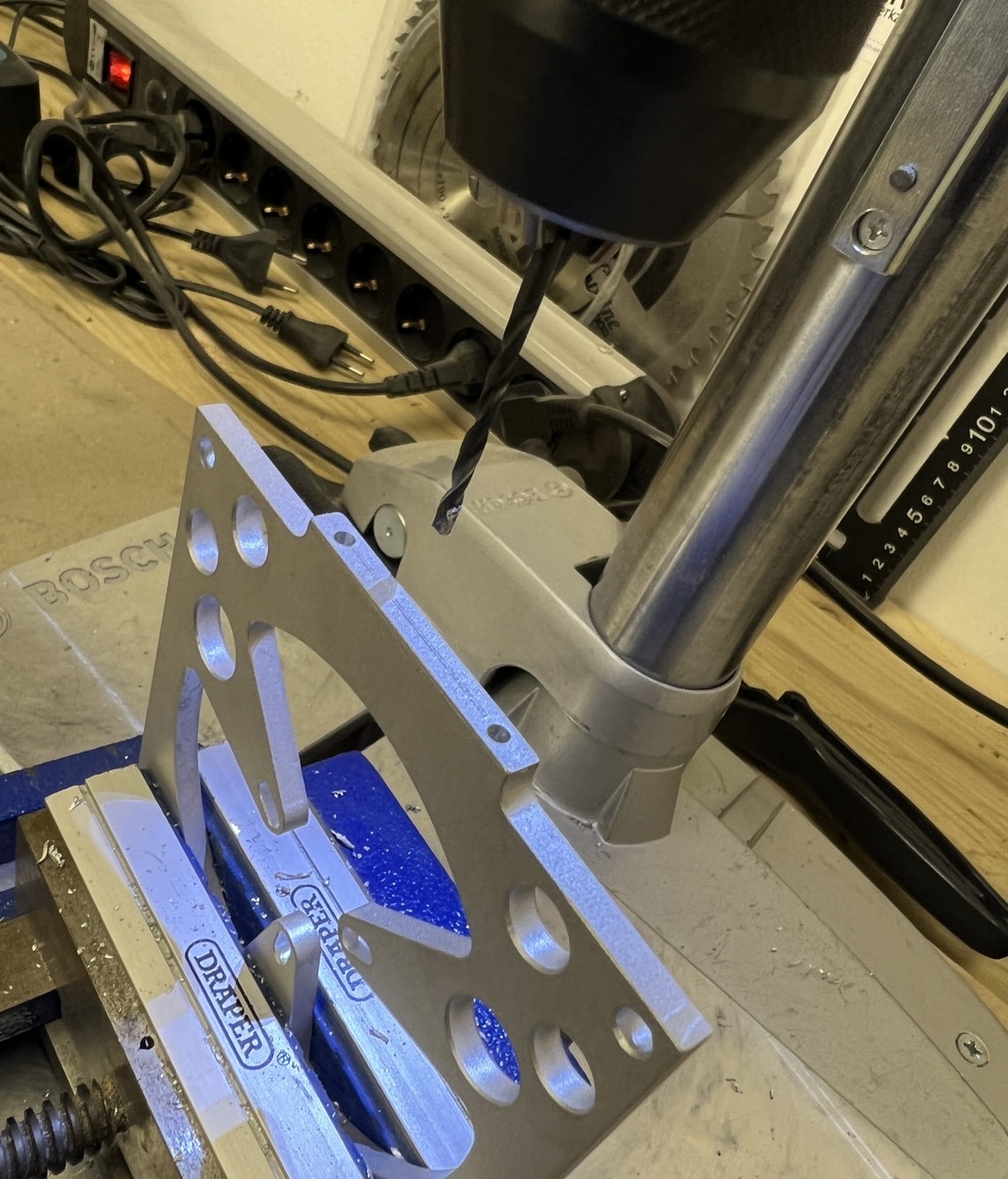

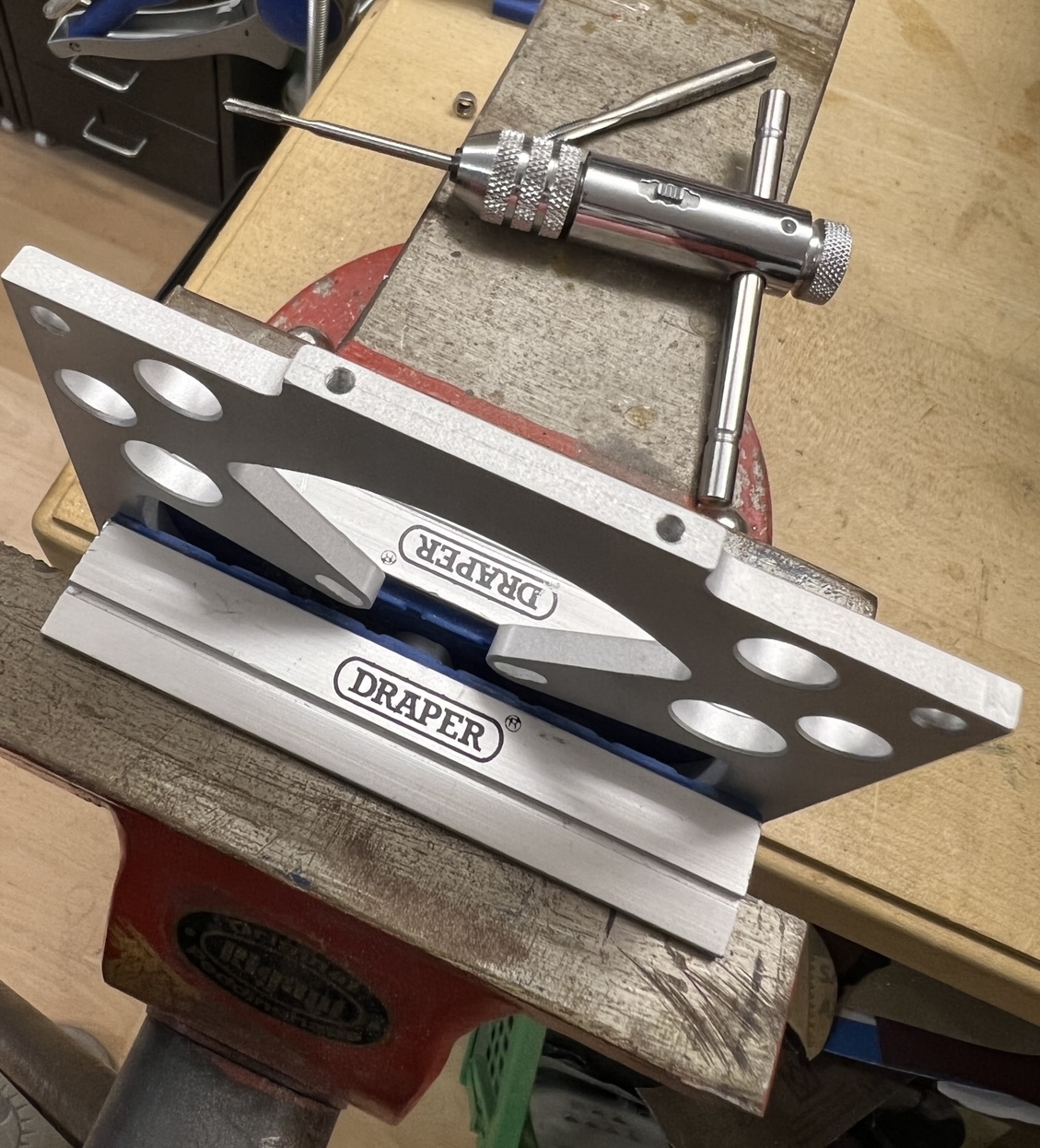

Bohrungen und Gewinde für die spätere Befestigung…



Weiter hab ich mal ein wenig weiter zusammen gebaut … das saubere ausrichten ist garnicht so einfach wie gedacht da man im ideal Kräfte und vor allem verwindungs frei bleiben muss. Es ist aber mit etwas Geduld möglich … das kommt aber ganz am Ende und angebracht an der Rail .. im Notfall kommt noch Rohr als Abstandshülsen um die Gewindestangen…

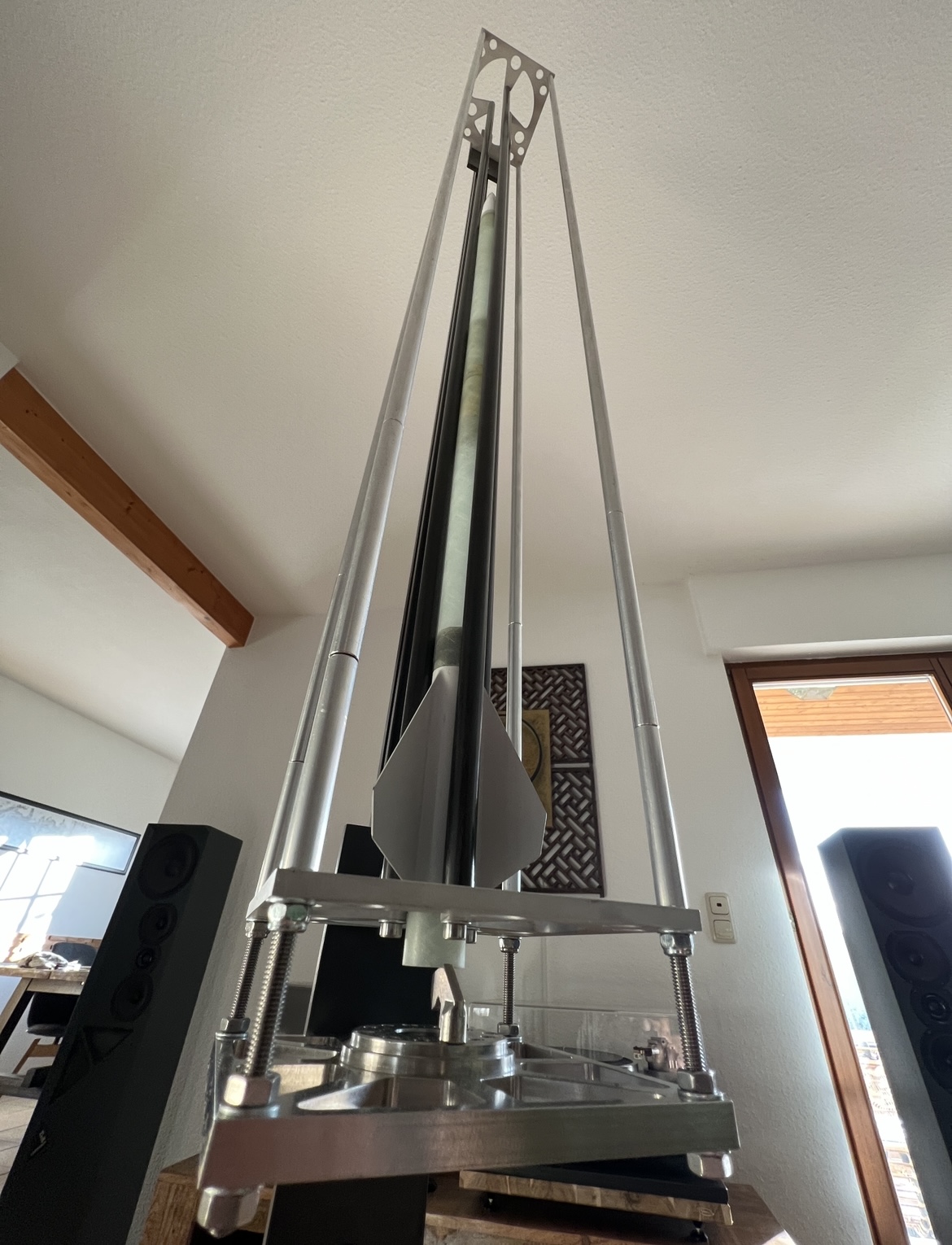

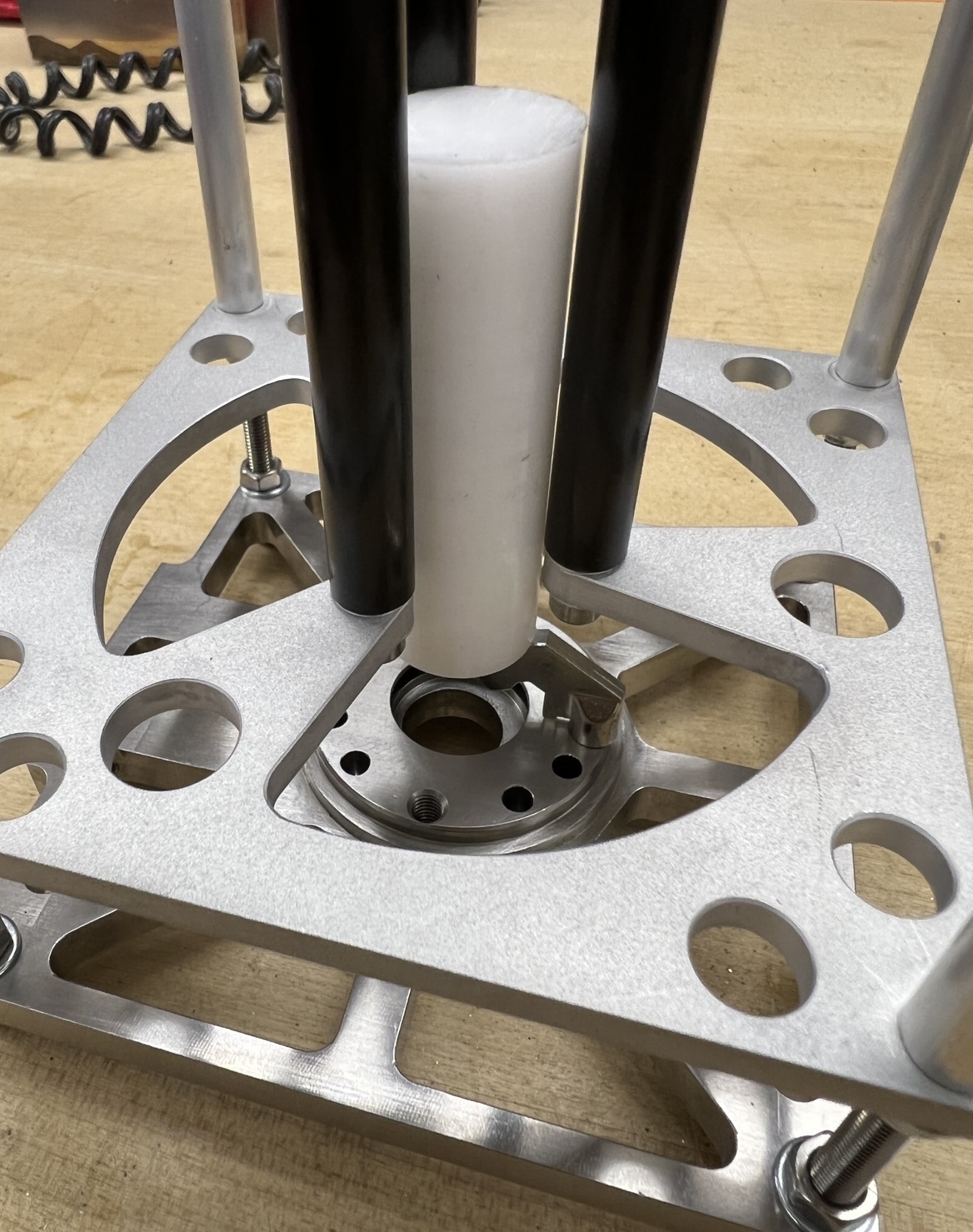

Rakete passt schon mal rein und gleitet sauber und smooth an den Rohren entlang:-)




Grüße Marco

Geändert von Doublegene am 01. Oktober 2022 um 17:17

@ Marco, beim Besuch der Modellbaumesse Leipzig musste ich am Messeturm irgendwie sofort an deine neune Rampe denken.... !

Andreas

Oh wenn das meine Rampe wäre :-D dann müssten wir aber ne große Rakete bauen ! ;-)

Wie bereits angedeutet musste ein wenig mehr Stabilität her für meinen Geschmack und auch das Parallele Ausrichten sollte etwas einfacher werden …
Das wollte ich mit Rohren lösen die auf gleiches Maß geschnitten werden und über die Gewindestangen kommen.

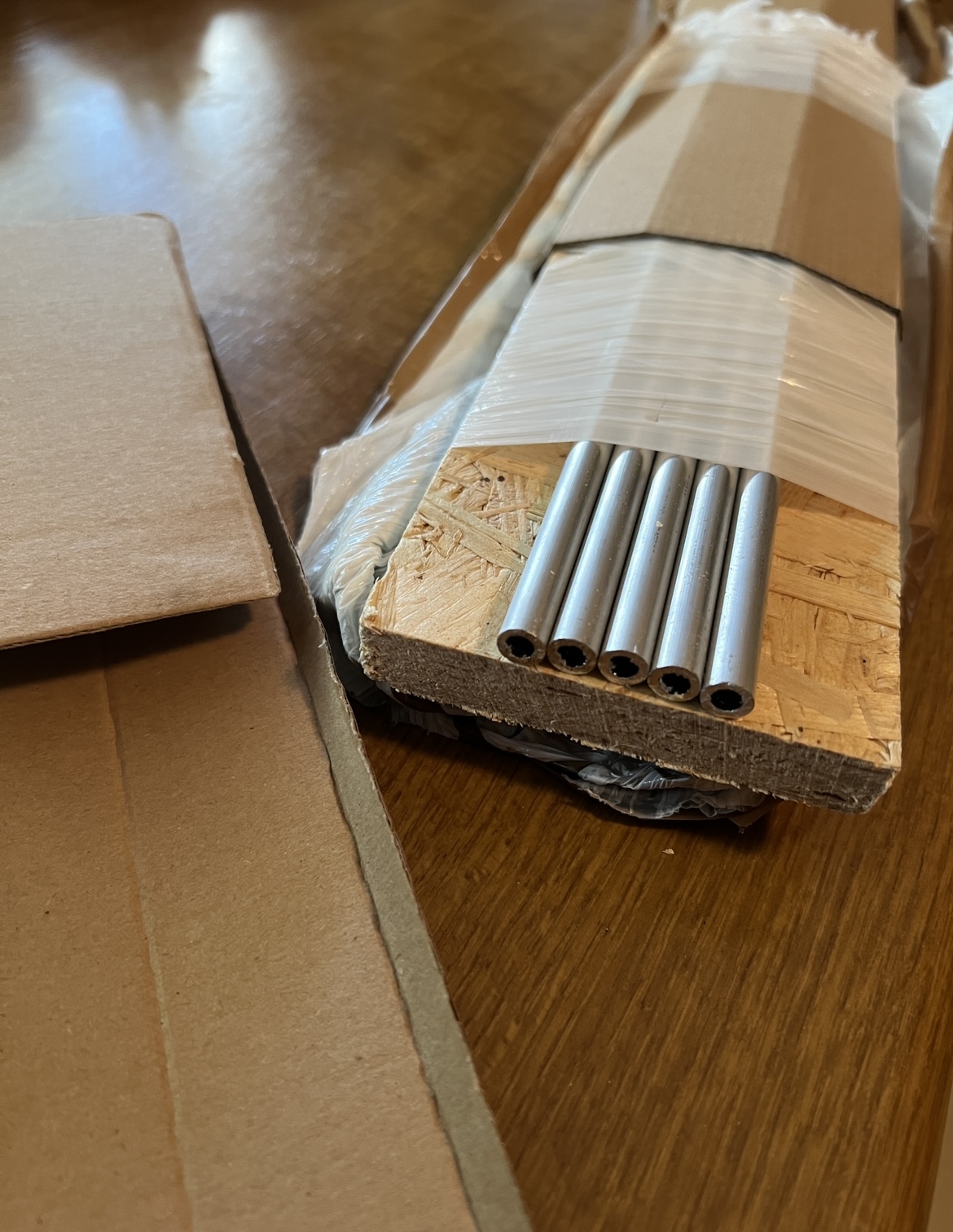

Diese kamen endlich heute an und so konnte es ein wenig weiter gehen …

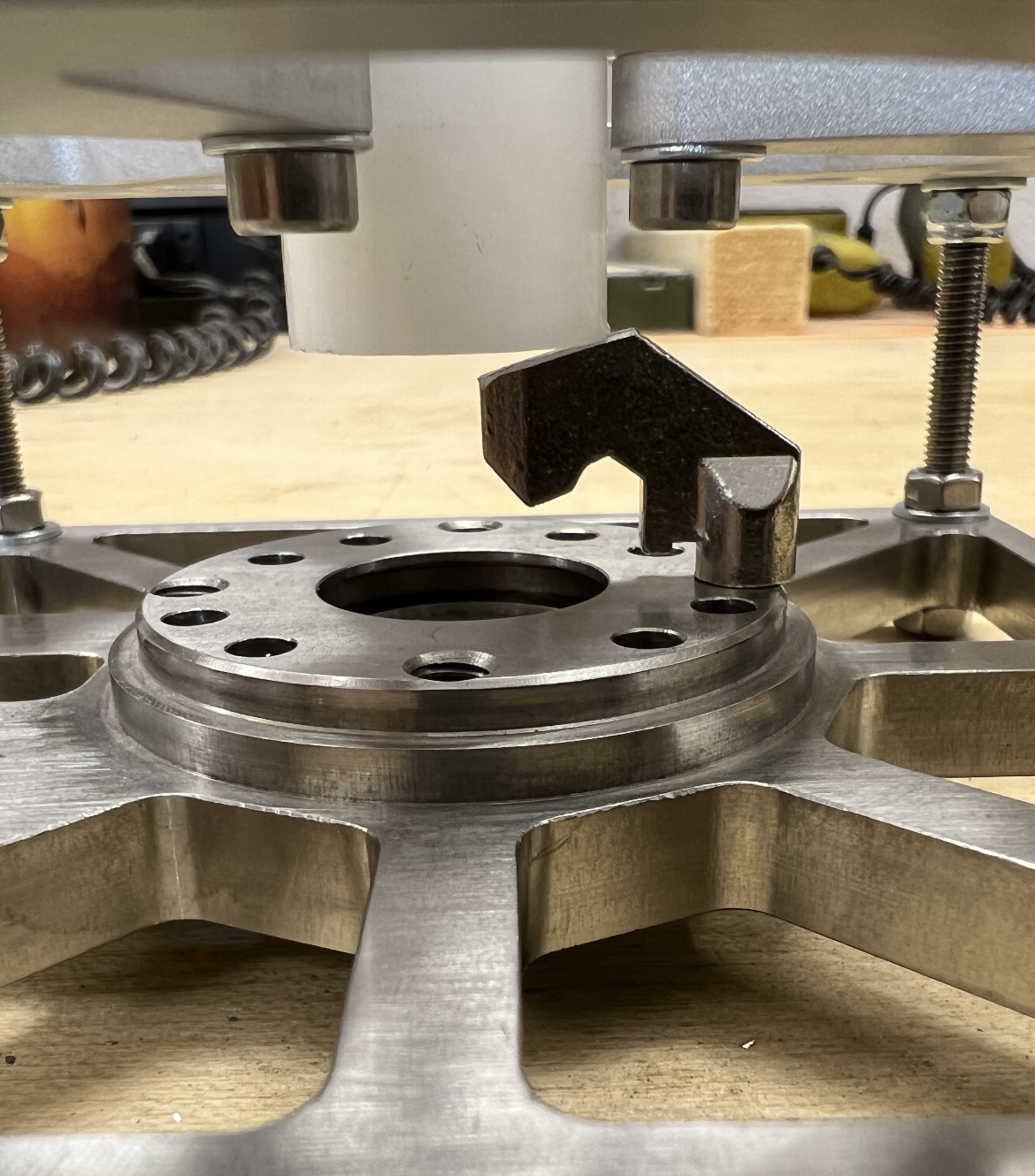

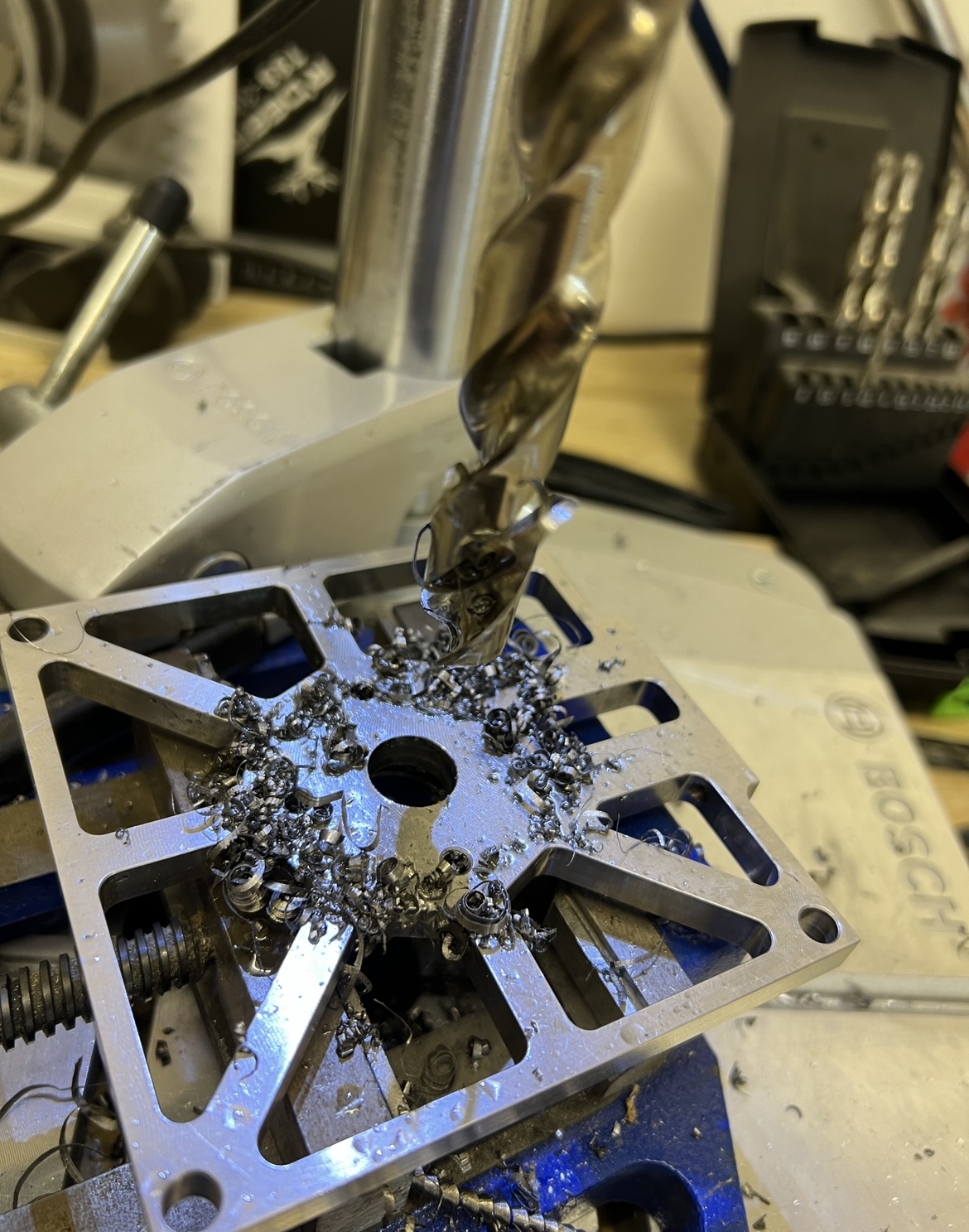

Ich habe ein Loch in die Basis Platte gebohrt damit die Abgase / Flamme des Motors leichter weg kann …

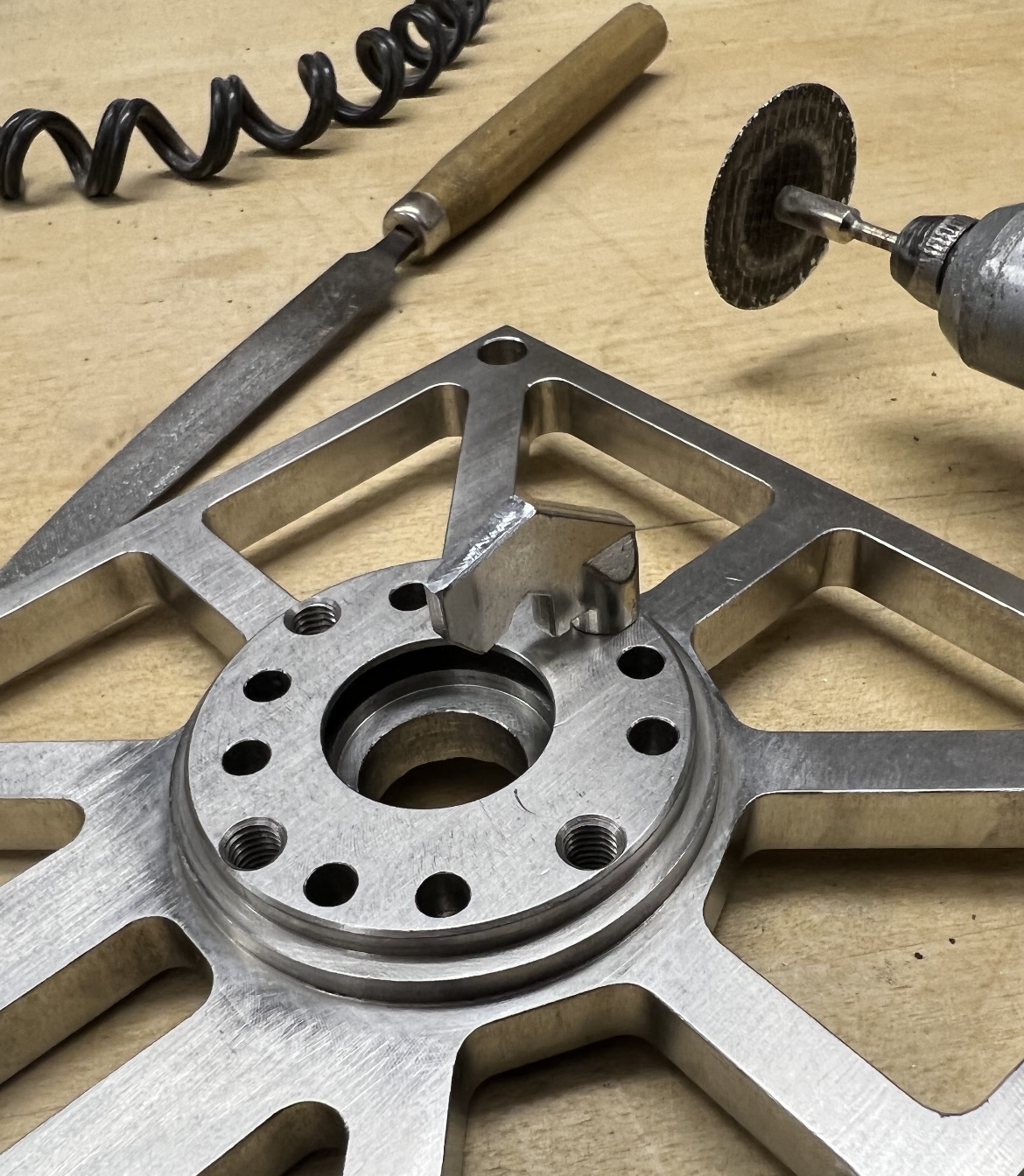

Außerdem noch einen kleinen Anschlag gebastelt


Hier wird dann quasi der Booster der Rakete aufliegen …

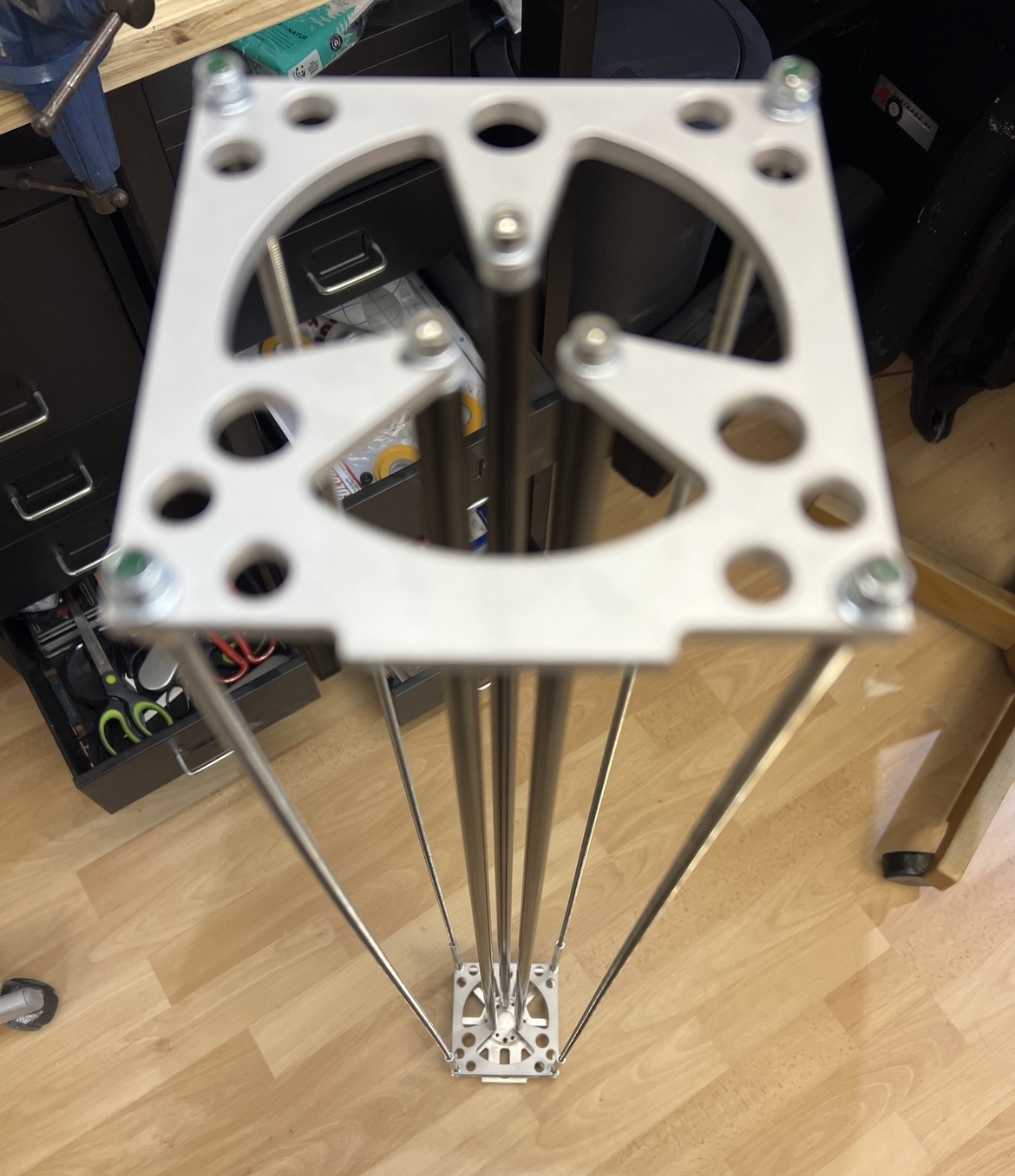

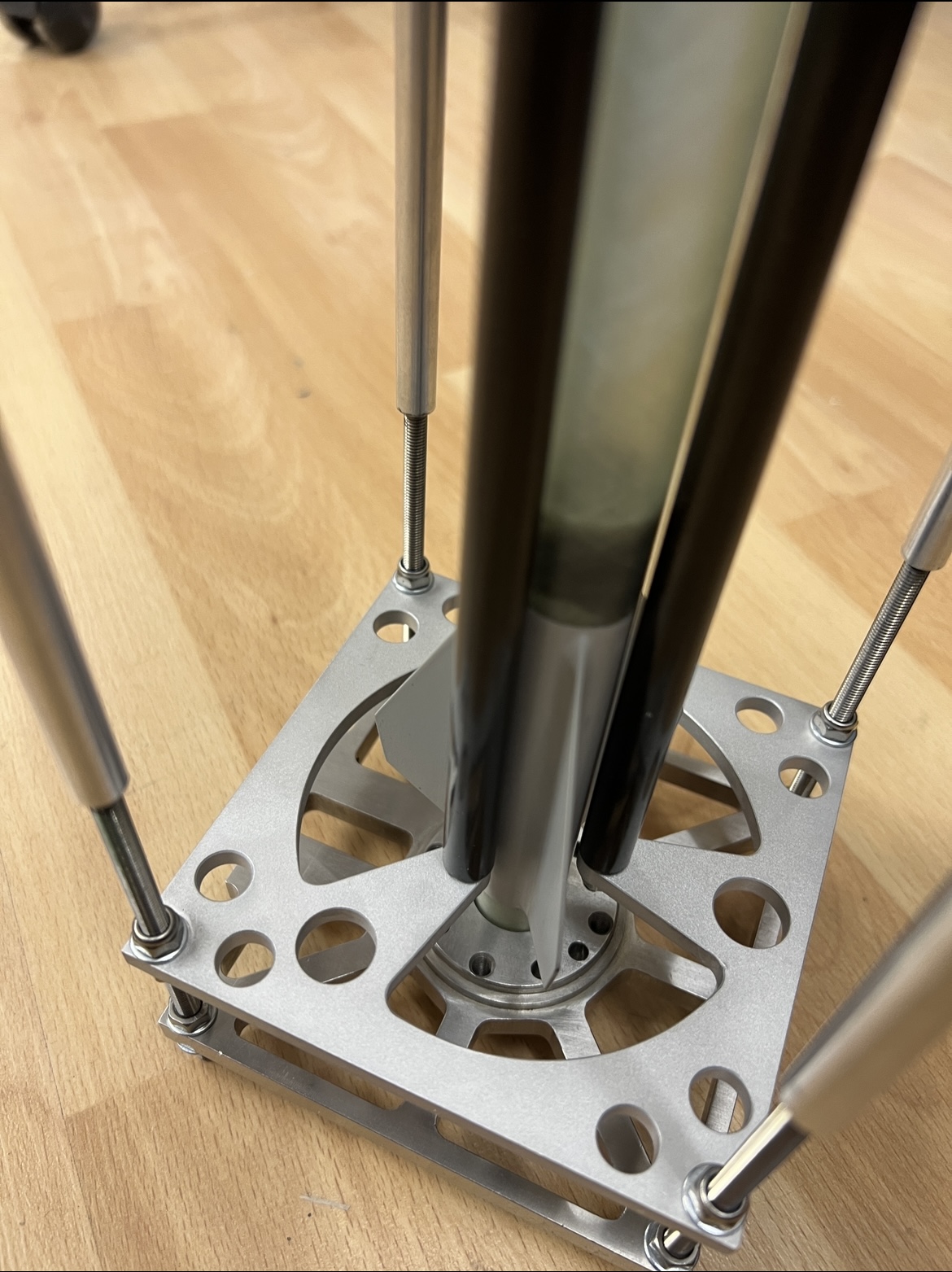

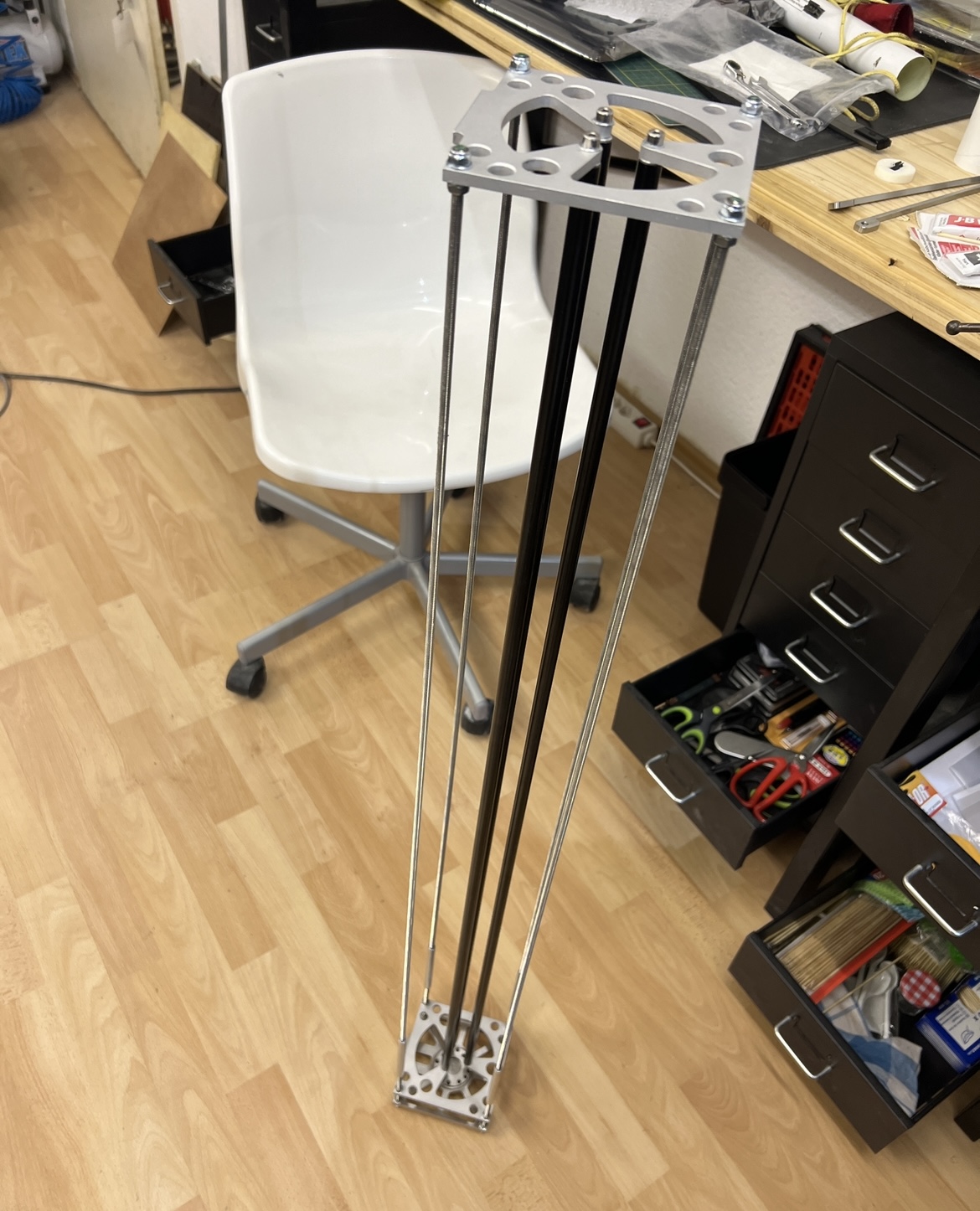

Und so sieht das jetzt aus mit den passgenauen Rohren … deutlich stabiler und super aus zu richten da ich quasi von beiden Seiten auf die Verklebten Verlängerungshülsen gekontert habe …



Morgen folgt dann noch die Adaption an die Rampe … viele Grüße Marco

Geändert von Doublegene am 08. Oktober 2022 um 00:29

Sehr schön.

Hi Marco, das sieht wirklich klasse aus !

Wie lang ist eigentlich die Rampe (ich schätze mal so ca. 1200mm) und wie stark ist die Durchbiegung der Carbonrohre in
der Mitte der Rampe so ?

Andreas

Hallo Andreas

Der Tower ist 107cm lang … die Führungs Stäbe 1m …
Sie lassen sich wenn man quer Kräfte einleitet natürlich per Hand schon so 4-5 mm durchdrücken. Ich habe 10mm Rohre gewählt mit 2mm Wandstärke .. das für eine 18mm Rakete mit je nach configuration maximal 100g gesamt Gewicht … die ja dann auch nur ohne große Kraft daran entlang geleitet … hoffe es wird funktionieren :-)
Die Amis wo ich rechachiert hatte nehmen auf jeden Fall selbst für größere Raketen ( bis 26mm ) kleinere Stäbe …

Grüße Marco

Zitat:

---

Original geschrieben von Andreas B.

Hi Marco, das sieht wirklich klasse aus !

Wie lang ist eigentlich die Rampe (ich schätze mal so ca. 1200mm) und wie stark ist die Durchbiegung der Carbonrohre in
der Mitte der Rampe so ?

Andreas

---

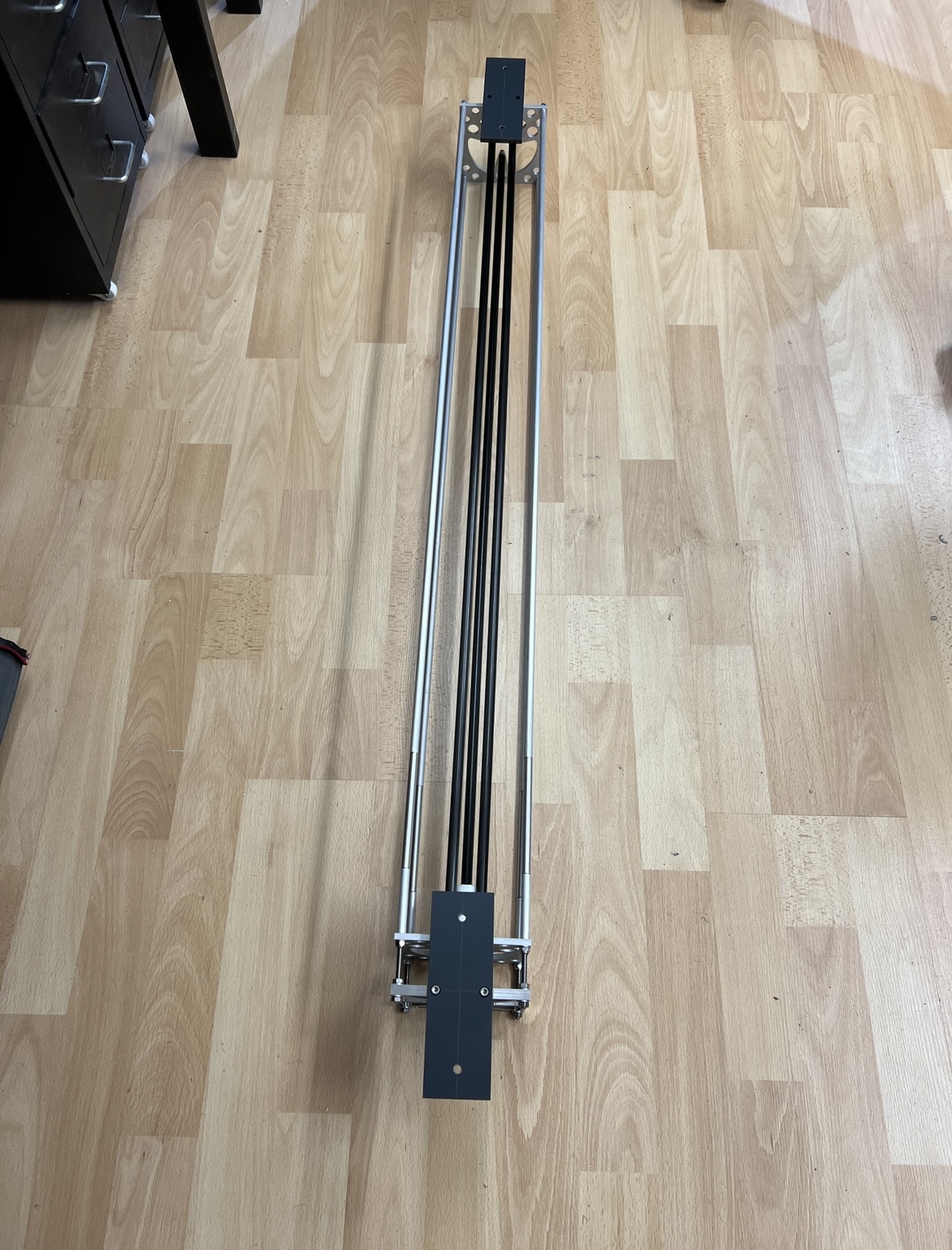

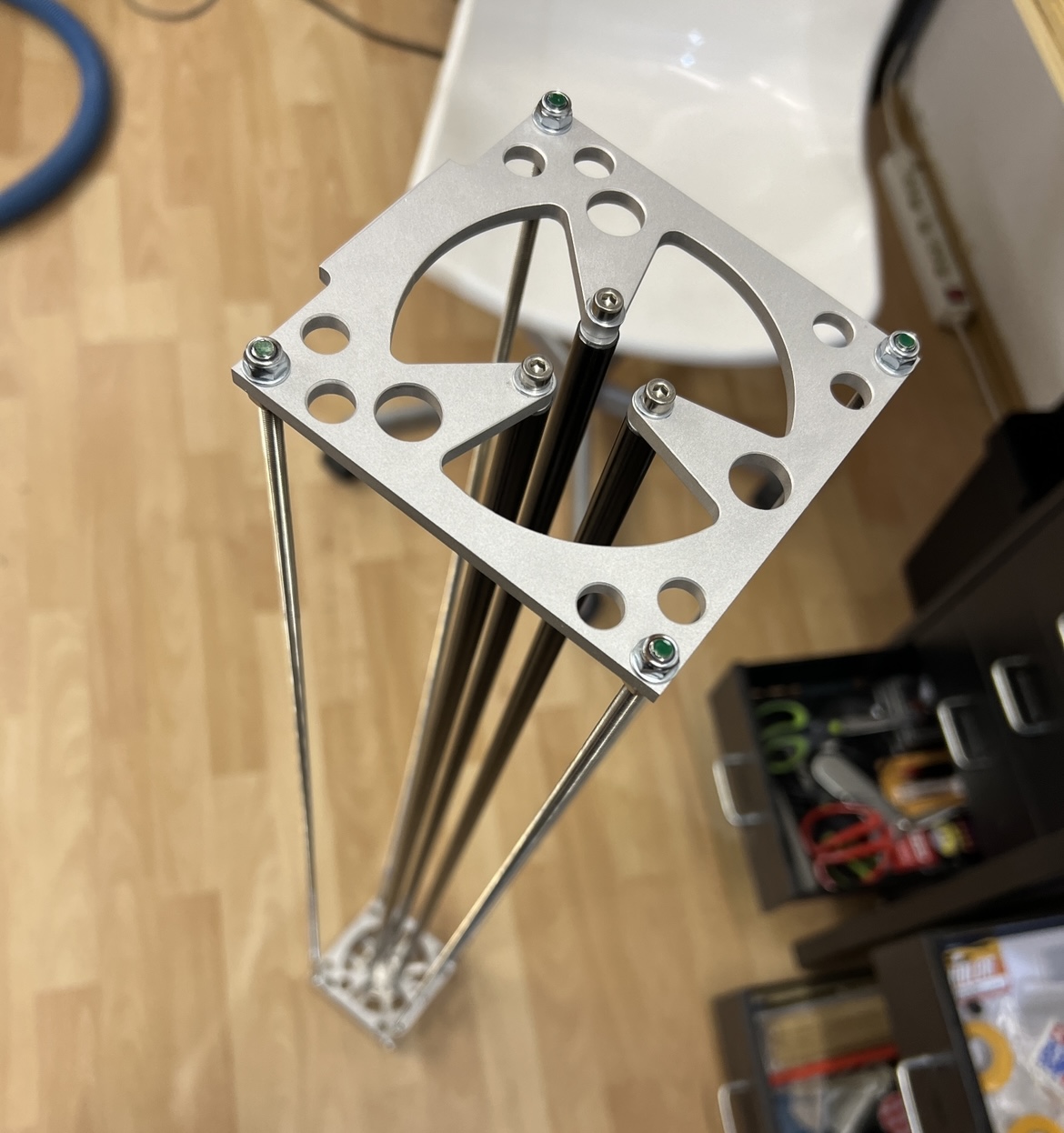

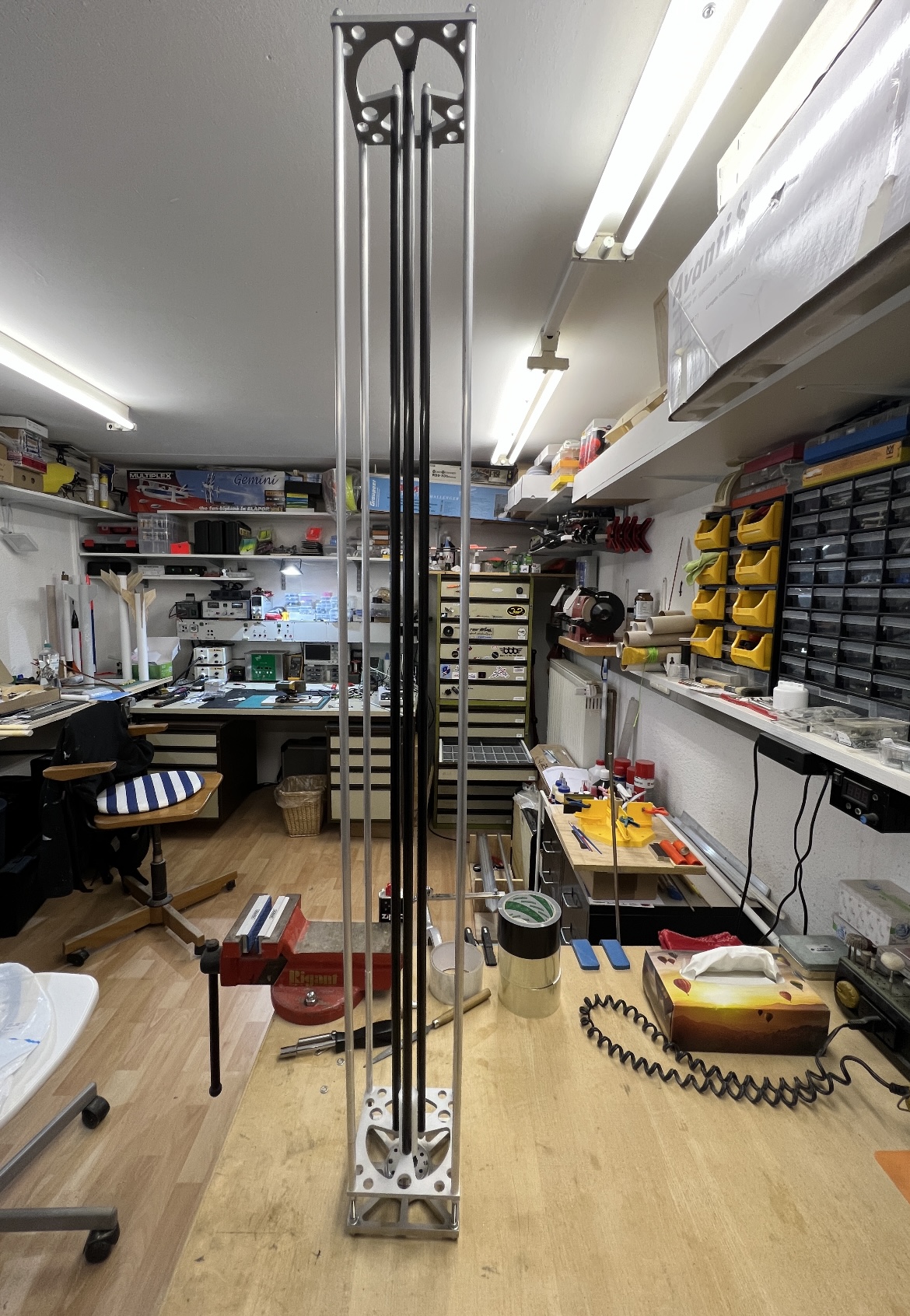

So noch ein Update .. der Bau des Towers ist fertig und bereit für die Fein Justage der Führungsrohre … das aber erst wenn die Rakete fertig ist ….

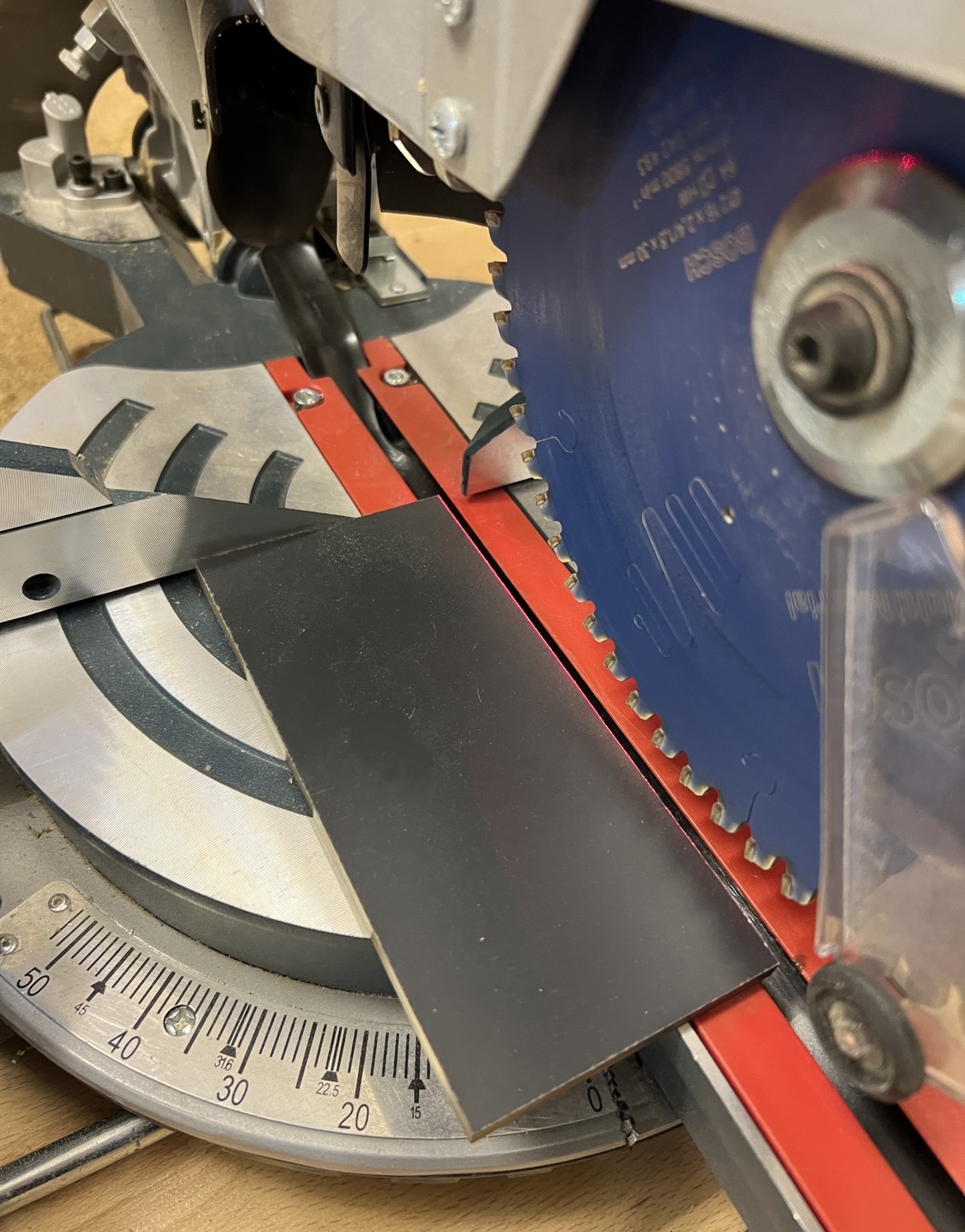

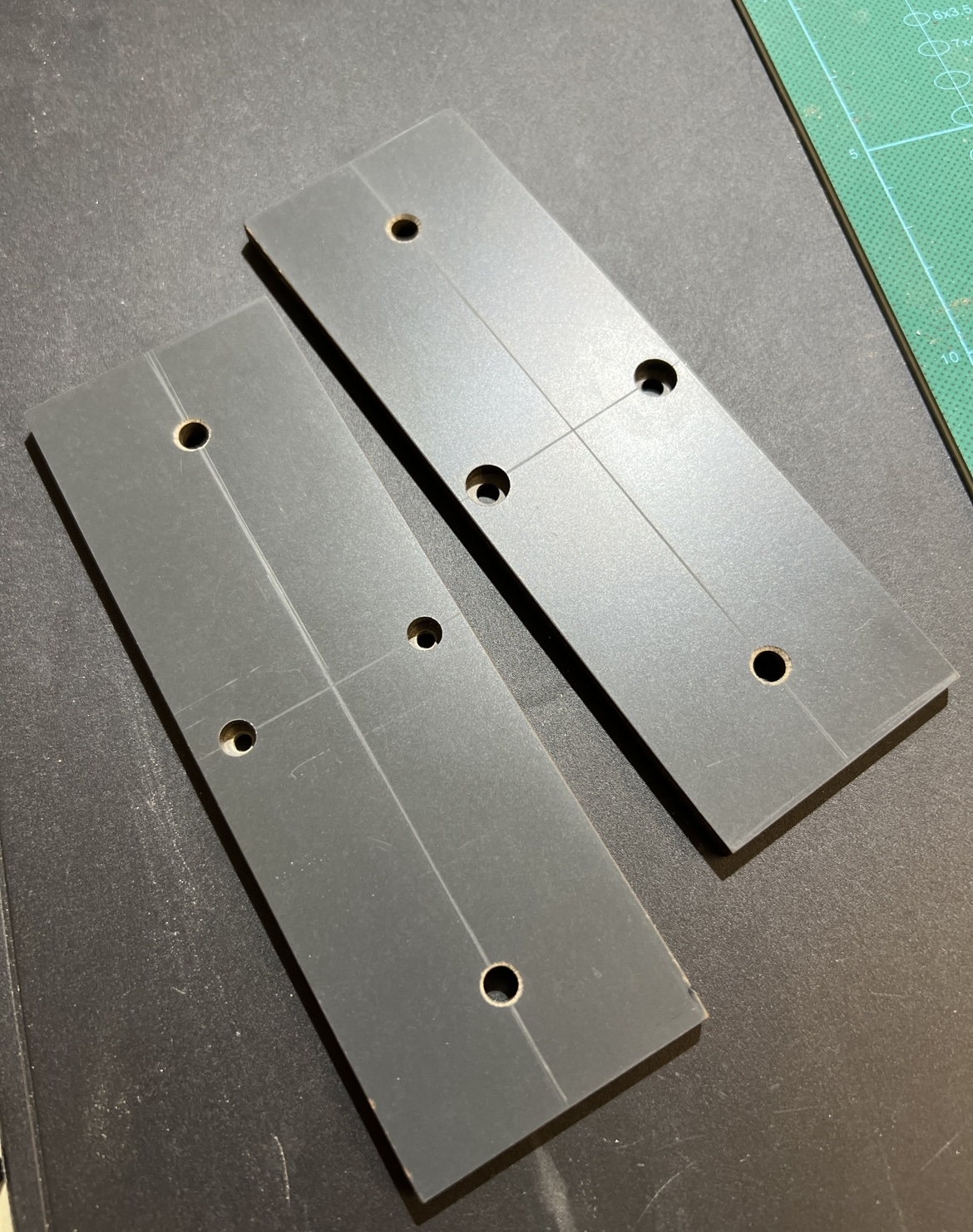

Halterungen um die Adaption an die Bestands-Rail zu bewerkstelligen wurden gebaut …

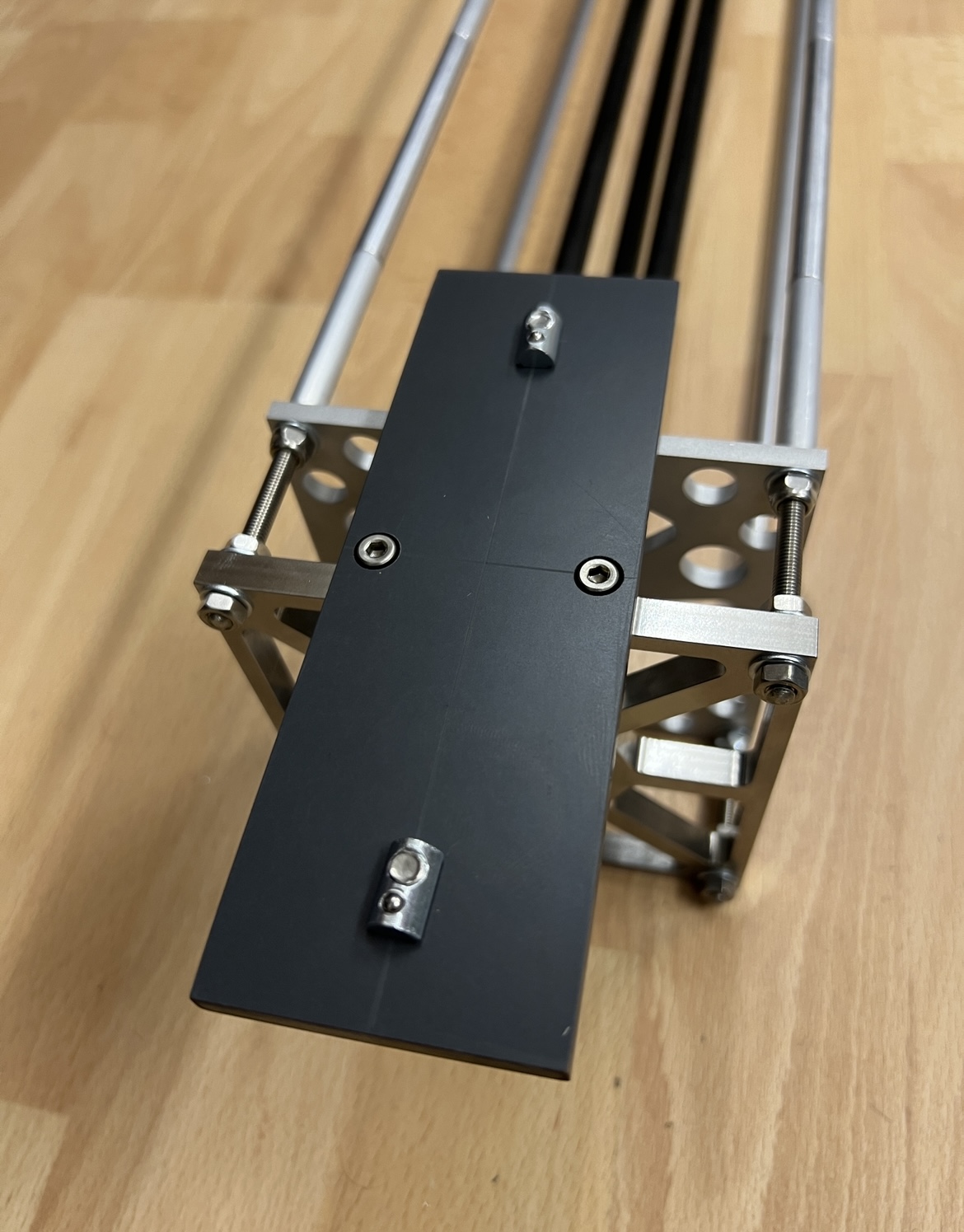

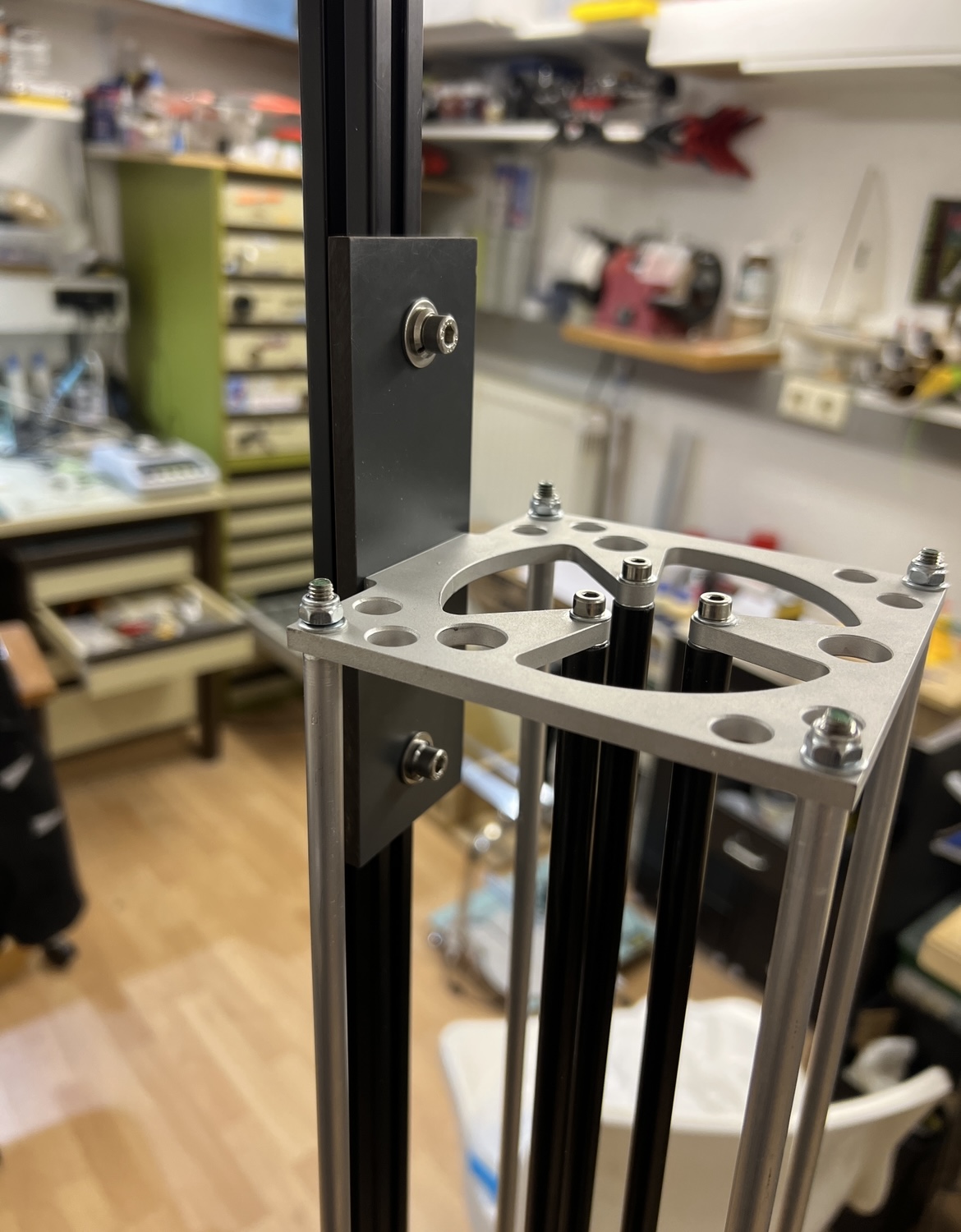

Diese wurden dann an die Aufnahme Punkte geschraubt … und mit Nutensteinen versehen ..

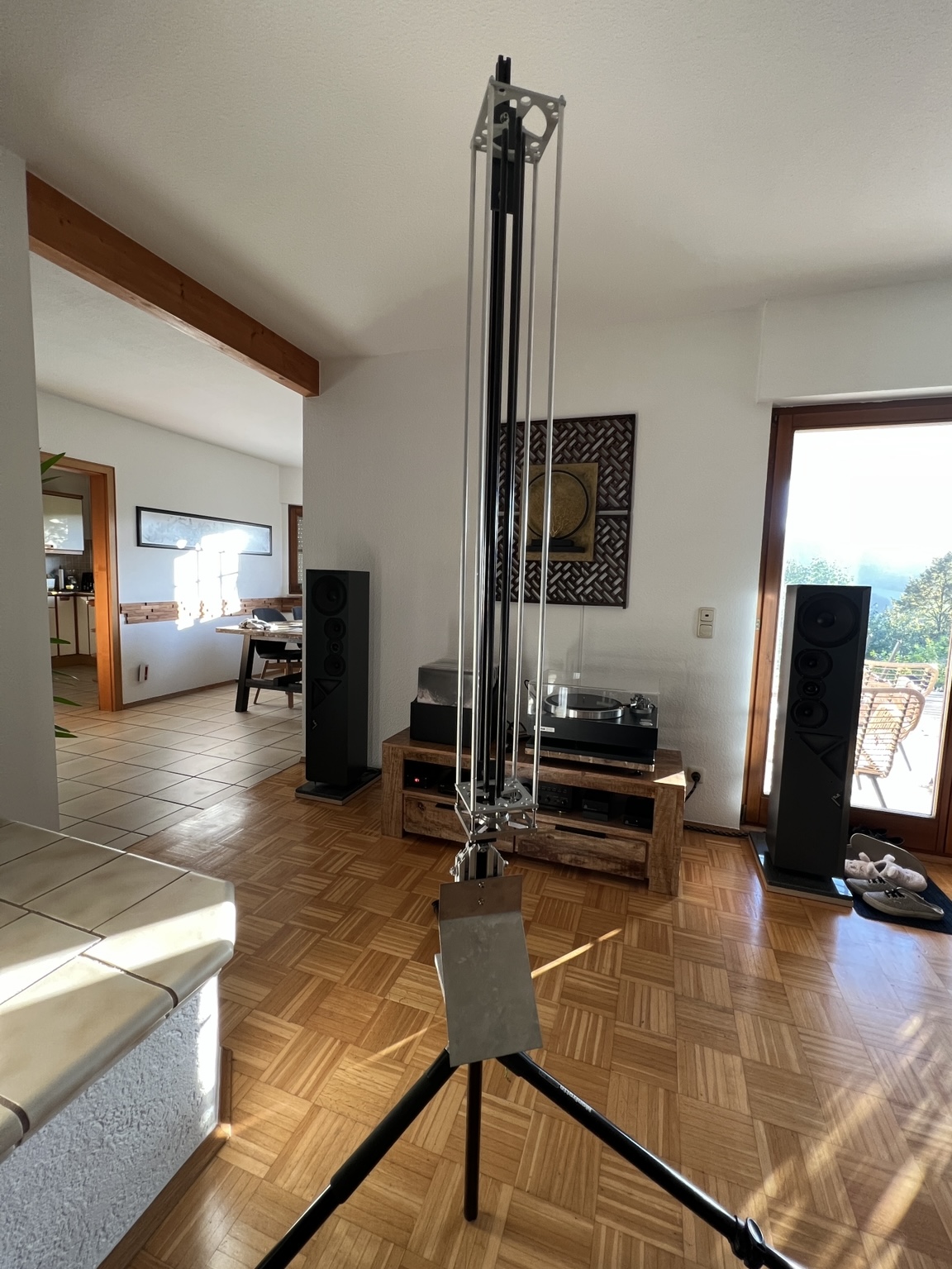

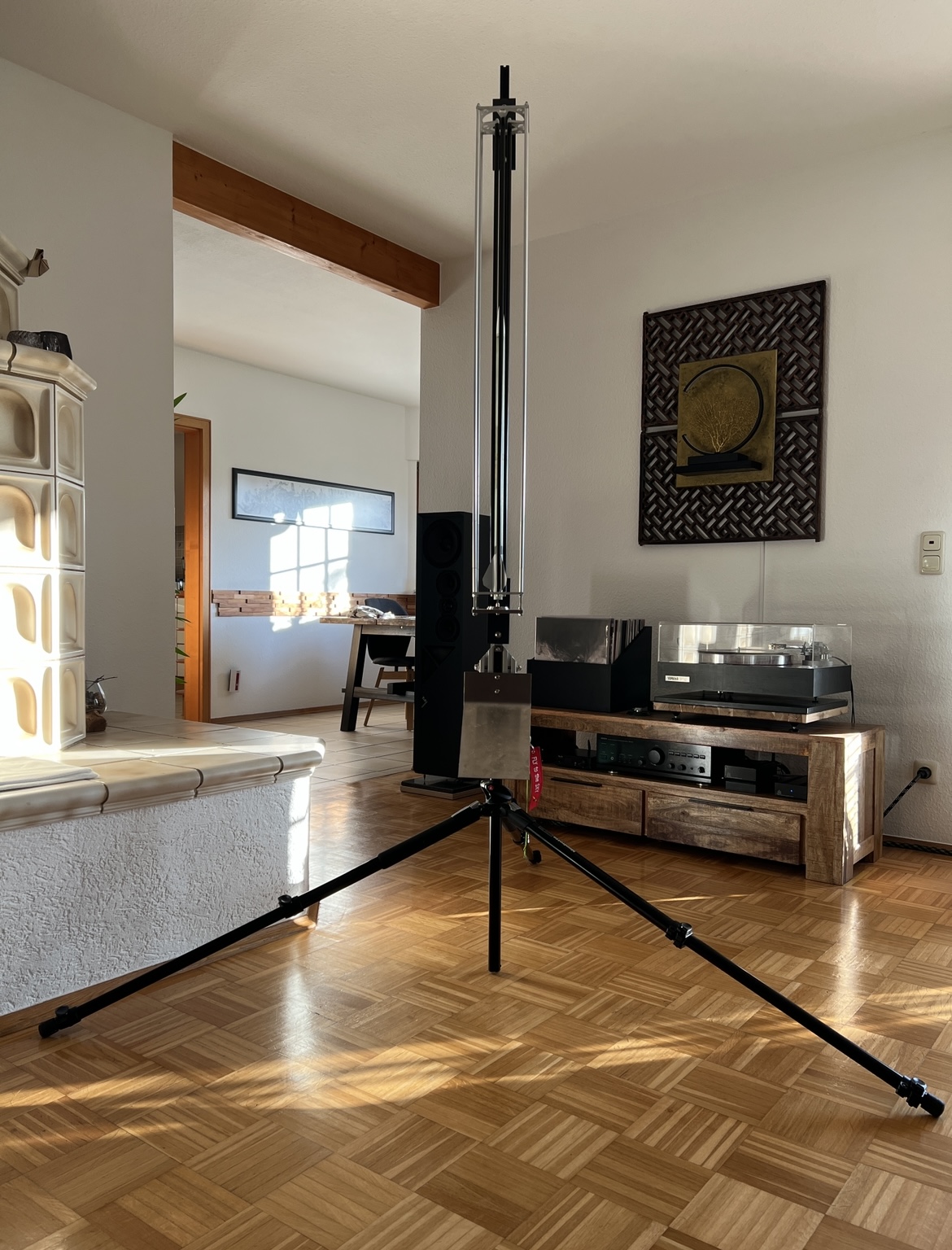

So sieht das dann fertig auf meiner Rampe aus :-)


Und so mit Rakete …



Über Tausch der Nutensteine kann ich den Tower jetzt an jede Rail anbringen …
Viele Grüße Marco
