Speckknoedel
Wasserratte
Registriert seit: Mai 2004
Wohnort: Ein Pupsdorf nahe Straßburg
Verein:
Beiträge: 589
Status: Offline
|
Die Muffe is das was INNEN ist! Teleskopstück könnte aber beides sein... Nennen wir es fortan Muffe und Rohrstück, das ist am verständlichsten.
Wo treibt sich eigentlich Robby rum?
Alle sagten: Das geht nicht.
Dann kam einer, der wußte das nicht und hat's gemacht.
|
|
robby2001
Gardena Master of Rocketry
Moderator
Registriert seit: Jan 2004
Wohnort: Osnabrück
Verein:
Beiträge: 2087
Status: Offline
|
Bin wieder dahaaa!
Ich muss noch meine Butze aufräumen und etwas für die Schule tun.
Aber ich denke, ich bekomme den crushing sleeve bis zum Wochen-
ende fertig, inclusive Tests. Bis zum Erstflug der zweistufigen kann´s
aber noch etwas dauern.
Gruß Robert
|
|
Rookie³
Wasserraketenbauer
Registriert seit: Jun 2004
Wohnort: Happy End of Germany
Verein:
Beiträge: 141
Status: Offline
|

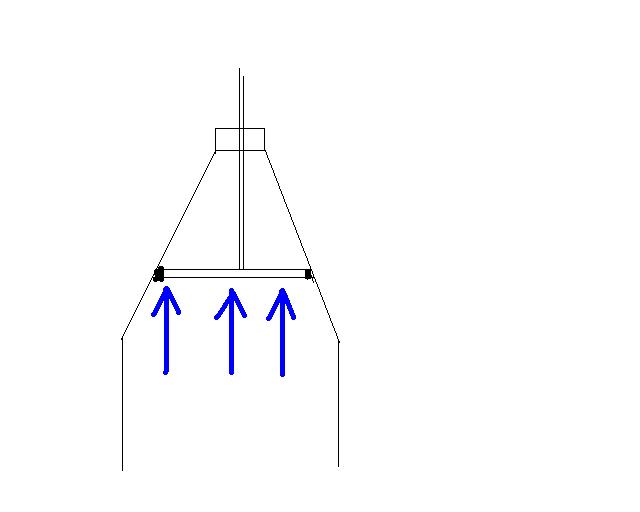

Servus, ich weiß, ich habe schon sehr lange nix mehr gepostet, aber ich bin seit einiger Zeit wieder durchs Forum gegeistert und hab mitgelesen. Die Zweistufigen von Robby sind ja wirklich der Hammer. Letztens hatte ich die Idee ein Unterdruckventil zu bauen. Also eins, das öffnet, wenn der Druck in gesunken ist. Unten hab ich eine Paint Zeichnung angehängt. Das Ventil besteht eigentlich nur aus einer runden Platte um die ein O-Ring als Dichtung geklebt ist. Wenn der Druck steigt, wird die Platte nach oben gedrückt und macht dicht. Sinkt der Druck fällt die Platte nach unten und nimmt den an der Platte befestigten Stab mit. Ich hab auch schon einen Prototyp gebaut, die ersten "Drucktests" per Lunge waren schon relativ vielversprechend, aber ich will ihn eingehender prüfen, sobald ich meinen Kleber hab und es in eine Rakete einbauen kann. Was meint ihr dazu??? Viele Grüße, Rookie³ Folgende Datei wurde angehängt:
Es ist schwieriger, eine vorgefasste Meinung zu zertrümmern als ein Atom.
Albert Einstein
|
|
pmbond
Poseidon
Moderator
Registriert seit: Okt 2004
Wohnort:
Verein: Einzelgänger
Beiträge: 1345
Status: Offline
|
hi
da kann der druck auf der oberstufe nicht gleich sein wie in der unterstufe oder ?
und wie löst die oberstufe aus ?
sieht sehr viel versprechend aus.
Pascal
|
|
Rookie³
Wasserraketenbauer
Registriert seit: Jun 2004
Wohnort: Happy End of Germany
Verein:
Beiträge: 141
Status: Offline
|
Ich hab das mal versucht durchzurechnen für eine Platte von 2,5 cm Radius, bin aber nicht sicher
ob das so passt:
Fläche der Platte: Pi r² = Pi 2,5² = 0,00196 m²
dann: 1 bar = 100 000 Pa = 100 000 N/m²
das heißt doch dann, dass bei einem Druck von 1 bar, folgende Kraft auf die Platte wirkt:
100 000 N/m² * 0,00196 m² = 196 Newton
Mir kommt die Zahl ein bissl hoch vor. Hab ich da einen Denkfehler??? Wenn da wirklich so eine
Kraft drauf lastet, könnte man es ja mit einem einem Federsystem koppeln, das ein
Gardenanschluss entriegelt, sobald es nicht mehr von dem Ventil verriegelt wird. Der Vorteil wäre,
dass man so viele Raketenstufen aufeinandersetzen könnte wie man will.
Die Frage ist auch, wie man das Prinzip technisch umsetzen soll, das es auch dicht hält.
Was haltet ihr davon???
Rookie³
Es ist schwieriger, eine vorgefasste Meinung zu zertrümmern als ein Atom.
Albert Einstein
|
|
Rocket
Poseidon
Registriert seit: Mär 2004
Wohnort: Ahausen/Weyhe bei Bremen
Verein:
Beiträge: 1088
Status: Offline
|
Gute Idee  Aber wie willst du wenn das Ding auf der Rampe steht den Stöpsel oben halten?? müsste man sich nen Halter außen bauen. Zitat:
da kann der druck auf der oberstufe nicht gleich sein wie in der unterstufe oder ?
Ich glaube so solls nich sein,denn der Stab oben soll wohl nur für die Auslösung aber nix mit dem Druckkörper der 2ten Stufe zutun haben. aber ich hab bedenken das eine normale holzplatte das hält  Kannst ja mal probieren,aber ich könnte mir bei 5bar schon gutes knacken vorstellen. Außerdem wirkt ja bestimmt ein ziemlich heftiger Druck auf die Wände an der auflagestelle. Rocket PS:aber wenn mans optimiert ein geiles System
|
|
pmbond
Poseidon
Moderator
Registriert seit: Okt 2004
Wohnort:
Verein: Einzelgänger
Beiträge: 1345
Status: Offline
|
hi
was ist wenn sich die flasche ausdehnt ?
ich würde alu anstatt holz nehmen !
Pascal
|
|
Rookie³
Wasserraketenbauer
Registriert seit: Jun 2004
Wohnort: Happy End of Germany
Verein:
Beiträge: 141
Status: Offline
|
Rocket hat Recht, die Oberstufe sitzt auf einem Gardenaanschluss. Der Stab ist sozusagen nur
zur Kraftübertragung.
Naja, beim Druckaufbau müsste man sich halt danebenstellen und den Stöpsel obenhalten, bis
der Druck ausreicht um die Apparatur oben zu halten. Wieviel Druck dafür nötig ist, hängt natürlich
davon ab, wieviel Kraft von oben auf das Ventil lastet.
Stimmt, Holz wird wahrscheinlich bald aufgeben. Vielleicht aus Alu oder so. Vielleicht reicht auch
eine Scheibe dickes Gummi, die dicht macht.
Es ist schwieriger, eine vorgefasste Meinung zu zertrümmern als ein Atom.
Albert Einstein
|
|
Rookie³
Wasserraketenbauer
Registriert seit: Jun 2004
Wohnort: Happy End of Germany
Verein:
Beiträge: 141
Status: Offline
|
naja, wenn sich die Flasche ausdehnt, dann rutscht das ganze halt ein bissl nach oben. Muss man
nur aufpassen, dass man oben noch Luft hat.
Es ist schwieriger, eine vorgefasste Meinung zu zertrümmern als ein Atom.
Albert Einstein
|
|
pmbond
Poseidon
Moderator
Registriert seit: Okt 2004
Wohnort:
Verein: Einzelgänger
Beiträge: 1345
Status: Offline
|
was soll das für ein gummi sein ?
Kautschuk oder so ?
was haltet ihr von einer Kunstoffplatte mit der Stärke von 5 mm ?
Pascal
|
|
|
