Bäckchen
rauchender Poseidon
Registriert seit: Jun 2004
Wohnort: Nähe NE
Verein:
Beiträge: 2529
Status: Offline
|
@robby
auf irgendeiner Seite im Netz habe ich gesehen das um den Schlauch ca. in der Mitte eine Drahtschlaufe gelegt war wohl um den Querschnitt soweit zu verringern das keine Luft entweichen kann bis der Schlauch am Rohr anliegt.
Never give up
Andreas
In Wirklichkeit ist die Realität ganz anders !?
|
|
robby2001
Gardena Master of Rocketry
Moderator
Registriert seit: Jan 2004
Wohnort: Osnabrück
Verein:
Beiträge: 2087
Status: Offline
|

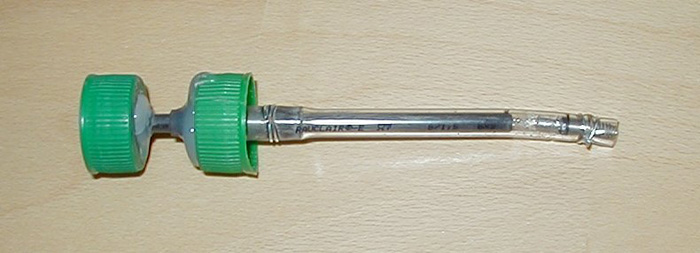

Ja, das hatte ich auch zuerst vor, den Durchmesser an einer Stelle kleinerzuquetschen. Hab aber mittlerweile Schlauch/Düsen-Kombinationen gefunden, die etwas besser passen. Unten zum Beispiel. Der Aussendurchmesser der Düse beträgt 6 mm, der Schlauch hat den gleichen Innendurchmesser. Allerdings hat die Düse einen Innen- durchmesser von nur 4 mm. Bei der kleinen Zweistufer geht das vielleicht noch. Aber die Oberstufe der großen Zweistufer wird bei so einer kleinen Düse nicht ganz aus den Puschen kommen, befürchte ich. Naja, hab das ganze gerade jedenfalls getestet. Bis 6 bar hält´s und ist dicht. Wenn das Wetter mal besser wird, gehe ich auf´s Feld und puste mal alles bis 10 bar auf. Gruß Robert Folgende Datei wurde angehängt:
|
|
Bäckchen
rauchender Poseidon
Registriert seit: Jun 2004
Wohnort: Nähe NE
Verein:
Beiträge: 2529
Status: Offline
|
Hey Robby,
tolle Sache aus was für einem Material ist die Düse und der Schlauch.
Mußt du noch so feste drücken beim ineinanderschieben und rutscht
das ganze dann wiedre zurück ??
Gruß
Andreas
In Wirklichkeit ist die Realität ganz anders !?
|
|
robby2001
Gardena Master of Rocketry
Moderator
Registriert seit: Jan 2004
Wohnort: Osnabrück
Verein:
Beiträge: 2087
Status: Offline
|
Die Düse ist aus Kohlefaserrohr. Solche Rohre werden im Drachenbau
eingesetzt. Der Schlauch scheint irgend so ein PVC-Zeugs zu sein.
Das flutscht jetzt gut ineinader und bleibt auch drin. Wenn´s beim
Zusammenschieben etwas hakt, muss man einfach die Düse bzw. die
Oberstufe etwas drehen.
Tja, wie gesagt, bin mal gespannt, wie sich das alles bei 10 bar
verhält.
Gruß Robert
|
|
Bäckchen
rauchender Poseidon
Registriert seit: Jun 2004
Wohnort: Nähe NE
Verein:
Beiträge: 2529
Status: Offline
|
Hallo Robby,
ich bin sooooooooo neugierig auf deine Versuche mit der 2stufigen. Hast du schon erste Ergebnisse mit der neue Roihr / Schlauch Kombination.
Gruß
Andreas
In Wirklichkeit ist die Realität ganz anders !?
|
|
robby2001
Gardena Master of Rocketry
Moderator
Registriert seit: Jan 2004
Wohnort: Osnabrück
Verein:
Beiträge: 2087
Status: Offline
|
 Nö, leider noch nicht. Obwohl Ferien sind, hab ich im Moment keine Zeit für die zweistufige. Ich vermute, die Kombination, die ich jetzt hab, wird die 10 bar wohl aushalten. Diese Woche über bin ich in Wuppertal. Kennst du noch den Fotografen vom Nicolaunch? Der hat mich nach Wuppertal zum Raketenbasteln eingeladen. Er will den Bau einer Wasserrakete dokumentieren. Die Ergebnisse der Dokumentation werden aber sicher noch etwas auf sich warten lassen. Ich kann und darf da noch nicht zuviel verraten. Nur soviel: es werden wohl zwei ca. 1,2 Meter lange Raketen mit Fallschirmmodul werden. Gruß Robert
|
|
Bäckchen
rauchender Poseidon
Registriert seit: Jun 2004
Wohnort: Nähe NE
Verein:
Beiträge: 2529
Status: Offline
|
Ein FILM mit Robby dem "Warator" in der Hauptrolle. Klasse find ich gut. Wenn man dich beim kleben filmt dann ziehe besser Handschuhe an sonst "FSK ab 18" Wg 2stufig halt uns auf dem laufenden. Ach ja was ist mit der Idee einen WaRa Workshop zu machen. Stefan und ich haben die Idee auf dem NRT gehabt. Gruß Andreas Folgende Datei wurde angehängt:
In Wirklichkeit ist die Realität ganz anders !?
|
|
robby2001
Gardena Master of Rocketry
Moderator
Registriert seit: Jan 2004
Wohnort: Osnabrück
Verein:
Beiträge: 2087
Status: Offline
|
Moin! Zitat:
in FILM mit Robby dem "Warator" in der Hauptrolle
Naja, erstma Bälle flachhalten. Ob und wieviel vom ganzen Material gesendet wird, steht noch in den Sternen. Gestern hab ich mal einen Startversuch mit dem kleinen Booster und der kleinen Oberstufe gewagt, um den crushing sleeve zu testen. Ergebnis: Dat war ein Griff ins Klo. Der Mechanismus hat sich auf der Rampe bei ca. 7 bar von selbst getrennt und die Oberstufe ist in Augenhöhe davongedüst. Gottseidank nichts beschädigt. Nun denn, jetzt muss ich eine andere Kombination probieren. Mit dem Workshop sollten wir das auf jeden Fall im Hinterkopf behalten. Das wäre ne prima Sache! Gruß Robert
|
|
MarkusJ
Gardena Master of Rocketry
Moderator
Registriert seit: Apr 2005
Wohnort: Kandel
Verein:
Beiträge: 2148
Status: Offline
|
kann mir irgendjemand den mechanismus für 2-stufige nochmal erklären?
ich hab die bilder gesehen, und ich glaub beim letzten sogar gerafft.
DANEK!!!
WARNUNG: Dieser Beitrag kann Spuren von Ironie beinhalten
Ich bin weder eine Suchmaschine, noch ein Nachschlagewerk - PNs zu Themen die im Forum stehen oder dorthin gehören, werde ich nicht beantworten.
Bilder bitte NICHT über Imageshack oder andere Imagehoster einbinden!
|
|
robby2001
Gardena Master of Rocketry
Moderator
Registriert seit: Jan 2004
Wohnort: Osnabrück
Verein:
Beiträge: 2087
Status: Offline
|
Ganz einfach. Oben auf der Seite siehst du das Bild vom crushing sleeve
Mechanismus. Der rechte Teil wird oben in den Booster geschraubt. Der
linke Teil mit der Düse kommt an die Oberstufe. Die Düse der Oberstufe
steckt im Schlauch des rechten Teils.
Wenn jetzt die Rakete auf der Rampe aufgepumpt wird, steigt zunächst
der Druck im Booster. Dadurch wir der Schlauch zusammen- und auf
die Düse der Oberstufe gedrückt. Durch die entstehenden Reibungskräfte
kann die Düse nicht aus dem Schlauch gezogen werden.
Durch das Blitzventil am rechten Ende des Schlauchs gelangt der Druck
ausserdem in die Oberstufe.
Wenn nun die Rakete startet, sinkt der Druck im Booster und der Schlauch
wird nicht mehr auf die Düse gedrückt. Dadurch wird die Oberstufe
losgelassen und kann weiterfliegen.
Ist´s klarer geworden?
Gruß Robert
|
|
|
