Hi,

bei Conrad kann man sich auch einzelne Platinen machen lassen. Habe ich auch schon getan. Das kostet dann so ca. 50€ minimum. Wenn die Platine klein genug ist, bekommt man dann aber meist mehrere.
Das ganze wird halt etwas teurer als in der Masse bestellt und wenn dann erstmal gezeigt wird, wie toll das funktioniert, dann wollen vielleicht die anderen auch wieder.

Gruß

Neil

Ich hätte gerne auch eine Platine genommen, abe leider kann ich mich aus zeitlichen Gründen (abi^^) meinem Hobby kaum noch zuwenden ... daher wäre der Aufwand, mir eine/zwei Platine(n) zu bestellen, bezahlen und zu bestücken etwas zu groß geworden.
Vielleicht könnte man das ganze ja mal ad acta legen und bei ausreichendem Interesse wiederbeleben?

mfG

Markus

Ich habe mich ja schon bereit erklärt die Platinen Privat zu ätzen. Hab das aber auf Eis gelegt, da eine Sammelbestellung sehr günstig ist, und man dann sehr gute Qualität erhällt. Wenn die Möglichkeit einer Bestellung aber wegfällt, ätze ich selber, und kann auch für andere mitätzen. Allerdings habe ich das weiter oben im Fred angesprochene Problem, nämlich dass ich in eagle nicht 6 Platinen (3*2, also eine 150mm*200mm Platine) nebeneinander darstellen kann, und somit nicht einfach gemeinsam drucken bzw. bearbeiten kann, noch nicht gelöst. Eine Lösung dieses Problems würde mich sehr weiter bringen. Es kann allerdings etwas dauern, da auch ich schulisch zur Zeit sehr ausgelastet bin.

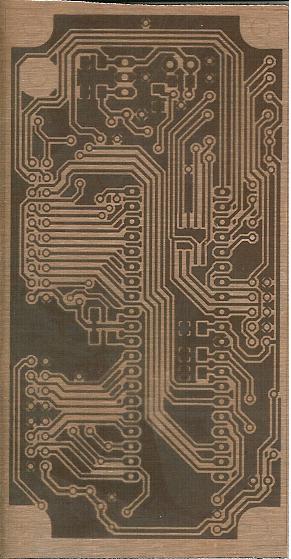

Nun habe ich mal Nägel mit Köpfchen gemacht, und mal eine Platine hergestellt. Sie muss nun noch geätzt werden:


Nun aber noch eine wichtige Frage: Muss ich das von eagle ausgedruckte Layout invertieren? Also wie
herum muss ich die Folie zum Belichten darauflegen? Wie ich dies bei dieser Platine gemacht habe ist aus dem Bild ersichtlich, ich habe sie invertiert daraufgelegt. Hab ich das richtig gemacht? Solange diese Frage nicht geklärt ist, mache ich sicherheitshalber keine neuen Exemplare.

Geändert von Andreas Jörg am 14. Oktober 2006 um 13:00

Hi,

das hängt von deinem Lack ab. Es gibt positiven und negativen Lack. Einmal wird das belichtete weg geätzt und einmal das nicht belichtete. Am besten du schaust auf deinem Lackbehälter oder der Platine. Da müßte es zu finden sein.

Gruß

Neil

Hi,

@Andreas
Die Ausrichtung stimmt so. Schön die erste Hardware zu sehen!

@Neil
Der Lack ist, wie auf dem Bild zu erkennen, schon entwickelt. Das jetzt sichtbare Kupfer wird beim Ätzprozess entfernt.

Wenn ich das richtig sehe gebraucht ihr beide den Begriff "invertiert" unterschiedlich und Andreas meint eigentlich gespiegelt während Neil damit ein Negativbild meint. Letzteres scheint Eagle nicht zu unterstützen. Jedenfalls passt die Platine von Andreas in beiderlei Hinsicht.

EAGLE zeigt das Layout von der Bestückungsseite (also von "oben") an. Geätzt wird aber die ("untere") Kupferseite. Dadurch gibt es 2 Möglichkeiten:
1: Nicht gespiegelt ausdrucken und die Folie mit der Tinte/Toner Seite auf die Platine legen.
2. Gespiegelt ausdrucken und die Folie so auf die Platine legen dass die/der Tinte/Toner die Platine nicht berührt, also durch die Folie getrennt ist.
Empfehlenswert ist die erste Variante, weil hierbei das Licht nicht mehr schräg unter der Maske auf die Platine fallen kann und somit die Ränder unscharf werden können. Im zweiten Fall wirkt die Folie als Abstandshalter und ermöglicht genau diesen ungewünschten Effekt.


Gruß
Reinhard

Hi,

okay, ich meine das negativ Bild. Eagle zeigt (druckt) die Leiterbahnen an. Das negativ würde die Zwischenräume anzeigen (drucken).
Eagle unterstützt die Funktion des gespiegelten Ausdrucks. Also die Bodenseite betrachtet von der Bodenseite und nicht von oben.

Gruß

Neil

Ich habe am Samstag mal 5 Stück (also 5*Messbox und 5*Pegelwandler) belichtet und entwickelt, bin bis jetzt aber noch nicht zum ätzen gekommen. Bitte teilt mir per mail (Edit: entfernt, da Produktion eingestellt wurde) mit, wenn ihr eine Platine haben möchtet, und gebt in dieser mail auch gleich eure Adresse an. Die Messbox-Platine kostet 3€ und die Pegelwandler Platine 1€, also insgesammt 4€ zzgl. Versand, es sind aber auch Einzelbestellungen möglich. Ich weis noch nicht, wie viel der Versand kosten wird, ich strebe an es in einem normalen Briefumschlag zu verschicken. Sollten mehr Anfragen als 5 Stück kommen, mache ich wieder welche, aber dies könnte dann ein bischen dauern, da ich nicht sicher sagen kann, wann ich wieder Zeit haben werde.

Geändert von Andreas Jörg am 10. November 2006 um 15:09

Hi Leute,

wie Andreas im obigen Beitrag schrieb, hat er ein paar Platinen hergestellt und den Bestellern zukommen lassen.
Meine ist heute angekommen und nach ca. 2h sieht sie nun so aus:

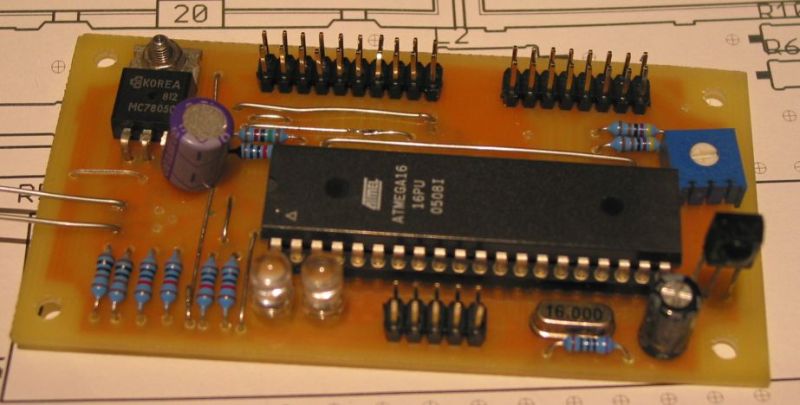

Bestückungsseite

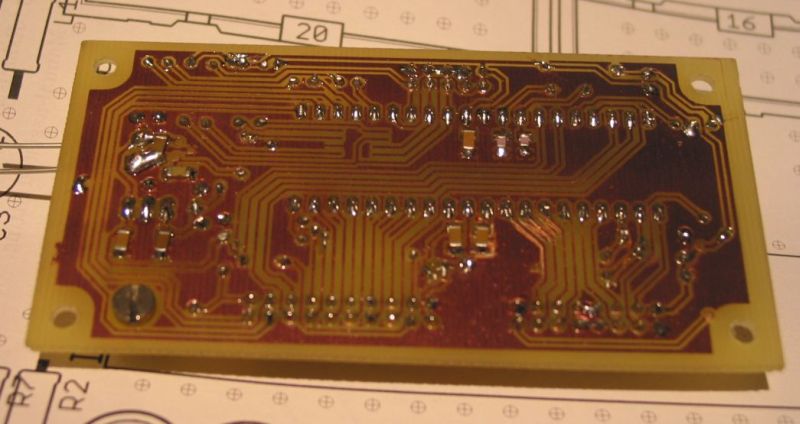

Lötseite


Mal sehen, ob ich morgen etwas Zeit finde um die LEDs zum Blinken bringen etc. ...


PS: @Reinhard: Die Restringe bei Rs, Cs und den Pfostensteckern sind etwas knapp bemessen.
Du solltest ggf. Deine Eagle-Lib(s) evtl ein wenig modifizieren...


PPS: Es blinkt! - nun noch LCD, IR, Dataflash und ADCs, dann kann's losgehen...

Geändert von Stefan Wimmer am 09. November 2006 um 08:42

Jetzt lassen sich meine Fehler nicht mehr vertuschen.


Gruß
Reinhard

Geändert von Reinhard am 09. November 2006 um 01:25
