Stefan Wimmer schreibt: "PS: @Reinhard: Die Restringe bei Rs, Cs und den Pfostensteckern sind etwas knapp bemessen.
Du solltest ggf. Deine Eagle-Lib(s) evtl ein wenig modifizieren..."
@ Reinhard: Solltest du das Board modifizieren, könntest du evtl. ein Paar Masseflächen wegmachen, z.B. die zwischen den Leiterbahnen. Im Moment ist es nämlich sehr schwer diese Platine mit privaten Mitteln herzustellen. Im Moment ist dies aber nicht notwendig, da niemand mehr nach einer Platine gefragt hat, und ich auch erst wieder anfange welche zu machen, wenn ich a) Zeit habe und b) sich wieder einige Anfragen gehäuft haben.
Es ist so wie es ist, denn wenn es nicht so wäre, könnten wir nicht Fragen, warum es so ist, wie es ist.
|
|
Stefan Wimmer
Grand Master of Rocketry
Moderator
Registriert seit: Aug 2000
Wohnort: Berlin
Verein: Deutsche Experimental Raketen Arbeitsgruppe (DERA)
Beiträge: 2398
Status: Offline
|

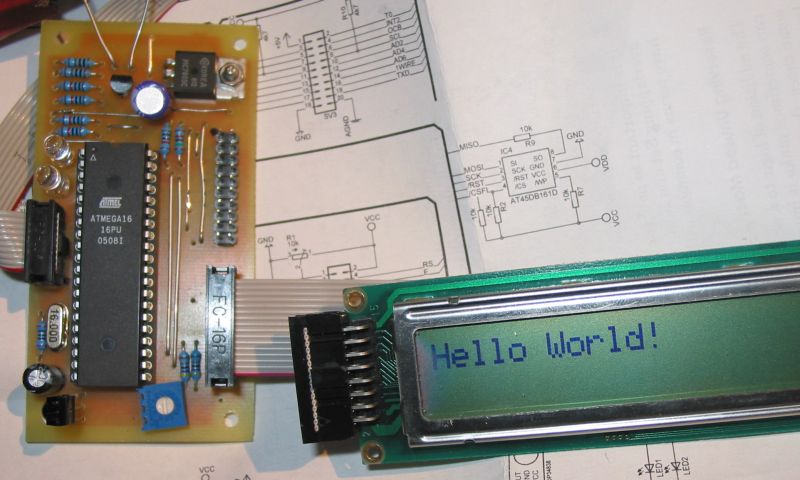

Ok, LCD geht auch:
It's the Government - it doesn't have to make sense! (B. Kaplow in r.m.r)
|
|
Stefan Wimmer
Grand Master of Rocketry
Moderator
Registriert seit: Aug 2000
Wohnort: Berlin
Verein: Deutsche Experimental Raketen Arbeitsgruppe (DERA)
Beiträge: 2398
Status: Offline
|

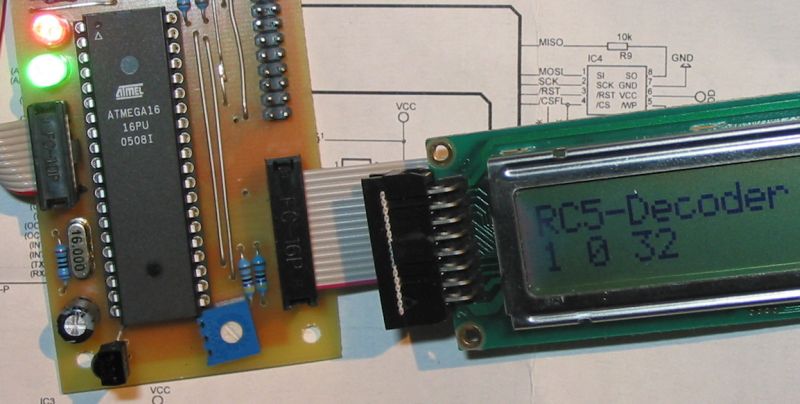

...wieder was Neues von der Inbetriebnahme: Der IR-Fernsteuer-Empfänger geht auch - die LEDs lassen sich aus erstaunlichen Entfernungen und um ungeahnte Ecken an- und ausknipsen.  Jetzt ist erst mal Pause, bis die Dataflash-Muster bei mir eintrudeln (höchstens dass ich den ADC zwischendurch mal anwerfe  ). À propos Dataflash: Reinhard, bist Du Dir sicher, dass das so geht? Der im Schaltplan und der Stückliste vorgegebene Chip ist nicht 5V tolerant (und der '41D-er, den ich irgendwann nächste Woche bekomme erst recht nicht). Ich fürchte, da müssen noch Längswiderstände in die Leitungen zum AVR "eingeflochten" werden...
Geändert von Stefan Wimmer am 11. November 2006 um 14:19
It's the Government - it doesn't have to make sense! (B. Kaplow in r.m.r)
|
|
Reinhard
Überflieger
Registriert seit: Sep 2003
Wohnort: Österreich
Verein: TRA #10691, AGM
Beiträge: 1187
Status: Offline
|
Hi,
die Eingänge des Flash (AT45DB161D) verkraften laut Datenblatt maximal 6,25V. Es gibt auch ein Application Note von Atmel das sich mit dem Thema beschäftigt. Demnach hat die gesamte AT45DBxx Serie 5V tolerante Eingänge. Was mir aber mehr Sorgen bereitet ist der Ausgang. Wenn ich mich richtig erinnere waren die Pegel ziemlich grenzwertig. Ein Pegelwandler hätte nicht geschadet.
Bezüglich Layout. Ein Redesign, welches die Herstellung weniger kritisch macht, kann ich gerne durchführen. Unter Umständen wird die Platine dann aber größer und/oder es kommen zusätzliche Drahtbrücken hinzu, weil dann die Masseflächen an bestimmten Stellen nicht mehr "hindurchschlüpfen" können.
Gruß
Reinhard
|
|
Andreas Jörg
Raketenbauer
Registriert seit: Sep 2005
Wohnort: Apfeltrach (Unterallgäu)
Verein: agm, T2
Beiträge: 186
Status: Offline
|
Als ich gerade bei Farnell bestellen wollte, kam ein Problem auf: Der Spannungsregler IC ist nicht mehr lieferbar. Kennt sich von euch jemand damit aus? Wird der bald wieder Lieferbar sein? Kann ich den noch wo anderst kaufen?
Es ist so wie es ist, denn wenn es nicht so wäre, könnten wir nicht Fragen, warum es so ist, wie es ist.
|
|
Stefan Wimmer
Grand Master of Rocketry
Moderator
Registriert seit: Aug 2000
Wohnort: Berlin
Verein: Deutsche Experimental Raketen Arbeitsgruppe (DERA)
Beiträge: 2398
Status: Offline
|
Ich habe einfach einen der bei mir in ausreichender Anzahl vorhandenen LP2950ACZ3.3 genommen und C5 durch einen 10µF Tantal ersetzt. Wenn Du einen LP haben willst, kann ich ihn Dir demnächst mitschicken...
Geändert von Stefan Wimmer am 12. November 2006 um 18:25
It's the Government - it doesn't have to make sense! (B. Kaplow in r.m.r)
|
|
Reinhard
Überflieger
Registriert seit: Sep 2003
Wohnort: Österreich
Verein: TRA #10691, AGM
Beiträge: 1187
Status: Offline
|
Hi, du kannst auch einen ZSR330C verwenden. Der ist bei Farnell lieferbar. siehe hier Gruß Reinhard
|
|
Andreas Jörg
Raketenbauer
Registriert seit: Sep 2005
Wohnort: Apfeltrach (Unterallgäu)
Verein: agm, T2
Beiträge: 186
Status: Offline
|
@ Reinhard: in der Übersicht vor der Bestellung kommt diese Tabelle: Farnell InOne-Best.Nr. Menge Herstellerbez. Produkt Verfügbarkeit Einzelpreis Gesamtpreis 3847780 2 ZSR330C. IC-REGULATOR LDO +3.3V; Spannungsregulie ->Nicht mehr lieferbar 0,70 € 1,40 € 1095794 2 AT45DB041B-SU IC, SM DATAFLASH SERIAL 4MB 20MHZ; Speic Sofort lieferbar 2,53 € 5,06 € 4913139 2 TSOP34838. IR-RECEIVER 38KHZ; Gehäusetyp:Rectangula Sofort lieferbar 0,90 € 1,80 € @Stefan: Sollte ZSR330C doch nicht lieferbar sein, wäre es super, wenn du mir einen LP2950ACZ3.3 mitschicken könntest.
Geändert von Andreas Jörg am 12. November 2006 um 19:02
Es ist so wie es ist, denn wenn es nicht so wäre, könnten wir nicht Fragen, warum es so ist, wie es ist.
|
|
Scorpion_XIII
Poseidon
Registriert seit: Jun 2005
Wohnort:
Verein:
Beiträge: 1154
Status: Offline
|
Hi, Platine ist bei mir jetzt auch angekommen  Ich hab zwar keine Ahnung von den Teilen, bzw. welche anderen Teile man anstatt verwenden kann, habe aber das selbe Problem.  Grüße Scorpion_XIII
t(h)rust in GARDENA
|
|
Reinhard
Überflieger
Registriert seit: Sep 2003
Wohnort: Österreich
Verein: TRA #10691, AGM
Beiträge: 1187
Status: Offline
|
Hi,
das Bauteil ist jetzt unter einer anderen Bestellnummer verfügbar (1132752). Siehe obiger Link. Die ursprüngliche Variante war nicht ROHS konform. Unter der alten Nummer ist es auch als Alternativprodukt verlinkt.
Gruß
Reinhard
|
|
|
