Hallo Rainer,
tolle Idee. Sehe ich das richtig, dass die Startschiene aus zwei zusammengeschraubten Winkelschienen besteht? Genial. Und ich suche mir in den Baumärkten einen Wolf nach einseitig offenen Alu-Vierkantprofilen...

Aus was bestehen denn die Gleitstücke an den Raketen und wie hast Du sie befestigt?

pegi

Zitat:

---

Original geschrieben von pegi

Aus was bestehen denn die Gleitstücke an den Raketen und wie hast Du sie befestigt?

pegi

---

Das würde mich auch brennend interessieren !
Hast Du eine Detailzeichnung oder ein gutes Pic ?

Tom

@ Pegi

Mir ging es ähnlich, bis mir die Erleuchtung
kam. In einem anderen Thread hatte
ich astronomische Preise für ALU-Profile
gesehen. Da dachte ich mir, dass es für
meinen LP-Bereich auch anders gehen müsste.
Es treten ja beim Start selbst nur vernachlässigbare
Seitenkräfte auf. Schlimmer ist der Wind, der
plötzlich ein 117 cm langes Rohr um den Stab dreht.
Daher meine Idee mit den 2 L - Profilen,
die in stärkerer Form sicher auch für größere
Raketen reichen würden.

Du musst nur mit entsprechenden Schrauben,
Muttern und Unterlegscheiben die Profile absolut
stabil auf Distanz ( bei mir 3 mm ) kontern und
die Muttern mit Lack oder Epoxy sperren.

@ Tom

Bitte nicht !

Ich gehe bei mir von maximal D-Motoren aus,
und habe die Führungen statt aus MC.D-Röhrchen,
die von der Verklebung her manchmal nicht ganz
unkritisch sind, aus TonPapier zu einem H geformt.
(Tonpapier kennt jeder Papa, der seinen
Sprößlingen die Martinslaternen zusammen Uhute
Das Zeug ist unheimlich stabil - ist eher eine Art Pappe,
und durch die viel größere Klebefläche von Pappe auf
Pappkörperrohr sehr fest - statt schlecht klebbarem PVC.
Auch nach mehreren Starts sind keine Gebrauchs-
spuren zu sehen; hat ja auch nix zu halten.
Nur gaaanz leichtgängig sollte es durch die Schiene
gleiten, darauf muß man unbedingt achten.

Je nach Größe der Rakete verwende ich 2 Leit-H´s
von ca. 2 cm Länge. Das untere zwischen den Fins,
das obere am Schwerpunkt; schön sauber ausrichten
und man spürt keinen Widerstand.

Die Jungfernflüge und Tests dieser H-Halterung
habe ich übrigens absichtlich mit meinen schwersten
Raketen von 280 - 290 g mit D7 durchgeführt.
Dann wird die Halterung auch wohl 110 g Raketchen
mit C Motoren verkraften - es geht ja nur steil nach oben

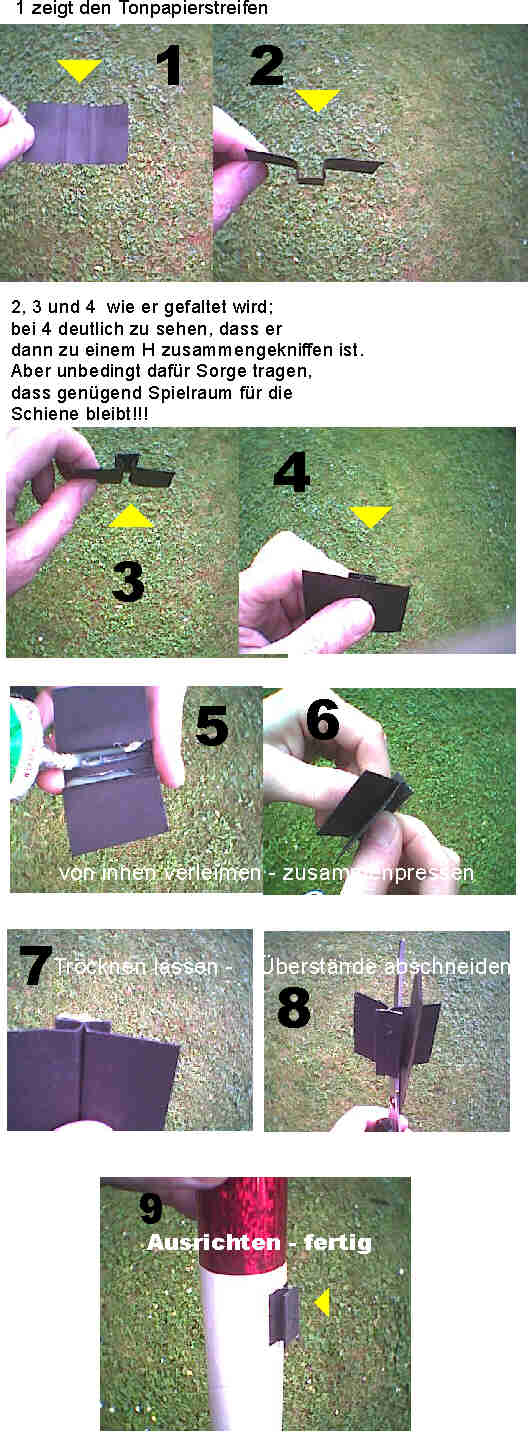

Jetzt folgen die Bilder. Ich hoffe, das Weitere erklärt sich
dann von selbst.

Viele Grüße
Rainer

Dann eben jetzt die Bilder:

Folgende Datei wurde angehängt:

@Rainer:

Wie breit ist die Schiene eigentlich? Ich schaue mir gerade meine neu gebaute Sidewinder an und überlege, ob sie nicht die erste Rakete sein sollte, die ich mit meiner (hoffentlich bald gebauten) Schiene starte.
Die Schiene sollte nicht zu breit sein, bei einem 40mm-Rohr ist der Abstand von den Flossen sehr klein.
Das Tonkarton-H findet meinen Beifall. Das ist etwas für meine bevorzugte "ganz-aus-Papier-Bauweise"!

Viele Grüße,

Kai

Die Idee ist echt toll. So was könnte ich auch noch gebrauchen. Hast du noch mehr bilder? Wie lang sind denn die Alu Profilen?

Mathias

Hallo Kai,
hallo Mathias,

die Schienen stammen aus dem "Praktiker"-
Baumarkt ( früher Wirichs), sind vom Material her
je 1 mm stark, auf der Raketengleitseite einzeln
14 mm und auf der Strebenseite 23 mm breit.
Durch die Konterschrauben voneinander getrennt
ergibt das bei mir eine Fläche in Richtung Rakete
von ca. 30 mm incl. Führungsschlitz.

@ Kai:
Keine Sorge. Ich habe schon 25 mm Modelle darauf
getestet. Du musst nur darauf achten, dass die
Fins nicht die aus den Muttern herausschauenden
Schraubenenden berühren. Die habe ich nach
ersten "HandGleitTests" abgeflext bis zur Mutter.
Ergebnis: Keine Berührung mehr möglich.

Die von mir verwendete Länge ist 100 cm,
es gibt sie allerdings auch in 200 cm Länge,
die man auf seinen Bedarf abgestimmt natürlich
kürzen könnte. Das mache ich auch noch mal.

@ Mathias
Fotos habe ich noch, aber ich glaube, es müsste
doch reichen. Oder hast Du einen speziellen Ansichts-
wunsch? Dann aber erst morgen Abend, o.k.?.

VG
Rainer

Das mit dem Tonpapier ist ja echt genial (wie eigentlich auch die Sache mit den Winkeln). Auf die Idee wäre ich nicht gekommen. Super! Ich sag's in der Einfachheit erkennt man die geniale Idee.

Viele Grüße
Erwin

Rainer,
super Sache. Ich muss morgen (nach dem Fussi) doch mal einen Baumarkt-Trip einlegen...
Wg. der Länge: Es dürfe ja nichts ausmachen, wenn die Rail länger wird: Kleinere Modelle könnte man ja dann von der Mitte aus starten. Nur in die Karre muss das Teil halt passen.
(Bis vor kurzem war ich noch fest entschlossen, ein Pad auf Basis eines Maschinenschraubstocks mit unterschiedlich dicken Rods zu bauen, aber Du hast mich jetzt total aus dem Konzept gebracht
)

@ pegi

natürlich macht das nichts, wenn die Rail länger wird.
Ich würde die kleineren Raketen aber trotzdem nicht
von der Mitte oder irgendwo höher starten, weil Dir
das SP beim Start dann ganz schön die Schiene versaut.
Wenn das irgendwo auf der Länge passiert, wird es für
andere Modelle, die Du von unten starten willst,
auf die Dauer eventuell etwas hakelig.

Wenn Du in den Baumarkt gehst, solltest Du Dir
vielleicht überlegen Messingprofile zu nehmen.
Mein Startturm ist ein absoluter Prototyp,
und ich weiß nicht, wie die Alu-Schiene nach
50 Starts unten aussieht. Messing ist da möglicherweise
unanfälliger und mit feinem Schleifpapier immer schön
sauber zu bekommen. - Denkanstoß !

Leider hat sich Axe bisher nicht gemeldet. Der könnte
eventuell meine leichten Zweifel Alu/Messing zerstreuen.

Ich möchte es immer wieder betonen:
Das Ganze funktioniert nur, wenn Du mit Schrauben,
Muttern und Unterlegscheiben die L-Schienen vernünftig
auf Distanz hälst, konterst und das Gewinde danach
versiegelst. Dann brauchst Du kein 4-Kantprofil mit
Schlitz , dann kannst Du für die HPRs auch Winkeleisen
vom Schmied nehmen!

Spezielle Anfragen, pegi, gerne per email - hast Du-
glaube ich

ÜBRIGENS:
Meine TonPapierFührungen an der Rakete sind aus der
Not geboren. ICH fand einfach KEINE passenden H-Profile
aus Kunststoff

Dazu sagt man bei uns am Niederrhein:
"prakesiere kömmt van ärme Mänsse"

Für HPR kommt es natürlich auf ein paar Gramm
mehr nicht an, und da kann man dann schon die
" H-Führung " an der Rakete mit GFK etc. etwas
anders gestalten.

Viele Grüße
Rainer
