| Autor | Thema |
|---|---|
|
Juerg
SP-Schnüffler Registriert seit: Jan 2001 Wohnort: 8102 Oberengstringen, CH Verein: ARGOS Beiträge: 951 Status: Offline |
Beitrag 35162
[
 05. September 2003 um 12:54]
Zitat: Ich denke nicht, dass ein Dreibein die geeignete Basis für einen <u>Rail</u> ist. Für Modelle bis etwa 500g ("D"-"F" Bereich) ist ein Fotostativ sicher gut und sehr praktisch (da reicht ein Rod), darüber aber fehlt der sichere Stand. Für grössere Modelle sollte man schon etwas mehr Standfläche und auch Eigengewicht der Rampe haben. Siehe WASP Pad oder Spacetec Pad http://www.argoshpr.ch/Images/ALRS3_20021027_TomTom/P1010045.JPG Wenn Du bei einem Dreibein einen angewinkelten Strahlabweiser anbringst und dann ein grösseres Modell davon startest, schmeisst es das Ding alleine von der Strahlumlenkung um (braucht aber schon einen HPR Treibsatz dafür). Gruss Jürg |
|
Juerg
SP-Schnüffler Registriert seit: Jan 2001 Wohnort: 8102 Oberengstringen, CH Verein: ARGOS Beiträge: 951 Status: Offline |
Beitrag 35163
[
05. September 2003 um 12:58]
P.S. Anmerkung:
Man beachte die zusätzliche Verankerung des Spacetec Pads am Boden, trotz über 10kg Eigengewicht! Bei dieser Pad-Konstruktion zwar nicht nötig, weil das Flammblech so angeordnet ist, dass der Pad durch die Rakete nicht angehoben werden kann. Aber es ist grundsätzlich wichtig, Pads zusätzlich zu sichern. Achim kann da ein Lied davon singen. ;-) |
|
Christian S.
Überflieger Registriert seit: Sep 2003 Wohnort: Köln Verein: Solaris-RMB / TRA #11159 L1 Beiträge: 1023 Status: Offline |
Beitrag 35165
[
05. September 2003 um 13:50]
Leutz, ich hatte von LPR bzw. leichten Midpower-Modellen geschrieben. Da der Stab an meinem Noris-Pad inzwischen kaum noch geradezubiegen ist, habe mir da was ausgedacht, was ich gern mit ITEM-Profilen testen würde. Klappt eigentlich auch das kleine 20mm-Profil, oder sollte man das 30er nehmen?
Gruß Christian Es ist nie zu spät für eine glückliche Kindheit...
|
|
Juerg
SP-Schnüffler Registriert seit: Jan 2001 Wohnort: 8102 Oberengstringen, CH Verein: ARGOS Beiträge: 951 Status: Offline |
Beitrag 35171
[
05. September 2003 um 15:14]
Eben darum habe ich auch "Rail" geschrieben...
 Mit einen schweren und langen Rail wird so ein Dreibein arg kopflastig, auch bei LPR! Ausser Du verwendest nur 1.5m, aber dann macht der Rail wiederum keinen Sinn... Gruss Jürg |
|
Rainer
Grand Master of Rocketry Registriert seit: Mär 2002 Wohnort: Verein: Beiträge: 2067 Status: Offline |
Beitrag 35172
[
05. September 2003 um 15:50]
@ Pegi

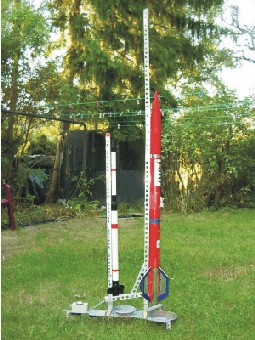

tut mir leid, ich bekomme es nicht noch größer hier herein. Also nimm doch zur Not die Lupe. BTW, irgendwie ist das Mist mit den Bildern oder man muss ein spezielles Forums Abitur bestanden haben. Was soll´s. Die linke Rampe ist 100 cm, die rechte 180 cm hoch, alles nachzulesen in "Startturm aus dem Baumarkt" VG Rainer Folgende Datei wurde angehängt: |
|
pegi
Grand Master of Rocketry Registriert seit: Okt 2000 Wohnort: Verein: Beiträge: 2529 Status: Offline |
Beitrag 35179
[
05. September 2003 um 16:50]
Jaaa, so sieht man was - das Dragracepad
 (Du müsstest noch einen U-förmigen Strahlabweiser anbringen - dann kann die eine Rakete die andere zünden  )Wegen Bildern: Ich finde, die beste Bildgröße hier für das Forum ist die VGA-Auflösung mit 640*480 Pixeln. Man sieht was, nötigt aber die Leute nicht zum scrollen. Falls Du keine Bildverarbeitung hast: Probiers mal bei www.irfanview.com Das ist eigentlich ein Betrachter, aber mit rudimentären Bearbeitungsfunkionen, ua. Größe ändern. Und - es kost nix (Das Runterladen von 0,8 und 4,6 MB sollte DSLler nicht erschüttern... )
|
|
Rainer
Grand Master of Rocketry Registriert seit: Mär 2002 Wohnort: Verein: Beiträge: 2067 Status: Offline |
Beitrag 35181
[
05. September 2003 um 17:14]
@ Pegi
Irfanview habe ich auch benutzt zusammen mit Corel Draw. Das Bild ist leider dennoch etwas unscharf. Der rechte Turm ist bei Höhe 1oo cm geteil und Klappbar, so dass man gemütlich große Raketen waagerecht preppen kann, Turm wieder auf volle 180 cm hochschwenken, einrasten, Flügelmutter fest, und Start frei für die fetteren Teilchen. Sehr praktisch und prima transportabel. Vielleicht finde ich in Oli4 ja einen Vertriebspartner für Europe.  VG Rainer |
|
Tom
Grand Master of Rocketry
Registriert seit: Aug 2000 Wohnort: Neustadt Verein: T2 , SOL-1 Beiträge: 5257 Status: Offline |
Beitrag 35184
[
05. September 2003 um 17:50]
Hallo Christian

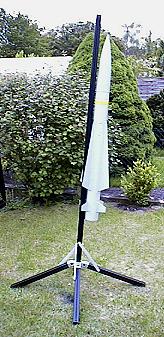

, ob 20 mm oder 30 mm Item bleibt Dir überlassen. Ich habe mir eine Rail am 20 mm und aus 40 mm ITEM gebaut. Wenn ich recht weiss, ist allerdings das 30er ITEM kompatibel zu den Blacksky-Railguides. Da ich mir aber meistens ne Extrawurst brate und mich eigentlich nie an dem was der Ami-Markt hergibt orientiere, habe ich das 20 mm Item gewählt. Das war für mich greifbar und ich habe mir meine eigenen Guides hergestellt. Das Foto zeigt eine Selbstbau Rail auf der Basis von 40 mm Profil, mit angeflanschtem 20 er Profil. Davon starte ich bis 2 kg Schwere Raketen ohne Probleme. Die etwas größeren und impulsstärkeren Raketen werde ich vom 40 mm Profil starten. (Ich schleppe meine Rampe immer mit )Tom Folgende Datei wurde angehängt: |
|
Marxi
Grandma' of Rocketry Registriert seit: Jun 2002 Wohnort: Bayern Verein: AGM, TRA #10753 L3 Beiträge: 2567 Status: Offline |
Beitrag 35195
[
05. September 2003 um 21:41]
Hallo !
@ Rainer: Schöne Rampe ! Hast du im 180er Rail auch Lauflichter etc. angebracht ? @ Tom: Ebenfalls schöne Rampe und Roc ! Aber wie stellst du die Railguides für die 20mm und 40mm Items her ? Doch nicht etwa Karton... in T- Form bringen und ankleben etc. ... Sorry, Rainer !  Grüße, Marxi |
|
Christian S.
Überflieger Registriert seit: Sep 2003 Wohnort: Köln Verein: Solaris-RMB / TRA #11159 L1 Beiträge: 1023 Status: Offline |
Beitrag 35199
[
05. September 2003 um 22:38]
@Tom:
Sind die Stativfüße ebenfalls aus ITEM-Profilen? Falls ja: Wie sieht der Verbinder zwischen Füßen und Rail aus? Gruß Christian Es ist nie zu spät für eine glückliche Kindheit...
|
