Hi,

ich hatte mir mal einen Cable Tie Launcher improvisiert. Dazu habe ich ein 20mm Alurohr aus dem Baumarkt verwendet. Als Dichtung kamen wenige Lagen Klebestreifen zum Einsatz (hat sich aber sehr schnell abgenützt). Mit einem O-Ring funktioniert das aber sicher sehr gut.

Gruß
Reinhard

Hallo Reinhard,

20mm Alu-Rohr habe ich im Baumarkt tatsächlich schon gesehen, aber da kann man schlecht etwas dranlöten, oder? Wie hast Du dann die Luftzufuhr geregelt?

Gruß Stefan

P.S.: Natürlich auch vielen Dank für die Antworten

Hi,

ich hatte einfach eine Schnellkupplung für einen Kompressor mit 5min Epoxy eingeklebt. Wenn ich mich richtig erinnere habe ich dazu noch den Sechskant neben dem Gewinde, das dazu dient um die Dinger in eine Spritzpistole etc. zu schrauben, auch noch entfernt um eine größere Klebefläche zu erreichen. Außerdem habe ich das Gewinde mit einem Roving umwickelt damit es einigermaßen an den Innendurchmesser des Rohres angepasst wurde.
Bei dieser „eleganten“ Konstruktion musste man halt die Flasche vorher mit Wasser füllen und nachher am Launcher platzieren. Mann merkt ja sehr bald wie viel Wasser dabei verloren geht und kann das anpassen. Wenn man allerdings eine lange und schwere SST-Rakete fliegen will (im Gegensatz zu meinen 1,5l Fantaflaschen ohne irgendwas) ist das vielleicht ein wenig unangenehm. Dafür war meine Flasche innerhalb von 2sek auf 10bar.
Mann muss aber an die Kupplung nicht einfach primitiv einen Kompressor anschließen wie ich das getan habe. Für dieses Kupplungssystem gibt es ja alle möglichen Adapter, Verteiler etc. Alternativ könnte man ja auch einen Fitting (3/8“ vermutlich) einkleben und sich dann aus dem großen Fundus an Installateurmaterial bedienen.

Gruß
Reinhard

Zitat:

---

Original geschrieben von Stefan Meyer

Hallo Reinhard,

20mm Alu-Rohr habe ich im Baumarkt tatsächlich schon gesehen, aber da kann man schlecht etwas dranlöten, oder?

---

Ja, Alu-Löten geht nur sehr schlecht (ohne das richtige Equipment). Man kann es (ebenfalls mit dem richtigen Equipment, WIG) aber recht gut schweissen.

Vielleicht findet man ja im gut sortierten Baumarkt/Bastellladen/Metallhändler(Gelbe Seiten!) ein entsprechendens Messing-Rohr? Das kann man wieder sehr gut löten (bei euren Druckbeanspruchungen vielleicht am Besten mit einem niedrigschmelzenden Silberhartlot (bei ca. 550°C)). Wenn ihr in meiner Nähe wärt, könnte ich das mit der Autogenausrüstung gerne mal probieren...

Ja Hallöchen,

ach mich gibt es tatsächlich noch ist schon unglaublich ^^

Noch 6 tage dann ist es soweit 1 Jahr Wasserraketen aber auch Projektwoche natürlich bedeutet das eine Woche basteln ,tüfteln ,und bauen.

Neben einem Fallschirmsystem werde ich auch mit einem freund eine Rampe bauen da ich zum Ersten feststellen musste mit 15 mm Durchmesser sind keine Rekorde zu holen und zum Zweiten die mit dem ersten Platz diesen (laut simulator) nicht durch Einhaltung der Regeln geschafft haben da ihre Rakete zu schwer war.

Einige von euch kennen sicherlich noch mein erstes System was ich bei der letzten Projektwoche gebaut hatte dort hatte ich einen Gummiestopfen zum abdichten genommen, allerdings ist dieser schon bei Drücken grösser als 3 Bar undicht geworden.

Desshalb werden wir versuchen die Abdichtung mit einem nach Möglichkeit Kupferrohr und O-Ringen zu realisieren. Anstelle einer solchen Zange wie sie Herr Gum benutzt wollen wir wie bei meiner ersten Rampe entweder Riegel benutzen oder an einem Drehpunkt gelagerte Greifer benutzen.

Ich werde hier während der Projektwoche unsere Fortschritte posten.

Basti

Geändert von Basti am 24. Oktober 2005 um 20:14

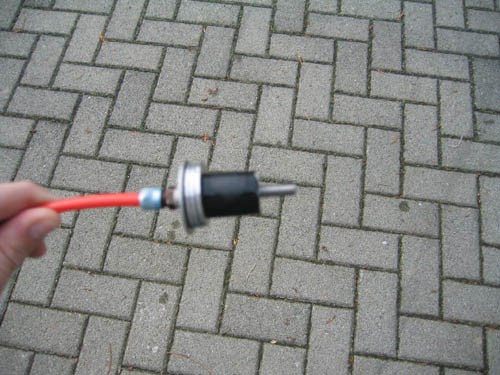

meinst du so einen Stopfen ?


Der ist dicht bis 16 Bar leider muss man ein bisschen wackeln bis sie auslöst.

Pascal

bis 16 bar ?

Hum ich fühle mich verarscht bei mir kaam das wasser schon bei 3 bar raus.

Kann man bei dem die flasche bis zum anschlag draufschieben ?

Basti

ja kann man.

Meine Anleitung für einen Cable-Tie Launcher

Man benötigt:
- 1/2" Rohr
- 1/2"-15mm Rohr ohne Gewinde Adapter
- ein Knie(ein 1/2" Eckrohr, mit der Möglichkeit es auf etwas festzuschrauben.
- mittelgroße Kabelbinder
-15mm rohr
-Gardena Schlauch
-2 Oringe von 9mm Gardena
-50mm Abwasserrohr(ein 5cm langes Stück)
-3 Rohrschellen
Der Cabletielauncher besteht aus einem 1/2" rohr das auf ein Knie geschraubt ist. Am Anderen Ende des Knies ist ein 1/2"-15mm Adapter.
Dort ist ein Kurzes 15mm rohr eingelötet. Daruber hab ich einen Gartenschlauch gequetscht und mit einer Rohrschelle festgemacht. Im Gartenschlauch ist ein Ventil befestigt.
In das Rohr habe ich 2 Tiefe kerben gefeilt, die in etwa 1cm auseinander sind. Dort habe ich O-Ringe aus nem 9mm
Gardena reingetan. Die O-Ringe muessen so überstehen, dass eine Aldi-Flasche mit etwas quetschen drüber geht.
Das ganze sollte man mit etwas Vaseline einschmieren.
Nun braucht man 2 Rohrschellen und kabelbinder.
Man befestigt die Rohrschellen mit den Kabelbindern so, dass wenn man die Flasche drüberschiebt, die Kabelbinder gerade über den Flaschenhals stehen. Viele Kabelbinder für Flaschen mit kleinem Kragen und umgekehrt.
Nun schiebt man den 50mm Ring über die Kabelbinder, wenn es zu schwer ist, den Ring über die Kabelbinder zu schieben,, einfach gleichmaeßig Kabelbinder abmachen.
Am Ring kann man nen Zugseil dranmachen, der ihn runterzieht
Da Fanta-Flaschen einen zu geringen Duesendurchmesser haben um auf das Rohr zu passen muss man einfach mit einer Feile den Durchmesser passend vergroessern, das geht, da die Wandstärke des Halses mehr als ausreichend ist.


viele Grueße
Hendrik

PS:
Das Steht schon in dem Freestyle-Physics Fred drin, aber ich poste es mal hier, Ok?

Geändert von Highflyer am 25. Oktober 2005 um 16:53

Zitat:

---

Original geschrieben von Basti

Neben einem Fallschirmsystem werde ich auch mit einem freund eine Rampe bauen da ich zum Ersten feststellen musste mit 15 mm Durchmesser sind keine Rekorde zu holen und zum Zweiten die mit dem ersten Platz diesen (laut simulator) nicht durch Einhaltung der Regeln geschafft haben da ihre Rakete zu schwer war.
Basti

---

Dazu muss ich mal eben feststellen:

1. Der Simulator ist sicher nicht unfehlbar, ich zumindest habe keine Ahnung mit welchen Parametern, Formeln und Annahmen er eigentlich arbeitet. Soweit ich weiß, hat noch keiner die Ergebnisse mit einer realen Höhenmessung verglichen.

2. Den ersten Platz hat doch Felix Ahn gewonnen, oder. Der ist immerhin Moderator bei der Konkurrenz und sollte sich aufs Basteln von Wasserraketen verstehen, zudem war es nicht sein erster Wettbewerb.

3. Soweit ich mich erinnere ist er als erster gestartet, da werden sie den Druck wohl noch ernsthaft kontrolliert haben, was zwischendurch sicher nicht immer der Fall war.
Außerdem war es eine schlanke Rakete aus 0,5er-Flaschen und diese war zu kurz, um mit mehr als einem Liter zu starten.

Auch wenn die Kontrollen zeitweise sehr lax waren und die Versuchung sich mit mehr Wasser oder Druck einen unerlaubten Vorteil zu verschaffen sicher da war halte ich es in diesem Fall für sehr unwahrscheinlich und möchte hier vor UNTERSTELLUNGEN warnen.

MfG Stefan Meyer
