Zitat:
Original geschrieben von Turambar
gibt es irgendwo eine Hilfe zu dem CPR? Ich blick nämlich vorn und hinten ned durch was ich wo angeben soll..
Es ist vermutlich viel zu einfach... Warum nimmst Du nicht einfach mal eine Rakete an mit einem Durchmesser um überhaupt erstmal den Umgang mit CPR zu verstehen ? Tip: Nimm auch die "Drucken"-Funktion, denn dann bekommst Du eine Skizze mit eingezeichnetem DP. Ansonsten nimm halt RockSim oder SpaceCAD. Manchmal muss man halt auch mal nachdenken....  Gruss Tom
|
|
Turambar
SP-Schnüffler
Moderator
Registriert seit: Jun 2005
Wohnort: Österreich
Verein:
Beiträge: 874
Status: Offline
|
hmm du hast recht langsam nähere ich mich an etwas an das tatsächlich einer rakete gleichschaut... langsam ^^
Hab z.b. begriffen dass ich gar nicht überall daten eingeben muss xD
edit: habs raus ( nach nur 7x ausdrucken^^) aber eins schaff ich immer noch nicht... nämlich die Datei auch zu speichern ~.~ ich wähle die ordner aus, klicke auf speichern aber da tut sich nichts weiter.. kA warum ~.~
Ausserdem ist es doch richtig dass ich CPR gar nicht benutzen kann weil meine rakete 2 durchmesser hat, oder? Ich hab fürs Körperrohr nur ein eingabefeld gefunden
Bei der Eroberung des Weltraums sind zwei Probleme zu lösen: Die Schwerkraft und der Papierkrieg.
Mit der Schwerkraft wären wir fertig geworden.
- Wernher Freiherr von Braun
http://are.modellraketen.at
MfG
Stefan
|
|
Turambar
SP-Schnüffler
Moderator
Registriert seit: Jun 2005
Wohnort: Österreich
Verein:
Beiträge: 874
Status: Offline
|
soo mit spacecad gehts wesentlich einfacher xD
Habs mir gesaugt als mir klar wurde dass ich mit dem CPR keine 2 Durchmesser eingeben kann.
Rausgekommen ist das hier:
Höhe: 1,27m
Startgewicht: 175,1gr
Leergewicht:53,2gr
Max. Flughöhe: 172,6m
Max. Geschwindigkeit: 85,95 m/s
Kaliber: 1,29
Ich werde noch weiter dran basteln, das endergebnis steht noch lange nicht fest, zumal ich ja die genauen daten über Wandstärke, länge des Kupplers etc. noch nicht genau weis.
Bei der Eroberung des Weltraums sind zwei Probleme zu lösen: Die Schwerkraft und der Papierkrieg.
Mit der Schwerkraft wären wir fertig geworden.
- Wernher Freiherr von Braun
http://are.modellraketen.at
MfG
Stefan
|
|
Oliver Arend
Administrator
Administrator
Registriert seit: Aug 2000
Wohnort: Great Falls, VA, USA
Verein: RMV/Solaris/AGM/TRA L1/TCV/MDRA/NOVAAR
Beiträge: 8352
Status: Offline
|
Deshalb ist diese ganze Massenberechnung auch Unsinn. Aus Erfahrung oder Wiegen der Einzelteile kann man das Leergewicht recht gut abschaetzen und dann den Flug simulieren (Dein Ergebnis kann ich irgendwie nicht nachvollziehen: 5x C6 in einer 50 g Rakete soll nur auf 170 m kommen?). Den Schwerpunkt ermittelt man einfach in dem man die Rakete balanciert. Im Zweifelsfall kann man am Ende immer noch Gewicht in die Nase stecken.
Oliver
|
|
Turambar
SP-Schnüffler
Moderator
Registriert seit: Jun 2005
Wohnort: Österreich
Verein:
Beiträge: 874
Status: Offline
|
das stimmt natürlich, ich habe bei den teilen auch nur geschätzt, weil ich ja erst bestellen muss. Hier sind 4x 3mm Balsa-Flossen und 1mm Papierrohre zum einsatz gekommen. Die richtigen teile sollten schwerer sein.
Als ich die 170m gelesen habe war ich auch recht überrascht, es kann sein dass ich irgendwo war falsches eingegeben hab.. cw-wert hab ich den genommen der schon im SpaceCAD stand weil ich kA hatte was das ist xD
Bei der Eroberung des Weltraums sind zwei Probleme zu lösen: Die Schwerkraft und der Papierkrieg.
Mit der Schwerkraft wären wir fertig geworden.
- Wernher Freiherr von Braun
http://are.modellraketen.at
MfG
Stefan
|
|
Turambar
SP-Schnüffler
Moderator
Registriert seit: Jun 2005
Wohnort: Österreich
Verein:
Beiträge: 874
Status: Offline
|

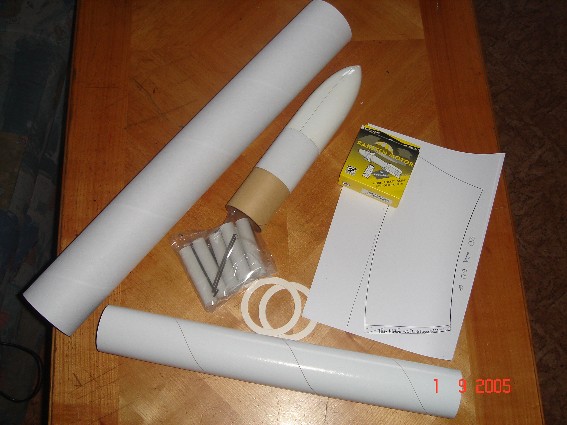

Sooo, endlich ist das paket von Noris gekommen  Die freude hielt aber nicht lange, und zwar genau so lange bis ich den "Kuppler" sah: Ein A4-Bogen auf dem ne Zeichnung aufgemalt war und dass ich ausschneiden und zusammenkleben muss! Wenn ich das gewusst hätte, hätte ich mir das nie gekauft! In der beschreibung steht nur "Kuppler aus Papier", das habe ich als dasselbe material interpretiert aus dem auch die Körperrohre gefertigt sind. Ausserdem stand da auch nichts von selber bauen. Einen solchen kuppler habe ich mir auch schon testweise selbst gebaut, als ich gemerkt habe dass die rakete dadurch nie gerade war hab ich mich entschlossen das teil zu bestellen, und jetzt das! 1,90€ für 2 bögen Papier.. argh -_- Naja da ich nicht bereit bin meine rakete mit einem Papier kuppler zusammen zu bauen werd ich wohl in der Händlerliste nach einem anderen Anbieter dafür suchen. Bild: Folgende Datei wurde angehängt:
Bei der Eroberung des Weltraums sind zwei Probleme zu lösen: Die Schwerkraft und der Papierkrieg.
Mit der Schwerkraft wären wir fertig geworden.
- Wernher Freiherr von Braun
http://are.modellraketen.at
MfG
Stefan
|
|
Turambar
SP-Schnüffler
Moderator
Registriert seit: Jun 2005
Wohnort: Österreich
Verein:
Beiträge: 874
Status: Offline
|
So, heute mal den Fallschirm gebaut. Aus einem alten regenschirm, eine anleitung dafür findet man im netz und auch irgendwo hier im forum. Was mich ein bisschen erschrocken hat: das Teil wiegt ca. 100gr  Gewundert hat's mich auch als ich die teile gewogen habe, die schon vorhanden sind: fast 170gr! Und das ohne Flossen, kuppler, fallschirm und die zentrierringe. Dann kommen nochmal 100g Fallschirm dazu, und zum schluss darf man ja die motoren nich vergessen. Und spacecad geht ohne fallschirm und motoren von ~50gr aus.Ein drittel von dem was die Rak wirklich wiegt. So viel also zu SpaceCad, ich werd mir das RockSim-Trial saugen, oder besser gesagt saugen lassen, denn die dateigröße braucht mit ISDN zu lange. -_- Deshalb werde ich als erstes die motorhalterung bauen, da das das einzige Teil ist von dem ich die Maße alle weis. PS: Da jetzt der eigentliche Baubericht beginnt, eröffne ich jetzt einen Diskussionsthread. Fragen, Kritik, Vorschläge bitte dort rein. MfG
Bei der Eroberung des Weltraums sind zwei Probleme zu lösen: Die Schwerkraft und der Papierkrieg.
Mit der Schwerkraft wären wir fertig geworden.
- Wernher Freiherr von Braun
http://are.modellraketen.at
MfG
Stefan
|
|
Turambar
SP-Schnüffler
Moderator
Registriert seit: Jun 2005
Wohnort: Österreich
Verein:
Beiträge: 874
Status: Offline
|

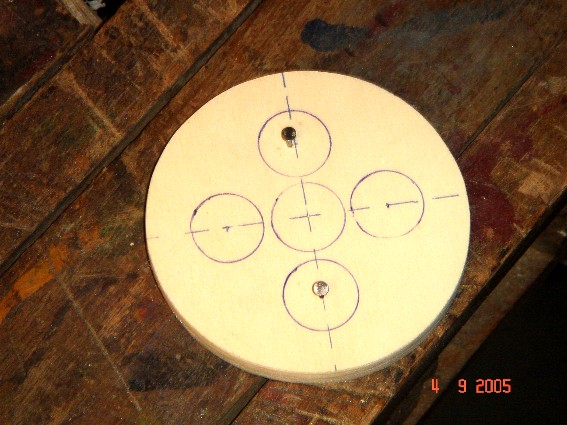

Auch heute bin ich fleißig gewesen  Die Motorhalterung wurde heute gebaut. Zentrierringe aus 4mm Sperrholz. Ausgeschnitten mit einer Laubsäge, dann noch ganze 45min daran herumgeschliffen bis die Teile schön ins Rohr gepasst haben (Boah gingen mit die Teile auf den ****) Die schönste bescherung hatte ich dann bei den Löchern für die halterungsröhrchen: Dank einer 18mm Fräse musse ich zwar nurmehr 1mm wegschleifen, aber dabei ist das holz an mehreren stellen gerissen und sieht jetzt nicht sehr schön aus. Naja, die schönste seite ausgesucht, die halterung so zusammen gebaut dass diese seite die einzige ist die man dann sieht und passt scho Ein paar fotos: Die zentrierringe, ausgeschnitten aber noch ohne löcher: Folgende Datei wurde angehängt:
Bei der Eroberung des Weltraums sind zwei Probleme zu lösen: Die Schwerkraft und der Papierkrieg.
Mit der Schwerkraft wären wir fertig geworden.
- Wernher Freiherr von Braun
http://are.modellraketen.at
MfG
Stefan
|
|
Turambar
SP-Schnüffler
Moderator
Registriert seit: Jun 2005
Wohnort: Österreich
Verein:
Beiträge: 874
Status: Offline
|

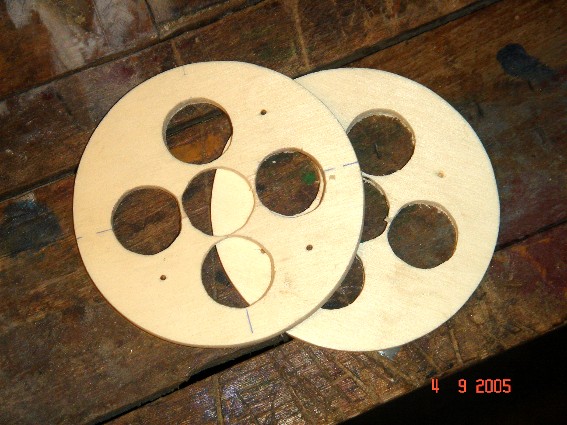

die zentrierringe mit löchern: Folgende Datei wurde angehängt:
Bei der Eroberung des Weltraums sind zwei Probleme zu lösen: Die Schwerkraft und der Papierkrieg.
Mit der Schwerkraft wären wir fertig geworden.
- Wernher Freiherr von Braun
http://are.modellraketen.at
MfG
Stefan
|
|
Turambar
SP-Schnüffler
Moderator
Registriert seit: Jun 2005
Wohnort: Österreich
Verein:
Beiträge: 874
Status: Offline
|

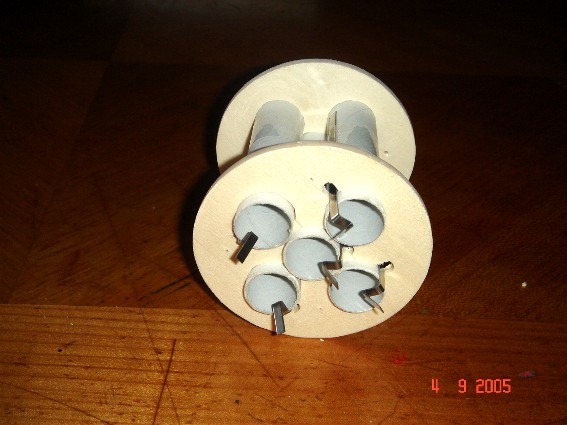

die fertige motorhalterung: Folgende Datei wurde angehängt:
