| Autor | Thema |
|---|---|
|
Hendrik
Senior Pyronaut
Registriert seit: Sep 2000 Wohnort: Köln Verein: SOLARIS-RMB e.V., DGLR e.V., Aero Club Rheidt e.V. Beiträge: 2941 Status: Offline |
Beitrag 5907
[
 13. August 2001 um 17:33]
??? ??? alter Held5000
Folgende Datei wurde angehängt: SOL-2 Die Wissenschaft hat keine moralische Dimension. Sie ist wie ein Messer. Wenn man es einem Chirurgen und einem Mörder gibt, gebraucht es jeder auf seine Weise. Wernher von Braun (1912 - 1977), deutsch-US-amerikanischer Raketenforscher http://solaris.raketenmodellbau.org Solaris-RMBder Verein fürs Forum. |
|
Hendrik
Senior Pyronaut
Registriert seit: Sep 2000 Wohnort: Köln Verein: SOLARIS-RMB e.V., DGLR e.V., Aero Club Rheidt e.V. Beiträge: 2941 Status: Offline |
Beitrag 5909
[
13. August 2001 um 17:37]

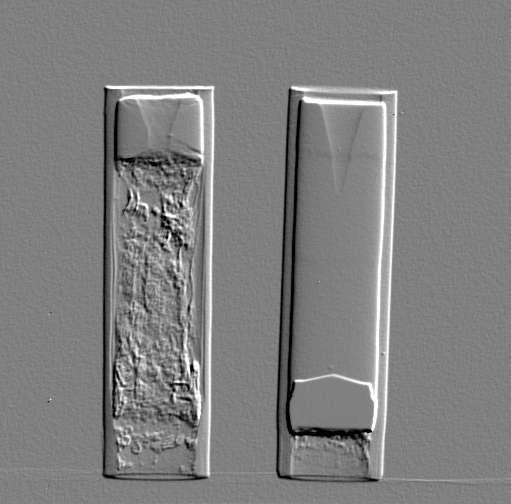

So, nun habe ich auch endlich die Al-Hülse des alten Held herausgerechnet, so daß auch dieser Motor seinen Rock fallen ließ...! Guckt Euch die Pressungen an....
Alle Messungen wurden bei einer Beschleunigungsspannung von 80 kV und einen Elektronenstrom von 100 müA durchgeführt! Verwendung fand eine Wolfram-Kathode. SOL-2 Die Wissenschaft hat keine moralische Dimension. Sie ist wie ein Messer. Wenn man es einem Chirurgen und einem Mörder gibt, gebraucht es jeder auf seine Weise. Wernher von Braun (1912 - 1977), deutsch-US-amerikanischer Raketenforscher http://solaris.raketenmodellbau.org Solaris-RMBder Verein fürs Forum. |
|
Hendrik
Senior Pyronaut
Registriert seit: Sep 2000 Wohnort: Köln Verein: SOLARIS-RMB e.V., DGLR e.V., Aero Club Rheidt e.V. Beiträge: 2941 Status: Offline |
Beitrag 5910
[
13. August 2001 um 17:39]
Hab noch was auf dem Flohmarkt gefunden...
Folgende Datei wurde angehängt: SOL-2 Die Wissenschaft hat keine moralische Dimension. Sie ist wie ein Messer. Wenn man es einem Chirurgen und einem Mörder gibt, gebraucht es jeder auf seine Weise. Wernher von Braun (1912 - 1977), deutsch-US-amerikanischer Raketenforscher http://solaris.raketenmodellbau.org Solaris-RMBder Verein fürs Forum. |
|
Tom Engelhardt
Überflieger
Registriert seit: Sep 2000 Wohnort: Göttingen Verein: RAMOG/TRA L3/Präfekt TRA 123 Beiträge: 1558 Status: Offline |
Beitrag 5917
[
13. August 2001 um 18:48]
Hi Röntgen-Män
 ,was sind denn das im Einzelnen für Motoren, FSI oder Lau Motorworks? Gruß, Tom aus Gö
|
|
Tom
Grand Master of Rocketry
Registriert seit: Aug 2000 Wohnort: Neustadt Verein: T2 , SOL-1 Beiträge: 5257 Status: Offline |
Beitrag 5923
[
13. August 2001 um 20:53]
Mannometer...
hoffentlich kommt der X-Ray-Man nicht auf die Idee die komischen Dinger zu importieren !!  Die kann er echt behalten ! Da lob ich mir die Bilder von Sachsenfeuerwerk !! Deutsche Präzision, sag ich nur. Jaja, der D7-3 ... ich weiß... Aber im Ernst: er ist erheblich besser geworden. Und die Held 5000 sind wirklich schön gelungen. Tom |
|
Oliver Arend
Administrator
Registriert seit: Aug 2000 Wohnort: Great Falls, VA, USA Verein: RMV/Solaris/AGM/TRA L1/TCV/MDRA/NOVAAR Beiträge: 8353 Status: Offline |
Beitrag 5929
[
13. August 2001 um 23:46]
Also die ???_ausgebrannt ??? sehen schon sehr nach Held 1000 aus... Aber ansonsten fehlt manchmal Bildmaterial im Bereich der Düse, das ist sehr verschwommen.
Aber die normalen Motoren sehen schon am Besten aus. Man erkennt einzelne Pressungen... Oliver |
|
Bertram Radelow
SP-Schnüffler Registriert seit: Apr 2001 Wohnort: CH-7270 Davos Verein: Argos, MGD Beiträge: 926 Status: Offline |
Beitrag 5940
, inländischer Freund
[
14. August 2001 um 19:05]
hi Hendrik,

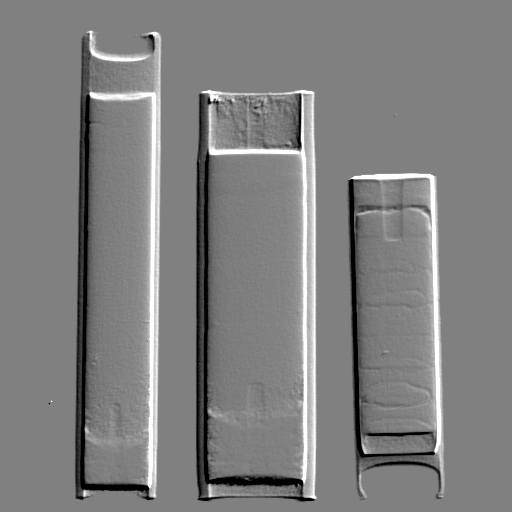

Dein inländischer Freund kann das doch auch? Die Bilder entstanden mit 70kV, 7mA Anodenstrom und ebenfalls Platinkathode. Das Medium war eine (geheim)-Folie, die die Anregung durch Röntgenstrahlen speichert und bei Zeilenabtastung mit einem Laserstrahl Photonen einer anderen Frequenz emittiert, die mit einer ordinären "Photozelle" (ohne Optik) aufgefangen werden. Die nachgeschaltete Elektronik verdaut einen unglaublichen Kontrast - man kann eigentlich alles röntgen, und es kommt ein vernünftiges Bild dabei heraus. (Falls verboten sein sollte zu zeigen, was jeder mit Aufsägen sehen kann, bitte ich um Nachricht, damit ich Deinen inländischen Freund informieren kann... )Bertram Folgende Datei wurde angehängt: |
|
Bertram Radelow
SP-Schnüffler Registriert seit: Apr 2001 Wohnort: CH-7270 Davos Verein: Argos, MGD Beiträge: 926 Status: Offline |
Beitrag 5941
[
14. August 2001 um 19:09]
Nachtrag:
hi Tom, nach dem Stress: Steht bei Euch irgendwo ein Ultraschall rum? Strukturschwächen in der D7-Pappwand? Wäre doch lustig? Bertram |
|
Jonas Veya
Mitglied Registriert seit: Feb 2001 Wohnort: Schweiz, 8044 Zürich Verein: ARGOS Beiträge: 440 Status: Offline |
Beitrag 5943
[
14. August 2001 um 21:29]
Hi Bertram,
durchaus nette bilder, was für einen C6-3 hast du verwendet? SF? Gruss Jonas |
|
Bertram Radelow
SP-Schnüffler Registriert seit: Apr 2001 Wohnort: CH-7270 Davos Verein: Argos, MGD Beiträge: 926 Status: Offline |
Beitrag 5945
[
14. August 2001 um 22:47]
ja
Bertram |
