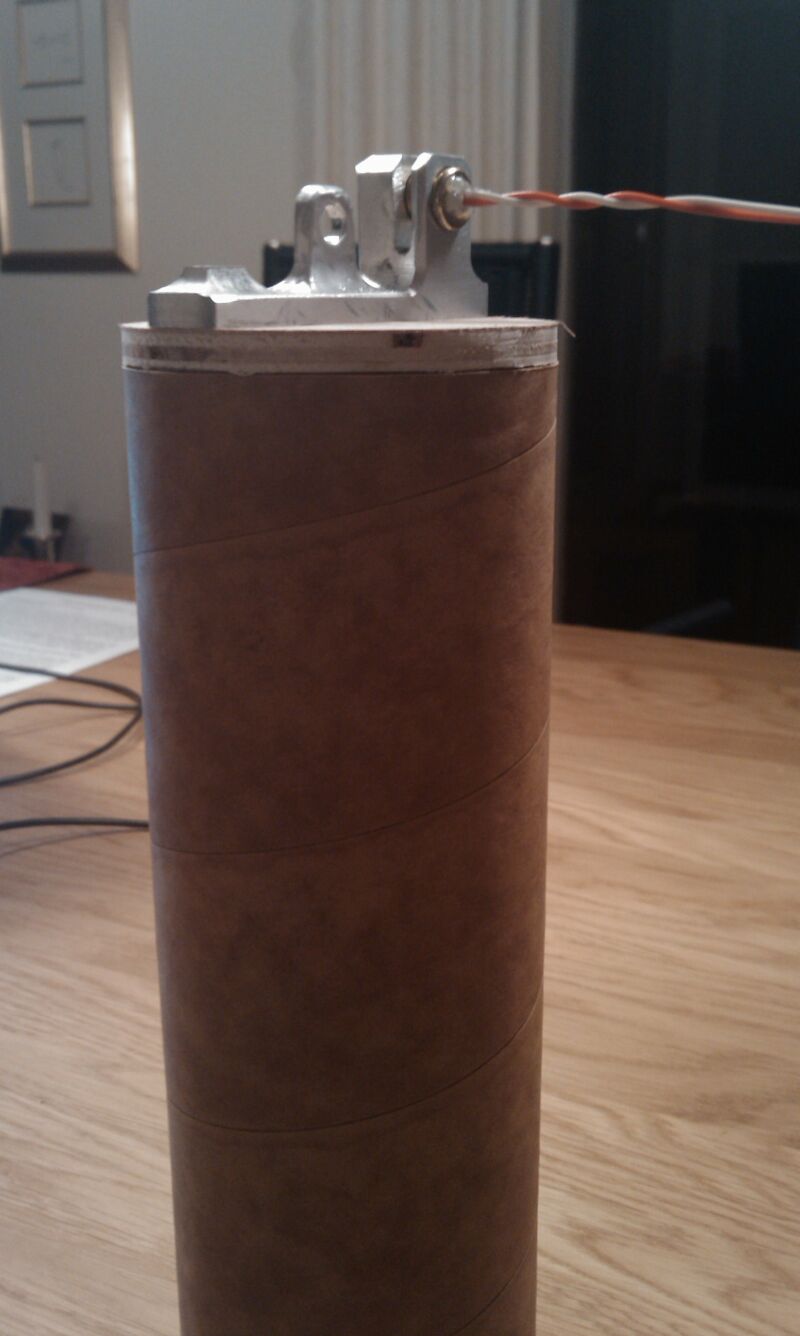

Hier die Anprobe auf der E-Bay. Die Deckel habe ich aus 12 mm Sperrholz gefräst.
#Don’t Look Up |
|
RalfB
Grand Master of Rocketry
Registriert seit: Apr 2004 Wohnort: Verein: AGM, Tripoli L2 Beiträge: 2853 Status: Offline |
Beitrag 7151923
[
23. Januar 2010 um 12:01]

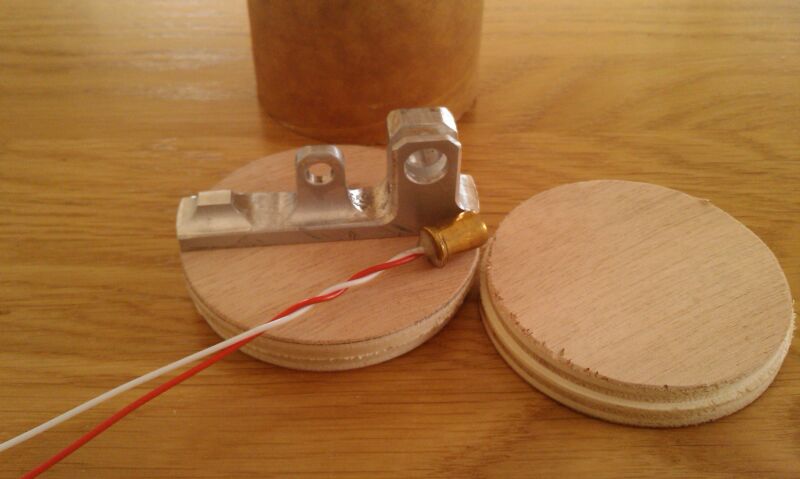

Eine Nahaufnahme. Die Messinghülse mit dem SN0 hält später mal die Kevlarschlaufe des Hauptschirm-Behälter, bis das Altimeter den SN0 auslöst die Schlaufe frei gegeben wir und der Hauptschirm sich öffnet.
#Don’t Look Up |
|
RalfB
Grand Master of Rocketry
Registriert seit: Apr 2004 Wohnort: Verein: AGM, Tripoli L2 Beiträge: 2853 Status: Offline |
Beitrag 7152929
[
25. Januar 2010 um 08:45]
Moin Moin,

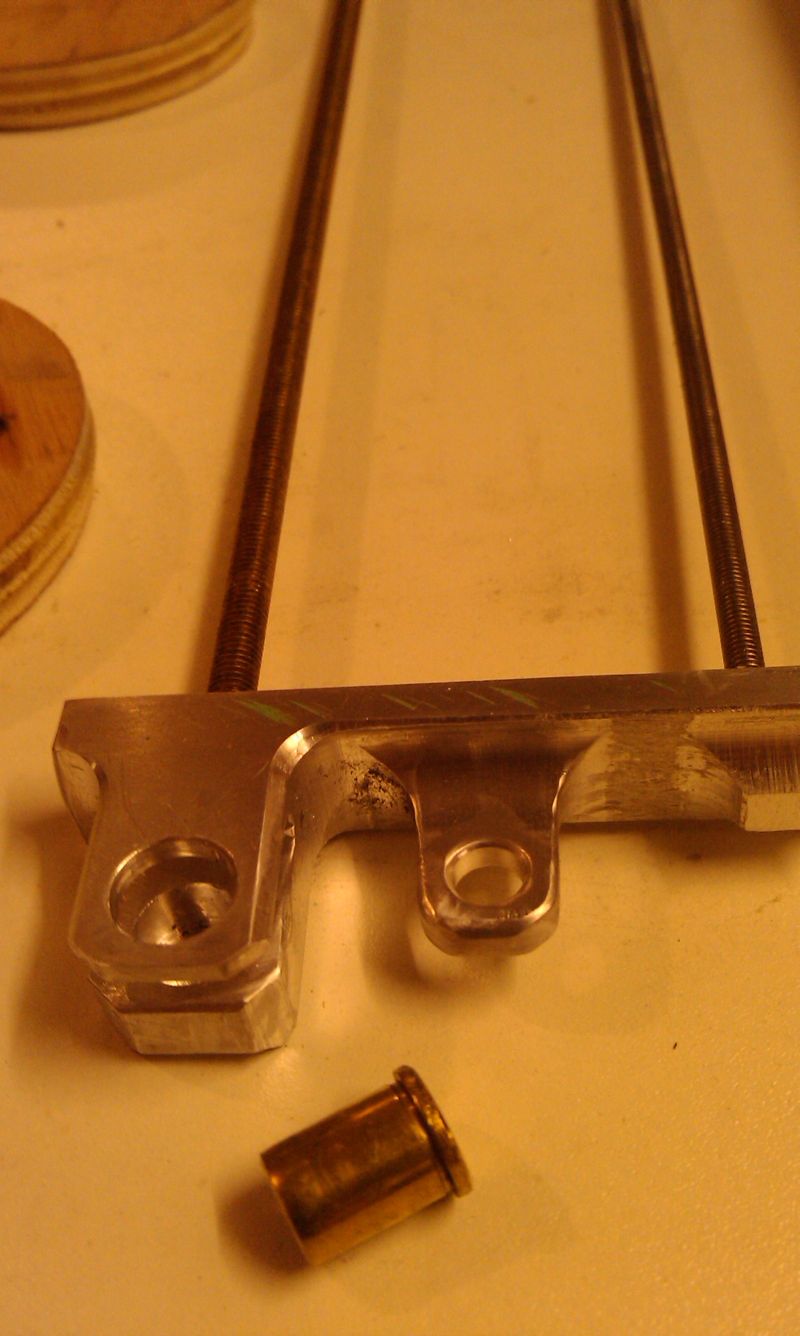

gestern Abend ist es wieder weiter gegangen. In dem Alufrästeil sind nun die Sacklochgewindebohrungen für eine 5mm Messing und auf der anderen Seite eine 4mm V2A Gewindestange eingeschnitten. Geändert von RalfB am 25. Januar 2010 um 08:47 #Don’t Look Up |
|
RalfB
Grand Master of Rocketry
Registriert seit: Apr 2004 Wohnort: Verein: AGM, Tripoli L2 Beiträge: 2853 Status: Offline |
Beitrag 7152932
[
25. Januar 2010 um 08:47]

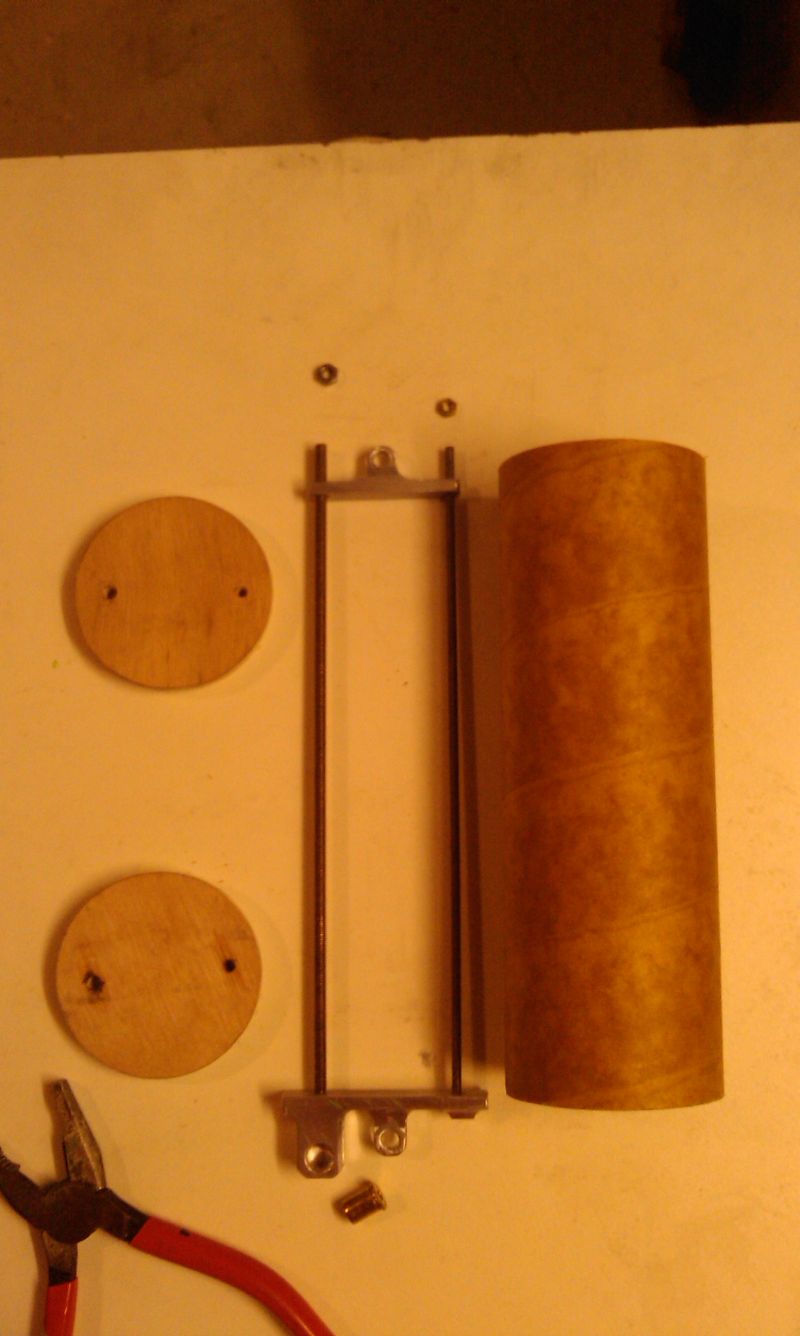

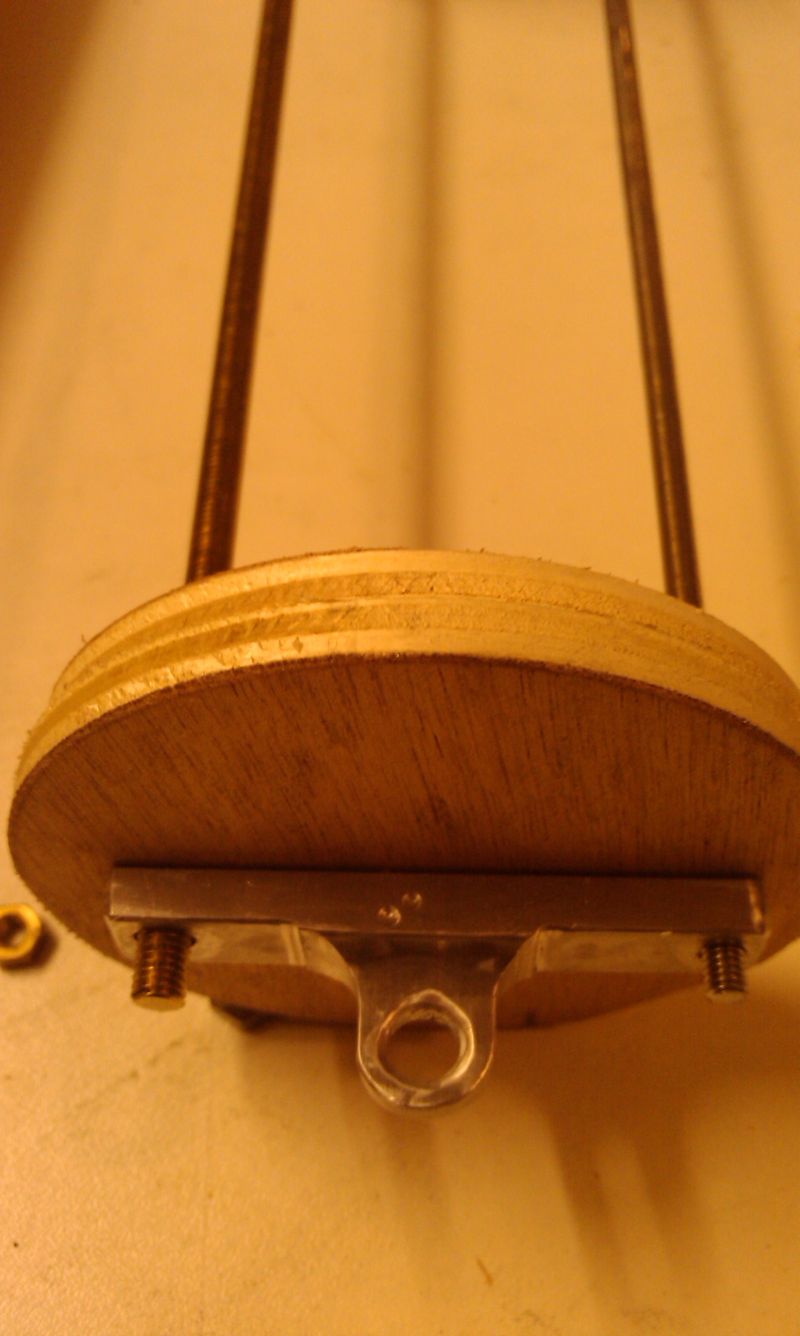

Die Deckel der E-Bay haben die entsprechenden Löcher bekommen und als „Unterlegscheibe“ auf der anderen Seite ist ein Frästeil mit Duchgangsbohrungen und Shockkordbefestigung angefertigt.
Die gesamte E-Bay wiegt jetzt 200g ohne Elektronik. #Don’t Look Up |
|
RalfB
Grand Master of Rocketry
Registriert seit: Apr 2004 Wohnort: Verein: AGM, Tripoli L2 Beiträge: 2853 Status: Offline |
Beitrag 7152933
[
25. Januar 2010 um 08:49]

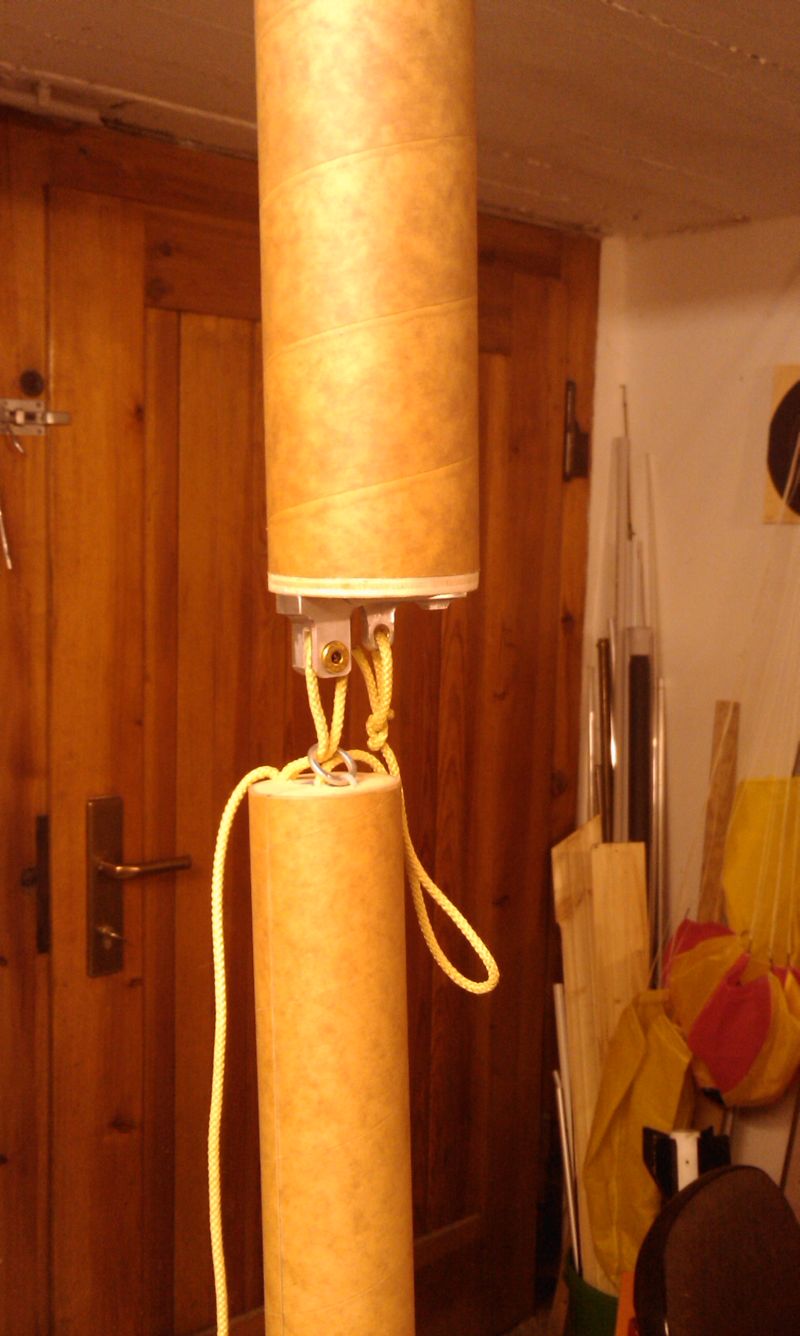

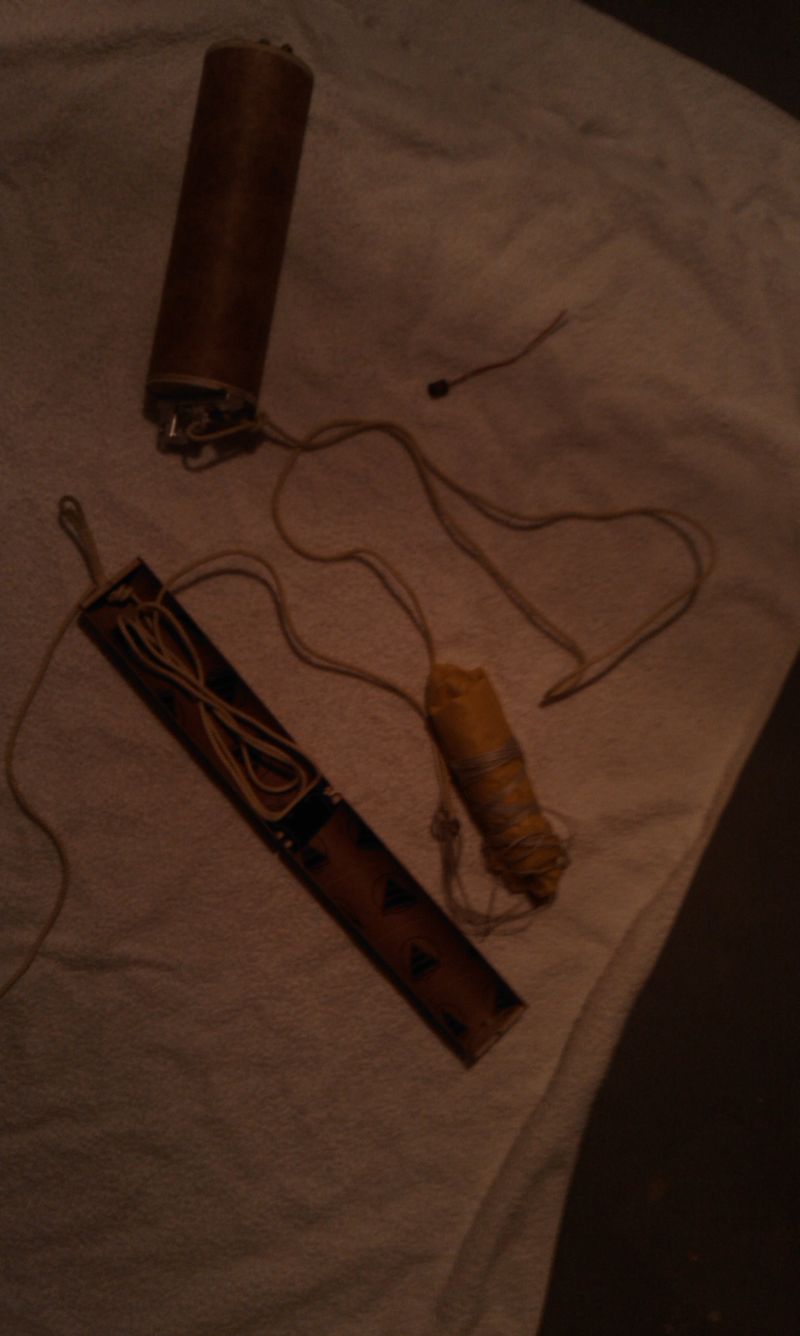

Hier mal ein Konfigurations-Test wie der Fallschirmbehälter für den Hauptschirm unter der E-Bay hängen wird.

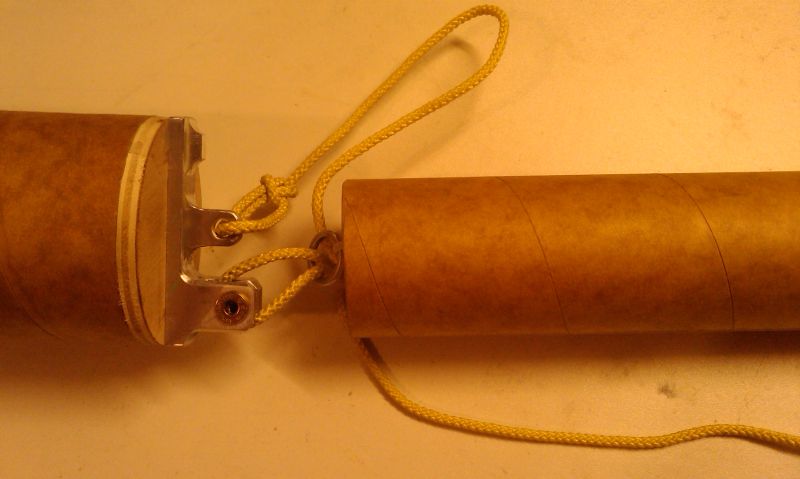

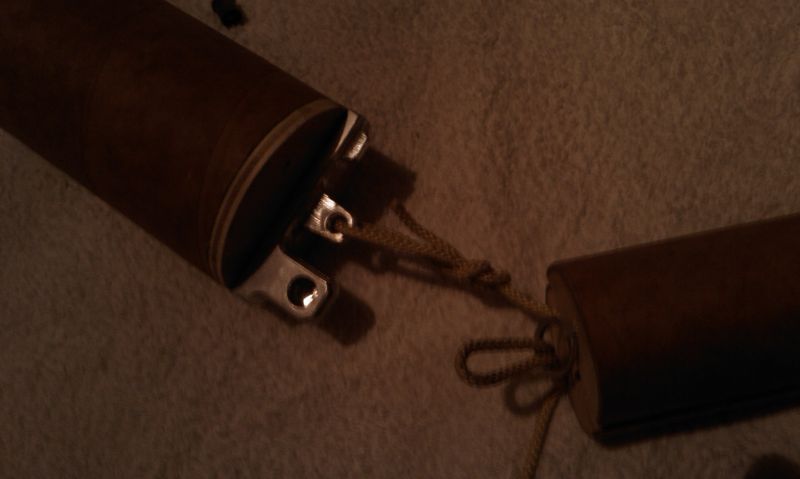

Und im Detail. #Don’t Look Up |
|
RalfB
Grand Master of Rocketry
Registriert seit: Apr 2004 Wohnort: Verein: AGM, Tripoli L2 Beiträge: 2853 Status: Offline |
Beitrag 7153954
[
27. Januar 2010 um 13:17]

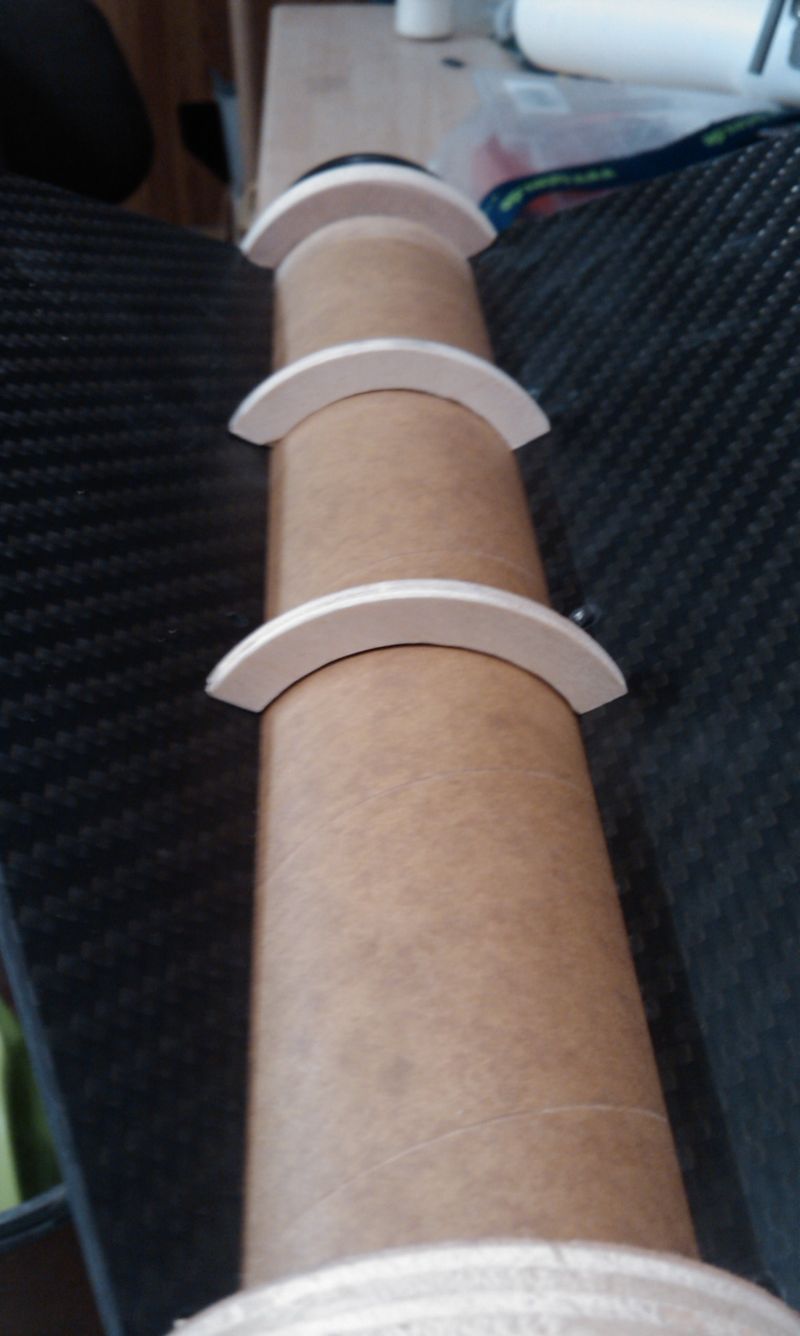

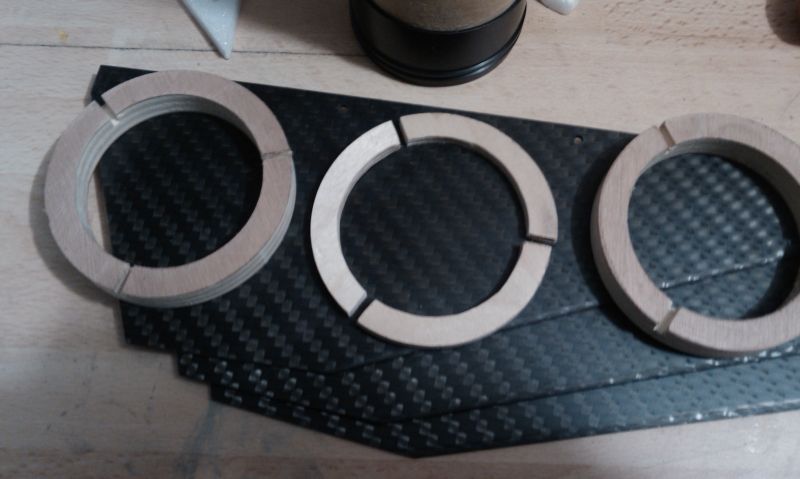

So weiter geht’s. Auf dem Motorrohr werden zwei 12mm Sperrholzringe aufgeklebt.
Zur Stabilisierung der Finnen sind diese mit passenden Ausfräsungen versehen. Die 120 Grad Sperrholzsegmente werden die Finnen zwischen den Ringen gegen verbiegen stabilisieren. Geändert von RalfB am 27. Januar 2010 um 13:22 #Don’t Look Up |
|
RalfB
Grand Master of Rocketry
Registriert seit: Apr 2004 Wohnort: Verein: AGM, Tripoli L2 Beiträge: 2853 Status: Offline |
Beitrag 7153955
[
27. Januar 2010 um 13:19]

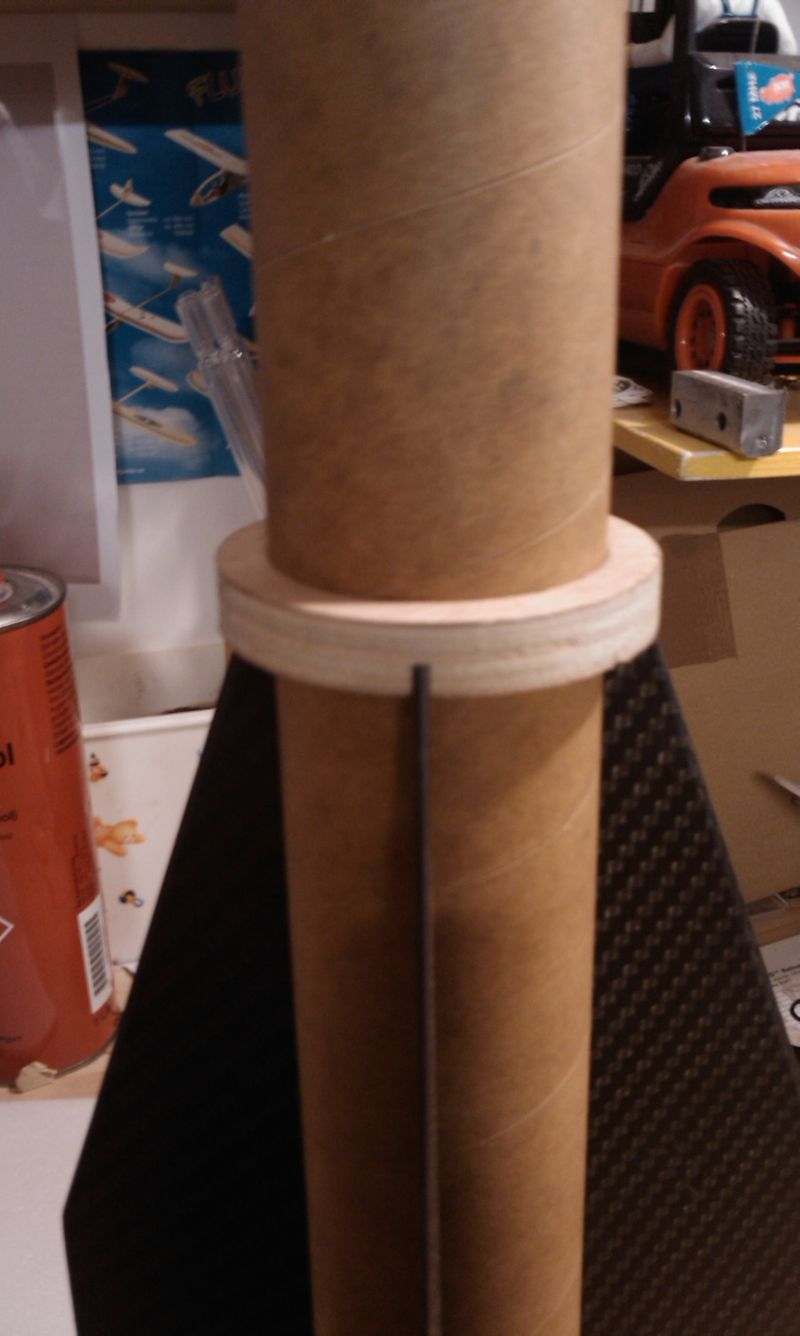

Im Körperrohr eingeklebt gibt das so eine Art Fincan.
#Don’t Look Up |
|
RalfB
Grand Master of Rocketry
Registriert seit: Apr 2004 Wohnort: Verein: AGM, Tripoli L2 Beiträge: 2853 Status: Offline |
Beitrag 7153958
[
27. Januar 2010 um 13:25]
Mal eine Zwischenfrage, liehst jemand den Traid mit? Oder habt Ihr nur den dazu gehörigen Diskusionstrade noch nicht gefunden? Keine Kretik kein Gemecker keine Vorschläge
 http://www.raketenmodellbau.org/forum?action=viewthread&page=1&threadid=653054 Geändert von RalfB am 27. Januar 2010 um 13:26 #Don’t Look Up |
|
Lavalle
Epoxy-Meister Registriert seit: Mär 2008 Wohnort: Germany Verein: RAMOG / TRA 11185 - L2, Präfekt. Beiträge: 308 Status: Offline |
Beitrag 7153960
[
27. Januar 2010 um 13:43]
@ RalfB
Na klar lesen wir (ich) mit. Machst Du prima. Sauber soag I! Keinerlei Beanstandungen, warum soll man Dich also stören. Vorschlag, wenn Du dadurch im Büro zeitlich zu knapp bist, ich helfe Kollegen gerne aus, damit sie sich ganz dem Hobby widtmen können.  Hau rein, Rainer BTW.: Lit. angekommen, Danke. Geändert von Lavalle am 27. Januar 2010 um 13:47 Wer Wahrheit in Tücher wickelt wird sie irgendwann nicht mehr erkennen. |
|
RalfB
Grand Master of Rocketry
Registriert seit: Apr 2004 Wohnort: Verein: AGM, Tripoli L2 Beiträge: 2853 Status: Offline |
Beitrag 7153971
[
28. Januar 2010 um 09:13]
Jan fragte: Der baumelt und schlackert da (zwar geschlossen) aber frei hängend während des Abstieges unter Drogue so rum?
Und irgendwo bleiben die (festgebundenen) Gehäusehalbschalen ja auch, wenn der Main kommt. Die Lösung: Ich habe noch mal ein paar Bilder mit einer anderen Perspektive gemacht. Eigentlich baumelt da nichts wirklich rum, da das gesamte Leinengeraffel und Fallschirm im Container verschwinden kann. #Don’t Look Up |
