Das ist ja echt ein coooles Gerät!!
Auch wenn ich eher ein Reißleinetyp bin gefällt mir das. Das hat irgendwie sowas Professionelles...

viele Grüße, wolke

Wie machst du den den Auslösemechanismus? Mit Servos?

Bis sehr gespannt auf das Ergebnis.

Gruß

apflstrudl

Danke!
Aber das war erst der Prototyp ob die Schaltung und so alles funktionieren kann. Verarbeitung ist leider noch nicht die hochwertigste. Da mal ne Schramme und da mal ein Kratzer. Bin schon am Planen für die nächste bessere. Mir schwebt da so einiges vor...Schlüsselschalter...Bedienung für Rampen LEDs...Alu Platten anstatt Holz....Aber das sind alles noch Träume. Naja hab ja bald Geburtstag dann kann ichs mir vll leisten!

Gruß
Andy

Edit: Der Auslösemechanismus ist über nen zweckentfremdeten Akkuschraubermotor der in einer Box unter der Rampe montiert ist. Bilder folgen. Achso eins noch, die Übersetzung vom Motor ist auch noch dabei. Dann hab ich genug POWER!

Geändert von andreasweber am 20. Januar 2007 um 20:06

Es gibt Updates! Die neue und verbesserte Version meiner Startbox ist fast fertig. Sie ist erstens hochwertiger verarbeitet und zweitens sieht sie einfach besser aus! Aber seht selbst:

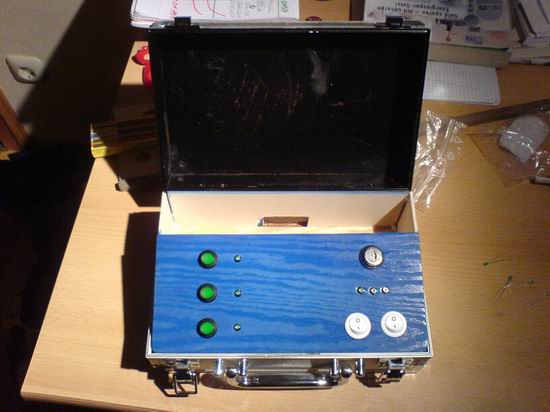

Das war noch der Rohbau ohne Verkabelung.

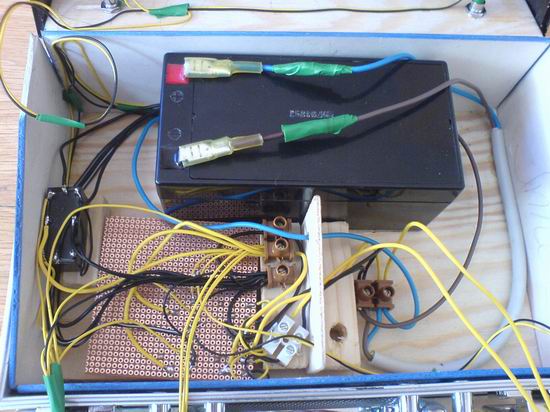

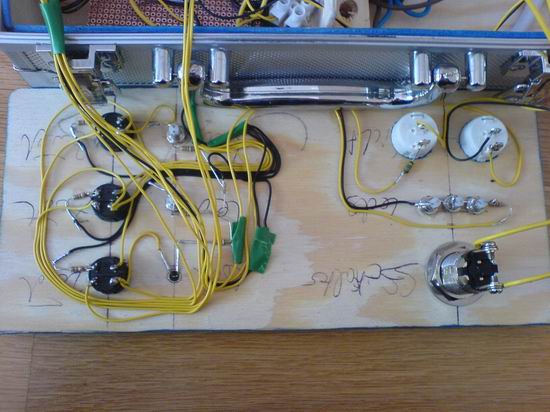

Hier seht ihr die komplette Verkabelung.

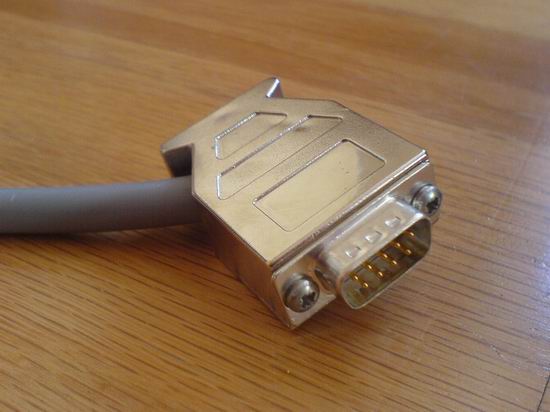

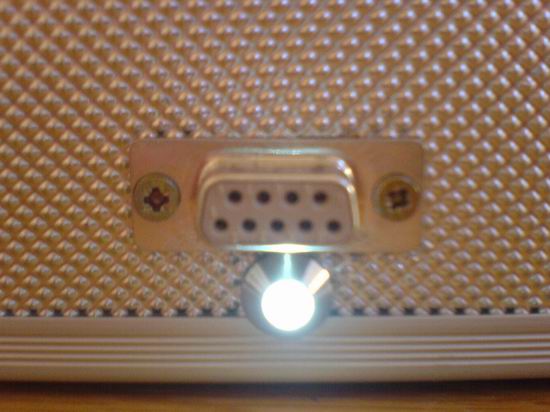

Und hier die entfremdeten Sub D Stecker.

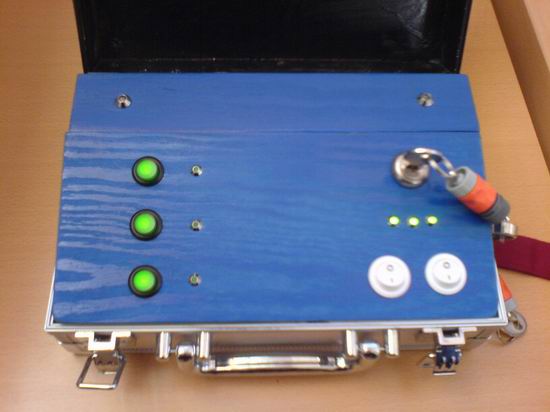

Jo und so siehts jetzt aus! Jetzt muss ich nur noch die Frontplatte festmachen und dann isse fertig!



So und jetzt raus mit der Sprache, wie gefällt se euch?

Gruß Andy

Schöne Sache ... ich muss unbedingt mal wieder was basteln ... Keller ich komme!

mfG
Markus

Cool ist ja auch der Gardena-Anhänger ...
Sieht ansonsten echt Top aus!
Was kann der denn alles?

viele grüße, wolke

Danke Danke!

Also ich kann über den Sub D Stecker meine Rampe anschließen. Ich bin ja am überlegen mal nen kleinen (vorerst) Cluster zu bauen und dazu brauch ich ja ne neue Rampe. Dann ist der Koffer universell einsetzbar.

Also zu den Funktionen. Der erste Taster kann einen Signalgeber ansteuern. Der zweite kann einen Motor rechtsrum laufen lassen und der dritte linksrum (Also zünden und zurücksetzen). Die beiden Ein-Aus Schalter sind für die LED Steuerung. Der linke steuert die LEDs in dem Koffer. Hab jetzt übrigens keine mehr im Deckel verbaut da dann das Kabel, welches ich verlegen hätte müssen dauernd beim schließen des Deckels des Koffers abgeknickt wäre. Der rechte Schalter kann noch irgendein Ereignis dauerhaft an der Rampe schalten. Werde wahrscheinlich LEDs für Nachtstarts an der Rampe verbauen, dann ist das ganz gut. Achso noch was! Der Schlüsselschalter unterbricht den kompletten Stromkreis bevor er überhaupt in die Steuerung vordringen kann (Also + Pol und - Pol). Das ist dazu gut, dass ich über einen anderen Sub D Stecker den ich hinten einfach aufstecke den Akku laden kann (Es laufen die 4 Pole die ich noch über hatte im Koffer direkt in den Akku Stromkreis. Diese werden nicht durch den Schlüsselschalter unterbrochen!

Natürlich der Gardena Anhänger! Muss ja was hermachen!

Noch irgendwelche Fragen? Immer her damit!!

Gruß Andy

Geändert von andreasweber am 19. Februar 2007 um 09:58

Hi,

Das Teil ist toll geworden. Aber sag mal, warum Steuerst du das mit nem Akkuschrauber? Wäre ein Servo nicht einfacher. Dann könnte man ein Knopfdruck machn, ein bisschen verzögerungszeit und Geräusche wie "Piep, Piep" oder so, und Klicks und Zisch, und die Rak startet...
Trotzdem Super Teil,

mfg

Günther

Als ich mal versucht habe, das über einen Servo per Funk anzusteuern bin ich zu dem Ergebnis gekommen, dass mein Standard-Servo zu schwach ist. Vorallendingen bei hohen Drücken kann das recht problematisch sein und so ein Akkuschraubermotor ist doch cool ;-)

Viele Grüße

Hendrik

Hi,

es gibt aber auch so extra Servos, die ziemlich Stark sind. Irgendwo hier im Forum wurde das mal gesagt, weis blos nicht mehr wo... Auf jeden fall haben solche Servos ein Metallgetriebe, und sind somit sehr Stark.

mfg

Günther
