Hallo,
schaut gut aus!
Kannst du mal ein Detailreicheres Bild von deinem "Notablass"-Modul reinstellen?
mfg
Michael
Bitte tut mir den Gefallen und Nutzt die Suchfunktion des Forums, alle Artikel des Forums. Es ist hilfreich und lässt nicht so schnell andere wirklich interessante Topics in die Tiefen rutschen, nur weil ihr eine Frage habt, die schon 1000 mal besprochen wurde.
|
|
Bäckchen
rauchender Poseidon
Registriert seit: Jun 2004
Wohnort: Nähe NE
Verein:
Beiträge: 2529
Status: Offline
|
Zitat:
Original geschrieben von Poohvogel
Hi Leute
Unsere neue Startrampe ist fertig.
Anbei ein paar Bilder unserer Rampe.
Besonderen Dank an Kabelmann,Batkiter und alle die uns mit Rat und Tat unterstüzt haben.
Gruß Uwe und Robin
Hallo ihr beiden, die Rampe ist wirklich schön geworden und ihr habt echt an alles gedacht. Mit der Rampe werdet Ihr bestimmt viel schöne Flüge machen können. Gruß Andreas
Geändert von Bäckchen am 16. Juni 2007 um 15:34
In Wirklichkeit ist die Realität ganz anders !?
|
|
Highflyer
PU-Meister
Registriert seit: Feb 2004
Wohnort: Wuppertal
Verein:
Beiträge: 442
Status: Offline
|
Die Rampe sieht ja echt gut aus!!! Sehr schick auch der Warnhinweis ;-) Besonders die Schnellentlüftung halte ich für ein sehr sinnvolles Feature! Das hat so noch niemand gehabt! Erfolgt die Auslösung elektronisch oder ist das nur eine Öse für die Reißleine? Auf dem einen Bild sieht das aus wie Kabel. Viele Grüße Hendrik
Geändert von Highflyer am 16. Juni 2007 um 14:35
|
|
Poohvogel
PU-Meister
Registriert seit: Mär 2007
Wohnort: Beckingen(Saarland)-es kann nur eines geben !
Verein: PaSo RoketClub neV/ Raketenclub Hanau
Beiträge: 325
Status: Offline
|
Zitat:
Original geschrieben von Highflyer
Die Rampe sieht ja echt gut aus!!! Sehr schick auch der Warnhinweis ;-) Besonders die Schnellentlüftung halte ich für ein sehr sinnvolles Feature! Das hat so noch niemand gehabt!
Erfolgt die Auslösung elektronisch oder ist das nur eine Öse für die Reißleine? Auf dem einen Bild sieht das aus wie Kabel.
Viele Grüße
Hendrik
Hi Hendrik Danke das dir die Rampe gefällt,die Auslösung der Rak erfolgt über eine Reißleine,was wie ein Kabel aussieht ist nur ein dünner Schlauch zum Schutz der Leine. Gruß Uwe
Was nennen die Menschen am liebsten dumm? Das Gescheite, das sie nicht verstehen.
Eines Tages wird man offiziell zugeben müssen, daß das, was wir "Wirklichkeit" getauft haben, eine noch größere Illusion ist als die Welt des Traumes.
Das Weltall ist ein Kreis, dessen Mittelpunkt überall, dessen Umfang nirgends ist.
|
|
Bäckchen
rauchender Poseidon
Registriert seit: Jun 2004
Wohnort: Nähe NE
Verein:
Beiträge: 2529
Status: Offline
|
Hallo Uwe und Robin,
beschreibt doch mal ein paar Details von der Rampe evt. mit ein paar Bildern.
z.B. wie Ihr die Verschraubung der Leitstäbe gelöst habt oder ob man die Beine zum Transport abnehmen kann. Ich denke das interessiert hier noch einige andere außer mir.
Gruß
Andreas
In Wirklichkeit ist die Realität ganz anders !?
|
|
The big launch
PU-Meister
Registriert seit: Sep 2006
Wohnort: Mühldorf
Verein:
Beiträge: 263
Status: Offline
|
Wow,echt coole Rampe,aber kommt mir doch sehr bekannt vor(kabelmann)
Gardena 4ever
|
|
Poohvogel
PU-Meister
Registriert seit: Mär 2007
Wohnort: Beckingen(Saarland)-es kann nur eines geben !
Verein: PaSo RoketClub neV/ Raketenclub Hanau
Beiträge: 325
Status: Offline
|
Zitat:
Original geschrieben von The big launch
Wow,echt coole Rampe,aber kommt mir doch sehr bekannt vor(kabelmann)
Hi,Jo danke. Klar kommt das Teil einem bekannt vor,die Erstversion wurde, glaube ich von Kabelmann gebaut, deshalb ja auch vor den Bildern der Hinweis mit dem "Besonderen Dank an Kabelmann,............... Gruß Uwe
Geändert von Poohvogel am 17. Juni 2007 um 20:40
Was nennen die Menschen am liebsten dumm? Das Gescheite, das sie nicht verstehen.
Eines Tages wird man offiziell zugeben müssen, daß das, was wir "Wirklichkeit" getauft haben, eine noch größere Illusion ist als die Welt des Traumes.
Das Weltall ist ein Kreis, dessen Mittelpunkt überall, dessen Umfang nirgends ist.
|
|
Poohvogel
PU-Meister
Registriert seit: Mär 2007
Wohnort: Beckingen(Saarland)-es kann nur eines geben !
Verein: PaSo RoketClub neV/ Raketenclub Hanau
Beiträge: 325
Status: Offline
|
Zitat:
Original geschrieben von Bäckchen
Hallo Uwe und Robin,
beschreibt doch mal ein paar Details von der Rampe evt. mit ein paar Bildern.
z.B. wie Ihr die Verschraubung der Leitstäbe gelöst habt oder ob man die Beine zum Transport abnehmen kann. Ich denke das interessiert hier noch einige andere außer mir.
Gruß
Andreas

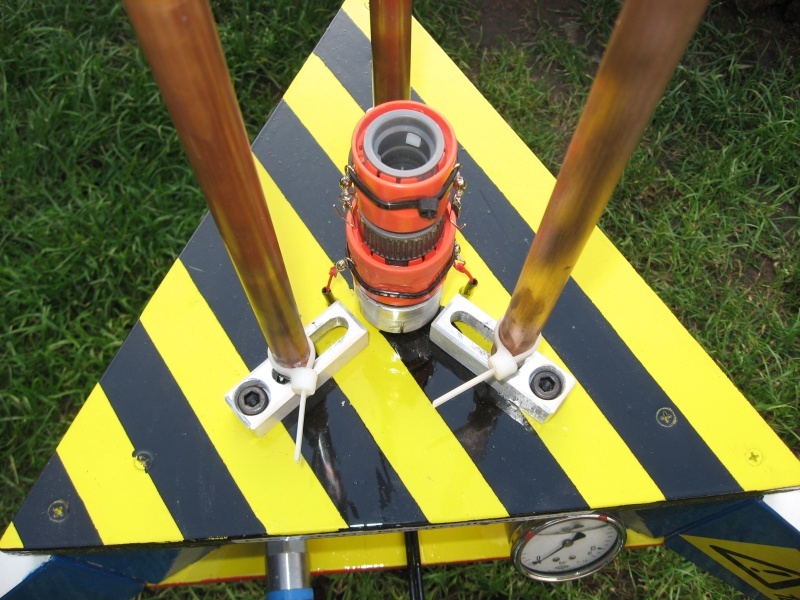

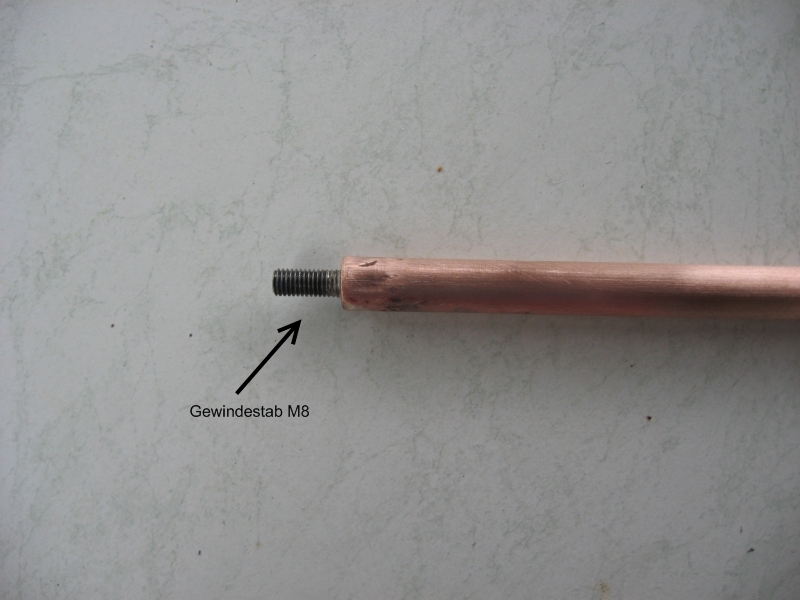

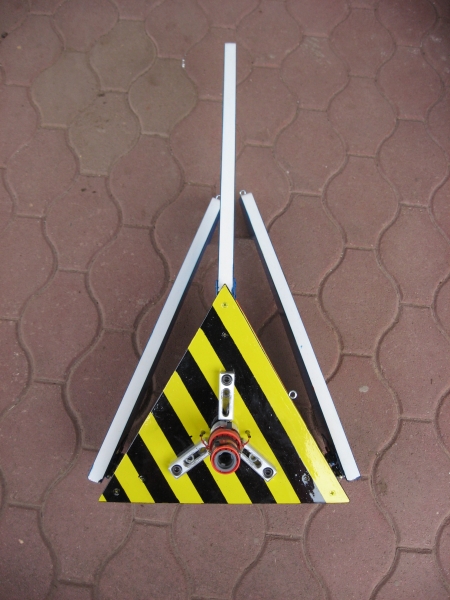

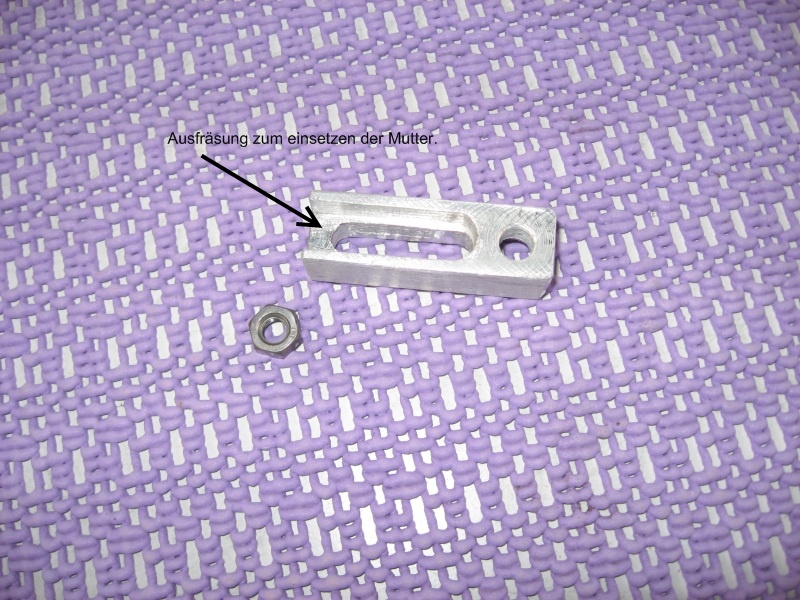

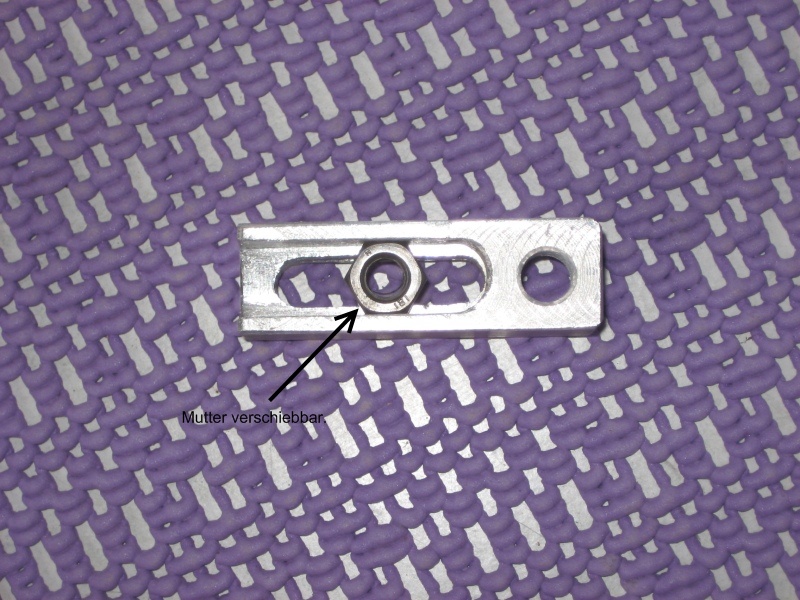

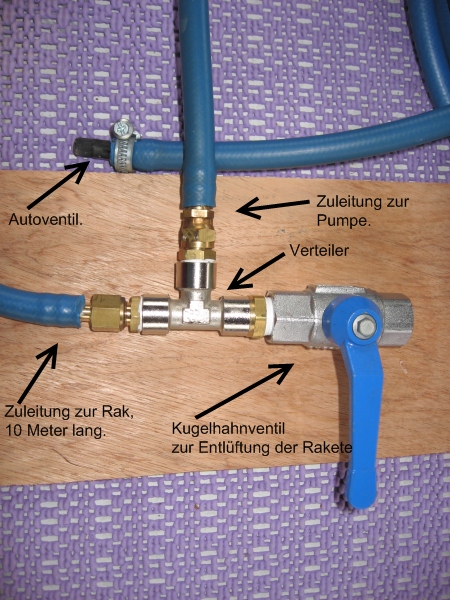

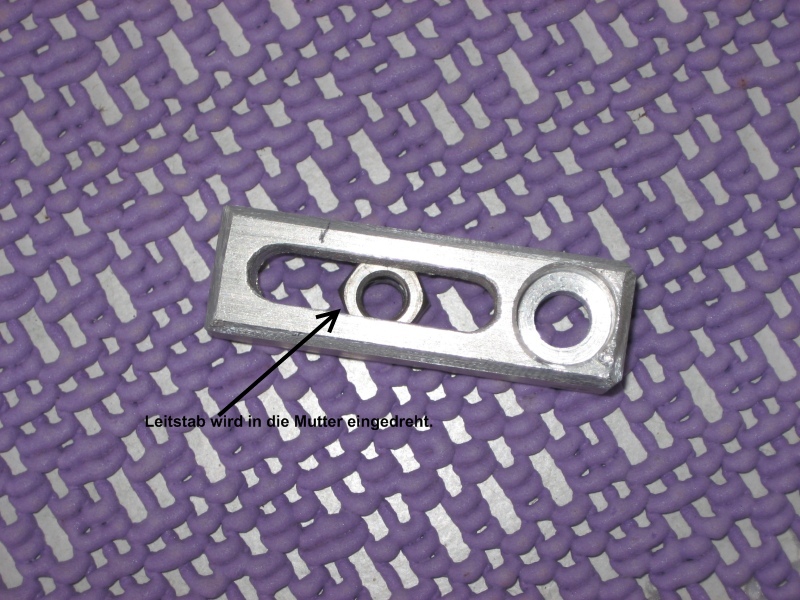

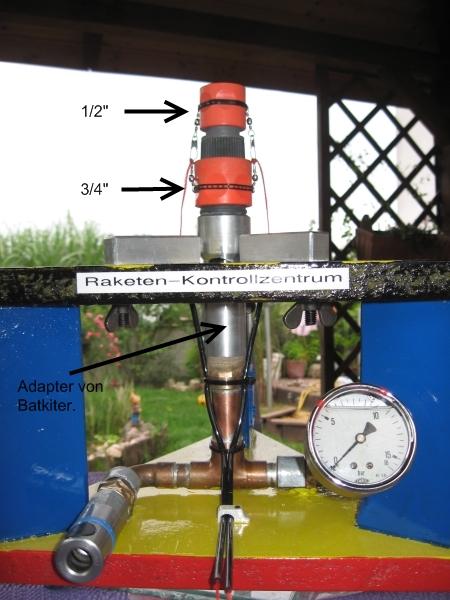

Hi Andreas Hier ein paar Details der Rampe. Zwei Füsse der Rampe lassen sich mittels Scharnier zum besseren Transport einklappen.  Rampe transportfertig. Die Verbindung zwischen dem CU-Rohr und der Gardena Profi wurde durch Batkiters Adapter (danke Claus) verwirklicht.  Durch den Adapter entfällt die ganze Kleberei,Teile werden nur verschraubt. Als Kupplung verwende ich die 3/4" Profi auf die man eine 1/2" Standart stecken kann,sodas man beide Durchmesser fliegen kann.Als Auslösung dient eine Reißleine,die man je nach Kupplung umhängen kann. Für die befestigung der Leitstäbe habe ich mir 3 Schienen gefertigt.  Schiene von unten.  Schiene von unten mit eingeschobener Mutter.  Schiene mit Mutter von oben. In die Leitstäbe habe ich eine Schraube M8 eingelötet.  Nach einschrauben der Leitstäbe siehts dann so aus..  Die Notentlüftung erfolgt über ein Kugelhahnventil,das sich in unmittelbarer Nähe der Pumpe befindet.  Gruß Uwe
Was nennen die Menschen am liebsten dumm? Das Gescheite, das sie nicht verstehen.
Eines Tages wird man offiziell zugeben müssen, daß das, was wir "Wirklichkeit" getauft haben, eine noch größere Illusion ist als die Welt des Traumes.
Das Weltall ist ein Kreis, dessen Mittelpunkt überall, dessen Umfang nirgends ist.
|
|
MarkusJ
Gardena Master of Rocketry
Moderator
Registriert seit: Apr 2005
Wohnort: Kandel
Verein:
Beiträge: 2148
Status: Offline
|
Saubere Arbeit, das System für die Leitstäbe gefälltmir besonders gut!
mfG
Markus
WARNUNG: Dieser Beitrag kann Spuren von Ironie beinhalten
Ich bin weder eine Suchmaschine, noch ein Nachschlagewerk - PNs zu Themen die im Forum stehen oder dorthin gehören, werde ich nicht beantworten.
Bilder bitte NICHT über Imageshack oder andere Imagehoster einbinden!
|
|
Madnesz
Wasserträger
Registriert seit: Jul 2007
Wohnort: Wuppertal
Verein:
Beiträge: 26
Status: Offline
|
Wie habt ihr eigentlich die Kupplung von Gardena Normal mit der Gardena Profi verbunden?
Die Gewinde passen von Natur aus ja nicht ineinander, oder?
|
|
|
