Andreas B.
Grand Master of Rocketry
Registriert seit: Nov 2002
Wohnort: Freistaat Sachsen
Verein: AGM (P2,L2) TRA#9711
Beiträge: 5250
Status: Offline
|
Zitat:
Original geschrieben von Doublegene
Grade mit den Prototypen der Verschlüsse für die AV Nose Bay am arbeiten …
He Marco, deine Lösung mit dieser Art Nose Bay finde ich echt genial  ! Wenn du noch Druckkapazit frei hast, hätte ich Interesse an so einem Teil, um meinen GPS-Tracker darin unter zu bringen...  ! Andreas
Nicht quatschen, machen ;-)! http://www.megacluster.de
|
|
Doublegene
SP-Schnüffler
Registriert seit: Jan 2021
Wohnort: Heiligkreuzsteinach
Verein: Solaris / TRA / AGM
Beiträge: 532
Status: Offline
|

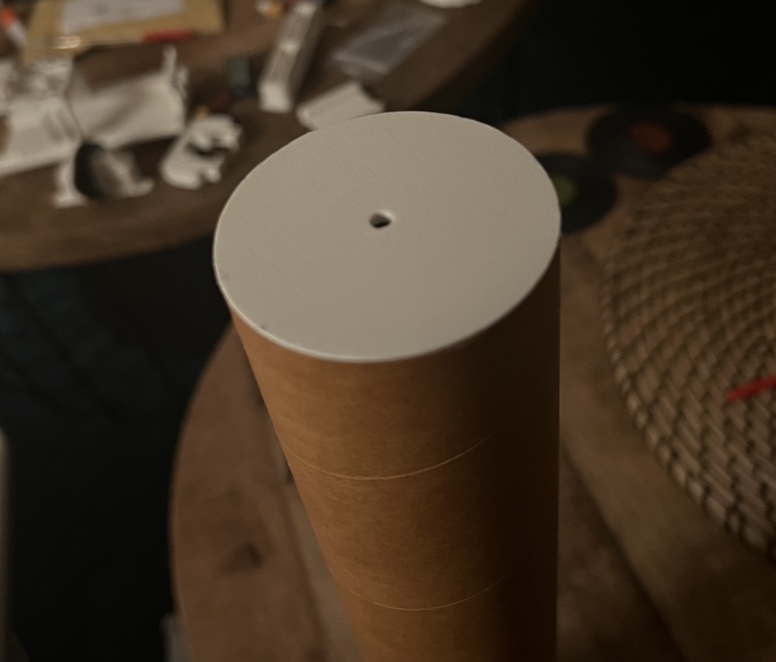

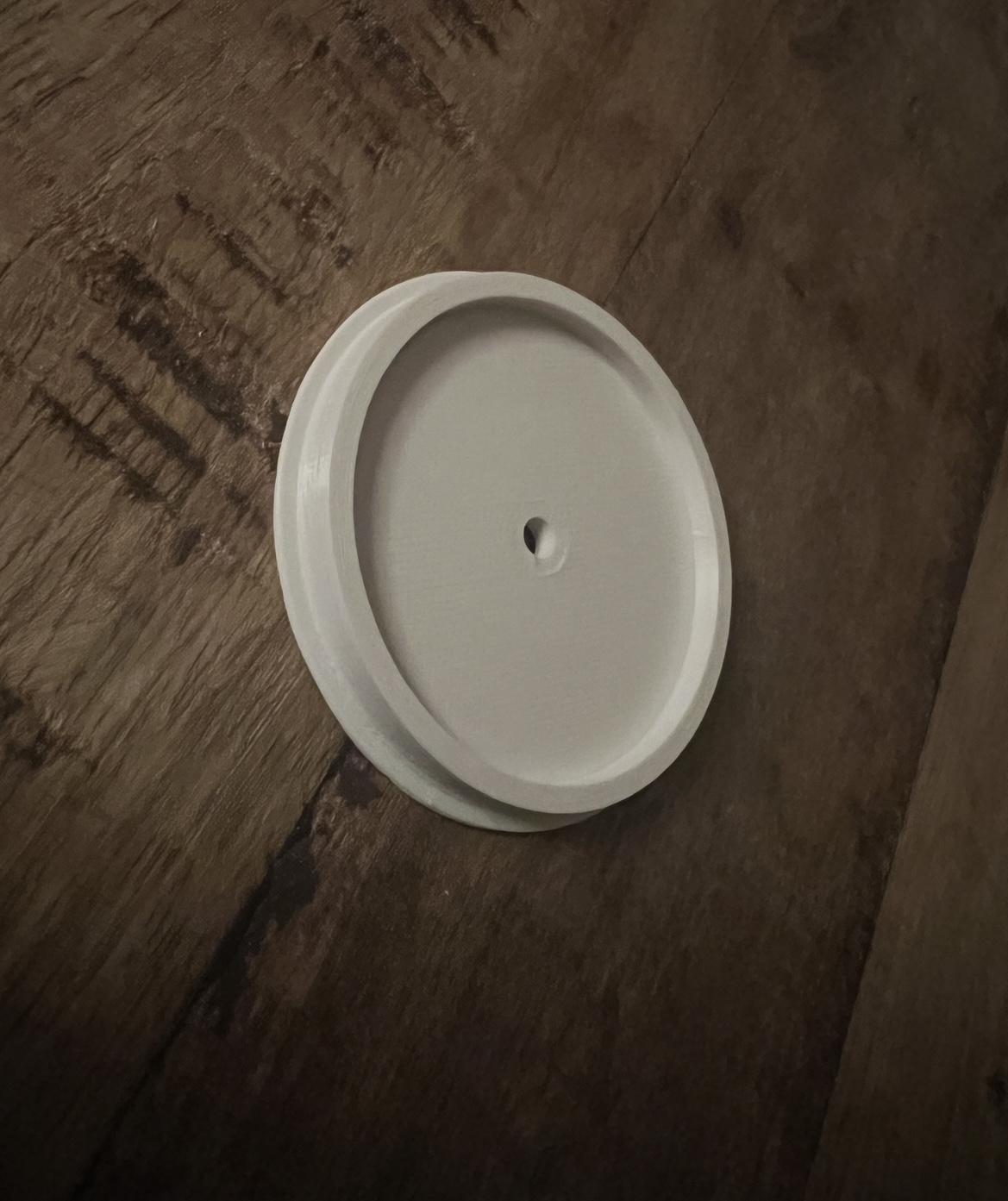

Andreas wie sind ja abgestimmt ;-) Hier noch der Deckel für die Gegenseite der AV Nose Bay. Intension ist das wenn man kürzere Rohre verwenden möchte, könnte man eine Gewinde Stange in den “Spant” einschrauben die das Rohr dann an der Spitze innen fixiert … bei bedarf kann man dort auch zusätzliche Gewichte befestigen …
|
|
Doublegene
SP-Schnüffler
Registriert seit: Jan 2021
Wohnort: Heiligkreuzsteinach
Verein: Solaris / TRA / AGM
Beiträge: 532
Status: Offline
|

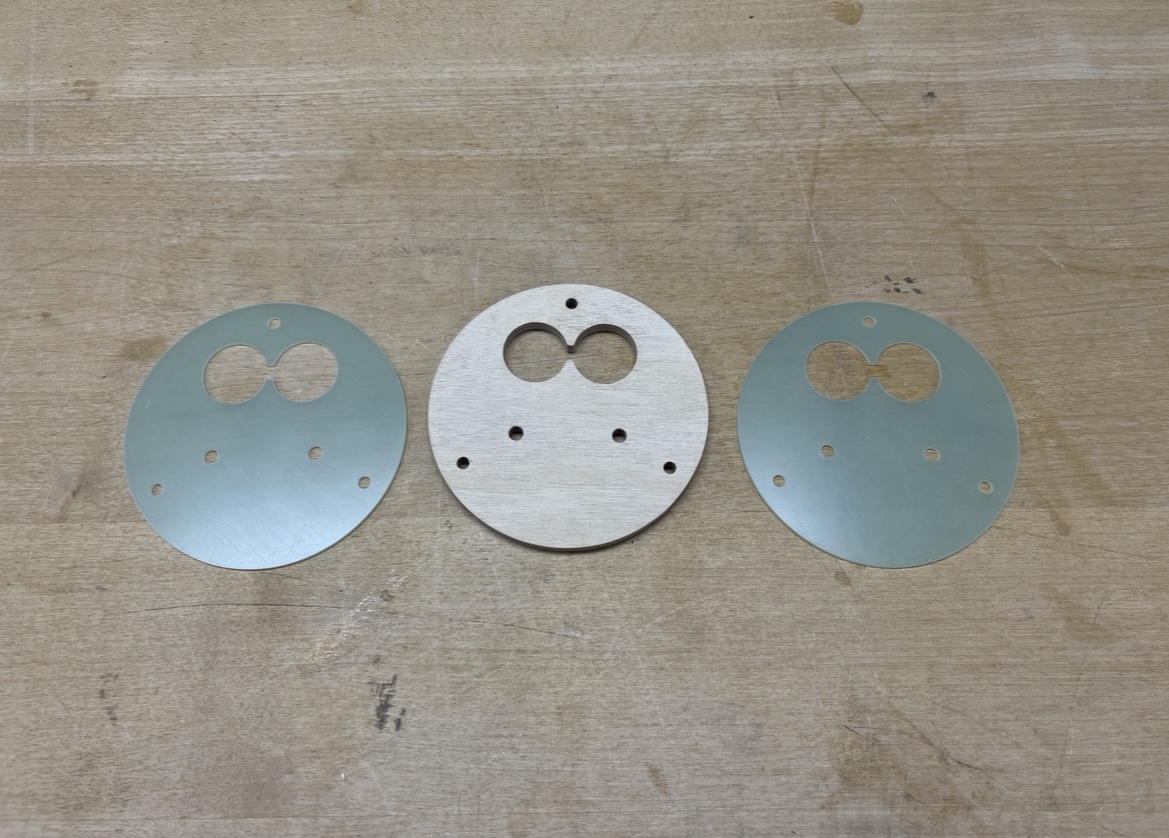

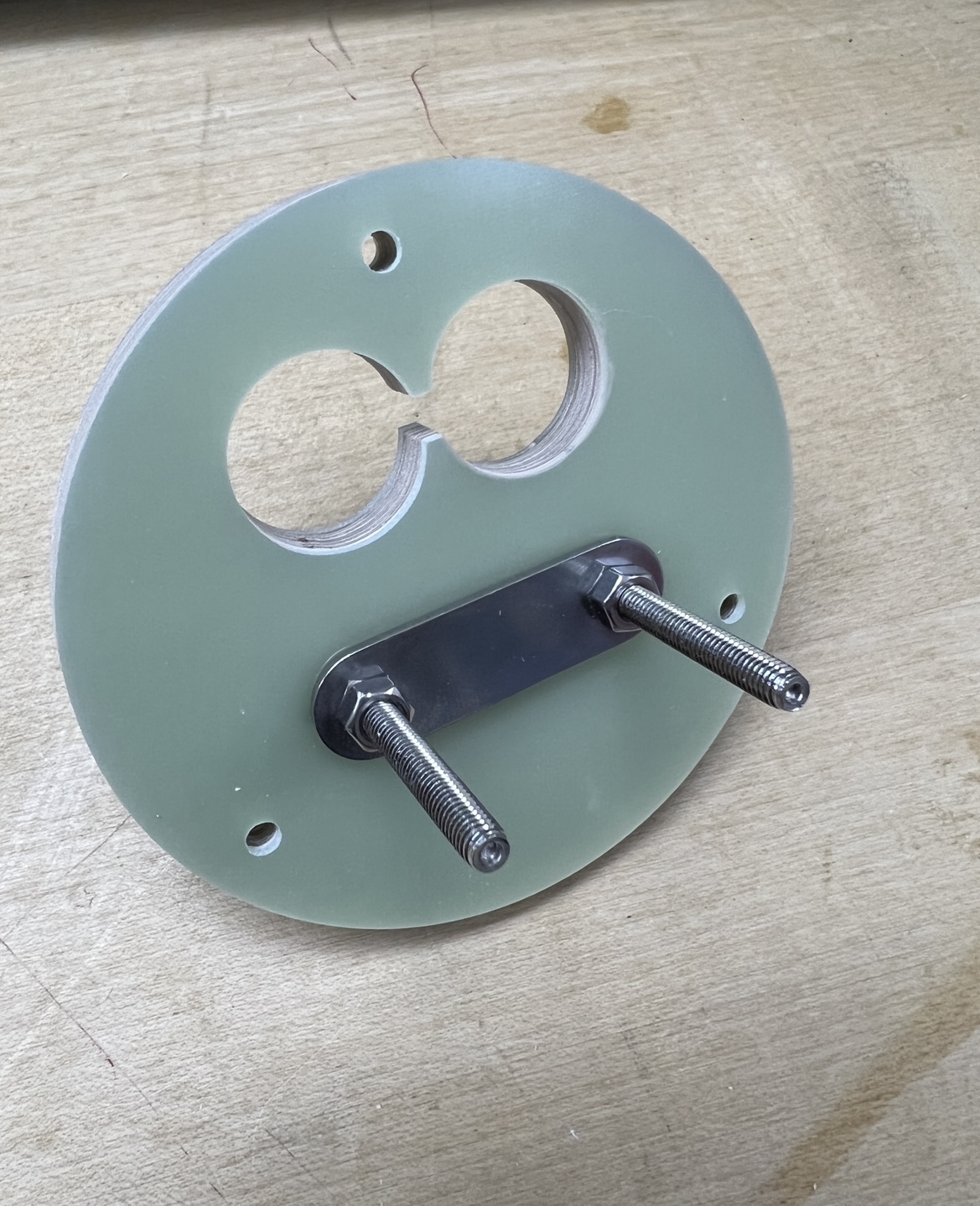

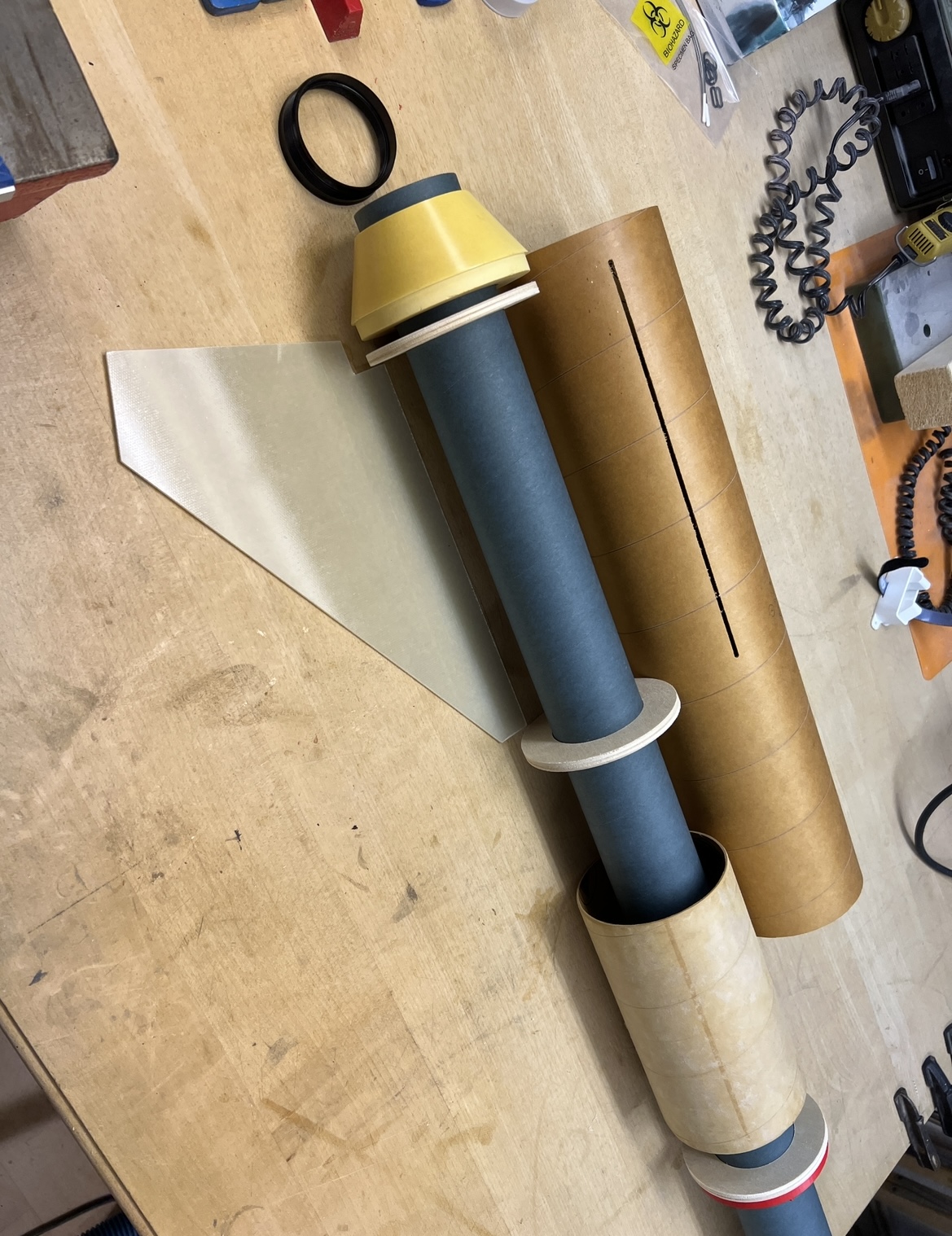

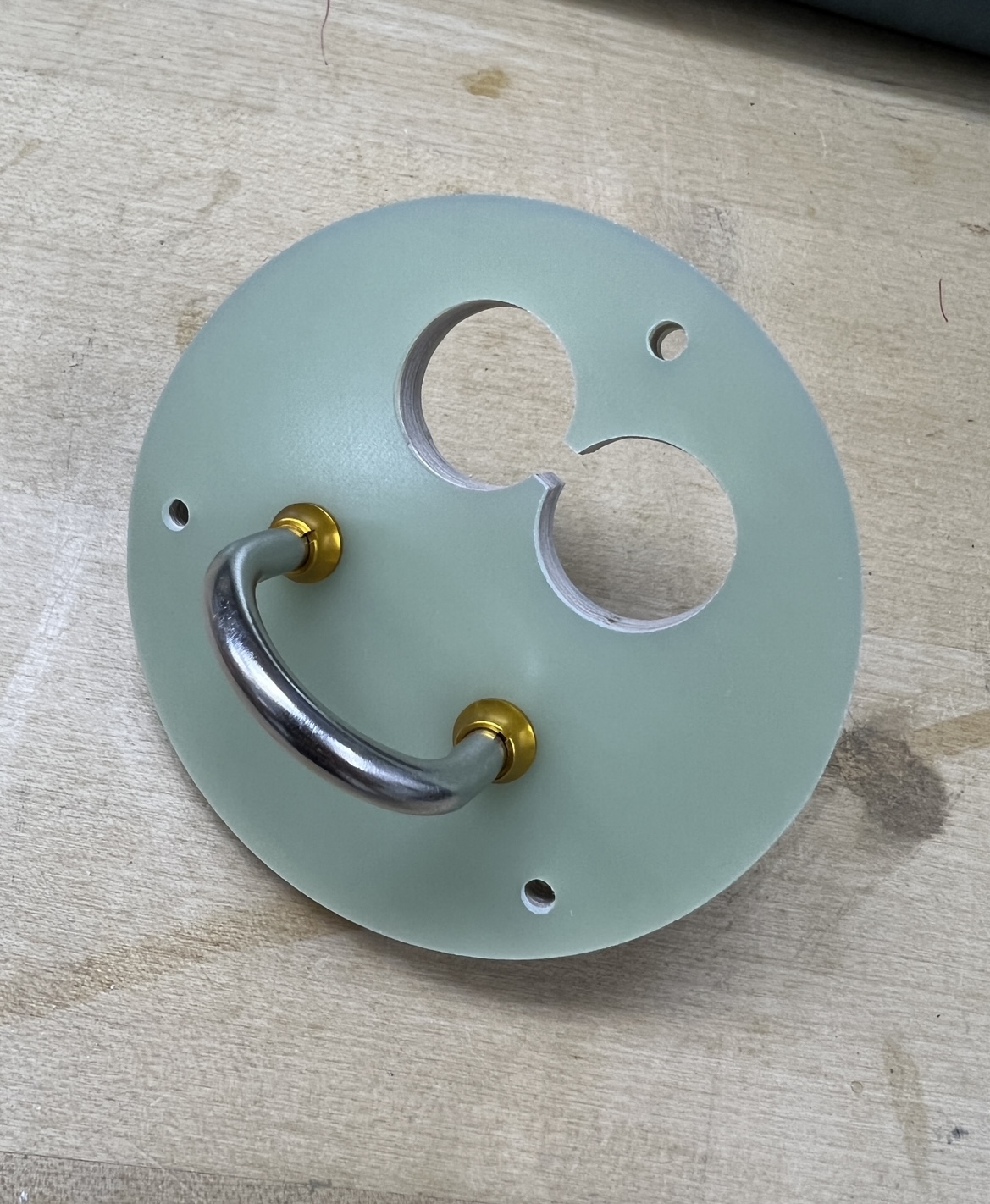

Wieder ein kleiner Zwischenschritt. Weitere Teile … morgen will ich mal die erste Anprobe realisieren… dann werde ich wieder berichten .. Gibt im Sandwich die spätere Abschluss Schottwand.  Grüße Marco
Geändert von Doublegene am 17. Februar 2023 um 19:24
|
|
Doublegene
SP-Schnüffler
Registriert seit: Jan 2021
Wohnort: Heiligkreuzsteinach
Verein: Solaris / TRA / AGM
Beiträge: 532
Status: Offline
|
|
|
Doublegene
SP-Schnüffler
Registriert seit: Jan 2021
Wohnort: Heiligkreuzsteinach
Verein: Solaris / TRA / AGM
Beiträge: 532
Status: Offline
|
|
|
Doublegene
SP-Schnüffler
Registriert seit: Jan 2021
Wohnort: Heiligkreuzsteinach
Verein: Solaris / TRA / AGM
Beiträge: 532
Status: Offline
|

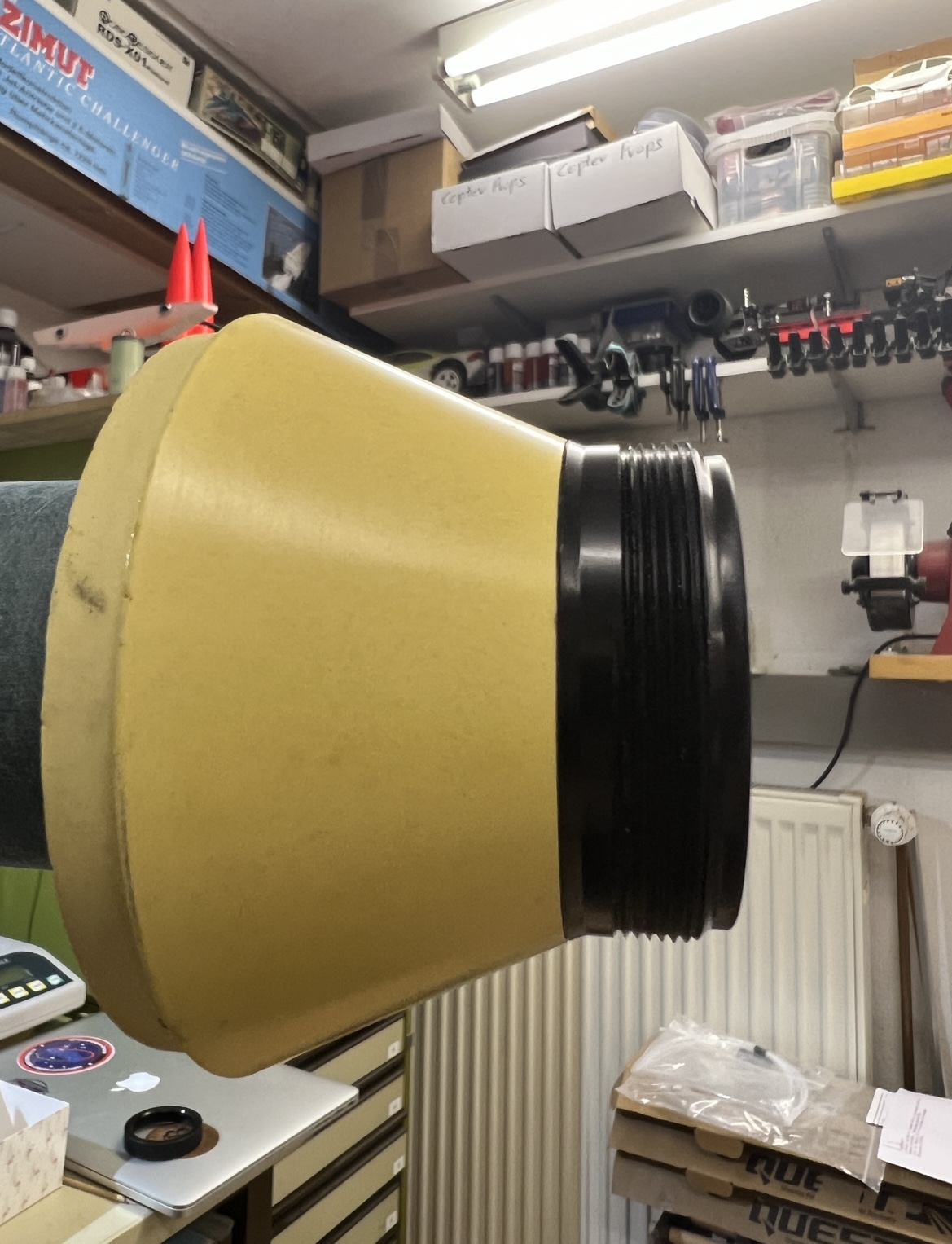

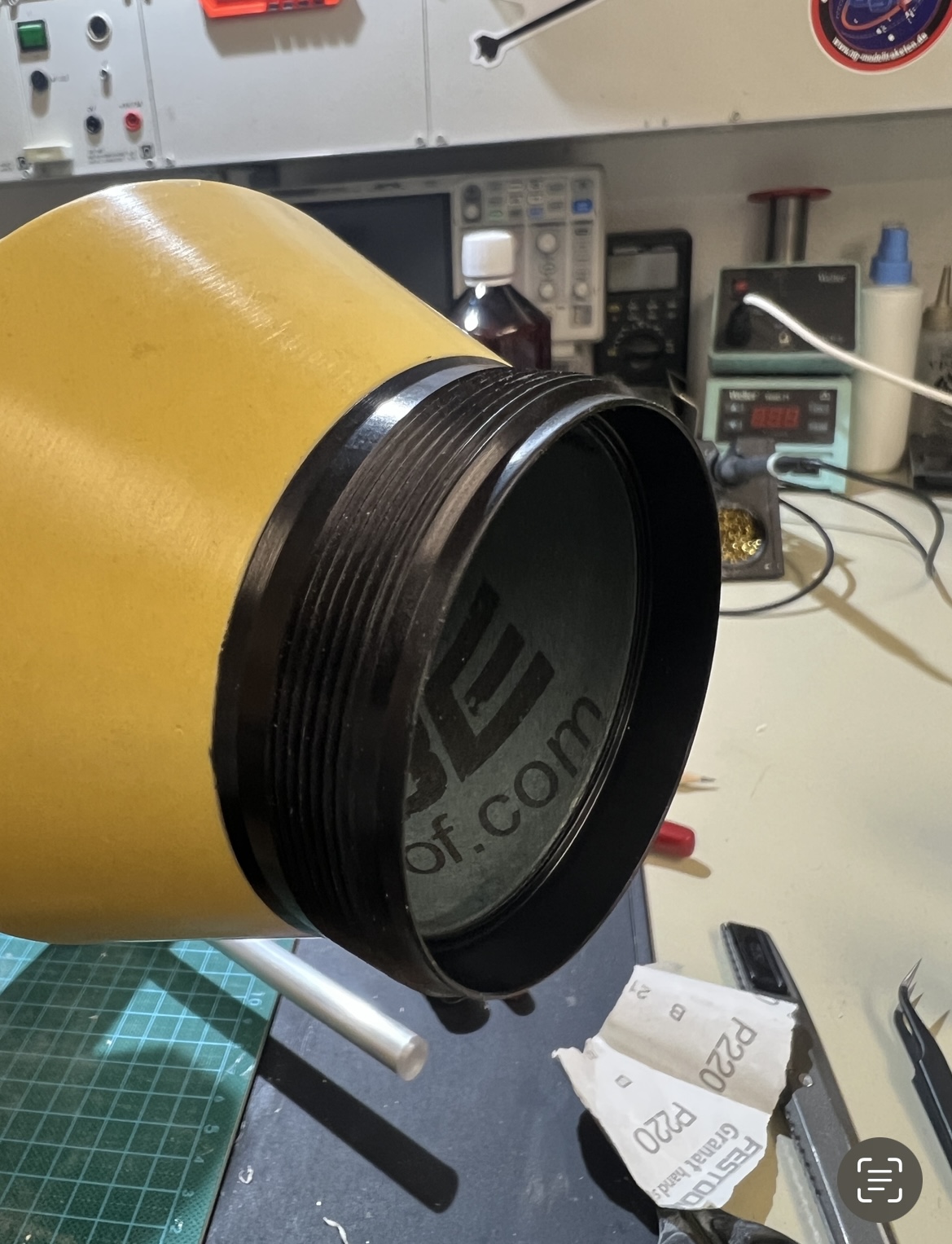

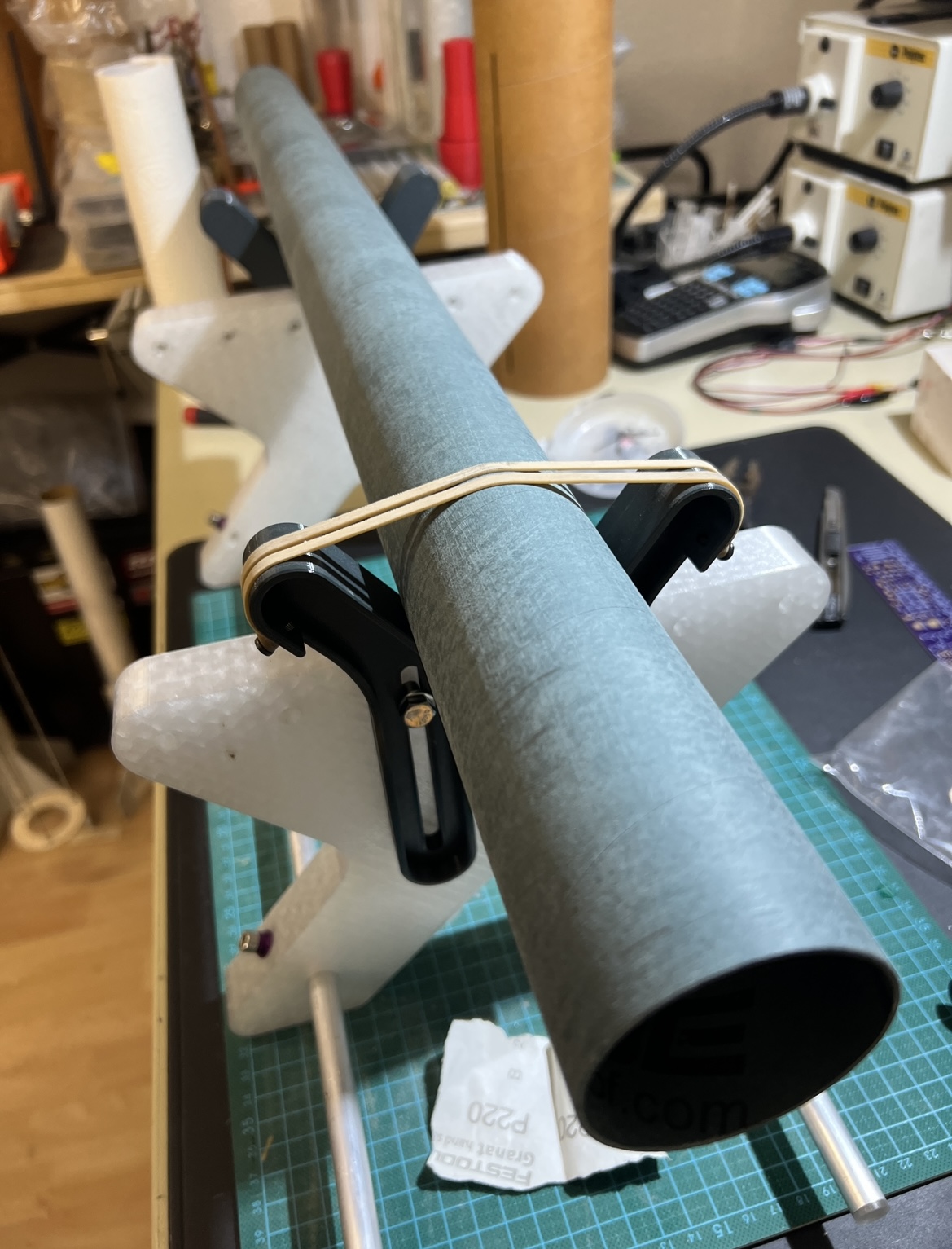

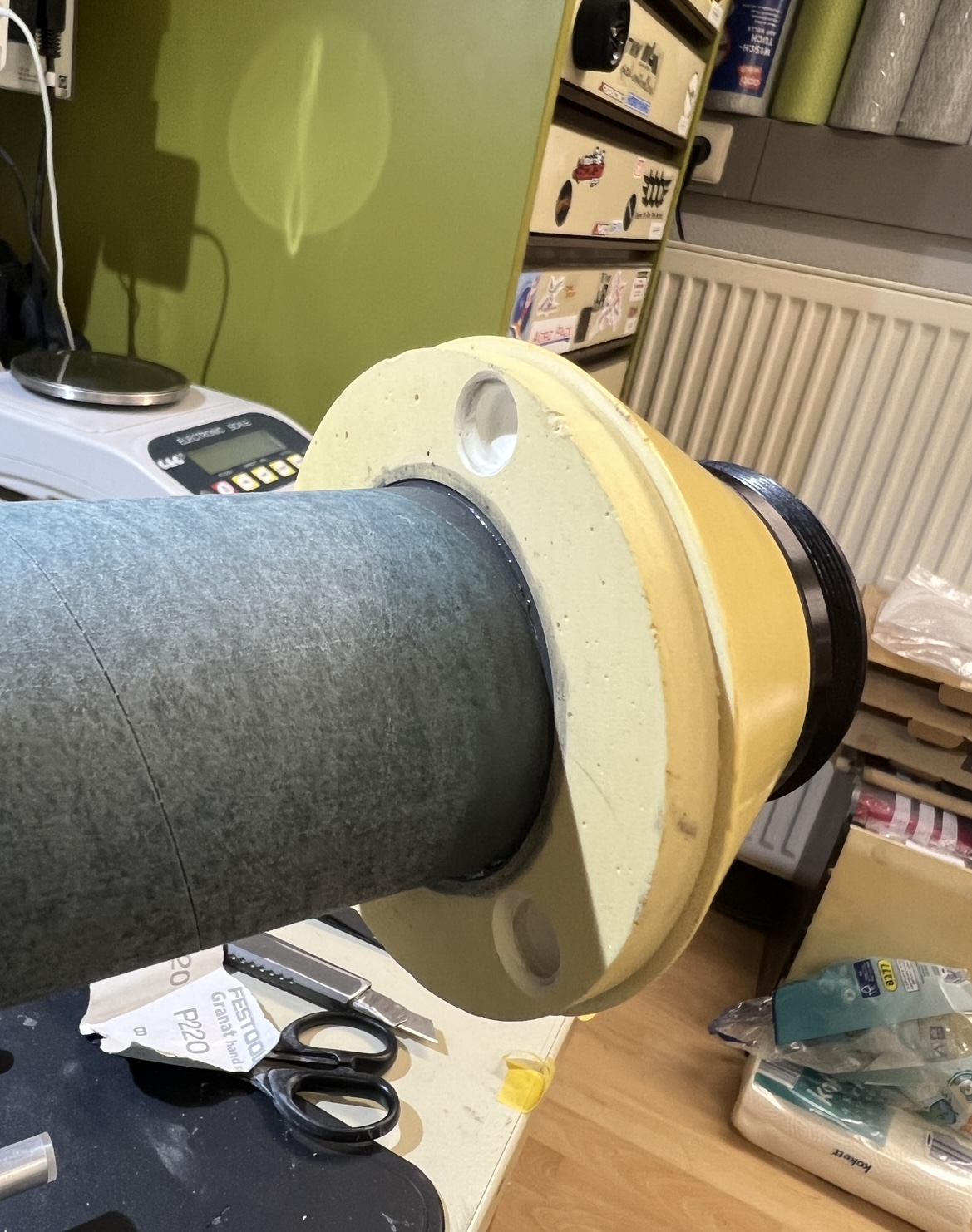

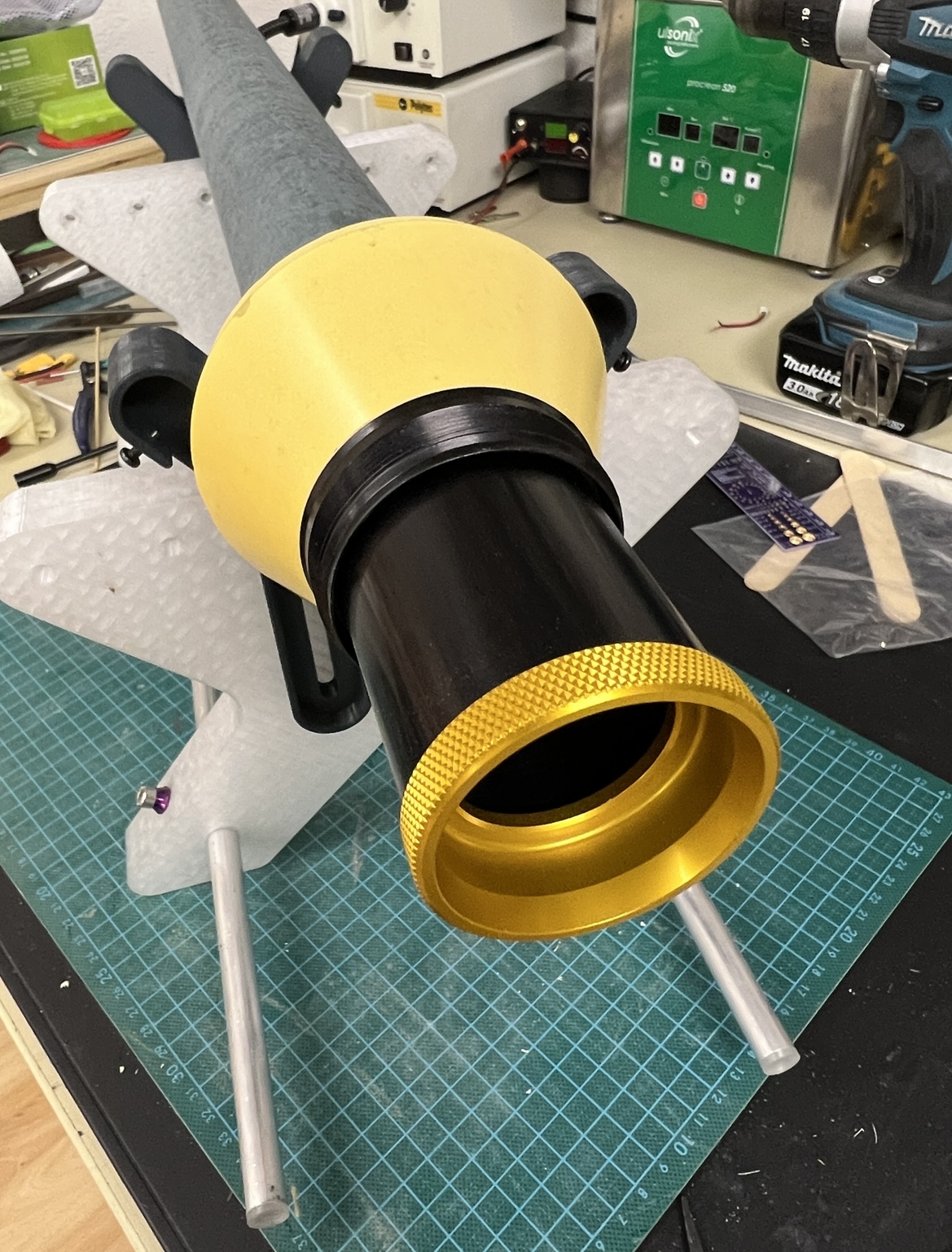

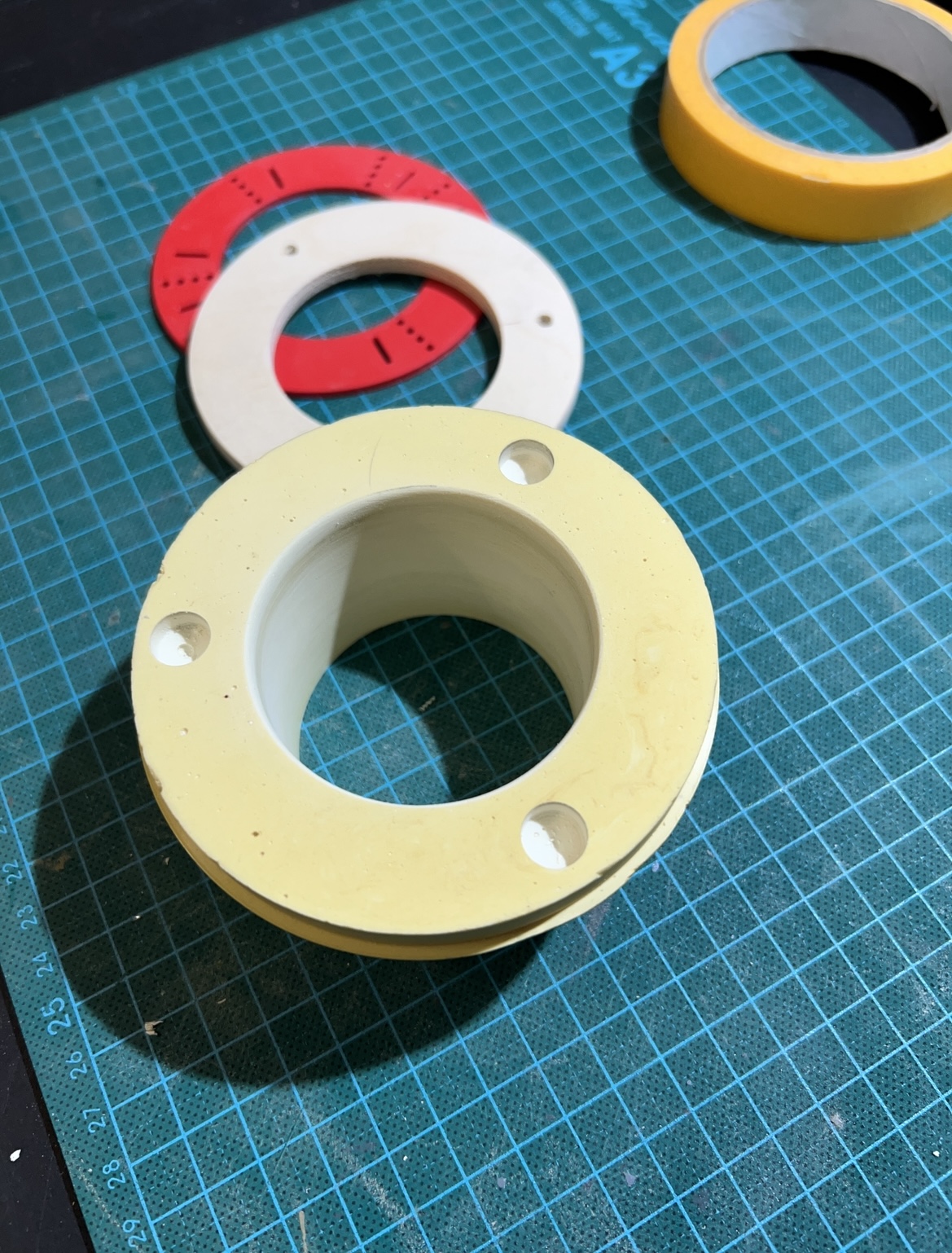

Hier sollte es natürlich auch endlich wieder ein wenig weiter gehen .. in diesem Fall habe ich mich für die spannende Hecksektion entschieden und werde mich nach und nach herantasten … Die Bluetube wurde nochmals auf alle Maße überprüft ;-) Motor passt super rein … und für die Verklebung vorbereitet .. sowie Markierungen zur Orientierung angebracht ..  Der Heckkonus hat Bohrungen bekommen um später die Muttern und Scheiben des ersten Spantes auf zu nehmen. Retainer und Heckkonus wurden konzentrisch zum Motorrohr ausgerichtet und verklebt    Den Heckkonus habe ich vorher ein klein wenig gekürzt so das der Durchmesser am Ende mit dem des Retainers übereinstimmen und ich einen schönen Übergang habe …  Viele Grüße Marco
|
|
Doublegene
SP-Schnüffler
Registriert seit: Jan 2021
Wohnort: Heiligkreuzsteinach
Verein: Solaris / TRA / AGM
Beiträge: 532
Status: Offline
|

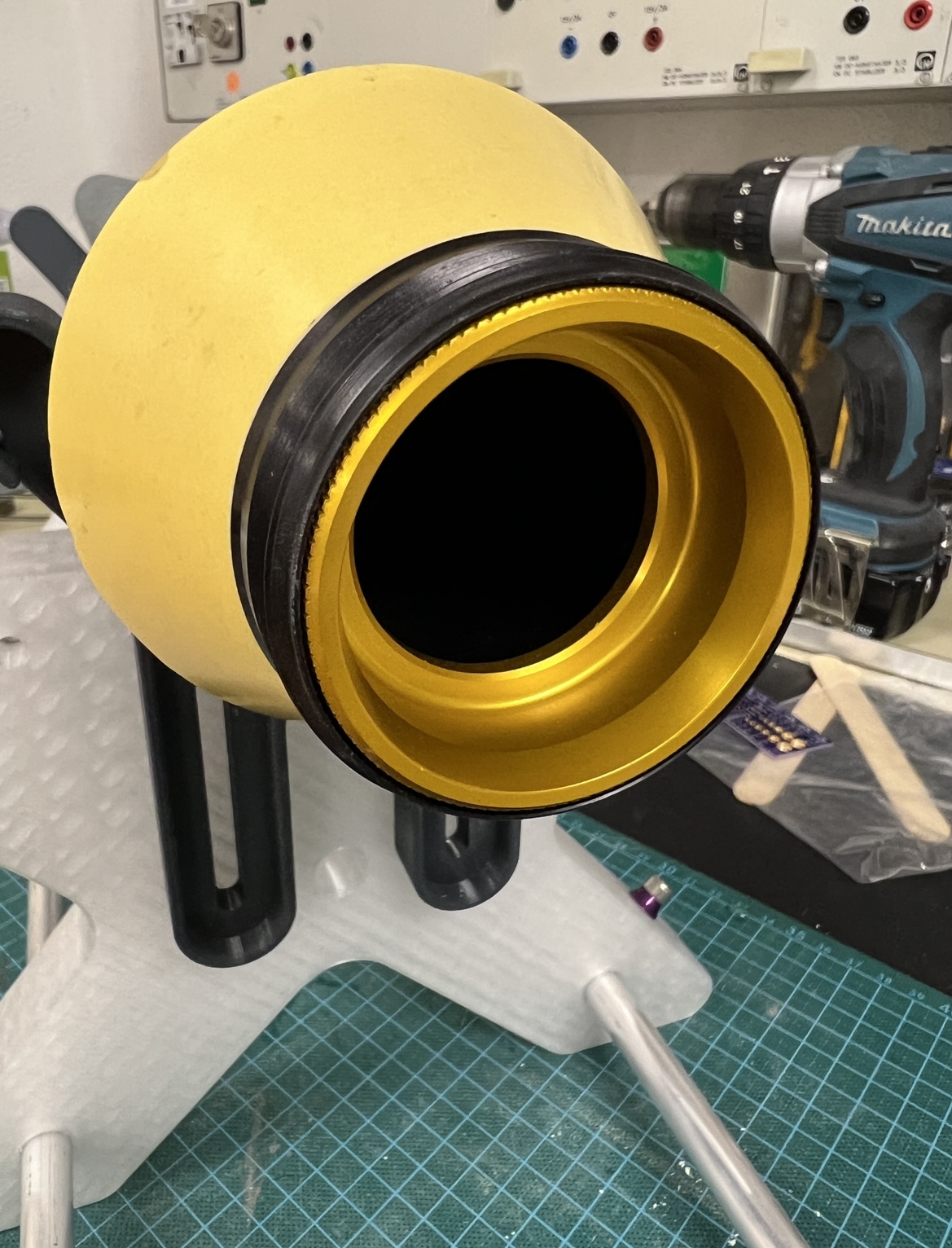

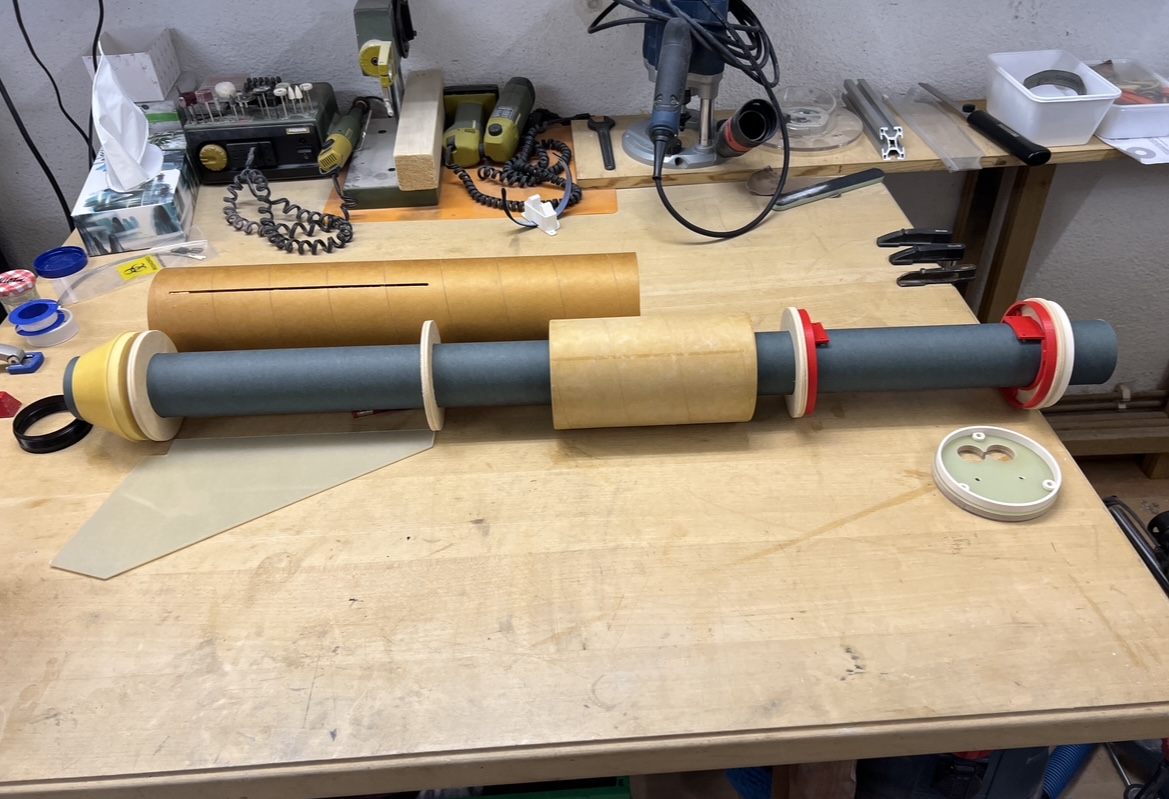

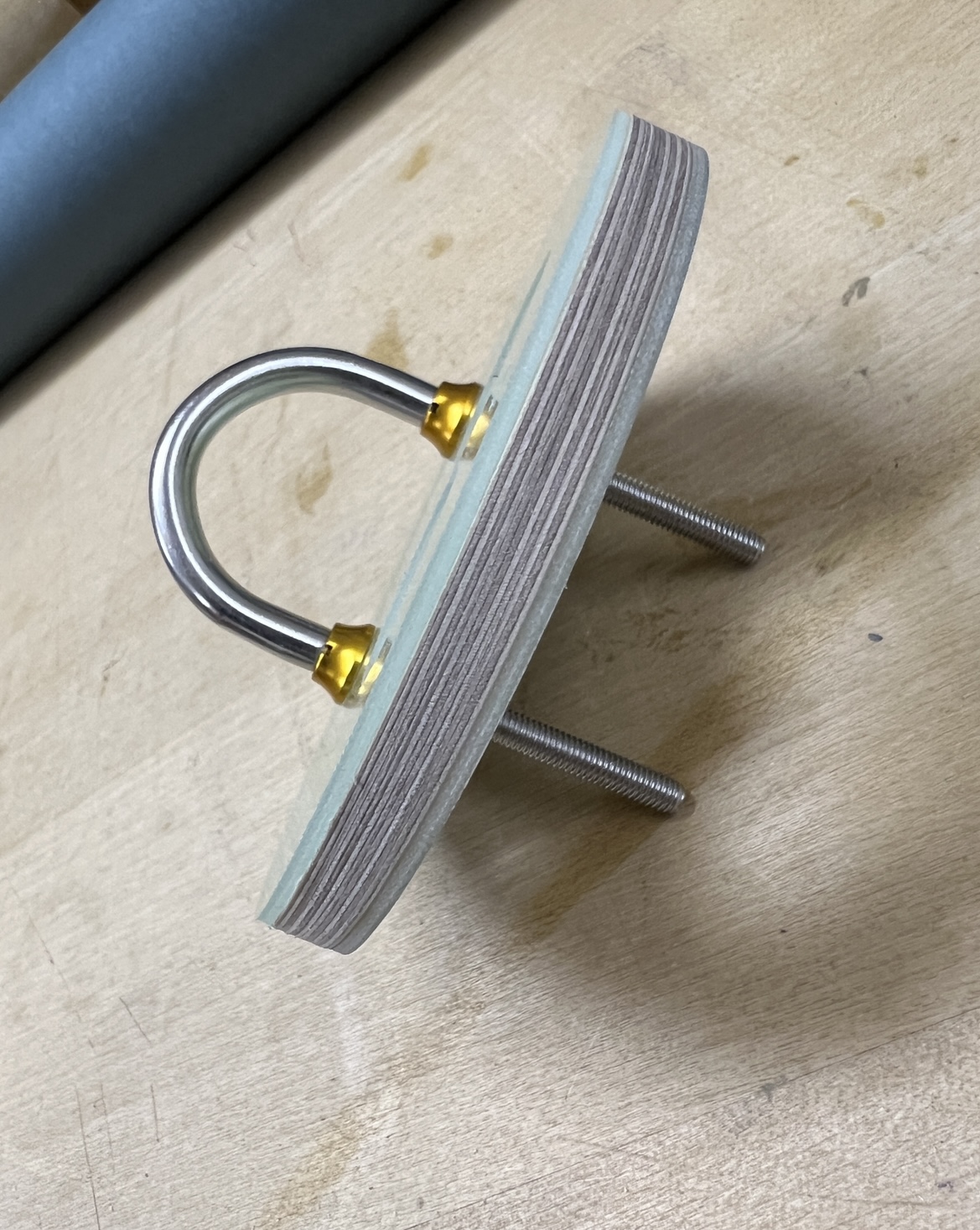

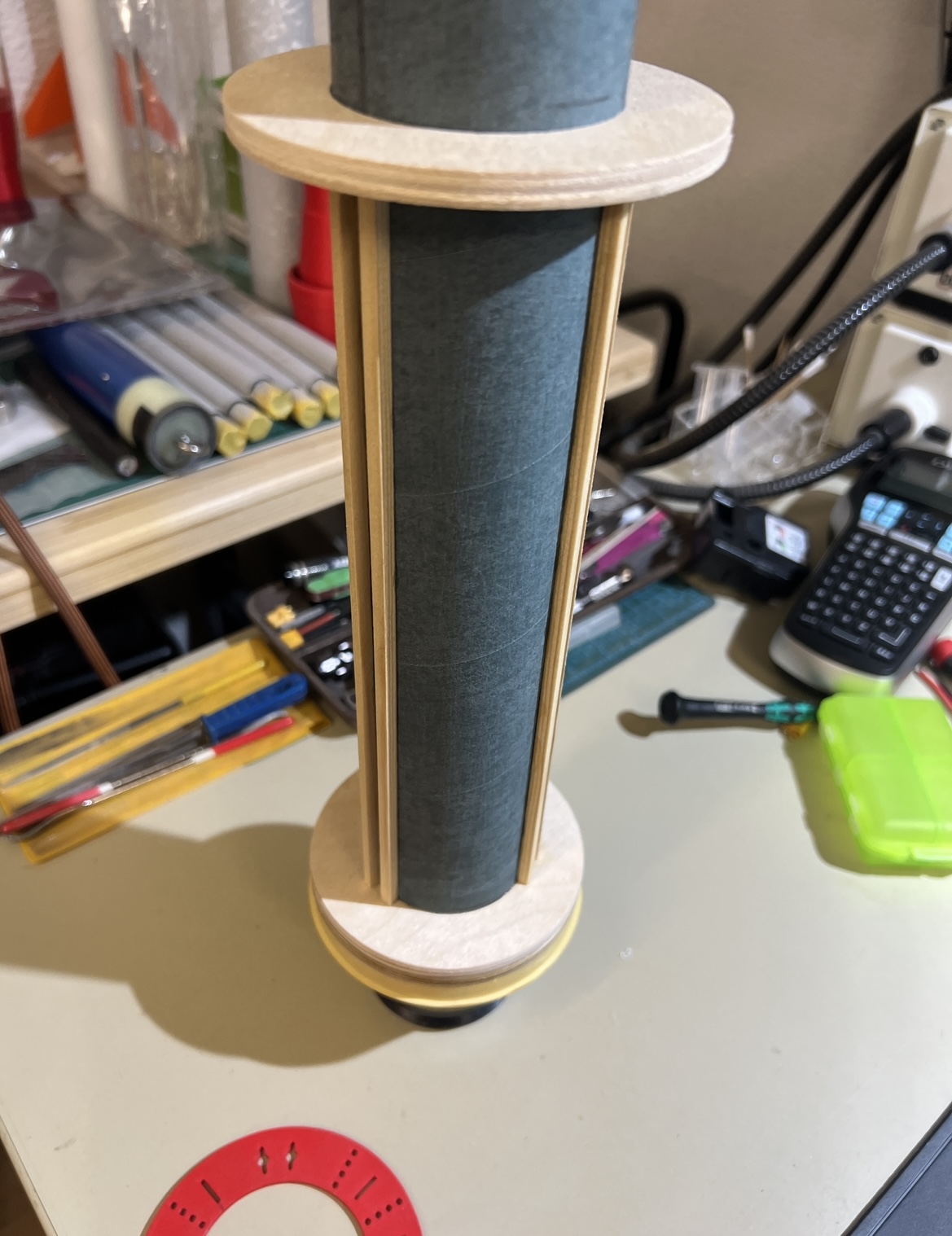

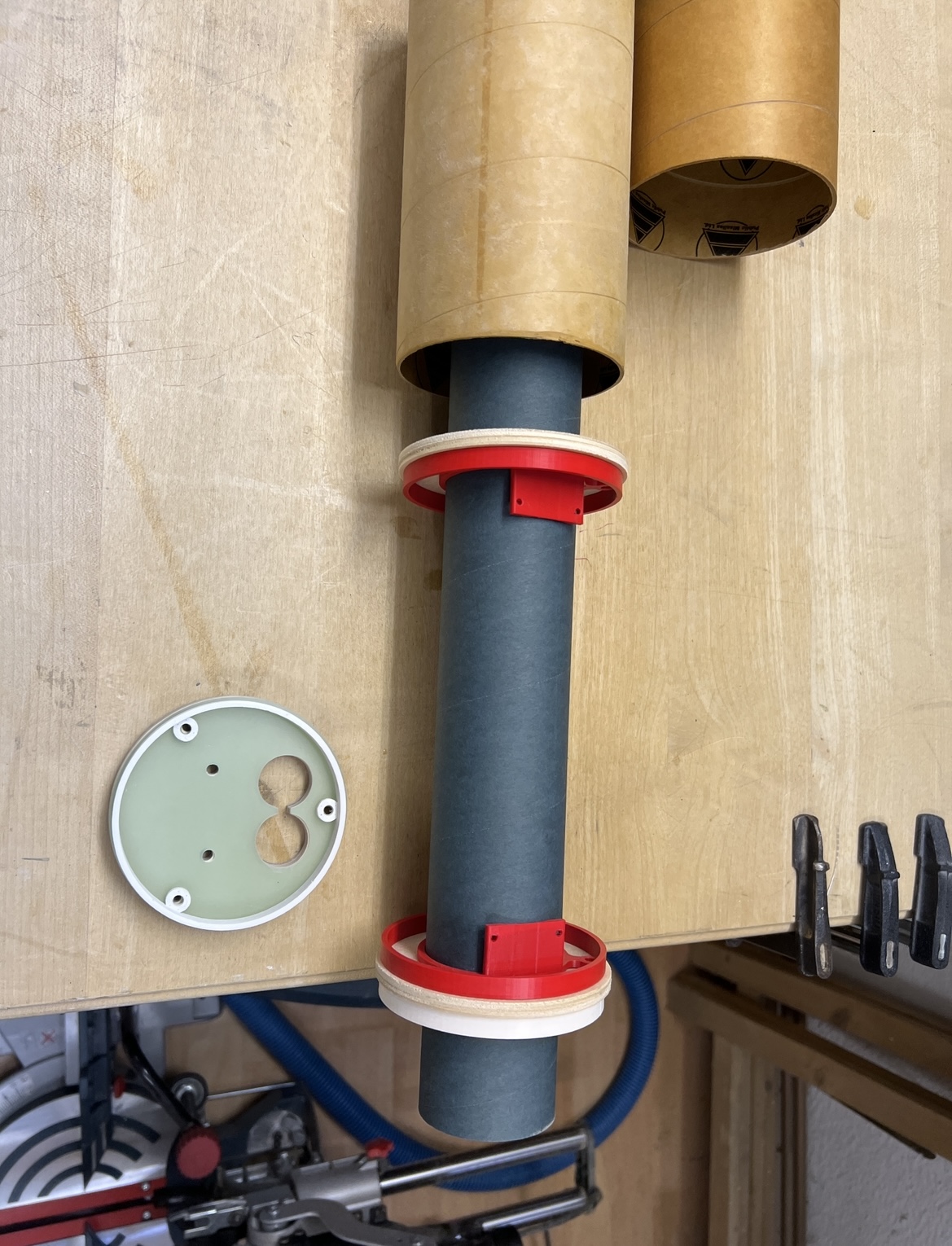

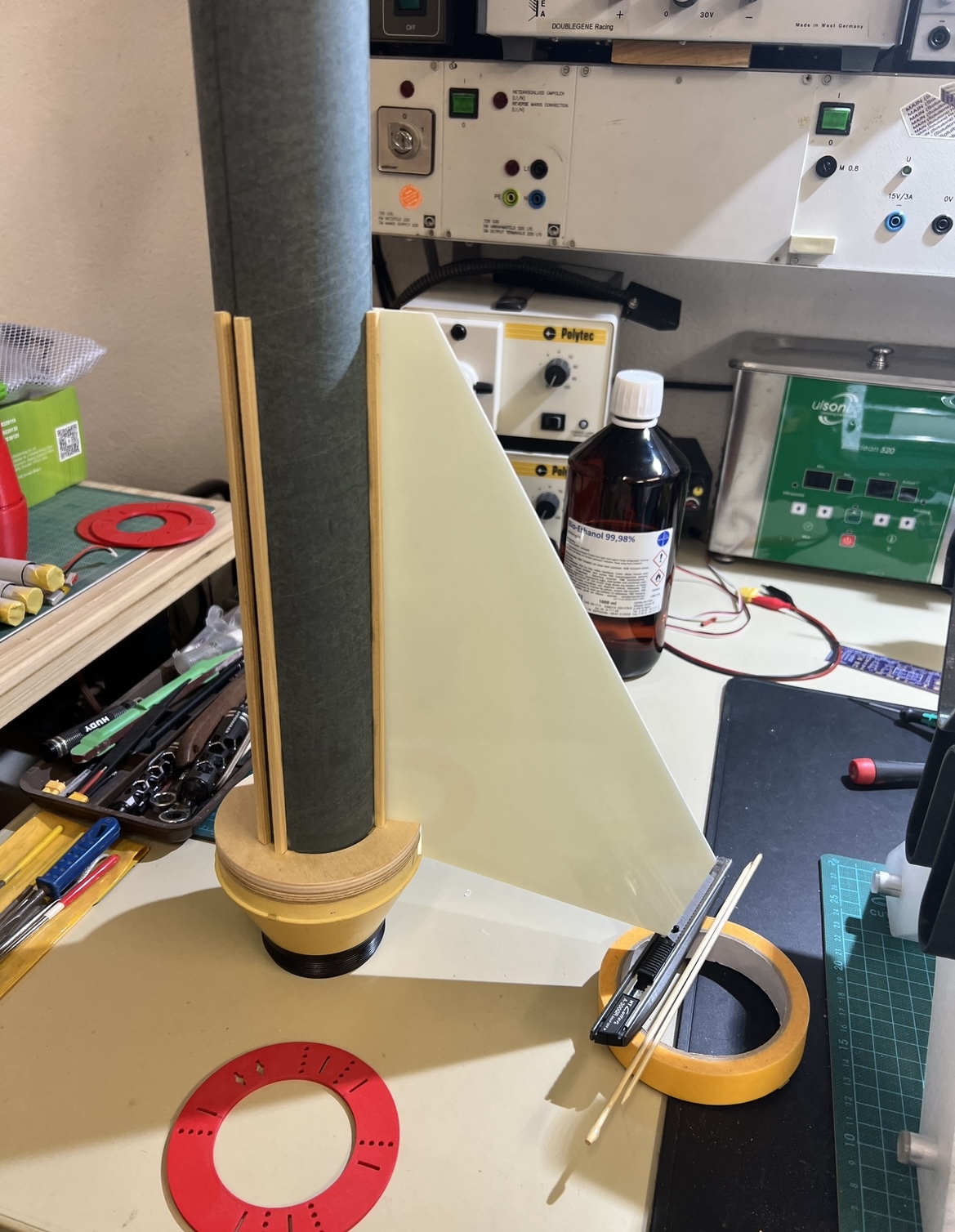

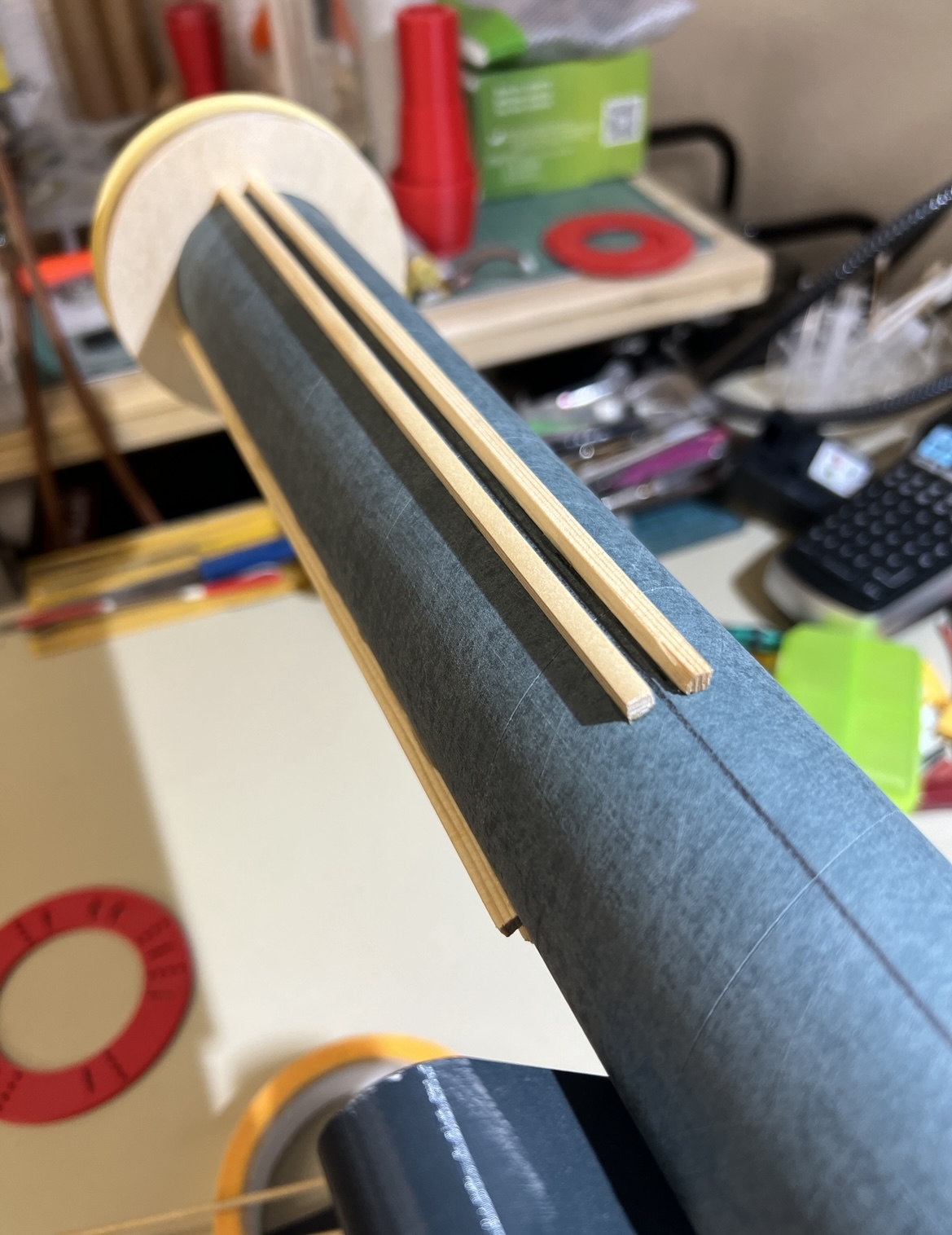

So es geht langsam voran am Heck aufgrund der langen Härte Zeiten … eine erneute gemeinsame Anprobe vor dem letzten Schritten hat ergeben das ich die Löcher im Konus garnicht gebraucht hätte :-) war aber mal cool fest zu stellen wie super sich dieses PU Material bearbeiten lässt … Damit ich jetzt wo alles bombenfest ist auch weiterhin ruhig schlafen kann nach all den Bluetube Geschichten, musste ich nochmal ein Casing einschieben .. es passt perfekt    Sonst habe ich noch die Endspante gesetzt und Kieferleisten als Zuhause für die Finnen Wurzel im Harzbad ;-)    Viele Grüße Marco
|
|
Doublegene
SP-Schnüffler
Registriert seit: Jan 2021
Wohnort: Heiligkreuzsteinach
Verein: Solaris / TRA / AGM
Beiträge: 532
Status: Offline
|

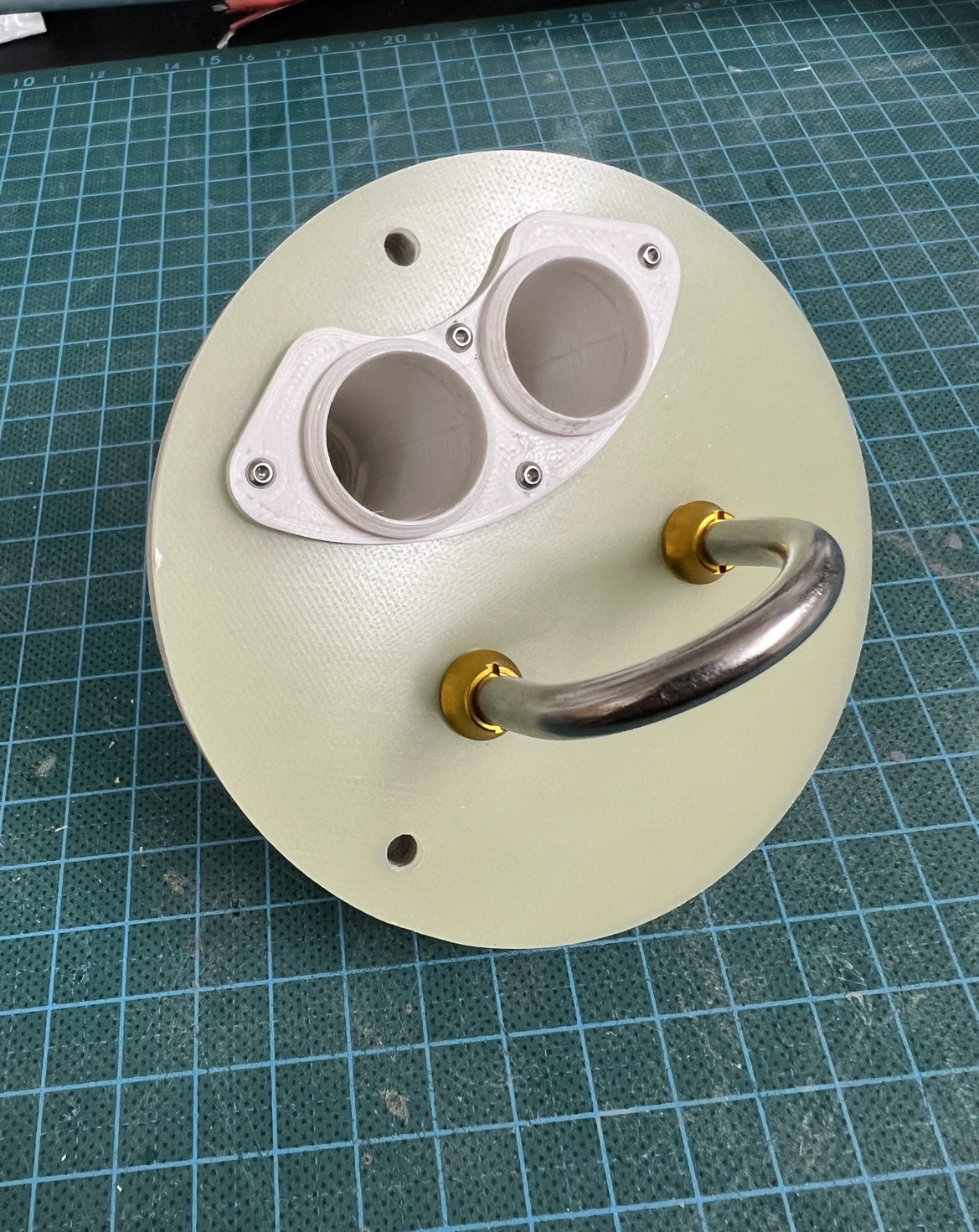

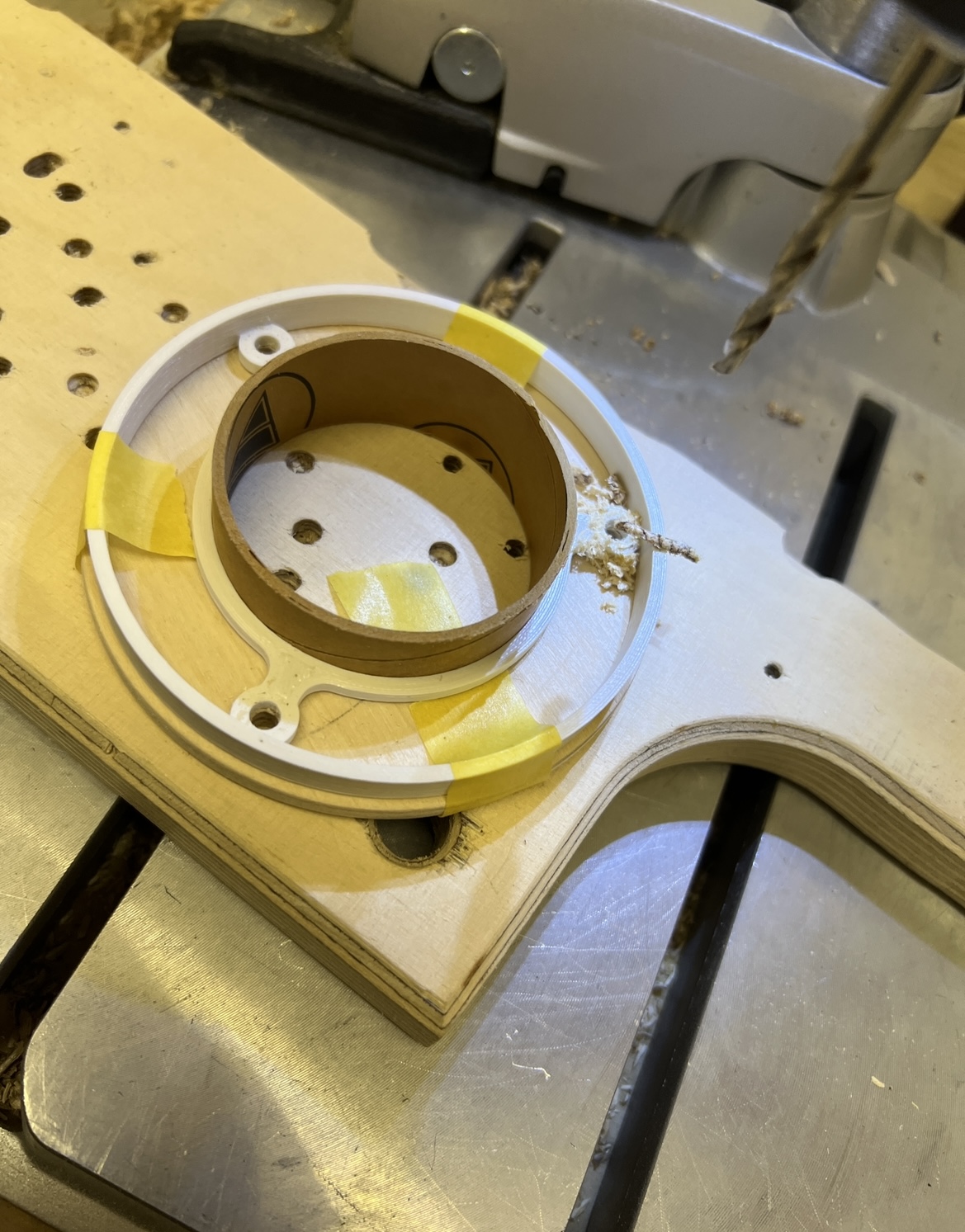

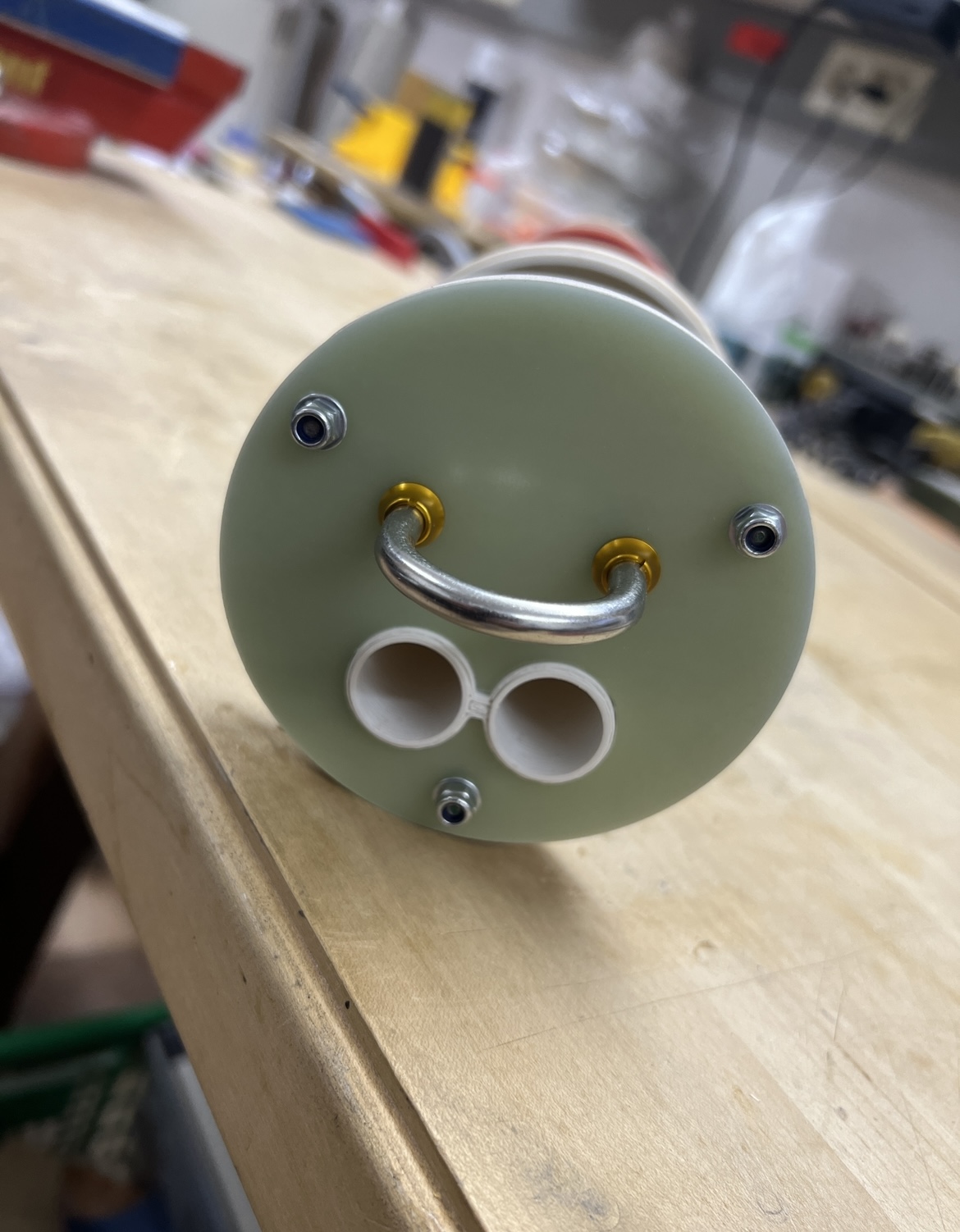

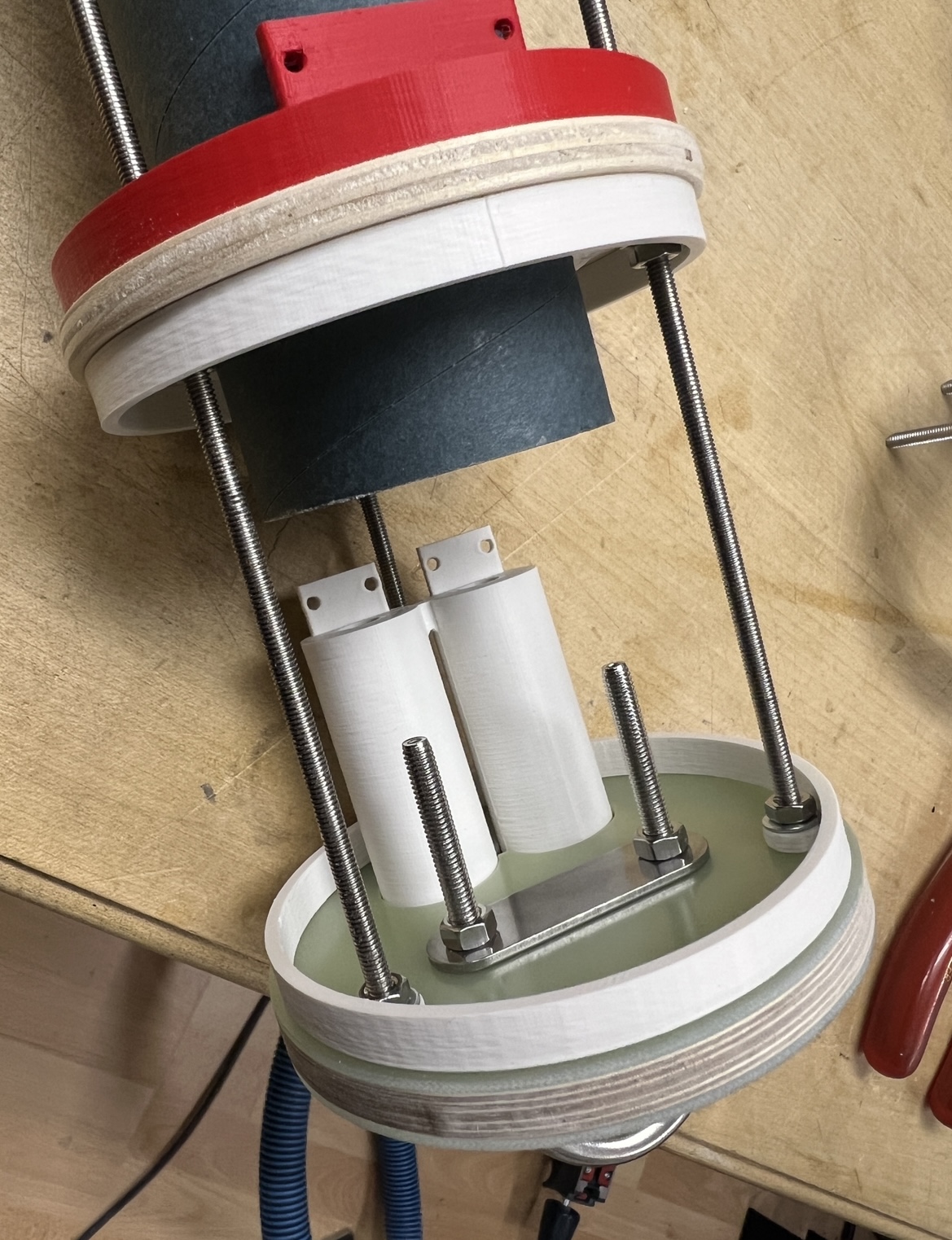

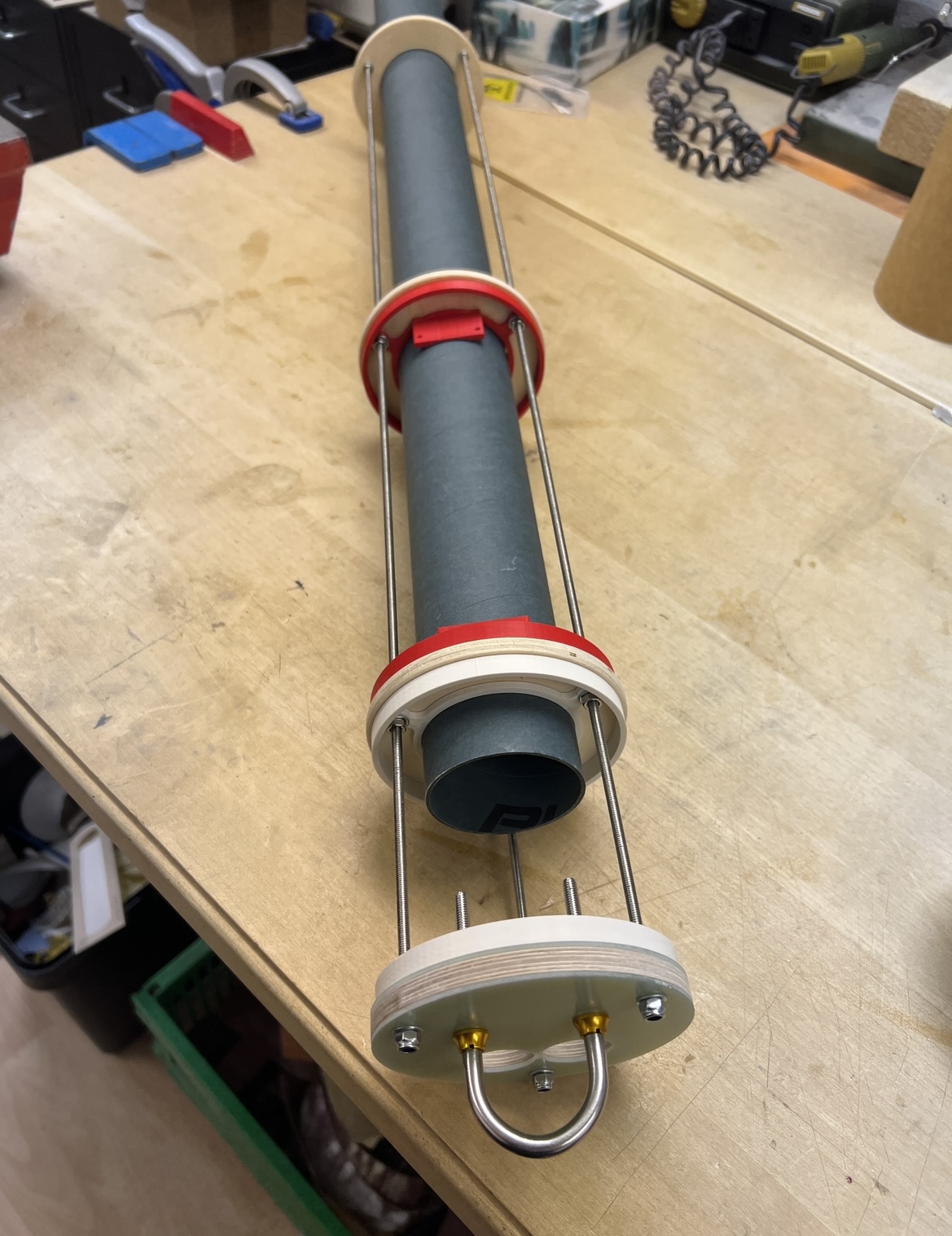

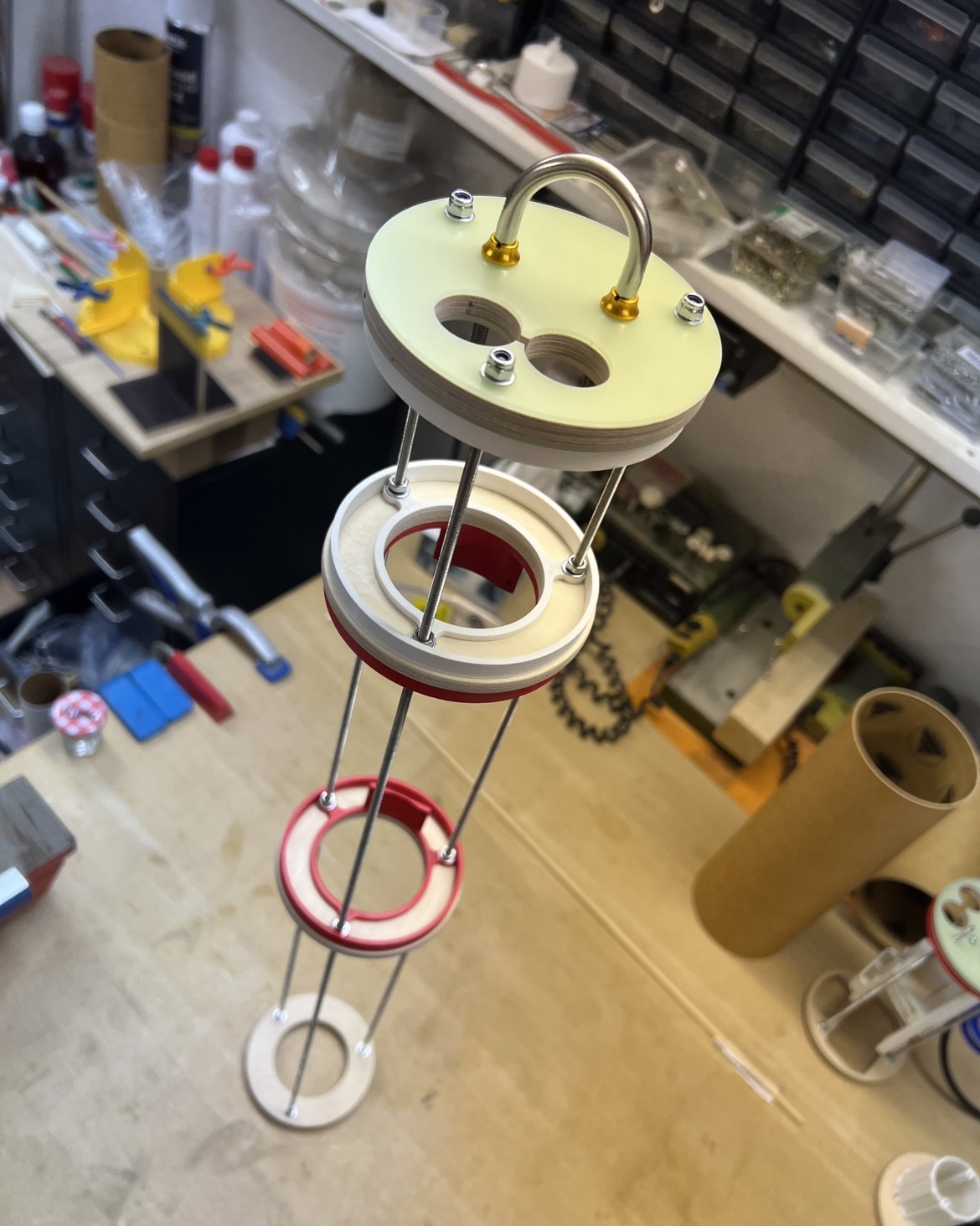

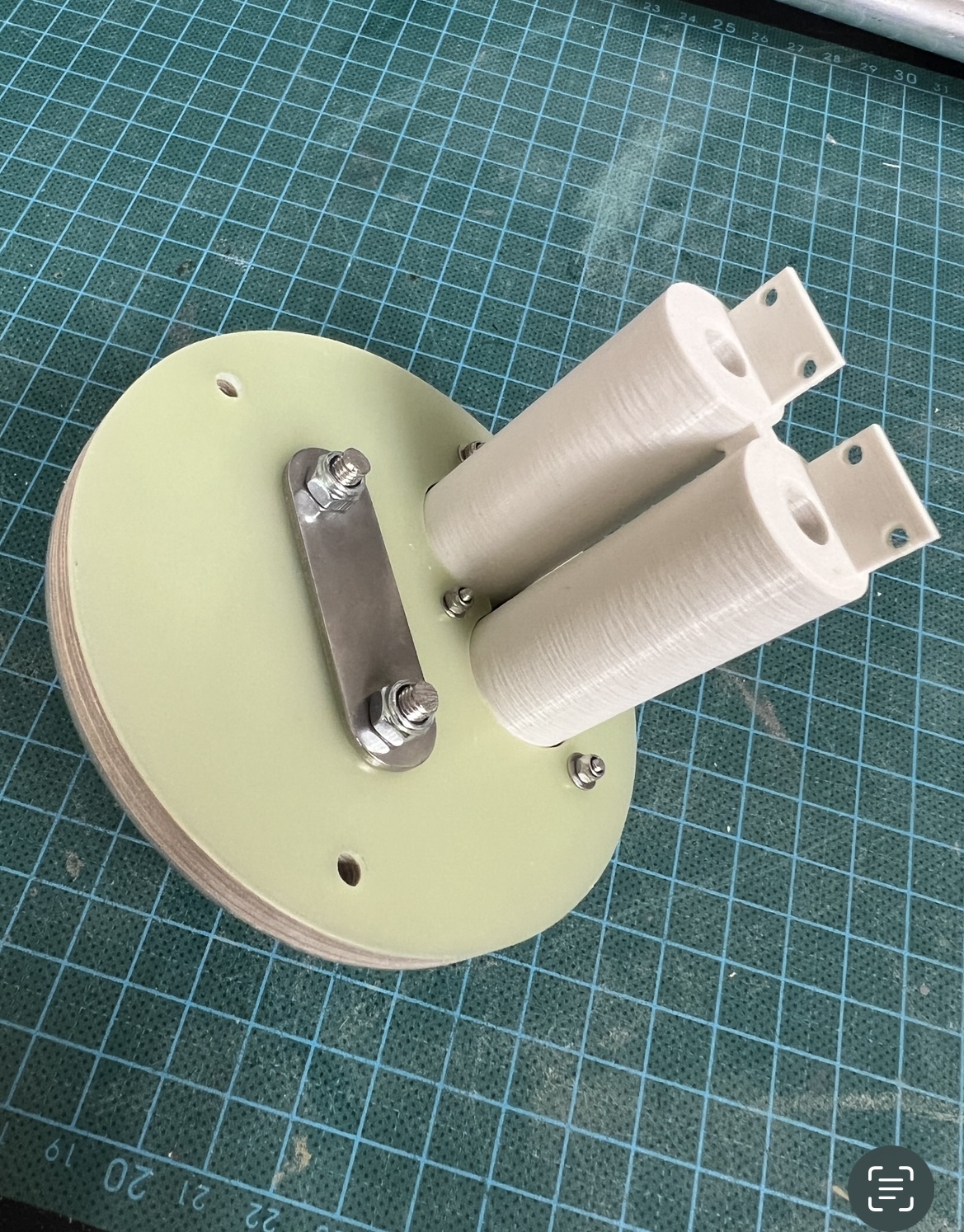

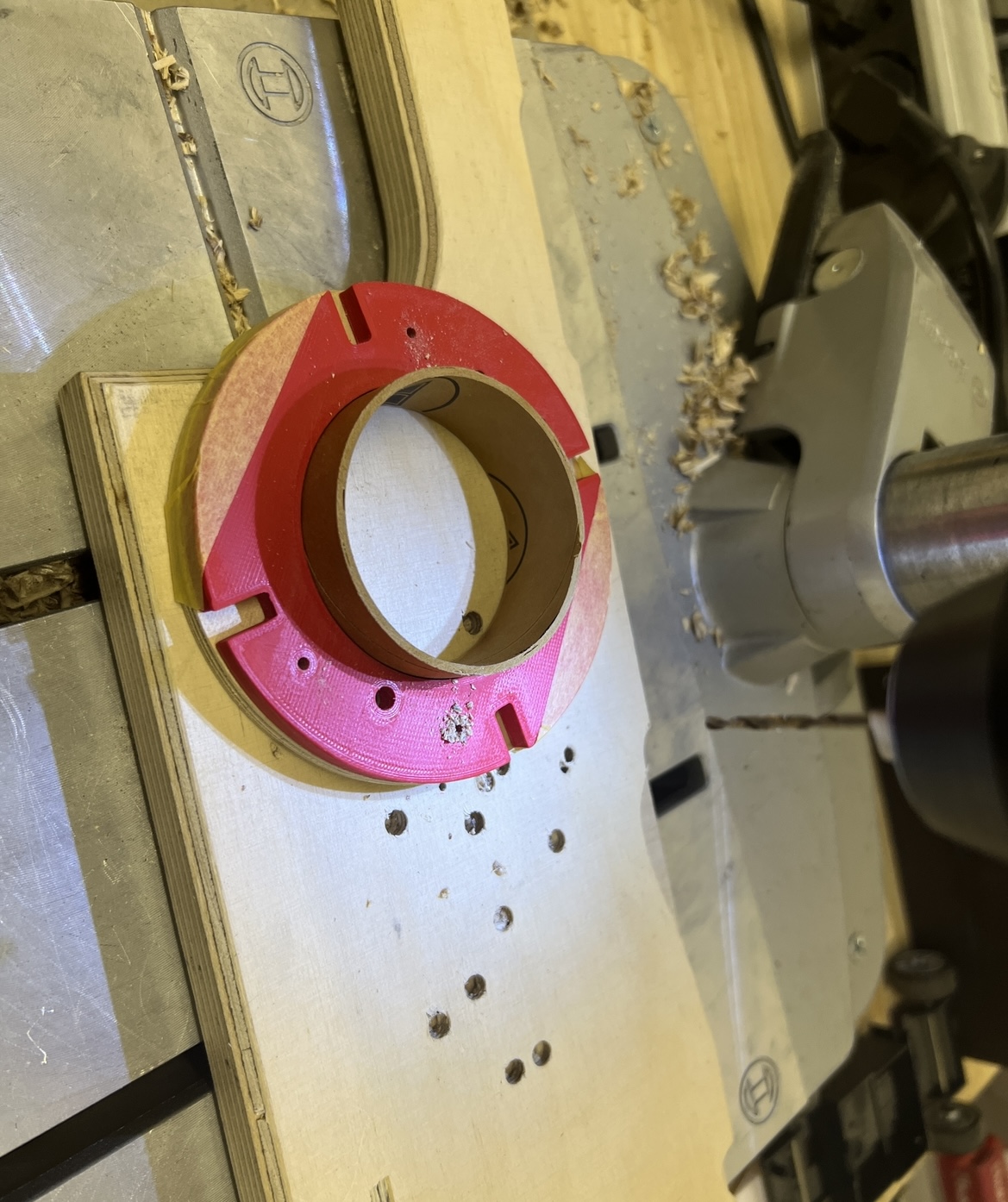

So Schrauben gekürzt. Durchgangslöcher gebohrt und Ejection Canister Aufnahme verschraubt …   Grüße Marco
|
|
Cover1987
Raketenbauer
Registriert seit: Jan 2022
Wohnort: Mannheim
Verein: Solaris, TRA #27401 L1
Beiträge: 178
Status: Offline
|
Immer wieder schön, deine tief durchdachten und sauber umgesetzten Konstruktionen anzusehen!
Gruß Stefan
|
|
Doublegene
SP-Schnüffler
Registriert seit: Jan 2021
Wohnort: Heiligkreuzsteinach
Verein: Solaris / TRA / AGM
Beiträge: 532
Status: Offline
|
Zitat:
Original geschrieben von Cover1987
Immer wieder schön, deine tief durchdachten und sauber umgesetzten Konstruktionen anzusehen!
Vielen Dank Stefan
|
|
|
