Cover1987
Raketenbauer Registriert seit: Jan 2022 Wohnort: Mannheim Verein: Solaris, TRA #27401 L1 Beiträge: 177 Status: Offline |
Beitrag 7658264
[
![]()
Guten Abend Schmidti,
alles was mechanisch schaltet ist bei größeren Beschleunigungen/Vibrationen irgendwie Fehlerbehaftet. Es gibt glaube ich nichts schlimmeres/nervigeres als ein Boardcomputer der beim Start wegen hoher G-Kräfte kurz aussteigt, dann wieder an geht und je nach Programmierung den Flug "verschläft" oder dadurch irgendwie nicht so funktioniert wie man will. Da du bei deinem Servo eher kleinere Ströme fließen hast als bei einem FC mit Pyrocharges sollte die Stromstärke kein Problem sein. In der Rocketry-Szene haben sich Pullpins, Screw-Switches oder Magnetschalter etabliert. Ich denke aber bei kleineren Motoren wäre so ein Schiebeschalter (Schaltrichtung quer zur Beschleunigung am besten) vertretbar. Gruß Stefan Gruß Stefan |
Oliver Arend
Administrator
Registriert seit: Aug 2000 Wohnort: Great Falls, VA, USA Verein: RMV/Solaris/AGM/TRA L1/TCV/MDRA/NOVAAR Beiträge: 8348 Status: Offline |
Beitrag 7658272
[
![]()
Sind die Pullpins in Verbindung mit Mikroschaltern oder eher wie Kopfhörerstecker, wo das Entfernen des Pins den Kontakt öffnet?
Zum Thema Schalter ein sehr interessantes Video von John Coker: Switch Testing Oliver |
Cover1987
Raketenbauer Registriert seit: Jan 2022 Wohnort: Mannheim Verein: Solaris, TRA #27401 L1 Beiträge: 177 Status: Offline |
Beitrag 7658276
[
![]() Zitat: Ich habe in letzter Zeit beides gesehen Gruß Stefan |
AchimO
Poseidon Registriert seit: Jul 2014 Wohnort: Berlin Verein: AGM Beiträge: 1481 Status: Offline |
Beitrag 7658281
[
![]() Zitat: Im Normalfall gebe ich dir Recht. Aber abhängig vom Aufbau der Mechanik - wenn da mal was klemmt - kann ein Servo schon erheblich Strom ziehen. Das habe ich jedenfalls mal erlebt. Gruß Achim laminare necesse est! Im übrigen bin ich der Meinung, dass die Raketenvereine einem Verband beitreten sollten! |
Schmidti
Anzündhilfe Registriert seit: Mär 2024 Wohnort: Verein: Beiträge: 18 Status: Offline |
Beitrag 7658288
[
![]() Zitat: Absolut interessantes Video, herzlichen Dank für den Hinweis. Ich bin sehr überrascht wie gut die einfachen Schalter abschneiden und anscheinend überhaupt keine Probleme darstellen. Das ermutigt! Ansonsten ist das Video natürlich auch eine prima Inspiration um das bei Gelegenheit mit den Schaltern der Wahl einfach selber mal zu testen, statt nur rumzuspekulieren. Gruß Schmidti |
Schmidti
Anzündhilfe Registriert seit: Mär 2024 Wohnort: Verein: Beiträge: 18 Status: Offline |
Beitrag 7658712
[
![]()
Hallo

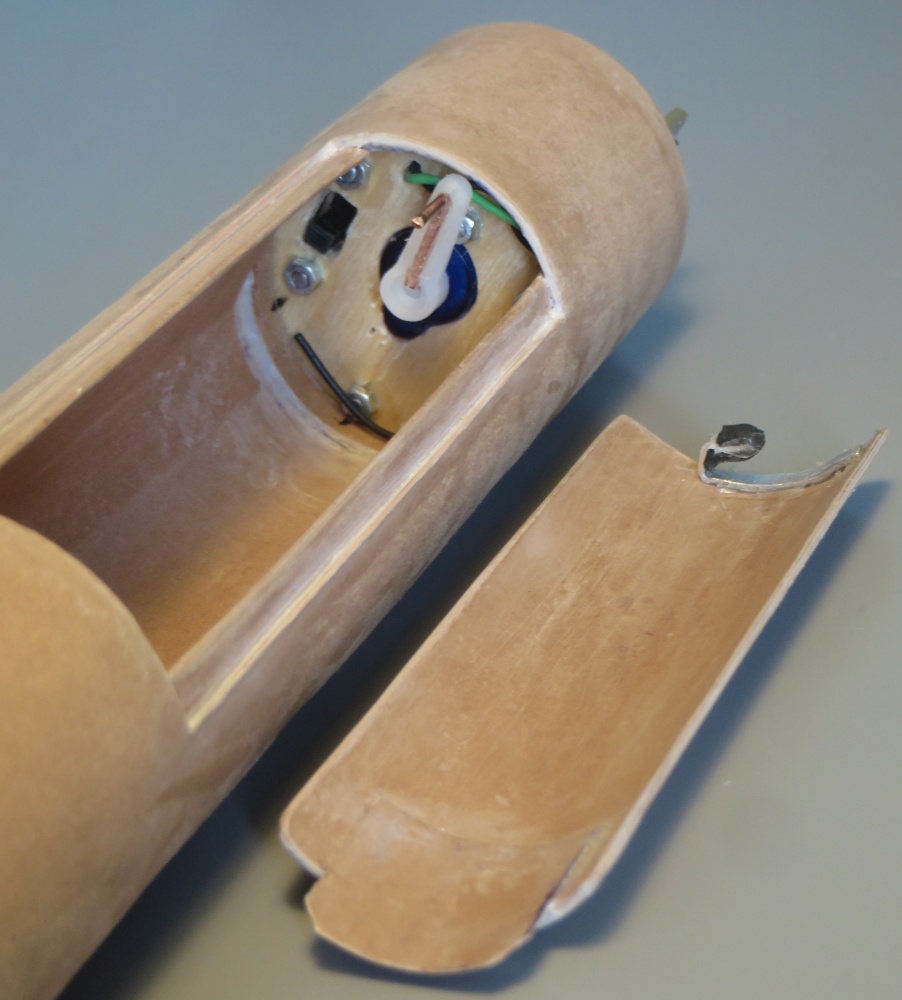

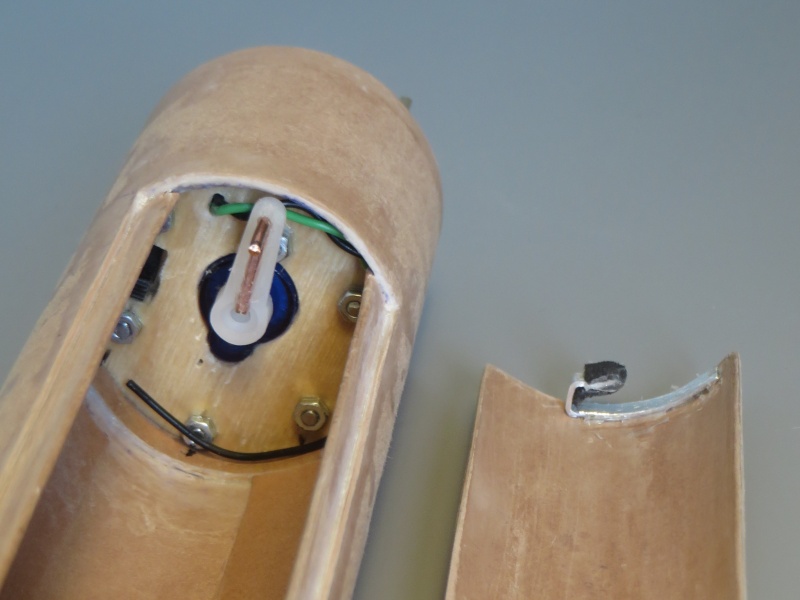

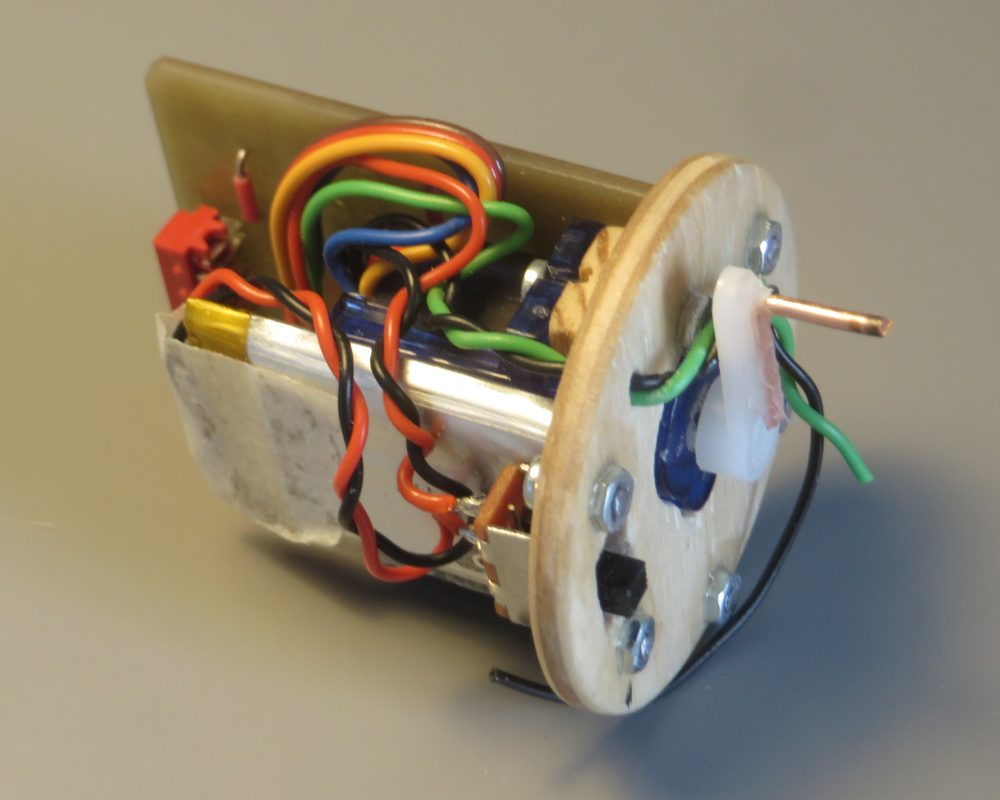

hier mal wieder ein kleines Update. Nachdem die Elektronik schon recht lange weitgehend fertig ist, ging es in den letzten Wochen daran auch eine Rakete um die Elektronik herumzukonstruieren. Das Körperrohr ist letztendlich dicker und schwerer geworden als ich mir das ursprünglich vorgestellt habe, leider auch weniger maßhaltig, als Testobjekt ist es aber vollkommen ausreichend. Immerhin ist es recht stabil. Außerdem bin ich von der Fallschirmklappe positiv überrascht, die passt richtig gut und ganz ohne Komplikationen. Der Schließmechanismus ist erstmal nur provisorisch um zu sehen ob es so überhaupt funktioniert und wie man es besser machen kann. Das müsste man eigentlich nochmal ordentlich und etwas stabiler bauen, aber auf der anderen Seite macht der Mechanismus schon jetzt seinen Job ziemlich tadellos. Alles funktioniert wie geplant und durch die verschiedenen Flugzustände wird zuverlässig durchgewechselt. Was noch fehlt ist das Heck der Rakete mit Finnen und Motorhalterung, Fallschirme und eine Spitze, die wird aber simpel. An der Elektronik muss ich noch was an der Speicherverwaltung tun und vielleicht das Magnetometer kalibrieren. Insgesamt aber alles kein Hexenwerk mehr. Alles Gute Schmidti Geändert von Schmidti am 26. Mai 2024 um 15:27 |
AchimO
Poseidon Registriert seit: Jul 2014 Wohnort: Berlin Verein: AGM Beiträge: 1481 Status: Offline |
Beitrag 7658718
[
![]()
Speicherverwaltung? Worum geht es da?
Und gibt es vielleicht noch eine Feder, um den Fallschirm auszuwerfen? Gruß Achim Geändert von AchimO am 26. Mai 2024 um 19:50 laminare necesse est! Im übrigen bin ich der Meinung, dass die Raketenvereine einem Verband beitreten sollten! |
Schmidti
Anzündhilfe Registriert seit: Mär 2024 Wohnort: Verein: Beiträge: 18 Status: Offline |
Beitrag 7658720
[
![]()
Hallo
Ich hab mich noch nicht für eine Samplingrate entschieden, aber ich habe in jedem Fall im EEPROM Speicherplatz für mindestens zwei Flüge. Das erfordert etwas Management. Nach einem erfolgreichen Flug sollen die Daten geschützt und nicht mehr überschrieben werden. Erst nachdem man die Daten erfolgreich ausgelesen und dies explizit bestätigt hat, soll der Speicherplatz wieder freigegeben werden. Falls beim Einschalten kein Speicherplatz verfügbar ist, findet halt kein Start statt. Ob man noch eine Auswurfunterstützung braucht muss man mal sehen, je nachdem wie viel Fallschirm letztendlich in der Kammer ist. Gruß Schmidti |
Rolli
Grand Master of Rocketry Registriert seit: Sep 2000 Wohnort: Halberstadt Verein: AGM TRA#09555 L2, T2 Beiträge: 3014 Status: Offline |
Beitrag 7658721
[
![]()
Da ich ja schon sehr viele Schließmechanismen einer Fallschirmklappe ausprobiert habe, muss ich sagen, gefällt mir sehr gut. Auf die Idee bin ich noch nicht gekommen. Ich werde das vielleicht mal nachbauen.
Grüße, Rolli |
Schmidti
Anzündhilfe Registriert seit: Mär 2024 Wohnort: Verein: Beiträge: 18 Status: Offline |
Beitrag 7658761
[
![]()
Hallo Rolli
das ehrt mich auf jeden Fall. Deine Klappenmechanismen kenne ich natürlich auch. Eine Zeit lang habe ich sehr fasziniert deine Bauberichte verfolgt, das war aber noch in der Ära von Natter und Space Shuttle. Die von Servos bedienten Klappen haben mir definitiv gefallen, ich fand den Mechanismus mit Stiften und Mausefalle aber ein bisschen zu kompliziert für meine Zwecke. Deshalb habe ich mir überlegt wie ich das noch weiter vereinfachen und miniaturisieren könnte. Mit der aktuellen Variante bin ich erstmal sehr zufrieden. Alles Gute Schmidti |
