Zitat:

---

Original geschrieben von FabianH

Das wäre prima für den Mac, der hat ja keine serielle. Wie schaut das mit Software aus? Gibt es da etwas für Mac? Oder halt ein kompatibles Programm?

---

Hast Du einen aktuellen Mac mit Intel-Prozessor? Dann kannst Du mit Boot Camp (kostenlos bei Apple) oder Parallels einfach ein Windows draufspielen und problemlos sämtliche Softwares benutzen (z.B. auch Peters SALT-Software). Ob das USB-Kabel funktioniert, weiß ich nicht. Auf jeden Fall geht es mit den USB/seriell-Adaptern von Keyspan. Ich bin ja auch seit Jahren Mac-User und habe die Raketenelektronik immer mit Win laufen lassen, früher mit Virtual PC, jetzt nativ mit Windows als Fenster im MacOS-X.

Eigentlich wäre es schön, wenn sich die Entwickler solcher Software entschließen könnten, die Sachen plattformunabhängig in Java zu stricken. Aber das ist dann wohl doch zu kompliziert.

Gruß
C.

Zitat:

---

Original geschrieben von FabianH

Das wäre prima für den Mac, der hat ja keine serielle. Wie schaut das mit Software aus? Gibt es da etwas für Mac? Oder halt ein kompatibles Programm?

MfG Fabian

---

Ob das Kabel am Mac funktioniert kann ich nicht sagen !! Es ist ein USB-Seriell Wandler(USB-virtuelle COM-Ports) Der Chip ist von der Fa.ArkMicroChips evtl. über die USB Vendor ID.. hier mal nen Dump:

P: Vendor=6547 ProdID=0232 Rev= 0.01
S: Manufacturer=ArkMicroChips
S: Product=USB-UART Controller

Software für den Mac wird es schon geben, den der Magier braucht ja nur ein simples Terminal Programm, das
Tastatur eingaben via Com-Port an den Magier sendet und der die Anwort zurück sendet und auf dem Bildschirm darstellt. Also nichts anderes wie zu den guten alten Modem-DFÜ Zeiten. Und ein Terminalprogramm gibts bestimmt für Mac (so wie das Hyperterm für Win). Es muss die Schnittstelle gewählt werden können (COM1,COM2 usw), und noch die Übertragungparameter eingestellt werden können.
9600 baud, 8 Bit, 1 Stopbit, keine Parität(9600,8n1)


Uli

Hallo Magier-Interessenten !

Hab nun einige Dateien ins Archiv gelegt:

- Bohrschablone
- Beschreibung zur Bohrschablone
- Beschreibung der Anschlüsse

Hier gehts lang !!

Grüsse Uli

Hab jetzt auch noch eine aktuellere Version der Kurzbedienungsanleitung ins Archiv gelegt !!

Uli

Hallo,
ich möchte den Magier in der E-Bay meiner neuen Rakete einbauen. Der Plan sieht so aus, das ich auf einem Brett den Magier und auf der anderen Seite ein Servo und 9V Block befestigen will. Das Ganz soll dann in einen Kuppler vor dem Motor befestigt werden.
Nun habe ich bedenken das die ferromagnetischen Teile des Servos, Gestänge, Batterie evt. Motorhalterung etc. den korrekten Betrieb des Magiers stören.
Habt ihr schon Erfahrungen mit solchen Einbauten bzw. wieviel Platz sollte man zwischen den Komponenten lassen.
Gruß
Andreas

Hi,

das ist ein guter Punkt. Zumal ja der Servo kein konstantes Magnetfeld erzeugen wird.
Ich habe Erfahrungen mit dem DENTAMAG und dem G-WIZ gemacht. Beide wollte ich in einer 75mm Röhre einbauen. Beide werden mit Schrauben an die Innenseite des Rohr geschraubt. Ich habe diese um 90° verdreht angebracht. Was ich nicht bedacht hatte war der Lautsprecher des G-WIZ. Dieser basiert nicht auf Piezo sindern hat wohl eine Magnetspule. Auf jeden Fall reicht es aus das der DM nicht richtig funktioniert. Daher habe ich den DM wieder ausgebaut. Wie weit weg ich den hätte ausbauen sollen weiß ich nicht. Das muss man erst durch probieren heraus finden.
Hier ist auch die Frage an Uli. Solange das Servo nicht betätigt wird ist ja theoretisch das Servo mit einem konstanten Magnetfeld ausgestattet. Dann sollte das der Magier ausblenden können. Wenn das Servo aktiv ist, ist es dann auch egal, weil der Magier das ja ausgelöst hat. Nur was ist mit einem Servo was gelegentlich mal nachsteuert. Also leicht zietert? Das dürfte zu Probleme führen.
Ich würde auch den Magier weit weg vom Motor montieren. Dieser hat zwar keine Eisenteile, aber was ist mit dem Abgasstrom. Kann dieser evtl. ein Magnetfeld erzeugen?

Gruß

Neil

Zitat:

---

Original geschrieben von Neil


Ich würde auch den Magier weit weg vom Motor montieren. Dieser hat zwar keine Eisenteile, aber was ist mit dem Abgasstrom. Kann dieser evtl. ein Magnetfeld erzeugen?

---

Hi,

das ist eine gute Frage, sollte man echt mal drüber nachdenken.
Ein Magnetfeld wird bekanntermaßen durch bewegte elektrische Ladungsträger verursacht. Und der Abgasstrahl ist ja auf jeden Fall deutlich bewegt
Wenn nun die Partikel des Abgasstrahles geladen sind, so haben wir ein Magnetfeld, radial um den Abgasstrahl. Ist nur die Frage ob die Partikel geladen sind und wie stark?

Für Wasserraketen heißt das also: nur ungeladenes Wasser nehmen!

Gruß
Scorpion_XIII

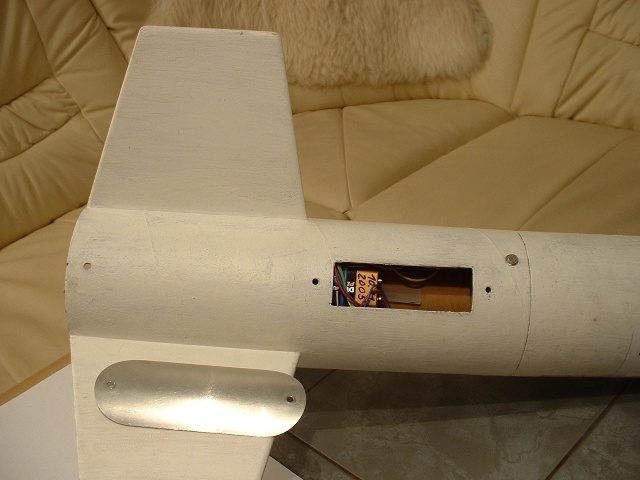

Also ich habe bei meiner TITAN einen Dentamag im Heck zwischen den Flossen
montiert und somit sitzt er ja fast "neben" dem Motor. Dabei gab es bei
mehreren Flügen mit AT-Motoren bis I-161 keinerlei Probleme in Bezug auf
ein eventuell entstehendes Magnetfeld.
Auch die Wärmeübertragung hält sich in Grenzen, diese PML Rohre isolieren
doch schon recht gut.

Die einzige Gefahr bei dieser Art des Einbaus ist das sich der Magnetfeldsensor dann
relativ nah am Rampenfuß befindet wo sehr oft Eisenteile verbaut sind (z.B. Schraubstock)
das könnte dann dazu führen das der D-Mag beim abheben auslöst... !
Der Vorteil dieses Einbauortes liegt aber unter anderen darin das die Elektronik bei
einem "normalen" Crash nicht beschädigt wird, zumindest habe ich noch nie ein so
zerstörtes Heck gesehen !
Bei Elektronikeinbauten in Spitze oder Körperrohr gibt es bei einem Absturtz dagegen fast
immer Totalschaden...

Gruss Andreas

Der Einfluss von störenden Magnetfeldern ist gar nicht so gross wie immer angenommen. Bei meinen Tests mit dem Magier hab ich festgestellt, dass man mit starken Magentfeldern schon ziemlich nahe an den Magnetfeldsensor ran muss. Störend ist sicherlich eine Befestigung mit magnetisierten Schrauben am oberen Befestigungsloch, da dies direkt neben dem Sensor sitzt. Der Piepser auf dem Magier ist auch einer vom magnetischen Typ und er hat keinen Einfluss auf die Funktion.

Was stört sind sich bewegende Magnetfelder (Rampe, lose Teile etc), aber es kann beim Magier immer schon via Kabel u. PC der Sensor ausglesen werden und man kann schauen wie er sich verhält. Ob die Magnetfelder von angebauten Teilen so stark sind, dass sie den Sensor beeinflussen.

Gruß Uli

Habe auch neue Kurzbedienungsanleitung ins Archiv gestellt, jetzt auch passend für Softwareversion 1.4

Anleitung V 1.4

und auch neuen Anschlussplan mit Servobezeichnungen

Anschlussplan

Gruß Uli

(bei Fehlern, Unstimmigkeiten usw. bitte bei mir melden !!!!)
