| Autor | Thema |
|---|---|
|
Paul
SP-Schnüffler
Registriert seit: Sep 2001 Wohnort: Lüdenscheid Verein: LSV Lilienthal / TRA / Solaris Beiträge: 906 Status: Offline |
Beitrag 132606
[
 25. November 2007 um 17:11]
Hallo Tom,
danke! Mit der Zeichnung kann ich schon was anfangen. Noch paar Fragen zu dem Modell: - Leergewicht und Gesamtgewicht (Startgewicht)? - Motorisierung ? -erreichte Höhe ? - Maßstab(1:10)? Grüsse Paul Geändert von Paul am 25. November 2007 um 17:12 |
|
Tom Engelhardt
Überflieger
Registriert seit: Sep 2000 Wohnort: Göttingen Verein: RAMOG/TRA L3/Präfekt TRA 123 Beiträge: 1558 Status: Online |
Beitrag 132609
[
25. November 2007 um 17:21]
Kein Problem, hier kommen die Maße.
Länge: 883 mm Gewicht: 403,3g leer Motorisierung (und Gewicht): F50-6T (493g); F25-6W (505 g); G38-7FJ (530g) Erreichte Höhe (respektive): 407m, 490m, 518m Schönstes Flugbild: F25 wg. der Brenndauer Ruppigster Flug: F50 Maßstab: 1:11 Viele Grüße, Tom
|
|
Andreas B.
Grand Master of Rocketry Registriert seit: Nov 2002 Wohnort: Freistaat Sachsen Verein: AGM (P2,L2) TRA#9711 Beiträge: 5266 Status: Offline |
Beitrag 132638
[
26. November 2007 um 00:15]
Hi Tom,
in welchem Maßstab planst Du eigendlich Dein "großes" Model eventuell sogar 1:2...? Gruss Andreas |
|
Tom Engelhardt
Überflieger
Registriert seit: Sep 2000 Wohnort: Göttingen Verein: RAMOG/TRA L3/Präfekt TRA 123 Beiträge: 1558 Status: Online |
Beitrag 132678
[
26. November 2007 um 21:13]
 Ich hätts wissen müssen, es gibt noch irrere Raketler als mich. Ernsthaft, das nächste Modell wird Maßstab 1:6 (für 10cm PML Rohre), und sollte das dann gut funktionieren und zweistufig stabil fliegen, gibts eine Version mit 7,5 Zoll Booster...steht aber momentan noch nicht soweit oben auf MEINER To-Do-Liste (die übrigens mittlerweile wieder etwas anwächst, jedoch nicht exponentiell wie bei anderen Leuten  ).Viele grüße, Tom
|
|
pink_fire
Drechsel-Lehrling Registriert seit: Jan 2003 Wohnort: 86830 Schwabmünchen Verein: RAMOG EV Beiträge: 76 Status: Offline |
Beitrag 133102
, S 75
[
01. Dezember 2007 um 18:26]
Die meiste Zeit fliegt die Rakete allerdings ohne den Booster. Der geht nach 2,4 sec ab Richtung Boden. Ich wollte es nur bemerken....
Auch den Senkrechtstart gibt es nicht... Pite, Augsburg |
|
Tom Engelhardt
Überflieger
Registriert seit: Sep 2000 Wohnort: Göttingen Verein: RAMOG/TRA L3/Präfekt TRA 123 Beiträge: 1558 Status: Online |
Beitrag 133131
[
01. Dezember 2007 um 21:14]
Ist mir bekannt, aber für 'nen richtigen "maßstabsgetreuen" Flug müßte so ziemlich sämtliche Sicherheitsregeln mit Füßen treten, die es gibt... und außerdem möchte ich die Rakete in 2 heilen Teilen sicher wieder bergen.
 Maßstabsgetreu ist halt so 'ne Sache: die meisten unserer maßstabsgetreuen Modelle müssen sich irgendwie über die Tatsache hinwegretten, dass keine aktive Lageregelung stattfindet, sei es nun mit Flossen aus Plexiglas oder eben ein senkrechter anstelle eines waagerechten Starts. Meine Sidewinder wird eigentlich auch waagerecht gestartet, dito die Kormoran - nichtsdestotrotz sieht's auch senkrecht gut aus .Tom Geändert von Tom Engelhardt am 01. Dezember 2007 um 21:16
|
|
adrian
Epoxy-Meister Registriert seit: Jan 2005 Wohnort: Edinburgh, UK Verein: Beiträge: 298 Status: Offline |
Beitrag 133683
[
10. Dezember 2007 um 13:40]

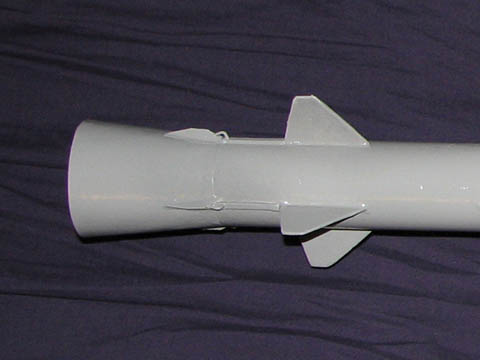

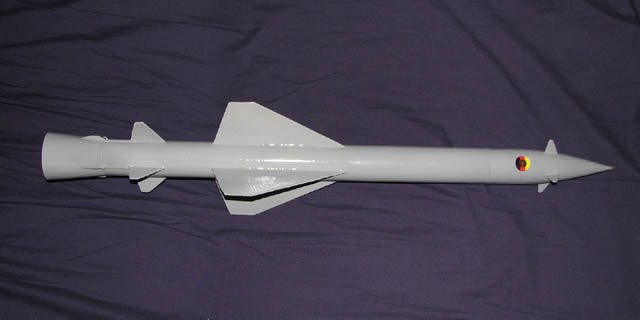

Zitat: Die Länge der echte Rakete war 1062 cm - so sagt deine Zeichnung. Also ist Deine Modell 1:12 Maßstab. Meine auch. Die Oberstufe ist jetzt fertig: Der Konus ist an der Oberstufe befestigt. Keiner hat mir erzählt daß die echte Rakete soll den Konus mit derm Booster wegwerfen. Auch ist diese Modell eine Erinnerung für meinen Besuch nach Pinnow, wobei die Rakete ein Konus und kein Booster hat. Also ist mein Modell für diese Ausstellungsrakete maßstabstreu. Auch konnte ich die Klampen zwischen Konus und Körperrohr anbauen: |
|
pink_fire
Drechsel-Lehrling Registriert seit: Jan 2003 Wohnort: 86830 Schwabmünchen Verein: RAMOG EV Beiträge: 76 Status: Offline |
Beitrag 133706
, S75
[
10. Dezember 2007 um 18:48]
so wie jetzt auf dem Bild fliegt der Flugkörper um die 55- 70 Km weit.( Flüssktriebwer mit 2 Komponeneten. Der booster ist ein feststoffmotoer und fällt ab.
pink |
|
adrian
Epoxy-Meister Registriert seit: Jan 2005 Wohnort: Edinburgh, UK Verein: Beiträge: 298 Status: Offline |
Beitrag 133730
[
11. Dezember 2007 um 20:45]
Das ist interessant, denn kann ich die Oberstufe allein für einen authentischen Flug starten. (Außer einen Senkrechtstart.
)Den Booster werde ich jedenfalls auch bauen. Die Rakete soll mit einem C6 fliegen, aber mit der Hilfe eines D12-0 soll sie besser fliegen.  Warum wurde die echte Rakete ohne Booster gestartet? Vielleicht für Ausbildung oder Übung? Sonst verstehe ich nicht warum die Russen so eine Hochleistungsrakete entwickelten und dann die Rakete so verhinderten. |
|
pink_fire
Drechsel-Lehrling Registriert seit: Jan 2003 Wohnort: 86830 Schwabmünchen Verein: RAMOG EV Beiträge: 76 Status: Offline |
Beitrag 133745
[
12. Dezember 2007 um 17:38]
Der Flugkörper wird immer mit Booster gestartet. Nach 2,4 sec fällt der Bosster ab unde die Rakete fliegt mit Flüssigkeitstriebwerk. Lenkung : Pulscode an den Flugkörper. Flugkörper antwortet selbständig an Raketenleitstation.
Lenkung in Echtzeit, damls seit den 50er Jahren schon digital. http://peters-ada.de/sa2.htm da steht mehr dazu. |
