Wollte mal die Fortschritte melden...
Nachdem ich (mit eurer Hilfe!!) für die Raketen eine bessere lösung gefunden habe, siehe <a href="http://www.raketenmodellbau.org/showthread.php?s=&threadid=957">Flexible Flossen</a> stand den Bauarbeiten nichts mehr im Wege... Mittlerweile ist der Rohbau schon relativ weit, wir sind schon fast fertig mit dem Ersten MLRS. Es fehlen nur mehr die Ketten, das Poly-Fahrerhaus und die aluverkleidung des Werfers, der noch mit der Abschuß-steuerung zu verkabeln ist... Lenkbar per Fernbedienung, auch der Werfer kann hoch und seitlich "gerichtet" werden... Der Abschuß ist auch per Fernbedienung, scharfschaltung des abschusses erst nach 10 sekunden ununterbrochenen impulses (so lange kann es nicht "glitchen"), einzelabschuß, 3-ersalve und dauerfeuer... Die Sicherheitsvorkehrungen sind neben der Scharfschaltung durch langen impuls ein Manueller Masseabschalter, Masseunterbrechung,wenn das modell nicht in Schußposition ist (90° Seitlich und mindestens 45° nach oben gerichteter Werfer) Außerdem hat meine Elektronik einen "Toten Mann" , der nach 10 minuten ohne abschuß die elektronik wieder deaktiviert, und eine Abschaltung per Fernbedienung... Aktivierung /Deaktivierung der Elektronik wird durch einen 85dB-Summer akkustisch signalisiert und durch Lampen optisch angezeigt... Der werfer enthält 12 Raketen, jeweils ca 40 gramm schwer und mit 10A3T bestückt... Der Abschuß aus den Rohren wurde shcon mehrmals getestet und funktioniert tadellos ( geht sogar ohne "Glitschi-extra feucht" ) Im Anhang ein Raketen-abschuß des original-Panzers... Gruß, Thomas Folgende Datei wurde angehängt: Gruß, Thomas Und damit treibe ich mich selbst in den Ruin!!! |
Kai A.
Moderator Registriert seit: Aug 2001 Wohnort: Salzgitter Verein: RAMOG e.V. Beiträge: 586 Status: Offline |
Beitrag 13375
[07. Mai 2002 um 16:01]
Hi Thomas,
das sieht ja schon ordentlich aus! So´n paar Bildchen von den Flugkörpern selbst würden das noch abrunden. Hast Du da schon was zu zeigen? Wie sie letztendlich geworden sind interessiert mich schon. *neugierigsei* Gruß, Kai |
LaCroix
SP-Schnüffler
Registriert seit: Dez 2001 Wohnort: Korneuburg/ nähe Wien Verein: Beiträge: 656 Status: Offline |
Beitrag 13378
[07. Mai 2002 um 16:33]

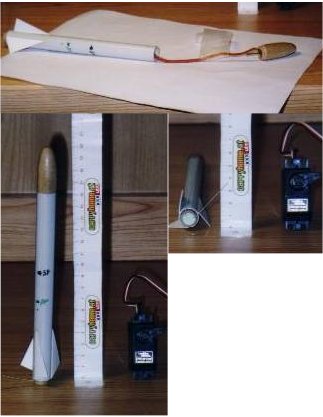

Die Flugkörper sind die aus dem oben genannten Thread...
Länge 205 mm Durchmesser 14 mm... Die Flossen sind aus 0,1 mm Poly, werden eingerollt, schnellen durch eigenstabilität nach dem Abschuß wieder raus... Die flughöhe senkrecht liegt bei über 100 meter, die schußweite bei 45° lag über 250 meter.. *hechel...* Die Dinger sind aus GFK (Drachenladen...), Spitze aus Buche gedrechselt... Sind ziemlcih stabil... beim letzen Test vergaß ich Schutzwatte und habe den Streamer zerschmolzen... Trotz Bodenprobe keinerlei Beschädigung... Ist scheinbar leicht genug für selbstbremsung durch Luftwiderstand... Derzeit läuft die Produktion.. (90 Stück müssen gebaut werden...) Hier ein paar Bilder, leider schlechte Kamera... (Die Streamer sind derzeit Leuchtblau/Verkehrsorange gestreift) Demnächst bekomm ich ein Video vom abschuß.... Stelle ich dann auch hier rein... Gruß, Thomas Folgende Datei wurde angehängt: Gruß, Thomas Und damit treibe ich mich selbst in den Ruin!!! |
Kai A.
Moderator Registriert seit: Aug 2001 Wohnort: Salzgitter Verein: RAMOG e.V. Beiträge: 586 Status: Offline |
Beitrag 13380
[07. Mai 2002 um 16:52]
Schönes Machwerk, sollten ursprünglich etwas anders aussehen, oder?
Wollt Ihr einen Modellbaukrieg starten, oder wofür brauchst Du 90 Stück? Hä? 90? Das sind ja 7,5 Ladungen. Hast wohl schon 6 liegen? Viel Spaß noch! Kai |
LaCroix
SP-Schnüffler
Registriert seit: Dez 2001 Wohnort: Korneuburg/ nähe Wien Verein: Beiträge: 656 Status: Offline |
Beitrag 13381
[07. Mai 2002 um 17:02]
Machwerk! Ich geb dir gleich!!!
Die Raketen im Vorigen Thread waren für ein anderes Projekt, das sich noch im Bau befindet... die MLRS-raketen sehen genauso aus wie meine (fast...) sieht man oben im Abschußbild des Originals sehr gut... Wer den MLRS nicht kennt, er wird als MARS bei der deutschen BW benutzt. 90 Stück, weil wir 6 Panzer bauen, jeder braucht 12 Stück, um "voll" geladen zu sein, und 3 Stück bekommt jeder als Reserve, falls er mal eine Rakete nicht wiederfindet/gegen einen Felsen setzt... Derzeit gibt es erst 4 von den 90, die ich für Tests verwendet habe... Gruß, Thomas Modellbaukrieg??? Eventuell tauche ich mal bei euch auf einem Flugtag damit auf... Gruß, Thomas Und damit treibe ich mich selbst in den Ruin!!! |
Neil
99.9% harmless nerd
Registriert seit: Aug 2000 Wohnort: Delft Verein: SOLARIS Beiträge: 7776 Status: Offline |
Beitrag 13397
[08. Mai 2002 um 08:04]
Hi,
wie willst du die den über Funk zünden? Jede einzeln oder alle auf einmal? Gruß Neil Die Erde ist eine Scheibe. Egal in welche Richtung sich die Menschheit bewegt, sie geht immer auf einen Abgrund zu. |
LaCroix
SP-Schnüffler
Registriert seit: Dez 2001 Wohnort: Korneuburg/ nähe Wien Verein: Beiträge: 656 Status: Offline |
Beitrag 13401
[08. Mai 2002 um 09:27]
Die funkzündanlage ist selbergebaut...
Sie funktioniert über eine normale RC-Anlage und hat folgende Feuerfunktionen: Einzelfeuer 3-er Salve Komplettfeuer Sie benötigt mindestens 2 Kanäle, optimal einen dritten... Die Feuersequenz wird abwechselnd linker/rechter Werfer durchgeführt... Die Feuergeschwindigkeit beim automatischen Feuer liegt bei 1 Schuß pro sekunde. Sprich in 12 Sekunden ist der Werfer leer... Gruß, Thomas Gruß, Thomas Und damit treibe ich mich selbst in den Ruin!!! |
Kai A.
Moderator Registriert seit: Aug 2001 Wohnort: Salzgitter Verein: RAMOG e.V. Beiträge: 586 Status: Offline |
Beitrag 13402
[08. Mai 2002 um 10:27]
Zitat: Nicht hauen! Das sollte keinen negativen Beigeschmack haben. Es ist ein Werk und ist gemacht. Also? Ein Machwerk! Gruß, Kai |
LaCroix
SP-Schnüffler
Registriert seit: Dez 2001 Wohnort: Korneuburg/ nähe Wien Verein: Beiträge: 656 Status: Offline |
Beitrag 13412
[08. Mai 2002 um 14:48]
Hier das versprochene Video... leider konnte man die Flugbahn nicht verfolgen, aber es gibt einege schöne Slow-Mo Aufnahmen eines Tube-Launches...
Der hier verwendete "Werfer" ist ein dicker Holzbohlen für Stabilität, ein Plastikwinkel und daran 2 Alurohre für den Werfer geflanscht... War ja nur ein Testprovisorium... Komisch, ich konnte das .avi nicht anhängen, also mach ich es anders... Ist ein DivX 4.12 - avi... 2,5 mb... Gruß, Thomas Gruß, Thomas Und damit treibe ich mich selbst in den Ruin!!! |
LaCroix
SP-Schnüffler
Registriert seit: Dez 2001 Wohnort: Korneuburg/ nähe Wien Verein: Beiträge: 656 Status: Offline |
Beitrag 13413
[08. Mai 2002 um 14:54]
Vielleicht als Zip????
*mist* vielleicht zu groß??? vielleicht von hier aus... http://www.geocities.com/tbarany/raketenstart.zip Gruß, Thomas Und damit treibe ich mich selbst in den Ruin!!! |
