Danke, ich werde eventuell auch eine Feder nehmen, mal sehen was ich finde.
Die Reißleine wird ja eigentlich nicht so stark beansprucht, sie muss leicht sein (dass das Gewicht der Schnur nicht den Stift herauszieht) und wenn Zug auf die Leine kommt soll ja nur der Stift herausgezogen werden.
Am Boden kann man das per Hering oä. gut befestigen.
Gruß
Scorpion_XIII
t(h)rust in GARDENA
|
|
MarkusJ
Gardena Master of Rocketry
Moderator
Registriert seit: Apr 2005
Wohnort: Kandel
Verein:
Beiträge: 2148
Status: Offline
|
Ich denke dir ist selbst bekannt, wie schnell eine Rak startet, und dass da ordentlich Zug auf das Seil kommt.
Wenn die Umlenkung nicht 100% genau geht ... ich befürchte, dein Stif reisst dir die ganze Konstruktion auf, bevor er sich verbiegt, dann ist dein Hering mit auf Reisen.
Du müsstest den Stift nach _unten_ herausziehen, nicht seitlich.
mfG
Markus
WARNUNG: Dieser Beitrag kann Spuren von Ironie beinhalten
Ich bin weder eine Suchmaschine, noch ein Nachschlagewerk - PNs zu Themen die im Forum stehen oder dorthin gehören, werde ich nicht beantworten.
Bilder bitte NICHT über Imageshack oder andere Imagehoster einbinden!
|
|
Scorpion_XIII
Poseidon
Registriert seit: Jun 2005
Wohnort:
Verein:
Beiträge: 1154
Status: Offline
|

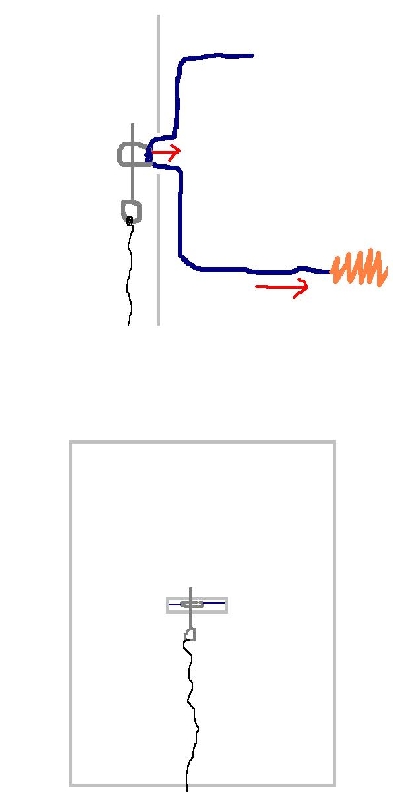

hmm ja, da ist was dran, dass der Stift nach unten gezogen werden sollte. Klar, ist da ne ordentliche Kraft auf die Leine, aber es soll ja überhaupt nicht dazu kommen. Der Stift muss sich relativ leicht lösen, ansonsten macht die Rakete einen Bogen oder nimmt die Bodenkonstruktion (Hering) mit  Überlegung: Der Ring schaut durch einen Schlitz (groß genug für den Ring) mit der Leine dran aus der Rakete heraus. Der Stift hält ihn "draußen". Wenn sich die Reißleine spannt und den Stift heraus zieht rutscht der Ring wieder in die Rakete und die Feder (Gummi,...) zieht das Gardenamutterstück.  Gruß Scorpion_XIII
Geändert von Scorpion_XIII am 15. September 2006 um 16:47
t(h)rust in GARDENA
|
|
MarkusJ
Gardena Master of Rocketry
Moderator
Registriert seit: Apr 2005
Wohnort: Kandel
Verein:
Beiträge: 2148
Status: Offline
|
Ich denke so ist es besser, vorher war dein Stift ja noch in der Horizontalen eingebaut.
Na dann, berichte uns von deinen Erfolgen.
mfG
Markus
WARNUNG: Dieser Beitrag kann Spuren von Ironie beinhalten
Ich bin weder eine Suchmaschine, noch ein Nachschlagewerk - PNs zu Themen die im Forum stehen oder dorthin gehören, werde ich nicht beantworten.
Bilder bitte NICHT über Imageshack oder andere Imagehoster einbinden!
|
|
Scorpion_XIII
Poseidon
Registriert seit: Jun 2005
Wohnort:
Verein:
Beiträge: 1154
Status: Offline
|

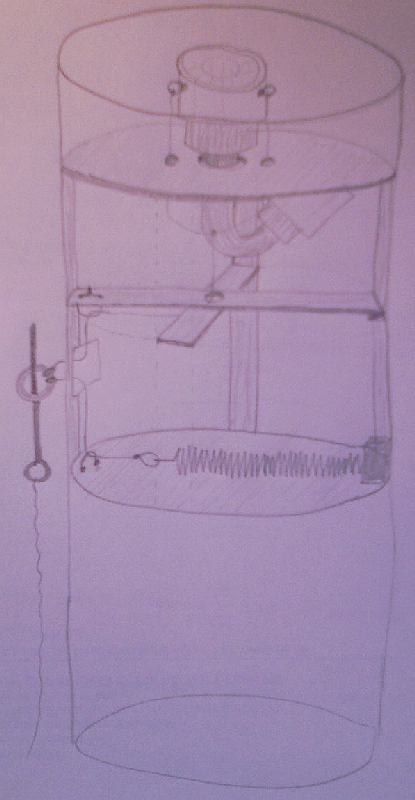

ich hoffe man erkennt jetzt etwas besser den Aufbau des Ganzen.  (ist mal so auf die schnelle gezeichnet) Vorteile des Systems: +Bekanntes und gutes Gardenasystem +Dichtigkeit gewährleistet +direkte Auslösung Nachteile: -Aufpumpen der Oberstufe nahe dran (Schlauch muss ja direkt unten am Mechanismus getrennt werden) -keine Möglichkeit den Druck von sicherer Entfernung entweichen zu lassen. Das mit der Reißleine ist nicht ideal, aber bis jetzt ist mir keine einfacherer Möglichkeit eingefallen. Tommytimer (mechanische) brauchen lange und können nicht stark belastet werden. Pyrozeugs kommt in keine WaRa  Mechanismen, die den Druck des Boosters als Auslöser benutzen sind mir Suspekt (ist mir nicht genau genug) Alles was mit Elektronik (Motoren, Elektromagnete etc.) zu tun hat wird einfach zu schwer. Gruß Scorpion_XIII
t(h)rust in GARDENA
|
|
FalkE
Wasserratte
Registriert seit: Apr 2005
Wohnort: Lippstadt
Verein:
Beiträge: 927
Status: Offline
|
Genau so ein System hatte auch die andere Gruppe, die als mit mir die einzigen mit Zweistufenraks waren. Aber ihre hatte das Problem, dass es nicht auslöst und die Rakete ziemlich hart abgebremst wurde^^.
Aber diese abziehtechnik gefällt mir gut, ich denke die würde sich als zb. Auslösemöglichkeit bei mehrstrahligen Raketen gut machen. Das erst die Booster dir Rak heben und dann in 10-20m Höhe die Düse in der Mitte zündet.
mfg
Dennis
Aus Egoismus handeln wir zum Nachteil der anderen und er bringt es mit sich, das unser gegenwärtiges Glück, unser gegenwärtiger Wohlstand auf Kosten der weniger Glücklichen gehen. Das sollten wir uns vor Augen halten.
|
|
The big launch
PU-Meister
Registriert seit: Sep 2006
Wohnort: Mühldorf
Verein:
Beiträge: 263
Status: Offline
|
Also ich hätte da auch noch ne Idee:
Warumm nimmt man nicht nen Timer der an dem Auslöser von einer Mausefalle befestigt ist und macht am Bügel der Mausefalle, der bei der Auslösung nach unten knallt,zwei seile zu nem Gardena dran?
Wenn die Falle auslöst zieht sie den Gardena runter und löst die zweite Stufe aus.
Mann müsste vielleicht die Feder des Gardena verändern.
Gardena 4ever
|
|
Scorpion_XIII
Poseidon
Registriert seit: Jun 2005
Wohnort:
Verein:
Beiträge: 1154
Status: Offline
|
Der Timer funktioniert am besten, wenn er nach einer bestimmten Zeit etwas loslässt. Aber um eine Mausefalle auszulösen muss man drücken mfg Scorpion_XIII
t(h)rust in GARDENA
|
|
The big launch
PU-Meister
Registriert seit: Sep 2006
Wohnort: Mühldorf
Verein:
Beiträge: 263
Status: Offline
|
Also, der Timer wird verlängert und am ende ne Stange quer draufgelötet. die Querstange drückt den Auslöser runter
Gardena 4ever
|
|
Turambar
SP-Schnüffler
Moderator
Registriert seit: Jun 2005
Wohnort: Österreich
Verein:
Beiträge: 874
Status: Offline
|
Zitat:
Original geschrieben von Scorpion_XIII
Der Timer funktioniert am besten, wenn er nach einer bestimmten Zeit etwas loslässt. Aber um eine Mausefalle auszulösen muss man drücken
mfg
Scorpion_XIII
das ist vor allem deswegen gefährlich, weil auch der schub der rakete schon *drückt*
Bei der Eroberung des Weltraums sind zwei Probleme zu lösen: Die Schwerkraft und der Papierkrieg.
Mit der Schwerkraft wären wir fertig geworden.
- Wernher Freiherr von Braun
http://are.modellraketen.at
MfG
Stefan
|
|
|
