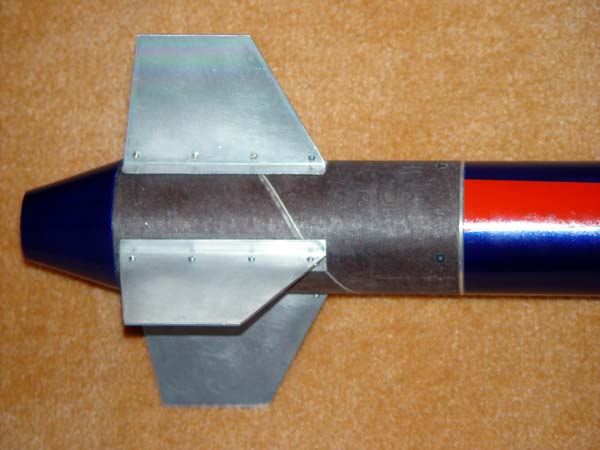

Da ich mit der Konstruktion des Hecks unzufrieden war, habe ich das ganze neu gebaut. Sandwichflossen in bewährter Schraubverbindung zieren nun die Rakete. Folgende Datei wurde angehängt:
|
|
Andreas H.
Grand Master of Rocketry
Moderator
Registriert seit: Nov 2001
Wohnort:
Verein:
Beiträge: 2528
Status: Offline
|

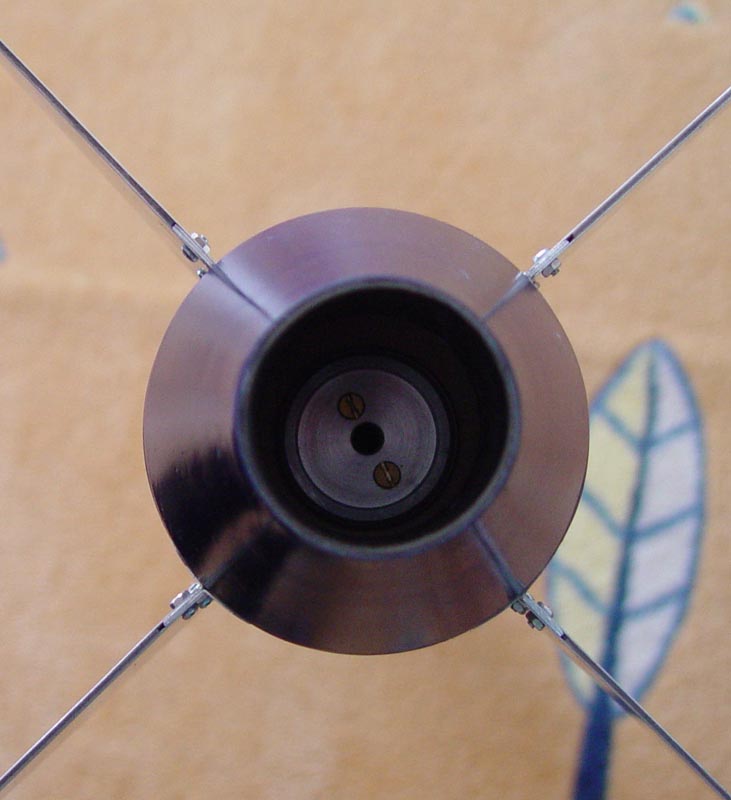

von hinten: Folgende Datei wurde angehängt:
|
|
Andreas H.
Grand Master of Rocketry
Moderator
Registriert seit: Nov 2001
Wohnort:
Verein:
Beiträge: 2528
Status: Offline
|

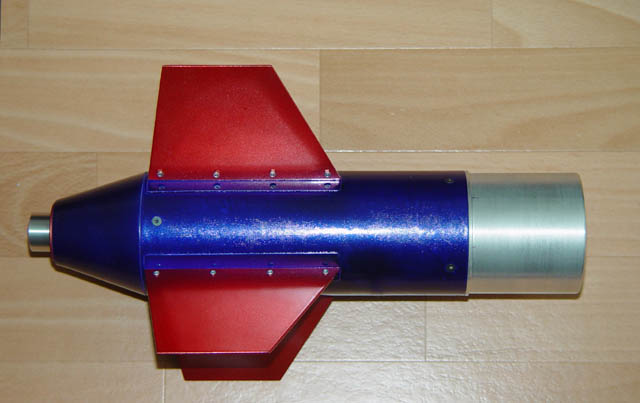

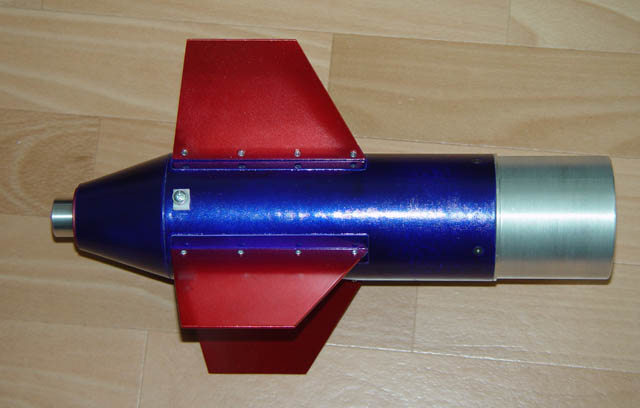

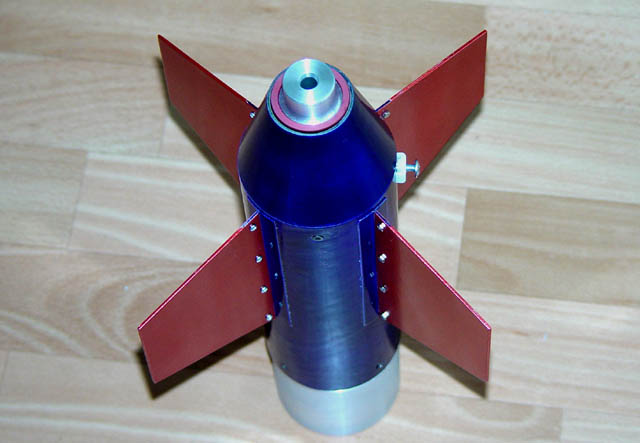

Es geht zwar langsam aber doch stetig voran mit dem Modell "Saphir 800". Heute ist die Antriebssektion fertiggeworden. Die Flossen sind jetzt in BC125-Metallicrot lackiert und mit je 4 M2-Schrauben befestigt. Den Heckkonus und den Kuppler habe ich mit M3-Senkkopfschrauben mit Imbus verbunden. Jetzt beginne ich mit dem Einbau der Elektronik - den SALT3 als 2-stufiges Bergungssystem und ein D-Mag als Backup für den Drogue. Beide Systeme erhalten je eine eigene Batterie. Gruß Andreas Folgende Datei wurde angehängt:
|
|
Andreas H.
Grand Master of Rocketry
Moderator
Registriert seit: Nov 2001
Wohnort:
Verein:
Beiträge: 2528
Status: Offline
|
. Folgende Datei wurde angehängt:
|
|
Andreas H.
Grand Master of Rocketry
Moderator
Registriert seit: Nov 2001
Wohnort:
Verein:
Beiträge: 2528
Status: Offline
|
.. Folgende Datei wurde angehängt:
|
|
Rolli
Grand Master of Rocketry
Registriert seit: Sep 2000
Wohnort: Halberstadt
Verein: AGM TRA#09555 L2, T2
Beiträge: 3046
Status: Offline
|
He Andreas, topp dein Modell! Gluckwunsch zum Konzept und Ausführung. Da erkennt man den Maschinenbauer! Ernst Maurer hat da wohl noch Pate gestanden  Bei dem kann man sich ne Menge abkucken, stimmts  Ciao und schonen Sonntag Rolli
|
|
JoGa
Drechsel-Lehrling
Registriert seit: Jul 2003
Wohnort: Kreis Tübingen
Verein: Kein Verein
Beiträge: 72
Status: Offline
|
Hallo Andreas,
Glückwunsch zu deinem tollen Modell und der Arbeit die darin steckt. Für den Erstflug hoffe ich dass dich das Glück in den entscheidenden 10 Sec. nicht verlässt!
Frage: Hast Du vor dem Klarlack spühen noch einmal nassgeschliffen?
Grüß Jochen
|
|
Andreas H.
Grand Master of Rocketry
Moderator
Registriert seit: Nov 2001
Wohnort:
Verein:
Beiträge: 2528
Status: Offline
|
Zitat:
He Andreas,
topp dein Modell! Glückwunsch zum Konzept und Ausführung. Da erkennt man den Maschinenbauer! Ernst Maurer hat da wohl noch Pate gestanden
Bei dem kann man sich ne Menge abkucken, stimmts
Hi Rolli, danke für die Blumen! Mir gefällt die Kombination von verschiedenen Werkstoffen und die damit entstehenden neuen Eigenschaften. Diese Sandwichflossen sind im Verbund unglaublich stabil, die Schichten im Einzelnen sind dagegen vollkommen schlaff. Sollte einmal eine Flosse Schaden nehmen bei der Landung, wird sie einfach abgeschraubt und durch eine Neue ersetzt. Da hat man mit eingeharzten Flossen schon mehr Probleme. Das Prinzip habe ich mir in der Tat aus Ernst's reichem Erfahrungsschatz entliehen - es ist wirklich außergewöhnlich, was für tolle Ideen er hat!   Hallo Jochen, auch an Dich vielen Dank. Den Klarlack habe ich ohne vorheriges Anschleifen gespritzt, allerdings habe ich nicht gewartet, bis der Metalliclack völlig durchgetrocknet war. Er ist sehr gut verlaufen. Man muß nur aufpassen, dass man das richtige Maß findet und keine Nasen entstehen. Gruß Andreas
|
|
Rocketboy25
SP-Schnüffler
Registriert seit: Jul 2002
Wohnort: Dinslaken
Verein: RAMOG,Solaris,TRA, AGM
Beiträge: 616
Status: Offline
|
Hi Andreas,
Klasse Teil!!!
Würdest Du mir evtl. (allen anderen natürlich auch) wie Du die Offset-platten bearbeitest? Hab noch ca. 4 m2 davon rumliegen und hab verschiedene Blech,Lexan und Küchenschehren ausprobiert ohne zu einem vernünftigen Ergebnis zu kommen.
Wäre nett!
Viele Grüße Jochen
Abstürzende Einbauten:#43251
|
|
Neil
99.9% harmless nerd
Administrator
Registriert seit: Aug 2000
Wohnort: Delft
Verein: SOLARIS
Beiträge: 7776
Status: Offline
|
Hi,
die Dinger sind doch aus Alu oder. Alu mag keine KRatzer. Also einfach mit einem Teppichmesser am Lineal langschneiden und den Rest langsam durch sachtes biegen hin und her brechen.
Gruß
Neil
