so da bin ich wieder.
Also alle Teile sind aus 15mm Kupferrohr im einzelnen sind das (von oben nach unten)
1 x Rohr ca. 25cm
1 x T-Stück
1 x Rohr ca. 5cm
1 x Endkappe
und am T-Stück als waagerechter Abgang ca. 10cm (da habe ich den Schlauch aufgeschoben).
Hier kannst du aber deinen Onkel bitten direkt ein Schlauchanschlußstück oder einen Adapter für pneumatik Schläuche anzulöten.
Für die Lauch Tube habe ich einfach ein 8mm Aluminumrohr genommen und das in der Mitte und oben mit 2mm durchbohrt (wegen der Luft) und mit Heiskleber in das Kupferrohr geklebt.
Das heißt, ich habe erst die ganze Konstruktion zusammengelötet, die Gardena Kupplung aufgeklebt (und trocknen lassen ).
Dann ein Stück Heiskleber (aber kalt) durch die Gardenakupplung in das Rohr geschoben und vorsichtig unten erwärmt (an der Endkappe) dann einfach von oben das Alurohr einstecken und mit einem Gardena Anschlußstück zentrieren, kalt werden lassen.
Fertig
Viel Spaß beim nachbauen
Bäckchen
In Wirklichkeit ist die Realität ganz anders !?
|
|
pmbond
Poseidon
Moderator
Registriert seit: Okt 2004
Wohnort:
Verein: Einzelgänger
Beiträge: 1345
Status: Offline
|
danke für die schnelle und exacte antwort
PMbond
|
|
Bäckchen
rauchender Poseidon
Registriert seit: Jun 2004
Wohnort: Nähe NE
Verein:
Beiträge: 2529
Status: Offline
|
Bitte, mach ich doch gerne,
mach mal ein Bild wenn du deine Rampe fertig hast.
Bäckchen
In Wirklichkeit ist die Realität ganz anders !?
|
|
pmbond
Poseidon
Moderator
Registriert seit: Okt 2004
Wohnort:
Verein: Einzelgänger
Beiträge: 1345
Status: Offline
|
ich bins nochmal.
ist die launch tube notwendig ???
oder dient sie zur stabilität der Rakete ???
PMbond
|
|
-=timo=-
Wasserraketenbauer
Registriert seit: Feb 2004
Wohnort: langen
Verein:
Beiträge: 127
Status: Offline
|
hi
notwendig nicht unbedingt. zum einen stabilisiert sie die rakete, allerdings geht, je nach durchmesser der tube, kein wasser auf den ersten cm beim starten verloren.
timo
wir müssen bald ma wieder starten...
|
|
pmbond
Poseidon
Moderator
Registriert seit: Okt 2004
Wohnort:
Verein: Einzelgänger
Beiträge: 1345
Status: Offline
|
mit welchem kleber hast du das Kupferrohr an den Gardena Anschluss geklebt ???
und wie konntest du den Spannring von gardena bis zum anschlag da drauf drehen, ohne es krumm wird.
ich habe auch ein 15 mm rohr genommen nur ist bei mir mit der hälfte schluss mit dem draufdrehen.
was mache ich falsch
PMbond
|
|
Bäckchen
rauchender Poseidon
Registriert seit: Jun 2004
Wohnort: Nähe NE
Verein:
Beiträge: 2529
Status: Offline
|
Hallo pmbond
geklebt habe ich das ganze nach gründlichem aufrauen und reinigen mit Ponal PU Leim.
Mit dem aufschrauben des Spannringes bekommst du das System so nicht dicht. Bei mir geht der Spannring nur soweit drüber weil ich von einem Versuch vorher die Laschen innerhalb der Kupplung abgesägt habe. Du kannst sie aber dranlassen.
Ich habe den Kleber satt in die Kupplung geschmiert dann das Rohr aufgesteckt dann den Spannring aufdrehen.
Gruß
Bäckchen
In Wirklichkeit ist die Realität ganz anders !?
|
|
pmbond
Poseidon
Moderator
Registriert seit: Okt 2004
Wohnort:
Verein: Einzelgänger
Beiträge: 1345
Status: Offline
|
hi Bäckchen
ich habe mal im keller geschaut und ich habe ein 15 mm rohr gefunden.
nur da ist doch das ganze voll wacklig, da muss ja der kleber 3-4 mm ausfüllen das es einigermassen hält..
PS ich versuch mal mit nem 10 mm rohr
PMbond
|
|
FatCat
Raketenbauer
Registriert seit: Okt 2004
Wohnort: Euskirchen heißt das etwas größere
Verein: Macht auch allein Spaß
Beiträge: 146
Status: Offline
|

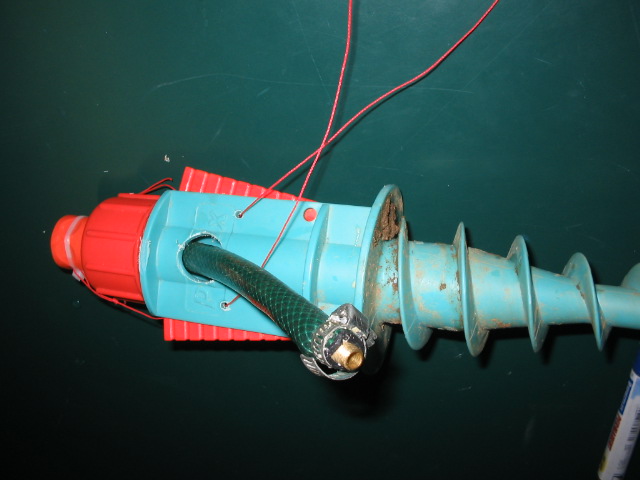

HeHe habe heute auch meine Startrampe gebaut. naja Bilder sprechen für sich ist zwar nicht so die Luxusedition ala Gucci aber sie erfüllt ihren Sinn Folgende Datei wurde angehängt:
MFG
|
|
FatCat
Raketenbauer
Registriert seit: Okt 2004
Wohnort: Euskirchen heißt das etwas größere
Verein: Macht auch allein Spaß
Beiträge: 146
Status: Offline
|

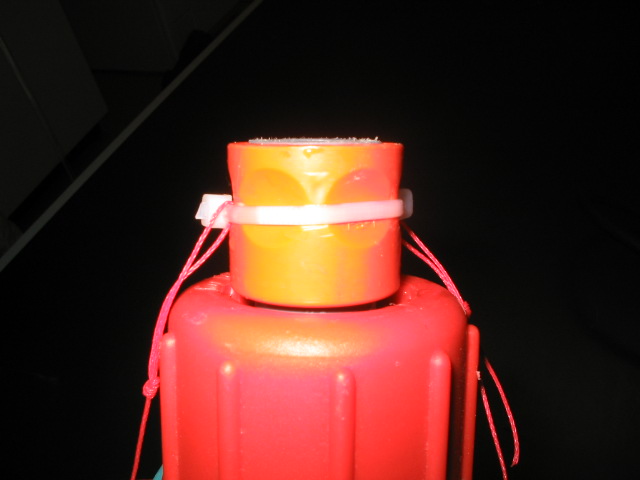

und: Folgende Datei wurde angehängt:
MFG
|
|
|
