Rolli
Grand Master of Rocketry
Registriert seit: Sep 2000
Wohnort: Halberstadt
Verein: AGM TRA#09555 L2, T2
Beiträge: 3049
Status: Offline
|
Zitat:
Das ist aber dann kein Federstahl?!
Sind die "Rückformeigenschaften" deines Drahtes denn so groß das sie auch auf längere
Zeit ausreichend Federkraft erzeugen?

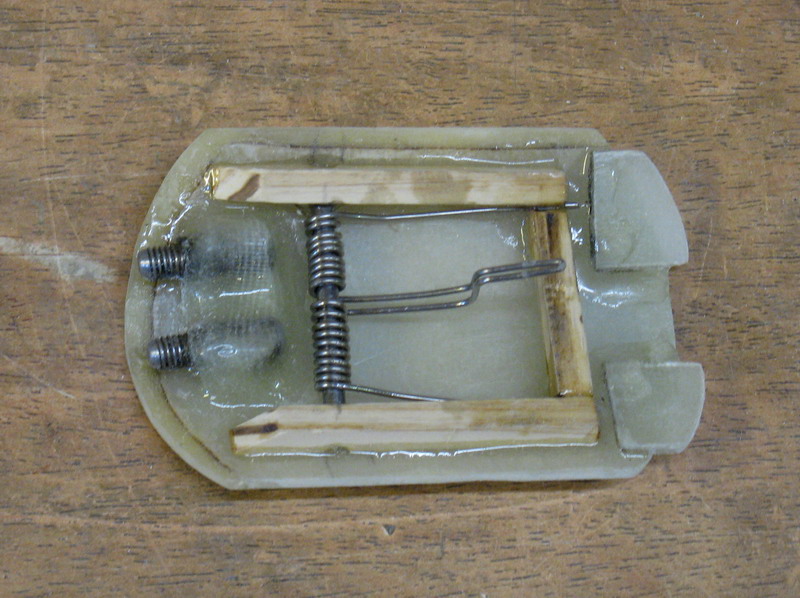

Habe den von mir verwendeten Draht wahrscheinlich nicht ausreichend beschrieben. Der Draht ist sicher kein Federstahldraht, aber trotzdem sehr hart und auf kurze Maße nicht ganz leicht verbiegbar. Die Federwirkung ist trotzdem ausreichend und wirksam. Ich glaube, ich hatte die so selbst gefertigten Federn das erste mal 2008 angewendet, die Klappen stehen seit dem unter Spannung und haben noch die volle Federwirkung. Es braucht ja auch nicht viel um so eine Klappe wegzuschleudern... Die Feder aus einer Mausefalle kann man direkt nicht so verwenden, wie ich sie einsetze, denn wie auf dem Bild zu erkennen fertige ich sie von der Mitte aus in zwei entgegengesetzten Wicklungen Grüße, Rolli
Geändert von Rolli am 23. Februar 2011 um 23:52
|
|
Rolli
Grand Master of Rocketry
Registriert seit: Sep 2000
Wohnort: Halberstadt
Verein: AGM TRA#09555 L2, T2
Beiträge: 3049
Status: Offline
|

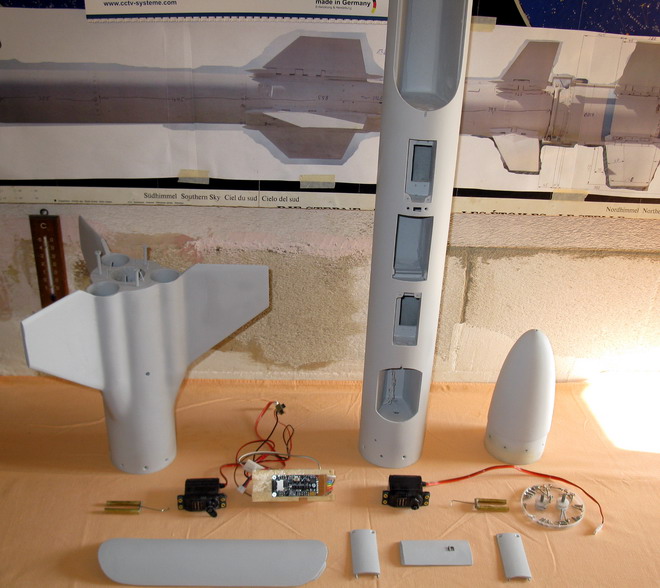

Nun ist auch die Drogue-Klappe fertig. Jetzt gehts wieder an's Finish.  Grüße, Rolli
|
|
RalfB
Grand Master of Rocketry
Moderator
Registriert seit: Apr 2004
Wohnort:
Verein: AGM, Tripoli L2
Beiträge: 2861
Status: Offline
|
Hallo Rolli,
ein schönes Model baust Du da. Hast Du irgend wo beschrieben wie das mit der Feder funktioniert? In welche Richtung wird sie gespannt und drückt der Federarm direkt auf den Fallschirm?
Mich würde es ja auch mal reizen die Technik ein zu setzen.
Gruß Ralf
#Don’t Look Up
|
|
Rolli
Grand Master of Rocketry
Registriert seit: Sep 2000
Wohnort: Halberstadt
Verein: AGM TRA#09555 L2, T2
Beiträge: 3049
Status: Offline
|

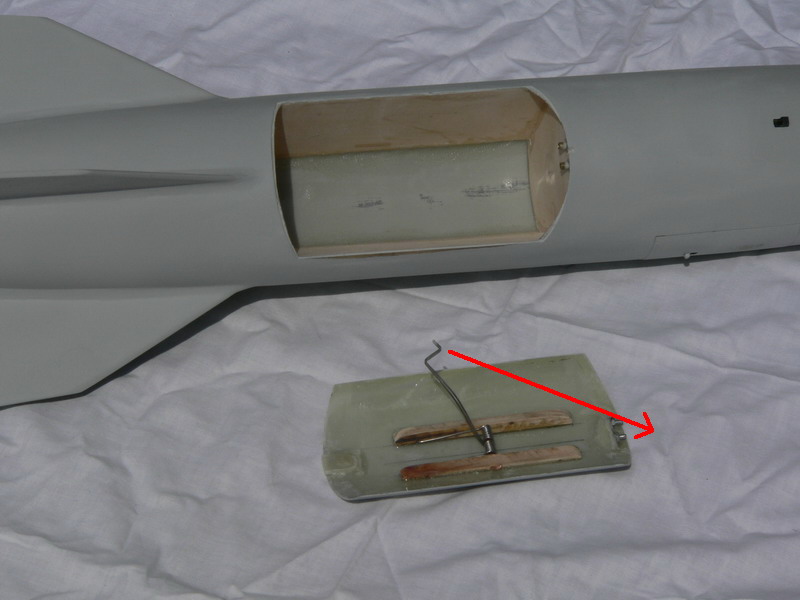

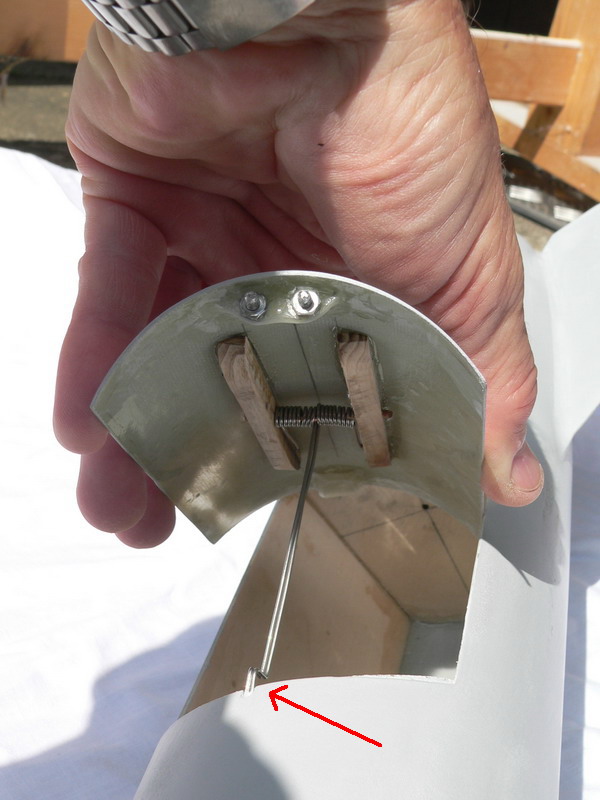

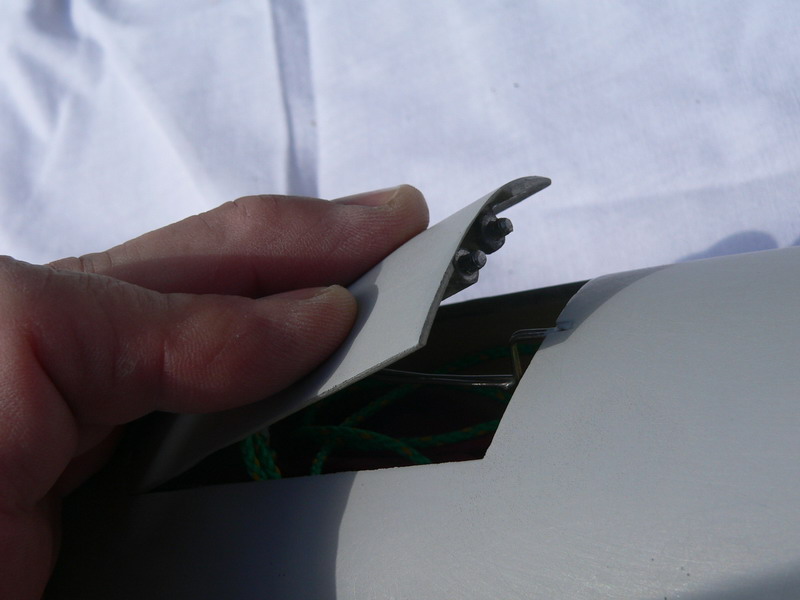

Hallo Ralf, hier ein paar Bilder zur Funktion:  In diese Richtung die Feder straffen...  An der markierten Stelle befindet sich ein kleiner Nut im Tubus, in dem das Ende der Feder, unter Spannung der Feder, eingelegt wird...  Klappe zudrücken und den Altimax einschalten. Der Servo fährt vor und verschließt die Klappe und man kann starten. Falls man die Klappe aufmachen will, einfach den Altimax noch mal aus und einschalten. Ich hoffe, ich habe das deutlich erklärt. Kann nur empfehlen die Technik anzuwenden und nachzubauen. Man spart jede Menge Ausstoßladungen, der Fallschirm bleibt sauber und man kann es bis zur Perfektion vor dem Start probieren :-D Grüße, Rolli
|
|
bully
Epoxy-Meister
Registriert seit: Nov 2004
Wohnort: Bayern
Verein: Solaris-RMB
Beiträge: 462
Status: Offline
|
Hi Rolli,
soweit war es ja sehr verständlich, nuuur wie kommt dann der Fallschirm 'raus? Macht das dann der Fahrtwind oder werden die Schirmleinen mit der Klappe verbunden, die dann den Schirm mir rauszieht?
Michael
Aus jedem Versuch wird man etwas mehr kluch!?
|
|
Rolli
Grand Master of Rocketry
Registriert seit: Sep 2000
Wohnort: Halberstadt
Verein: AGM TRA#09555 L2, T2
Beiträge: 3049
Status: Offline
|

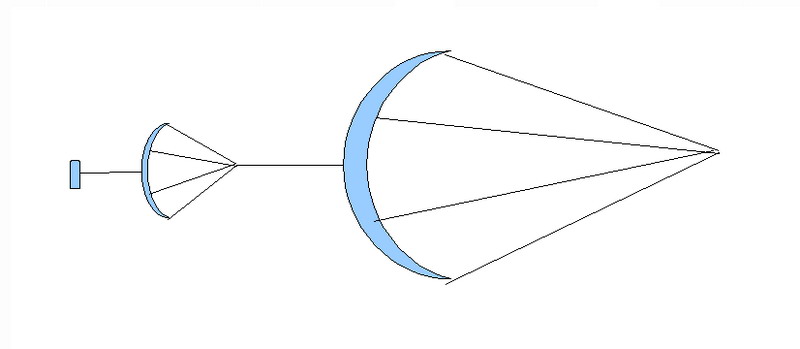

gleich die Antwort: an der Klappe ist eine kurze Schnur, die an der Mitte der Kappe des Fallschirms befestigt ist. Beim Drogue reicht das. Die Federwirkung ist so stark, dass der verhältnismäßig kleine Fallschirm aus der Bay mit herausgezogen wird. Beim Main ist an der Klappe genauso ein kleiner Pilotschirm befestigt, welcher dann ebenfalls mittig am Main befestigt ist.  Ciao, Rolli
Geändert von Rolli am 26. Februar 2011 um 16:53
|
|
RalfB
Grand Master of Rocketry
Moderator
Registriert seit: Apr 2004
Wohnort:
Verein: AGM, Tripoli L2
Beiträge: 2861
Status: Offline
|
Hallo Rolli,
jetzt habe ich es verstanden, danke. Das ist eine wirklich saubere Konstruktion.
Mal sehen wann ich mich rantraue dem Pyrokram den Rücken zu kehren.
Gruß Ralf
#Don’t Look Up
|
|
Rolli
Grand Master of Rocketry
Registriert seit: Sep 2000
Wohnort: Halberstadt
Verein: AGM TRA#09555 L2, T2
Beiträge: 3049
Status: Offline
|

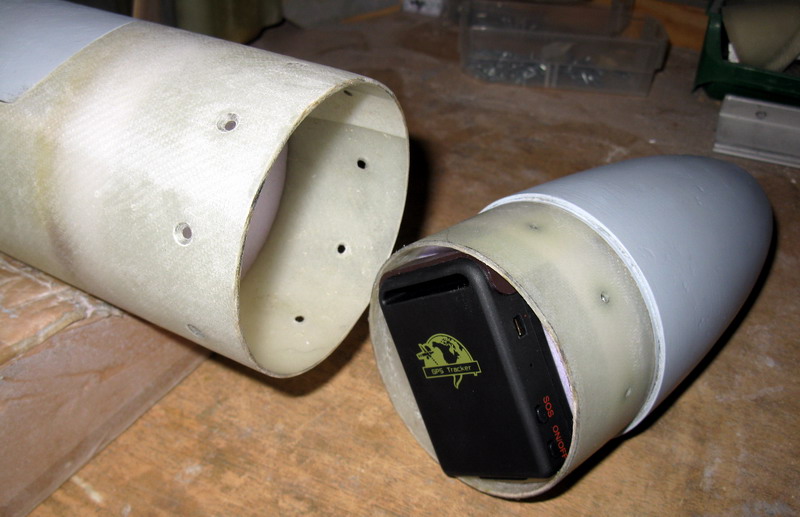

Jetzt habe ich auch noch Platz für einen Tracker gefunden   Aber nun erst einmal alles auseinander gebaut und spritzgespachtelt.  Welche Farbe da rauf kommt, weiß ich noch nicht.... Ciao, Rolli
|
|
Bäckchen
rauchender Poseidon
Registriert seit: Jun 2004
Wohnort: Nähe NE
Verein:
Beiträge: 2538
Status: Offline
|
Hallo Rolli, was nimmst du für einen Spritzspachtel einen 2K oder Dose und wie bekommst du das hin das die Klappen so dicht schließen wie auf den Bildern ? Gruß Andreas
Geändert von Bäckchen am 28. Februar 2011 um 20:29
In Wirklichkeit ist die Realität ganz anders !?
|
|
Rolli
Grand Master of Rocketry
Registriert seit: Sep 2000
Wohnort: Halberstadt
Verein: AGM TRA#09555 L2, T2
Beiträge: 3049
Status: Offline
|
Hi Andreas, ich habe viele Spritzspachtel ausprobiert. Mein Favorit ist der PRESTO-Spritzspachtel (Acryl). Aber wie heißt es so schön: Probieren geht über studieren.... Das mit den passgenauen Klappen verhält sich so: Wie auf einigen Bildern zu erkennen ist, habe ich das ausgeschnittene Teil aus dem Körperrohr an zwei Seiten an der Bay angepasst, und dann an den anderen zwei Seiten mit Glas und Epoxy anlameniert um den Verschnitt auszugleichen. Nach Aushärtung dann die beiden anlamenierten Kanten anpassen bzw. einschleifen. Ist eine Pröbellei und Fummellei, welche schon mal ein Vormittag kostet  Aber das Resultat ist dann nicht schlecht. Ciao, Rolli
Geändert von Rolli am 01. März 2011 um 00:27
|
|
|
