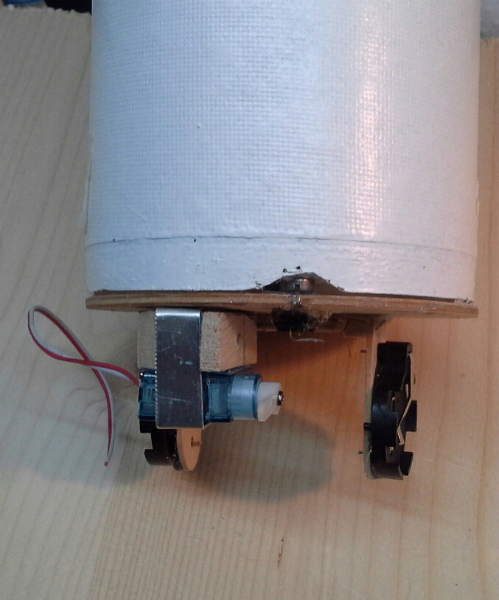

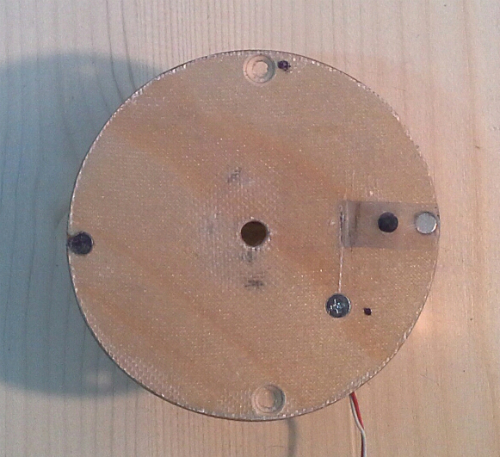

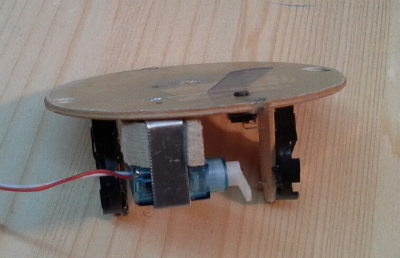

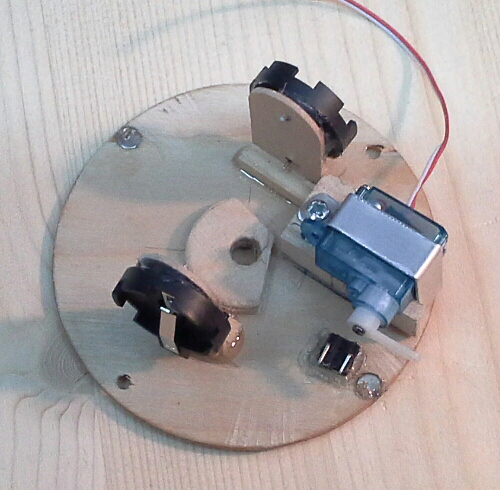

Heute habe ich einige Teile an der Bodenplatte befestigt.
Alle Teile befinden sich unter der Platte. Oben auf die Platte kommt später der Fallschirm und die Spitze. Damit das Servo nach dem Auslösen ausgeschaltet wird, nutze ich wieder einen mini Taster. Bei aufgesteckter Spitze wird der Taster über einen kleinen PET Streifen betätigt. Wenn sich die Spitze teilt und abfällt, wird der PET Streifen nicht mehr nach unten gedrückt, der Taster nicht mehr betätigt. Das Servo wird ausgeschaltet. Spitze, Funktionstest.  Anhang: tmp_transporter-05.mp4641815779.zip
If You Don't Try, You'll Never Know |
|
WARAausKIEL
Wasserratte Registriert seit: Feb 2013 Wohnort: Kiel Verein: Beiträge: 777 Status: Offline |
Beitrag 7637804
[
10. April 2016 um 08:22]

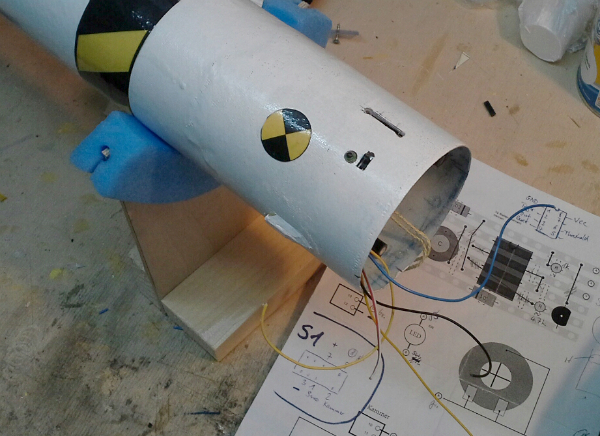

Abreisskontakt und Bedienelemente (Taster, Schiebeschalter) sind montiert.
Durch den langen Schlitz wird später der Arm des Servos geführt. If You Don't Try, You'll Never Know |
|
WARAausKIEL
Wasserratte Registriert seit: Feb 2013 Wohnort: Kiel Verein: Beiträge: 777 Status: Offline |
Beitrag 7637840
[
17. April 2016 um 22:34]
Die Transportrakete ist fertig.

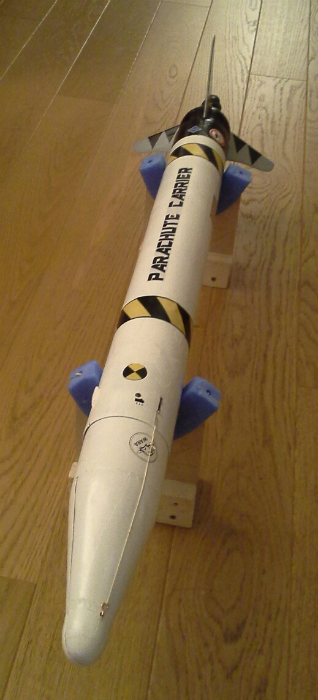

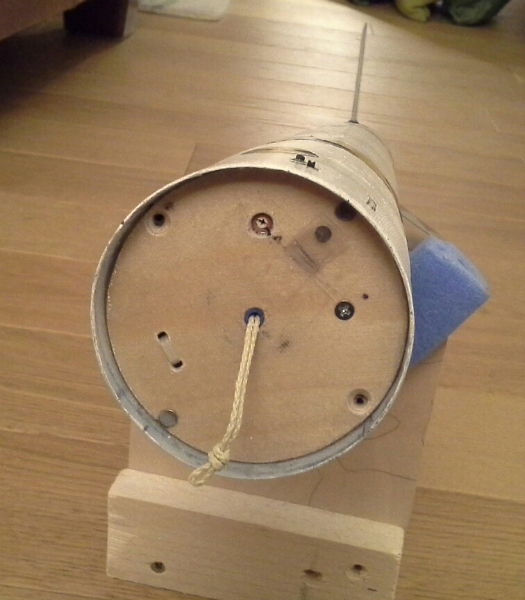

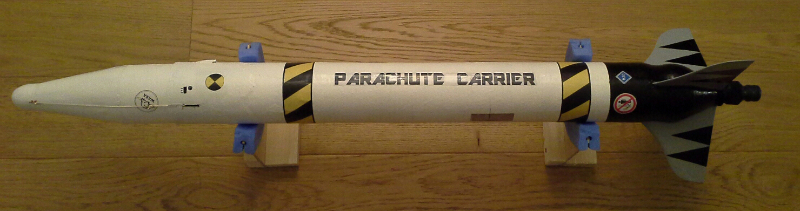

Das Poti zur Einstellung der Zeit habe ich so eingebaut, das es an der Grundplatte der Spitze zugänglich ist. Auf dem Foto oberhalb des Lochs mit der Leine zur Fallschirmbefestigung. So sieht die fertige Rakete aus. Leergewicht ohne Schirm: 485 g Durchmesser: 80 mm Volumen: 3,475 l Düse: Gardena Profi 15 mm Und hier noch ein Test mit dem Abwurf der Spitze per Timer. Mit der Schnur wird der Abreisskontakt ausgelöst.  Anhang: tmp_20160417_2210101324243918.mp4 Der nächste Beitrag kommt dann mit Flugversuch. If You Don't Try, You'll Never Know |
|
Bäckchen
rauchender Poseidon Registriert seit: Jun 2004 Wohnort: Nähe NE Verein: Beiträge: 2531 Status: Offline |
Beitrag 7637841
[
18. April 2016 um 09:59]
Die WaRa sieht nicht nur gut aus auch die Funktionen finde ich klasse. Bin gespannt auf den Flugversuch.
Viel Glück dafür wünscht Andreas In Wirklichkeit ist die Realität ganz anders !? |
|
WARAausKIEL
Wasserratte Registriert seit: Feb 2013 Wohnort: Kiel Verein: Beiträge: 777 Status: Offline |
Beitrag 7641083
, Transporter für Testfallschirme
[
23. September 2017 um 20:27]
Hallo zusammen,
ich habe die lange Spitze jetzt noch mit einem eigenen Schirm ausgestattet. Somit kommt die Spitze nach dem Abwurf getrennt zur Erde. Bei zusammengesetzt Spitze befindet sich der Schirm oben hinter der PET Feder.    Gesendet von meinem SM-G800F mit Tapatalk If You Don't Try, You'll Never Know |
|
WARAausKIEL
Wasserratte Registriert seit: Feb 2013 Wohnort: Kiel Verein: Beiträge: 777 Status: Offline |
Beitrag 7641104
, Transporter für Testfallschirme
[
26. September 2017 um 22:44]
Da die beiden CR2032 Batterien nach einigen Einsätzen doch schnell an Leistung verlieren, habe ich jetzt auf Lipos umgerüstet. 2 x 3,7 V mit 380 mAh.
Erstaunlich was so ein micro Servo plötzlich für eine Kraft hat. So könnte ich sogar stärkere PET Federn für den Auswurf einbauen, würde das Risiko eines feststeckenden Schirms weiter minimieren. Vom Gewicht her sind es mit Lipos etwa 10 g mehr als vorher. Grüße Marcel  Gesendet von meinem SM-G800F mit Tapatalk If You Don't Try, You'll Never Know |
|
Lschreyer
Grand Master of Rocketry Registriert seit: Nov 2006 Wohnort: Zeven Verein: AGM, L3 Beiträge: 2035 Status: Offline |
Beitrag 7641115
[
28. September 2017 um 12:04]
Eine wirklich schöne Wasserrakete! Erinnert mich an alten Tagen wo ich auch noch Wasserraketen gebaut habe, war eine schöne Zeit.
Always keep the pointy side up! |
