McTschegsn
Epoxy-Meister
Registriert seit: Mai 2022
Wohnort: Dreieich
Verein: AGM
Beiträge: 455
Status: Offline
|
Sehr cooles Projekt... Ich mags ab und an auch gerne kleiner als größer. Ich schau gespannt zu.
Da kann ich mir einges abgucken
|
|
Andreas B.
Grand Master of Rocketry
Registriert seit: Nov 2002
Wohnort: Freistaat Sachsen
Verein: AGM (P2,L2) TRA#9711
Beiträge: 5249
Status: Offline
|
Zitat:
Original geschrieben von RalfB
Willkommen im Club der Pinzetten-Prepper
Ralf
Ich habe ja Marco's Modell mit der Elektronik schon beim RJD-22 bewundert aber irgendwie fehlt mir selbst da die Feinmotorik dafür, bei mir geht es altersbedingt mit 29mm Modellen los, da kann ich mit Sehhilfe noch erkennen was ich zusammen löte und verbaue...  Aber Hut ab, ganz toll was du da baust, Präzession wie vom Uhrmacher  ! Andreas
Geändert von Andreas B. am 10. Juni 2022 um 16:34
Nicht quatschen, machen ;-)! http://www.megacluster.de
|
|
AchimO
Poseidon
Registriert seit: Jul 2014
Wohnort: Berlin
Verein: AGM
Beiträge: 1518
Status: Offline
|
Zitat:
Grosszügige D16,5mm :-)
Für Tracking mit LoRa würde das sehr sehr eng! Das LoRa Transceiver-Modul hat eine Breite von 16 mm!  Gruß Achim
laminare necesse est!
Im übrigen bin ich der Meinung, dass die Raketenvereine einem Verband beitreten sollten!
|
|
RalfB
Grand Master of Rocketry
Moderator
Registriert seit: Apr 2004
Wohnort:
Verein: AGM, Tripoli L2
Beiträge: 2810
Status: Offline
|
Zitat:
Original geschrieben von AchimO
Zitat:
Grosszügige D16,5mm :-)

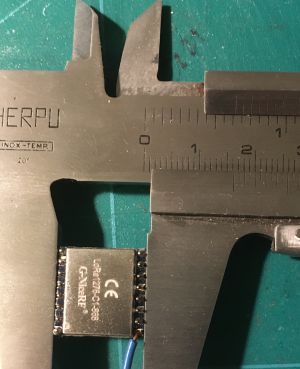

Für Tracking mit LoRa würde das sehr sehr eng!
Das LoRa Transceiver-Modul hat eine Breite von 16 mm!
%Bild1
Gruß Achim
Wieso? Hat doch 16,5 Innendurchmesser
#Don’t Look Up
|
|
AchimO
Poseidon
Registriert seit: Jul 2014
Wohnort: Berlin
Verein: AGM
Beiträge: 1518
Status: Offline
|
Zitat:
Wieso? Hat doch 16,5 Innendurchmesser
Man muss berücksichtigen, dass es sich um den Durchmesser eines Kreises handelt, in den ein Rechteck gebildet aus Breite/Höhe einer Elektronik, also incl. Platine untergebracht werden muss. Gruß Achim
laminare necesse est!
Im übrigen bin ich der Meinung, dass die Raketenvereine einem Verband beitreten sollten!
|
|
Doublegene
SP-Schnüffler
Registriert seit: Jan 2021
Wohnort: Heiligkreuzsteinach
Verein: Solaris / TRA / AGM
Beiträge: 532
Status: Offline
|
Hallo Zusammen
Danke Euch allen für eure Anregungen und freue mich das es gefällt.
@Stefan: Ja genau 2 Stück die dann auf unterschiedliche Höhen (Gipfel>Drogue / Höhe > Main) konfiguriert werden.
@Ralf: Noch brauch ich keine Pinzette ;-) Kommt aber vielleicht noch ...
@Andreas: Danke :-) Hast du gesehen im "Marcos Basteleien" Thread das die Separation Tests mit Pyrowatte vielversprechend waren ..
@Achim: Ja Danke, das dachte ich mir das des knapp bis nicht möglich wird.. Wenn meine Brocken angekommen sind werde ich mal mehr details berichten.. Wie gesagt es ist ein Versuch und es gibt noch einige Hürden und auch Unwissenheit von meiner Seite die Probleme machen können...
viele Grüsse und ein schönes Wochenende Marco
|
|
RalfB
Grand Master of Rocketry
Moderator
Registriert seit: Apr 2004
Wohnort:
Verein: AGM, Tripoli L2
Beiträge: 2810
Status: Offline
|
Platine? Ich hätte da eher an Fädeldraht gedacht.
#Don’t Look Up
|
|
AchimO
Poseidon
Registriert seit: Jul 2014
Wohnort: Berlin
Verein: AGM
Beiträge: 1518
Status: Offline
|
Ich habe mal gerechnet:
Wenn die Elektronikplatine 1,5 mm dick ist, die Höhe des Abstandshalters der Stiftleiste 2 mm und die Höhe der Platine, auf dem das LoRa-Modul sitzt 1 mm, sind das zusammen 4,5 mm, also die Höhe des Rechtecks.
Wenn ich daraus die Breite des Rechtecks ermttle, das in den Kreis mit 16,5 mm Durchmesser gelegt werden kann, komme ich auf 15,87 mm (Pythagoras lässt grüßen). Das ist also mehr als "knirsch". Hier grüßt wiederum die Feile.
Gruß Achim
laminare necesse est!
Im übrigen bin ich der Meinung, dass die Raketenvereine einem Verband beitreten sollten!
|
|
AchimO
Poseidon
Registriert seit: Jul 2014
Wohnort: Berlin
Verein: AGM
Beiträge: 1518
Status: Offline
|
Zitat:
Platine? Ich hätte da eher an Fädeldraht gedacht.
Du brauchst mindestens folgende Komponenten: - Lora-Modul plus Antenne - Prozessor - GPS-Modul - GPS-Antenne - LiPo Willst du das alles zusammenfädeln und dann einer Beschleunigung von einigen zig g aussetzen, möglichst unter Vermeidung von Kurzschlüssen? Gruß Achim
laminare necesse est!
Im übrigen bin ich der Meinung, dass die Raketenvereine einem Verband beitreten sollten!
|
|
Andreas B.
Grand Master of Rocketry
Registriert seit: Nov 2002
Wohnort: Freistaat Sachsen
Verein: AGM (P2,L2) TRA#9711
Beiträge: 5249
Status: Offline
|
Zitat:
Original geschrieben von Doublegene
@Andreas: Danke :-) Hast du gesehen im "Marcos Basteleien" Thread das die Separation Tests mit Pyrowatte vielversprechend waren ..
Ja, selbstverständlich, das hatte mich ja sehr interessiert ! Das hätte ich ehrlich gesagt bei Pyrowatte und dem geringen Durchmesser so nicht erwartet! Wieder was gelernt  ! Andreas
Geändert von Andreas B. am 10. Juni 2022 um 21:16
Nicht quatschen, machen ;-)! http://www.megacluster.de
|
|
|
