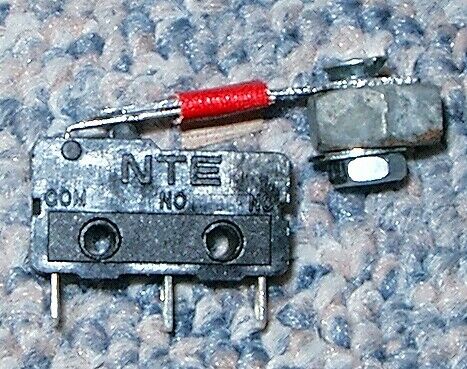

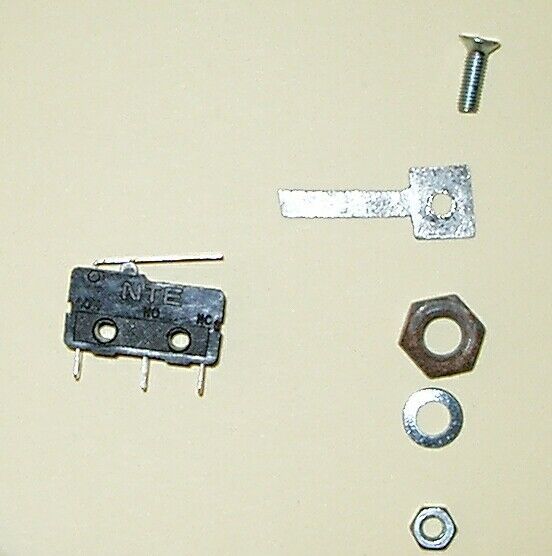

Das Programm steht  Als Starttriggerung kann man entweder einen Abreißkontakt/Reedkontakt benutzen oder einen G-Switch. Für den G-Switch habe ich mir solch einen Mikroschalter mit Arm besorgt. Daran klebe ich mit 2K-Kleber einen "Ausleger" wo ein Loch für eine M3 Schraube ist. Da kann dann als Gewicht eine dicke Mutter(M6, M8 oder sowas) drangehängt werden. Der Schalter sollte sehr kompakt bleiben, da er direkt auf die Platine kommt. Eure Meinungen dazu?  (Der Ausleger ist auf dem Bild nur provisorisch befestigt)  Gruß Scorpion_XIII
Geändert von Scorpion_XIII am 09. November 2007 um 12:50
t(h)rust in GARDENA
|
|
michael123
PU-Meister
Registriert seit: Apr 2007
Wohnort: Kissing
Verein: Alleinstarter Kissing .eV
Beiträge: 429
Status: Offline
|
Hallo,
gute Idee, aber was ist mit einer langsam Startenden Rak (Ich denke da an Schaum) da wird dann dein Schalter nicht Schalten.
mfg
Michael
Bitte tut mir den Gefallen und Nutzt die Suchfunktion des Forums, alle Artikel des Forums. Es ist hilfreich und lässt nicht so schnell andere wirklich interessante Topics in die Tiefen rutschen, nur weil ihr eine Frage habt, die schon 1000 mal besprochen wurde.
|
|
Scorpion_XIII
Poseidon
Registriert seit: Jun 2005
Wohnort:
Verein:
Beiträge: 1154
Status: Offline
|
Das genau ist das Problem eines G-Switch, startet die Rakete zu langsam kann es passieren, dass der Schalter nicht zuverlässig schaltet.
Bei z.B. langsam startenden Schaumraketen sollte man deshalb besser mit Abreißkontakt arbeiten.
t(h)rust in GARDENA
|
|
michael123
PU-Meister
Registriert seit: Apr 2007
Wohnort: Kissing
Verein: Alleinstarter Kissing .eV
Beiträge: 429
Status: Offline
|
Hallo,
was mir grad noch kam: Bei der Zeiteinstellung muss man ach noch darauf achten, das man die Zeit kurz bevor die Bschleunigung aufhört nimmt, sonst kommt der FS zu spät raus. (Die Beschleunigung ist für das Schalten schuld nicht der Startruck)
mfg
Michael
Bitte tut mir den Gefallen und Nutzt die Suchfunktion des Forums, alle Artikel des Forums. Es ist hilfreich und lässt nicht so schnell andere wirklich interessante Topics in die Tiefen rutschen, nur weil ihr eine Frage habt, die schon 1000 mal besprochen wurde.
|
|
Scorpion_XIII
Poseidon
Registriert seit: Jun 2005
Wohnort:
Verein:
Beiträge: 1154
Status: Offline
|

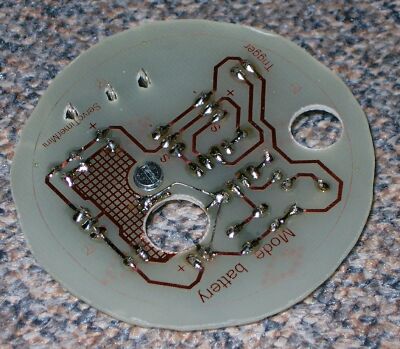

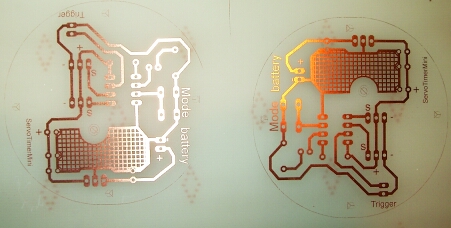

Hallo, es geht voran Die Platine ist geätzt, vielen Dank nochmal, und bekommt jetzt ein paar Löcher  Die Bauteile sind auch schon da, und bald gehts ans löten.   Grüße Scorpion_XIII
t(h)rust in GARDENA
|
|
Robert93
PU-Meister
Registriert seit: Aug 2006
Wohnort: NRW/Langenfeld
Verein:
Beiträge: 213
Status: Offline
|
Hi Stephan, schön das die Platine gut bei dir angekommen ist. Und die Bauteile sind auch schon da, super ! Gruß Robert
|
|
Scorpion_XIII
Poseidon
Registriert seit: Jun 2005
Wohnort:
Verein:
Beiträge: 1154
Status: Offline
|

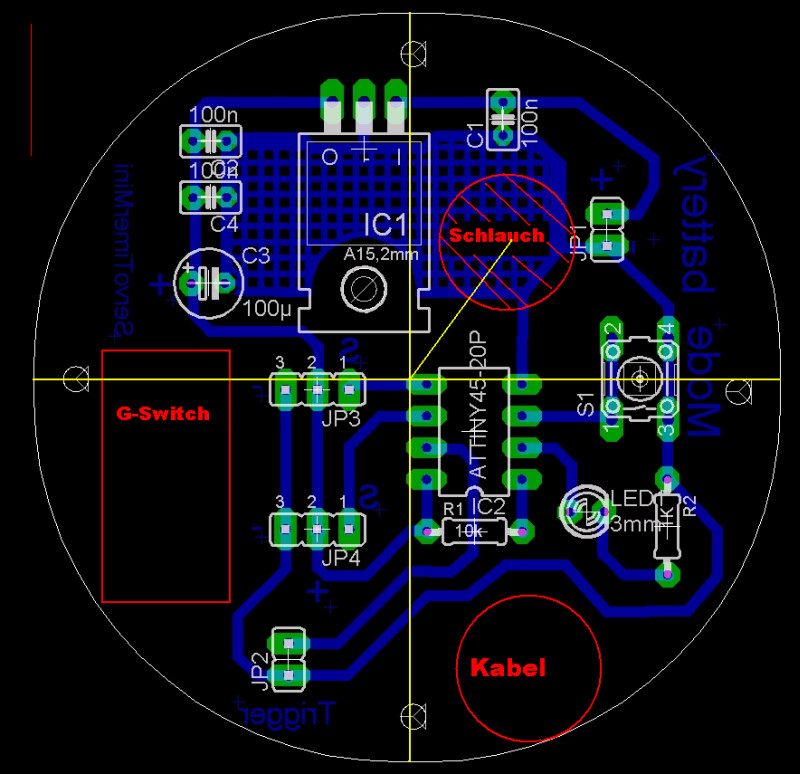

Mögliche Unterbringung der Zusatzteile:  Der rote Strich sind in etwa 1cm Die Löcher (rote Kreise) haben einen Durchmesser von ca 10-11mm Der "gelbe" Abstand vom Zentrum sind ca 1,5cm
t(h)rust in GARDENA
|
|
Scorpion_XIII
Poseidon
Registriert seit: Jun 2005
Wohnort:
Verein:
Beiträge: 1154
Status: Offline
|

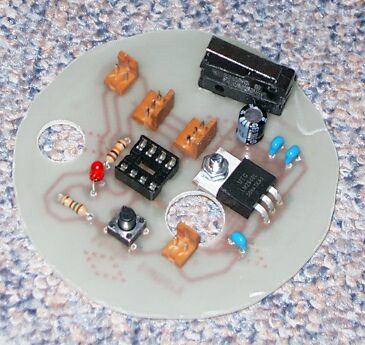

...bischen löten Nun noch den G-Switch anschließen und die mechanisch belasteten Teile wie Steckerbuchsen mit 2k-Kleber fixieren.   Gruß Scorpion_XIII
t(h)rust in GARDENA
|
|
Batkiter
PU-Meister
Registriert seit: Jun 2006
Wohnort: Moenchengladbach
Verein: Alleineflieger
Beiträge: 420
Status: Offline
|
Sieht gut aus! Wie maßgeschneidert!
Gruß Batkiter
Batkiter, der mit dem Drachen tanzt!
|
|
andreasweber
Poseidon
Registriert seit: Sep 2006
Wohnort: Straubing
Verein: Alleineflieger (leider!)
Beiträge: 1093
Status: Offline
|
Geniales Teil! Will ich aber beim NRT mal in Aktion sehen klar! Gruß Andy
