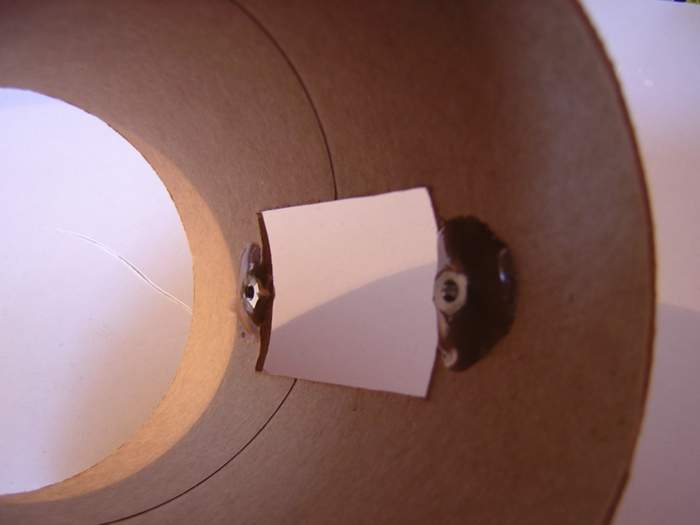

Und hier nocheinmal von Innen mit den Eingeklebten M3 Einschlagmuttern:
Folgende Datei wurde angehängt: •"Der Glaube an eine bestimmte Idee gibt dem Forscher den Rückhalt für seine Arbeit. Ohne diesen Glauben wäre er verloren in einem Meer von Zweifeln und halbgültigen Beweisen." Konrad Zuse •Konstruiere ein System, das selbst ein Irrer anwenden kann, und so wird es auch nur ein Irrer anwenden wollen. SOLARIS-RMB e.V. AGM |
|
CharlyMai
Foren-Prediger
Registriert seit: Mär 2005 Wohnort: Fuhrberg Verein: SOLARIS-RMB e.V. (P2;T2) / AGM / TRA#21598 Beiträge: 1977 Status: Offline |
Beitrag 79689
[
15. Juli 2005 um 22:13]
Und hier einmal die "Arming" Klappe mit dem Deckel....
Leider ist es hier schon das erste mal Gespachtelt, da ich wirklich vergessen habe davon ein Bild zu machen *sorry*, kommt bestimmt noch einmal vor *fg*... Folgende Datei wurde angehängt: •"Der Glaube an eine bestimmte Idee gibt dem Forscher den Rückhalt für seine Arbeit. Ohne diesen Glauben wäre er verloren in einem Meer von Zweifeln und halbgültigen Beweisen." Konrad Zuse •Konstruiere ein System, das selbst ein Irrer anwenden kann, und so wird es auch nur ein Irrer anwenden wollen. SOLARIS-RMB e.V. AGM |
|
CharlyMai
Foren-Prediger
Registriert seit: Mär 2005 Wohnort: Fuhrberg Verein: SOLARIS-RMB e.V. (P2;T2) / AGM / TRA#21598 Beiträge: 1977 Status: Offline |
Beitrag 79690
[
15. Juli 2005 um 22:18]
Das war natürlich nicht alles für heute, wie ihr ja schon auf dem letzten Bild sehen konntet,
habe ich mal wieder zum Spachtel gegriffen und die 10" und 17" Payload Tubes gespachtelt und geschliffen wie ein Weltmeister, und so langsam kann ich keinen Spachtel oder Schmirgel- leinen mehr sehen *lach*. Einmal noch nachspachteln, dann mit 1000er Schmirgelleinen drüber, und dann könnte sie in die Lakierung ..... Folgende Datei wurde angehängt: •"Der Glaube an eine bestimmte Idee gibt dem Forscher den Rückhalt für seine Arbeit. Ohne diesen Glauben wäre er verloren in einem Meer von Zweifeln und halbgültigen Beweisen." Konrad Zuse •Konstruiere ein System, das selbst ein Irrer anwenden kann, und so wird es auch nur ein Irrer anwenden wollen. SOLARIS-RMB e.V. AGM |
|
CharlyMai
Foren-Prediger
Registriert seit: Mär 2005 Wohnort: Fuhrberg Verein: SOLARIS-RMB e.V. (P2;T2) / AGM / TRA#21598 Beiträge: 1977 Status: Offline |
Beitrag 79691
[
15. Juli 2005 um 22:35]

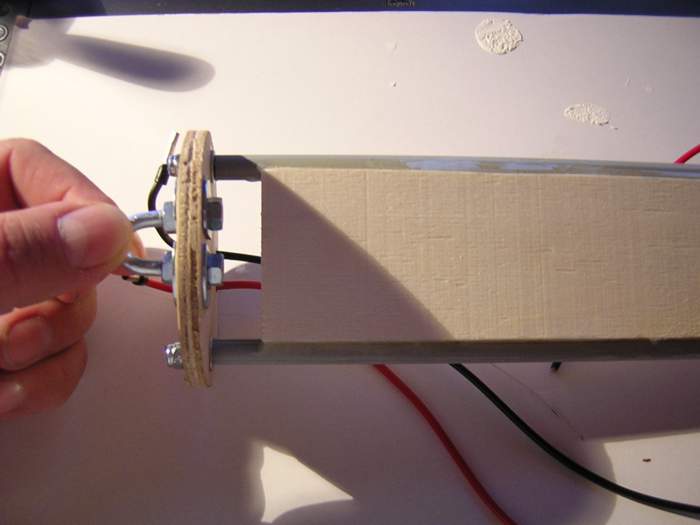

Auch das Innere der Elektronik Payload hat heute in paar Formen angenommen...
ich habe nun zwischen die Kunstoffrohre, die über die Gewindestangen kommen 2 Sperrholz platten eingeharzt, und die Anschlüsse für die Anzünder (Drogue/Main) eingeharzt. Der Spant zum Drouge Schirm an der Booster Sektion wird fest eingeharzt in den Kuppler, während der Spant in Richtung 17" Payload Sektion eingeschraubt wird (auch hier mit M3 Schrauben und den bekannten Enschlagmuttern) Da die Trennung zwischen Spitze und 17" bzw. 10" und Booster Sektion erfolgen soll, ist es die beste Möglichkeit um die Ausstoßladung vernünftig vorzubereiten. Top : Folgende Datei wurde angehängt: •"Der Glaube an eine bestimmte Idee gibt dem Forscher den Rückhalt für seine Arbeit. Ohne diesen Glauben wäre er verloren in einem Meer von Zweifeln und halbgültigen Beweisen." Konrad Zuse •Konstruiere ein System, das selbst ein Irrer anwenden kann, und so wird es auch nur ein Irrer anwenden wollen. SOLARIS-RMB e.V. AGM |
|
CharlyMai
Foren-Prediger
Registriert seit: Mär 2005 Wohnort: Fuhrberg Verein: SOLARIS-RMB e.V. (P2;T2) / AGM / TRA#21598 Beiträge: 1977 Status: Offline |
Beitrag 79692
[
15. Juli 2005 um 22:36]

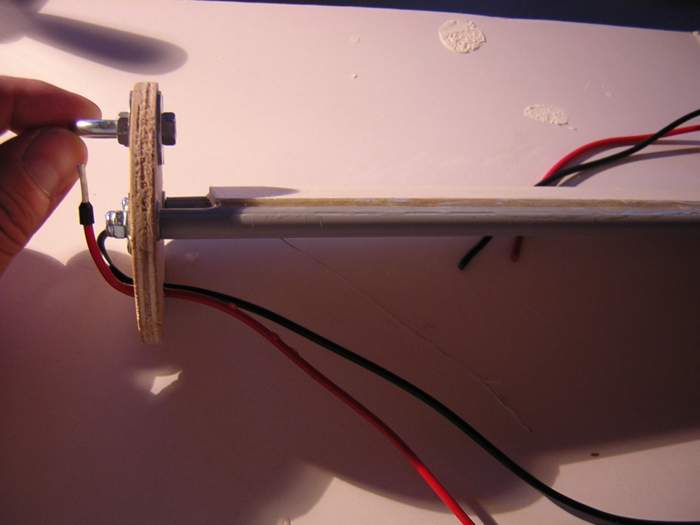

Und einmal von der Seite:
Side: Folgende Datei wurde angehängt: •"Der Glaube an eine bestimmte Idee gibt dem Forscher den Rückhalt für seine Arbeit. Ohne diesen Glauben wäre er verloren in einem Meer von Zweifeln und halbgültigen Beweisen." Konrad Zuse •Konstruiere ein System, das selbst ein Irrer anwenden kann, und so wird es auch nur ein Irrer anwenden wollen. SOLARIS-RMB e.V. AGM |
|
CharlyMai
Foren-Prediger
Registriert seit: Mär 2005 Wohnort: Fuhrberg Verein: SOLARIS-RMB e.V. (P2;T2) / AGM / TRA#21598 Beiträge: 1977 Status: Offline |
Beitrag 79693
[
15. Juli 2005 um 22:43]

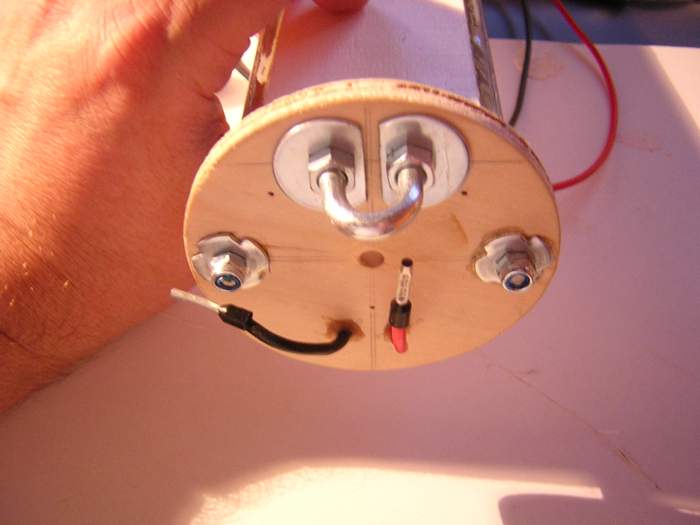

Und weil es so schön ist, hier nochmal die Draufsicht, mit den Anschlüssen für den SN0, aus
1,5mm², da mir dünne Litze mit 0,3mm² doch zu dünn erschien .... Soo, das war es für heute... Als nächstes werde ich die Verbindung zwischen der 10" und der 17" Sektion in Angriff nehmen, sowie die Elektronik in die bay einbauen.... Hat von euch jemand eine Idee, wie man den Salt Micro vernünftig befestigen kann, bitte um dringenden Beitrag im Diskussionstread (klick mich) viele Grüße Pierre Folgende Datei wurde angehängt: •"Der Glaube an eine bestimmte Idee gibt dem Forscher den Rückhalt für seine Arbeit. Ohne diesen Glauben wäre er verloren in einem Meer von Zweifeln und halbgültigen Beweisen." Konrad Zuse •Konstruiere ein System, das selbst ein Irrer anwenden kann, und so wird es auch nur ein Irrer anwenden wollen. SOLARIS-RMB e.V. AGM |
|
CharlyMai
Foren-Prediger
Registriert seit: Mär 2005 Wohnort: Fuhrberg Verein: SOLARIS-RMB e.V. (P2;T2) / AGM / TRA#21598 Beiträge: 1977 Status: Offline |
Beitrag 79825
[
17. Juli 2005 um 21:45]

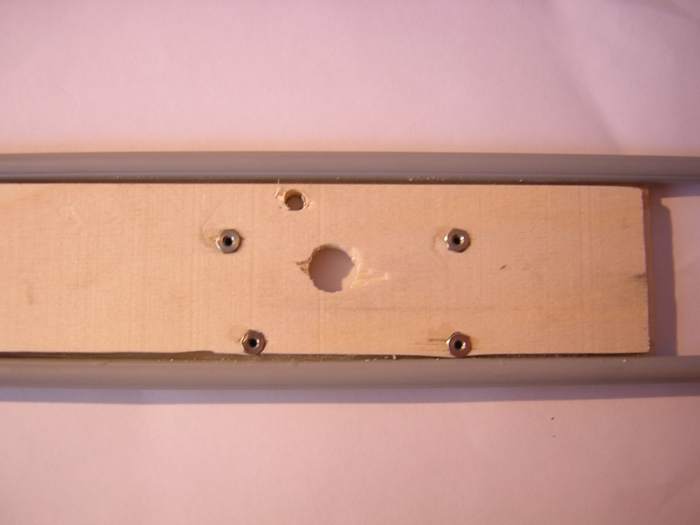

Sooo, nun geht es so langsam an das innere der Elektronik-Bay.
Den Salt Micro werde ich wie Eberhard schon einmal beschieben hat in einem kleinen Gehäuse neben dem Salt LCD unterbringen, beide natürlich mit getrennter Spannungsversorgung da ja auch der Salt Micro keine 9V verträgt .... nun aber ersteinmal zu der Befestigung des SALT LCD ..... Ich habe den Einschub in die Rakete geschoben, und mir gekennzeichnet, wo das Display sitzen muss, um es über die Arming Klappe ablesen zu können .... Danach habe ich den Salt LCD auf die Markierung gesetzt und die Löcher eingezeichnet und natürlich gebohrt, weiterhin habe ich auch ein großes Loch für den Piezo gebohrt, damit er auch ungehindert seine Schallwellen verbreiten kann *fg* ... Von der Rückseite haben dann die Löcher wie immer Einschlagmuttern bekommen, damit ich den Salt LCD vernünftig und richtig befestigen kann ... von unten mit Einschlagmuttern : Folgende Datei wurde angehängt: •"Der Glaube an eine bestimmte Idee gibt dem Forscher den Rückhalt für seine Arbeit. Ohne diesen Glauben wäre er verloren in einem Meer von Zweifeln und halbgültigen Beweisen." Konrad Zuse •Konstruiere ein System, das selbst ein Irrer anwenden kann, und so wird es auch nur ein Irrer anwenden wollen. SOLARIS-RMB e.V. AGM |
|
CharlyMai
Foren-Prediger
Registriert seit: Mär 2005 Wohnort: Fuhrberg Verein: SOLARIS-RMB e.V. (P2;T2) / AGM / TRA#21598 Beiträge: 1977 Status: Offline |
Beitrag 79831
[
17. Juli 2005 um 21:53]

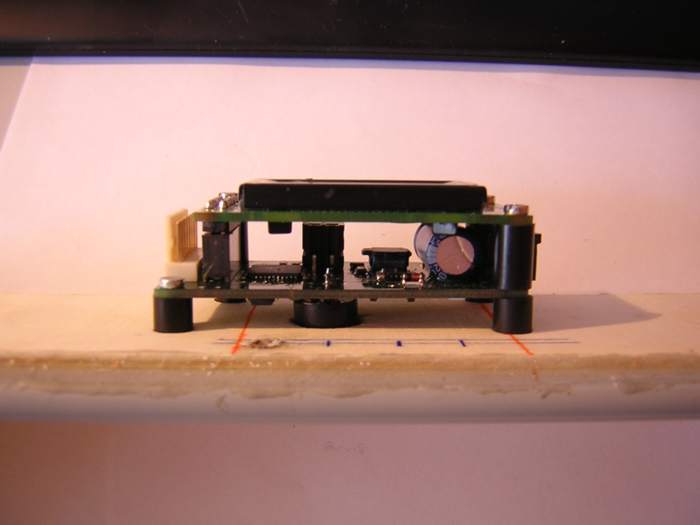

Bei der Seitenansicht sieht man gut, wie der Piezo unten in das Loch passt, und einwandfrei
angeschraubt werden kann... Eingetaucht : Folgende Datei wurde angehängt: •"Der Glaube an eine bestimmte Idee gibt dem Forscher den Rückhalt für seine Arbeit. Ohne diesen Glauben wäre er verloren in einem Meer von Zweifeln und halbgültigen Beweisen." Konrad Zuse •Konstruiere ein System, das selbst ein Irrer anwenden kann, und so wird es auch nur ein Irrer anwenden wollen. SOLARIS-RMB e.V. AGM |
|
CharlyMai
Foren-Prediger
Registriert seit: Mär 2005 Wohnort: Fuhrberg Verein: SOLARIS-RMB e.V. (P2;T2) / AGM / TRA#21598 Beiträge: 1977 Status: Offline |
Beitrag 79835
[
17. Juli 2005 um 22:02]

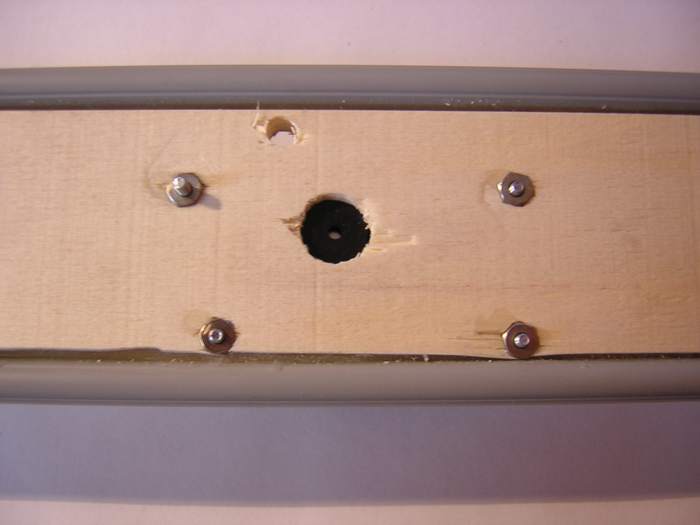

Und von Unten sieht man schön, das er nicht über das Loch hinaußsteht ...
Heute werde ich mich dann noch an eine Platine machen, wo ich DIP-Schalter zum Aktivieren/ Einschalten der Anzünder/Spannungsversorgungen befestigen kann... Eigentlich wollte ich Kipphebenschalter verwenden, da ich Depp aber die falsche Corel Datei geöffnet hatte und somit die Klappe ein wenig sagen wir klein ausgefallen ist ... *grummel* Ergo : Immer noch einmal alles doppelt überprüfen, ob es auch WIRKLICH die richtigen Abmessungen hat .... Sooo, nun werde ich mal den Lötkolben schwingen ... viele Grüße Pierre Eingeschraubt von unten : Folgende Datei wurde angehängt: •"Der Glaube an eine bestimmte Idee gibt dem Forscher den Rückhalt für seine Arbeit. Ohne diesen Glauben wäre er verloren in einem Meer von Zweifeln und halbgültigen Beweisen." Konrad Zuse •Konstruiere ein System, das selbst ein Irrer anwenden kann, und so wird es auch nur ein Irrer anwenden wollen. SOLARIS-RMB e.V. AGM |
|
CharlyMai
Foren-Prediger
Registriert seit: Mär 2005 Wohnort: Fuhrberg Verein: SOLARIS-RMB e.V. (P2;T2) / AGM / TRA#21598 Beiträge: 1977 Status: Offline |
Beitrag 79876
[
18. Juli 2005 um 14:54]

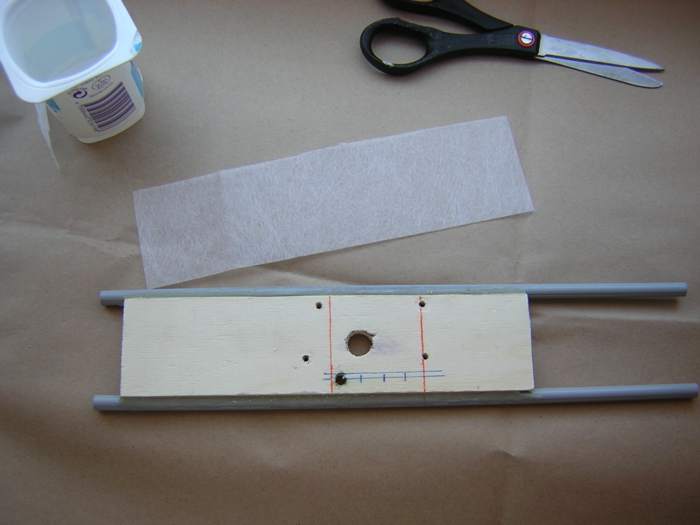

Da ich mir ja die Ratschläge aus dem Diskussions Tread sehr zu Herzen nehme, habe ich nun damit
begonnen die Elektronik Bay Grundplatte doch zu verglasen... Ich habe mich in diesem Fall für unsortiertes Glas eintschieden, da das Aussehen und die Oberfläche ja keine Rolle spielen, es soll ja einzig der Stabilität dienen. Also, Glasmatte zugeschnitten, und 20 min Epoxy angerührt... Preparing to glass Folgende Datei wurde angehängt: •"Der Glaube an eine bestimmte Idee gibt dem Forscher den Rückhalt für seine Arbeit. Ohne diesen Glauben wäre er verloren in einem Meer von Zweifeln und halbgültigen Beweisen." Konrad Zuse •Konstruiere ein System, das selbst ein Irrer anwenden kann, und so wird es auch nur ein Irrer anwenden wollen. SOLARIS-RMB e.V. AGM |
