| Autor | Thema |
|---|---|
|
Andreas Jörg
Raketenbauer Registriert seit: Sep 2005 Wohnort: Apfeltrach (Unterallgäu) Verein: agm, T2 Beiträge: 186 Status: Offline |
Beitrag 93200
[
 08. Januar 2006 um 13:14]
@ Reinhard: Ich meine die Auflösung, 2mV dürften reichen. Ich brauch 2 Kanäle für Sensorik (bis 5 V) und zwei, die eine kleine Spannung messen (bis 2V)
Es ist so wie es ist, denn wenn es nicht so wäre, könnten wir nicht Fragen, warum es so ist, wie es ist. |
|
Scorpion_XIII
Poseidon Registriert seit: Jun 2005 Wohnort: Verein: Beiträge: 1154 Status: Offline |
Beitrag 93207
[
08. Januar 2006 um 14:14]
@Stefan Wimmer

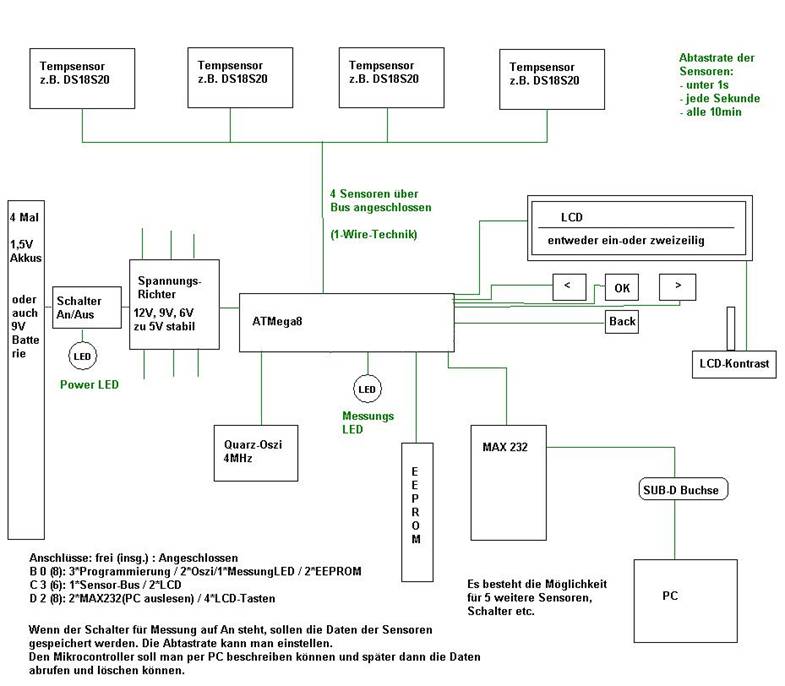

Toll dass du auch helfen kannst. Also SMD Variante, ich weiß nicht wie soll man denn dieses Fummelskrams löten? Ich hab nen Lötkolben, da verbruzel ich doch fast das ganze Teil  Zum LCD: Sieht echt toll aus, aber kann man das denn auch ohne Probleme mit dem AVR ansteuern? Zum AVR: Der ATMega8 müsste von der Pinanzahl doch reichen, und nen externen EEPROM sollte ja sowieso noch dran. Temperatur messen mit dem DS1820 ist auch meiner Meinung sehr praktisch, da man mit dem BUS-System nur einen Pin für mehrere Sensoren dieses Typs am AVR braucht. PS. So eine große positive Resonanz auf meine Frage hatte ich garn nicht erwartet, echt toll. Gibt es eigentlich noch jemanden, der das ganze dann Programmieren kann?  Geändert von Scorpion_XIII am 08. Januar 2006 um 14:41 t(h)rust in GARDENA |
|
Stefan Wimmer
Grand Master of Rocketry
Registriert seit: Aug 2000 Wohnort: Berlin Verein: Deutsche Experimental Raketen Arbeitsgruppe (DERA) Beiträge: 2398 Status: Offline |
Beitrag 93223
[
08. Januar 2006 um 18:17]
It's the Government - it doesn't have to make sense! (B. Kaplow in r.m.r) |
|
CharlyMai
Foren-Prediger
Registriert seit: Mär 2005 Wohnort: Fuhrberg Verein: SOLARIS-RMB e.V. (P2;T2) / AGM / TRA#21598 Beiträge: 1977 Status: Offline |
Beitrag 93225
[
08. Januar 2006 um 18:28]
Die Frage ist die Messgeschwindigkeit und das Schreiben ins EEPROM .....
Möglich wäre es, die Daten erst im RAM (in einem respektive 4 Arrays) abzulegen, und nach dem Messvorgang diese ins EEPROM zu schreiben @Stefan ... hast Du Langeweile oder zu viel Freizeit *fg* ? jaja, manchmal geht es hier von der idee bis zum Schaltplan wie beim Katzenf***** ..... Grüße Pierre Nachtrag : @Stefan .... Die Verfügbarkeit des AT45D021 sollte noch einmal überprüft werden, vielleicht sollte doch auf einen Speicher zurückgegriffen werden, der noch Produziert wird, oder ein Vergelichtyp angegeben werden :-) Geändert von CharlyMai am 08. Januar 2006 um 18:41 •"Der Glaube an eine bestimmte Idee gibt dem Forscher den Rückhalt für seine Arbeit. Ohne diesen Glauben wäre er verloren in einem Meer von Zweifeln und halbgültigen Beweisen." Konrad Zuse •Konstruiere ein System, das selbst ein Irrer anwenden kann, und so wird es auch nur ein Irrer anwenden wollen. SOLARIS-RMB e.V. AGM |
|
Scorpion_XIII
Poseidon Registriert seit: Jun 2005 Wohnort: Verein: Beiträge: 1154 Status: Offline |
Beitrag 93233
[
08. Januar 2006 um 18:53]
wow du bist echt sehr schnell, dafür hätte ich wahrscheinlich Wochen gebraucht.
Ein paar kleine Fragen: a) IC3 TSOP34838 ist ein IR-Empfänger? b) CON8A ist der externe EEPROM? c) CON6A ist zum Programmiern des AVR? d) LP2950ACZ-5.0 macht aus Gleichspannung (12V-6V) eine geregelte 5V Gleichspannung? e) beim LCD sind 4 Tasten dabei? f) Was ist und macht der AT45D021? Die Messgeschwindigkeit ist natürlich sehr wichtig. Da müsste man wissen, wie groß die maximale Geschwindigkeit ist (ohne extra Überlegungen wie Ram etc.). Falls das zu langsam ist, kann man sich Alternativen überlegen. Gruß Scorpion_XIII t(h)rust in GARDENA |
|
Stefan Wimmer
Grand Master of Rocketry
Registriert seit: Aug 2000 Wohnort: Berlin Verein: Deutsche Experimental Raketen Arbeitsgruppe (DERA) Beiträge: 2398 Status: Offline |
Beitrag 93234
[
08. Januar 2006 um 19:02]
Klaro müssen ggf. noch ein paar Teile angepasst werden.
Mir ging es erst mal nur um's Prinzip. Das soll doch nur eine Diskussionsgrundlage sein (Du fängst ja auch schon an zu diskutieren  ).Das Dataflash (z.B. AT45DB021B) hat halt so seine Vor- (2 RAM-Puffer für's ununterbrochene Schreiben, 5V tolerant) und Nachteile (3,6V, TQFP). Aber eh' man jetzt wie beim I²C-EEPROM bei jedem Byte warten muss... Nein, ich habe nicht zu viel Zeit, aber wie man vielleicht erkennt, ist der Schaltplan schnell mal aus Teilen einiger andere Schaltungen zusammenkopiert.
Geändert von Stefan Wimmer am 08. Januar 2006 um 19:22 It's the Government - it doesn't have to make sense! (B. Kaplow in r.m.r) |
|
CharlyMai
Foren-Prediger
Registriert seit: Mär 2005 Wohnort: Fuhrberg Verein: SOLARIS-RMB e.V. (P2;T2) / AGM / TRA#21598 Beiträge: 1977 Status: Offline |
Beitrag 93235
[
08. Januar 2006 um 19:02]
hi ... ich mal nebenbei ....
a) ja, IC3 ist ein IR Empfänger ... spart viele Tasten :-) ... b) Con8A ist für den A/D Wandler ..... also Spannungsmessung c) japp .... Con6A ist der ISP Anschluss d) auch korrekt e) nein keine Tasten, darum ja die Fernbedienung ....(vieeeeele Tasten) f) der AT45D021 ist ein serieller Speicher (geändert :-) ) Wenn Du das 4Zeilige Display von Pollin nimmst, brauchst Du noch eine 2te |Enable| Leitung, da dieses Display 2 Controller hat, dafür könntest Du LCD_WR auf Masse legen, da ja eh nur Daten geschriebn werden .-) Grüße Pierre Geändert von CharlyMai am 08. Januar 2006 um 19:04 •"Der Glaube an eine bestimmte Idee gibt dem Forscher den Rückhalt für seine Arbeit. Ohne diesen Glauben wäre er verloren in einem Meer von Zweifeln und halbgültigen Beweisen." Konrad Zuse •Konstruiere ein System, das selbst ein Irrer anwenden kann, und so wird es auch nur ein Irrer anwenden wollen. SOLARIS-RMB e.V. AGM |
|
Stefan Wimmer
Grand Master of Rocketry
Registriert seit: Aug 2000 Wohnort: Berlin Verein: Deutsche Experimental Raketen Arbeitsgruppe (DERA) Beiträge: 2398 Status: Offline |
Beitrag 93238
[
08. Januar 2006 um 19:16]
Zitat: Ja und er ersetzt zusammen mit einer (programmierbaren) Fernbedienung die Tastatur. Zitat: Nein, das sind die noch unbeniutzten ADC-Eingänge auf einen Erweiterungs-Stecker (J8) geführt. Zitat: Ja, ST5 ist, wie es drunter steht, der Programmierstecker Zitat: Ja. Zitat: Nein - siehe A) Zitat: Speicher(n) (256KB)Zitat: 20ms für 264 Byte, also gut 13KB/s. Oh, da haben sich 2 Antworten überschnitten, also edit: Zitat: Rrrichtitsch!  Geändert von Stefan Wimmer am 08. Januar 2006 um 19:42 It's the Government - it doesn't have to make sense! (B. Kaplow in r.m.r) |
|
Andreas Jörg
Raketenbauer Registriert seit: Sep 2005 Wohnort: Apfeltrach (Unterallgäu) Verein: agm, T2 Beiträge: 186 Status: Offline |
Beitrag 93243
[
08. Januar 2006 um 19:58]
@ Stefan: Danke, dass Du dir die Mühe gemacht hast.
Auch ich habe noch eine Frage: sind noch Kanäle für die Spannungsmessung frei? Wenn ja welche? Im Schaltbild kann ich sie nicht entdecken. Es ist so wie es ist, denn wenn es nicht so wäre, könnten wir nicht Fragen, warum es so ist, wie es ist. |
|
CharlyMai
Foren-Prediger
Registriert seit: Mär 2005 Wohnort: Fuhrberg Verein: SOLARIS-RMB e.V. (P2;T2) / AGM / TRA#21598 Beiträge: 1977 Status: Offline |
Beitrag 93244
[
08. Januar 2006 um 20:09]
Zitat: der komplette CON8A ..... Port C1 (ADC1) bis Port C5(ADC5) steht für die analoge Spannungsmessung zur Verfügung .-) Grüße Pierre •"Der Glaube an eine bestimmte Idee gibt dem Forscher den Rückhalt für seine Arbeit. Ohne diesen Glauben wäre er verloren in einem Meer von Zweifeln und halbgültigen Beweisen." Konrad Zuse •Konstruiere ein System, das selbst ein Irrer anwenden kann, und so wird es auch nur ein Irrer anwenden wollen. SOLARIS-RMB e.V. AGM |
