Zitat:

---

Original geschrieben von icepic
Magier Version SMD Version 1
Außerdem besteht die Möglichkeit die Zündung per RC-Fernsteuerung mit angeschlossenem RC-Empfänger(ein Kanal wird ausgewertet).

---

Ein sehr schönes Feature! Und wenn ich das jetzt richtig sehe, dann ist es ja nicht auf RC beschränkt, sondern generell als Eingang gedacht, der ausgewertet wird.

Was könnte man da noch machen? Zum Beispiel Stufentrennung erkennen, und abhängig davon den Fallschirm der Unterstufe auswerfen? Sag ich jetzt mal, weil mir nichts besseres einfällt.

Auf jeden Fall eine coole Entwicklung!

Zitat:

---

Original geschrieben von Scorpion_XIII

Aber ginge denn von der Hardware beides?
Erst ein Flug mit Pyrotechnik
Dannach nach Softwareumstellung ein Flug mit 3 Servos?

---

Mit der aktuellen gerade fertiggeätzten Version nicht so ohne weiteres.(Man müsste noch zwei Widerstände mit an die Klemmleiste klemmen). Auf einer endgültigen Platinenversion ginge das ohne Probleme.

Zitat:

---

Original geschrieben von Peter

Ein sehr schönes Feature! Und wenn ich das jetzt richtig sehe, dann ist es ja nicht auf RC beschränkt, sondern generell als Eingang gedacht, der ausgewertet wird.

Was könnte man da noch machen? Zum Beispiel Stufentrennung erkennen, und abhängig davon den Fallschirm der Unterstufe auswerfen? Sag ich jetzt mal, weil mir nichts besseres einfällt.

Auf jeden Fall eine coole Entwicklung!

---

Ich habe noch ein paar Eingänge am Controller frei, da könnte man noch so viele Sachen machen. Was schon eingeplant ist, ein LC-Display zum Anstecken. Fehlermeldungen per Text zu lesen ist einfacher als das Geblinke u. Gepiepse zu zählen, oder
Analog-Eingänge sind auch noch 4 frei.....da werden dem einen oder anderen noch ein paar Sachen einfallen.

Gruß Uli

Hi,

ich sehe schon, in Manching werde ich das Teil mit Vergnügen ausspio.. äh bewundern können. Bin schon gespannt.

Gruß
Reinhard

Zitat:

---

Original geschrieben von Reinhard

...ich sehe schon, in Manching werde ich das Teil mit Vergnügen ausspio.. äh bewundern können. Bin schon gespannt.

---

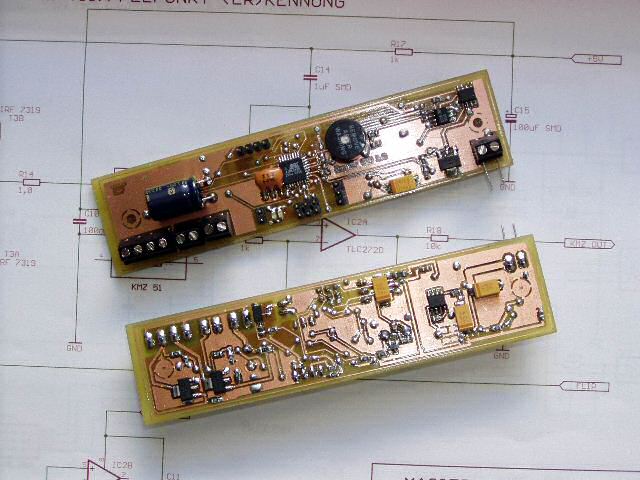

Für alle die nicht nach Manching kommen, hier ein kleiner Vorgeschmack des Magiers SMD.

Die ersten zwei Prototypen, na ja fast fertig....es fehlen noch zwei Kondensatoren 1uF SMD(1206),
leider konnten die bis jetzt noch nicht geliefert werden

Aber funktioniert trotzdem !!! KMZ kann halt nicht resettet werden !!

Was soll man(n) da sagen?!? Klasse!
*auchhabenwill*

Gruß Andy

Top!

Mann muss dich und deinen Arbeit einfach nur bewundern!

Zitat:

---

Original geschrieben von Kai Schneider

Mann muss dich und deine Arbeit einfach nur bewundern!

---

Das ist wohl wahr.
Es war eine weise Entscheidung den Uli mit dieser Aufgabe zu betrauen
Absolute Spitzenklasse ! Bin echt auf das Teil gespannt !!

Gruß
Tom

Geändert von Tom am 26. Juli 2007 um 07:56

So es ist so weit, der erste MAGIER mit professionell gefertigter Platine !!!

Nachdem ich Anfang der Woche die Platinen bekommen habe, und auch noch die letzten fehlenden Bauteile
bei mir eingetroffen sind, habe ich mich gleich an die Arbeit gemacht und die ersten zwei Magier zusammen-
gelötet. Haben auch auf Anhieb so funktioniert wie ich mir das vorgestellt habe. Endlich mal keine Fädeldrahtkorrekturen auf der Platine

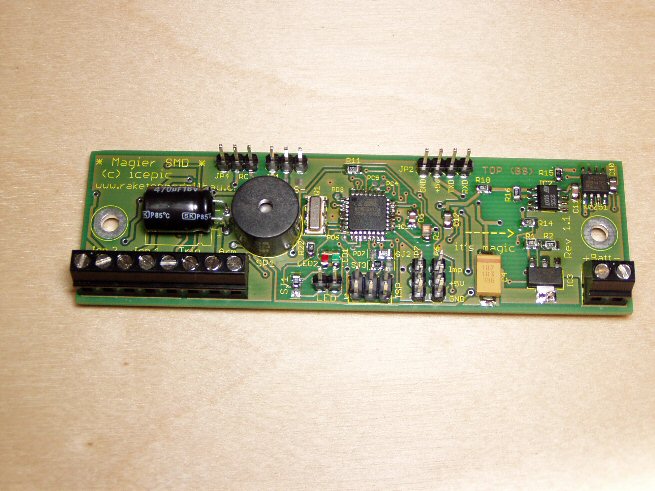

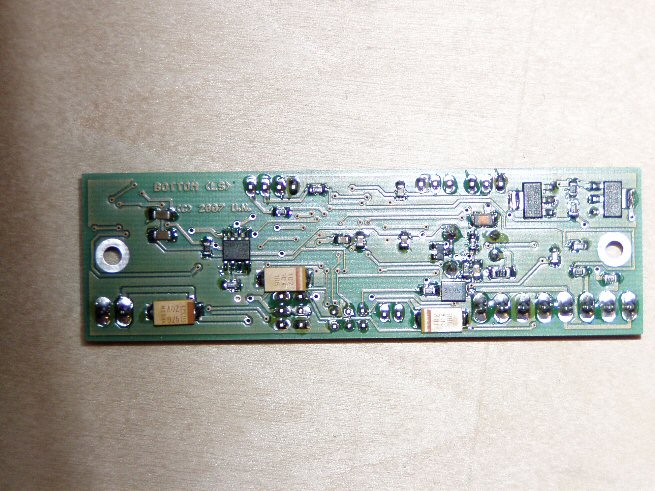

So sieht er nun aus:




Abmessungen: 100 x 30 mm
Gewicht: 23g

Anschlussmöglichkeiten:
- Versorgungspannung 9-15V (empfohlen 3 LiIon Zellen 11.1V 400mAh)
- 2 Zündkanäle ; Zünder überwacht; Funktion der Mosfets wird beim einschalten getestet;Mehrfachzündpulse
- 4 Servoanschlüsse (noch 3 bei RC-Empfängeranschluss)
- akustische Funktionskontrolle
- interne Leds o. ext. Anschluss

Verschiedene Betriebsarten(Modi):
1. Magier Mode - Timer u. Dentamagfunktion mit Triggerkontakt und Verzögerung magnetisches Ereignis nach Triggerung(Start)
2. Dentamag Classic Mode - ohne Triggerung magnetisches Ereignis (einfach einbauen und fliegen)
3. Dual Deployment Mode - ohne Triggerung(bei Start) und magnetisches Gipfelpunktereignis, dadurch Triggerung des Timers --> Hauptfallschirm
4. Doppeltimer. Mode - zwei im Bereich von 0 - 655,35s einstellbare Timer(1/100s-Auflösung)

Also ab sofort erhältlich:
fertig aufgebaut u. getestet
Preis so um die 40 Euro (entgültiger Preis in der nächsten Tagen)
zum Betrieb wir noch RS232-Schnittstellenwandler benötigt(der vom Salt o. anderer)

Gruß Uli

Muhaha! Geniales Teil! Ich denk so einen Wünsch ich mir zu Weihnachten!

Gruß Andy
