Das AGM - Großprojekt zum 50. Jahrestages des Aufbruchs zum Mond mit einer Saturn V


Teambildung:

5 Triebwerks & Preppingeneure (4 x I211, 1 x J350 + Casings)
Ralf, Dennis, Alex, Louis, Oli4

Louis - Bergungselektronik & Syncronzündung, Highpowerrampe
Andreas - T-Shirtsdesign und Bestellung, Catering
Mathias - Protokollführer
Hagen - LCO & Startprocedure
Michael - Fotodokumentation & Videos (Slowmotions)
Torsten, David - Bergungsteam
Tom - RCO & Fliegerarzt und Mann für alle Fälle
Rolli - Projektleiter, Hardware Saturn V und Reloadsbereitstellung
Bereitschaft liegt bei allen Teammitgliedern vor.

Die Reloads habe ich bereits vorfinanziert und es kommen Kosten auf jedes Teammitglied von € 33 zu.

IBAN: DE 65 50010517 54 1883 1857
Kennwort: Saturn 2019
plus der Kosten für das T-Shirt
(darum kümmert sich Andreas)
Oli4 kann über die Gestaltung des T-Shirts auch noch was erzählen.

Impuls Saturn V 2019
4 x I211W = 4 x 441,6 = 1324,8 Ns
1 x J350= 697,4Ns
————————————————-
Gesamtimpuls = 2022,2 Ns

Sie wird ca 344m hoch fliegen und bei einer Spitzenbeschleunigung von 9,2 G abheben.

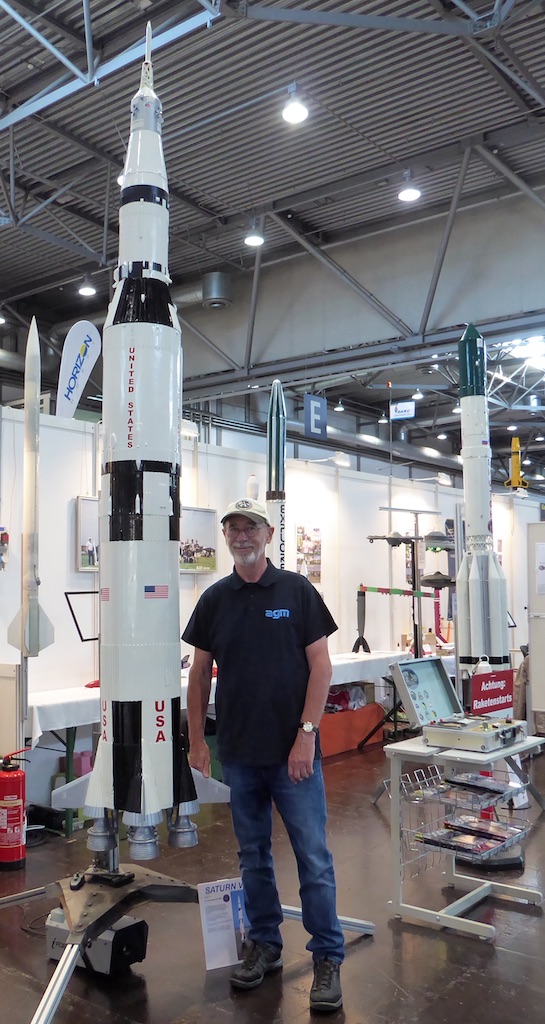

Bei der Modellbaumesse haben wir jedenfalls schon so einige Reklame für das Projekt gemacht
und haben beobachtet, wie sehr viel Publikum nicht nur die Saturn V fotografiert haben,

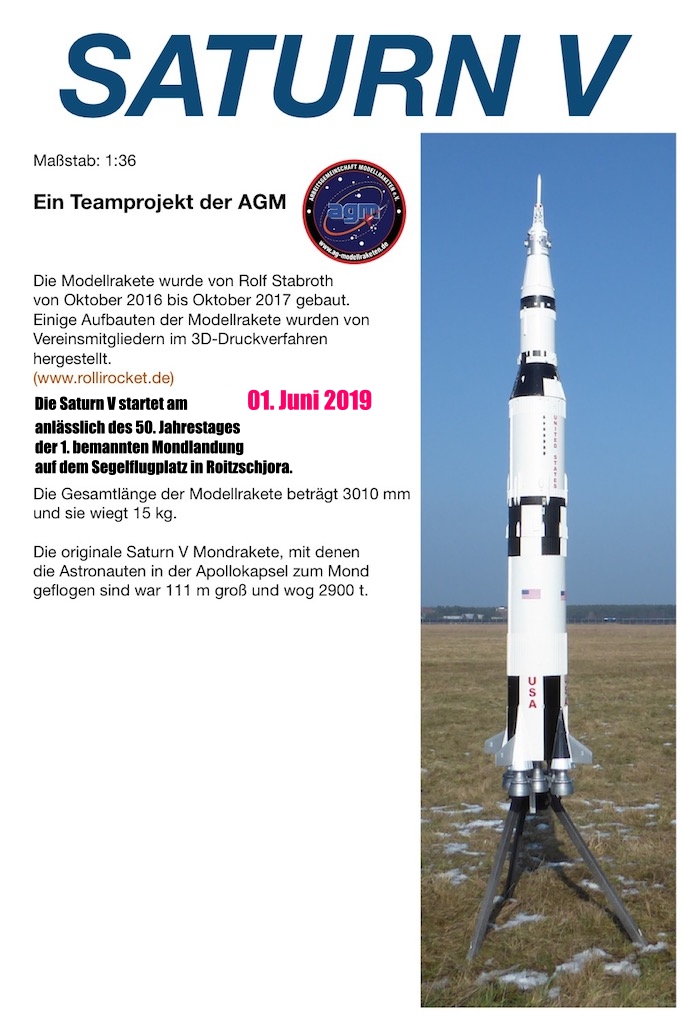

sondern auch den Flyer, wo groß der Ort und das Startdatum genannt wurde.

Ciao, Rolli

Geändert von Rolli am 22. Januar 2019 um 23:22

Zitat:

---

Original geschrieben von Rolli


Oli4 kann über die Gestaltung des T-Shirts auch noch was erzählen.

---

Moin,

ja, am Morgen der Messe kam das "Go" von Aldo Spadoni, dass wir sein Kunstwerk offiziell für die Shirts des Support-Teams benutzen dürfen. Dieses Kunstwert wird auch das Frontcover des neuen Estes Saturn V Anniversary Kits schmücken, der im nächsten Jahr raus kommt. Ich habe mich echt gefreut, dass Aldo sein ok gegeben hat und ich denke es wird sich prächtig machen auf dem Shirt.



Die Shirts würde ich über meinen alten Spreadshirt-Shop von t-rocketry designen und dann den Team-Mitgliedern, den Link zur Verfügung stellen, damit sich jeder sein Shirt in der richtigen Größe bestellen kann. Der Link wird nur für Team-Mitglieder funktionieren. Es wird keine weiteren Shirts geben. (Das ist das Gentleman-Agreement, das ich mit Aldo habe!)

Die Shirts sind als Andenken an den Tag gedacht und haben mit dem "Prepping"-Outfit, wie es ursprünglich geplant war, nichts zu tun. Rolli hatte sich ein individuelles Andenken (T-Shirt) an den Tag gewünscht und ein weißes Hemd und schwarze Hose wird dem nicht gerecht, dachte ich. Darauf hin habe ich Aldo kontaktiert und hab ihm die Story erzählt und er supported uns.

Noch nie was von Aldo Spadoni gehört? Dann lasst es euch sagen:

Zitat:

---

Aldo Spadoni, President of Aerospace Imagineering, is an MIT graduate with extensive experience as an aerospace engineer, conceptual designer, and futurist. He has contributed to the conceptual, prototype, and production design of numerous advanced aircraft, missiles, and spacecraft For NASA, DARPA and The U.S. Armed Services. He created an award-winning simulation team at Northrop Grumman Aerospace Systems. Aldo is also an accomplished concept designer/inventor with four U.S. patents, space artist, and Hollywood technical consultant. He is a Fellow of the International Association of Astronomical Artists (IAAA) and is currently serving on its Board of Trustees.

---

Ach ja, und die "Fat Lady" nach dem erfolgreichen Flug spendiere ich!

cheers,
Oli4

Geändert von Oli4 am 08. Oktober 2018 um 22:25

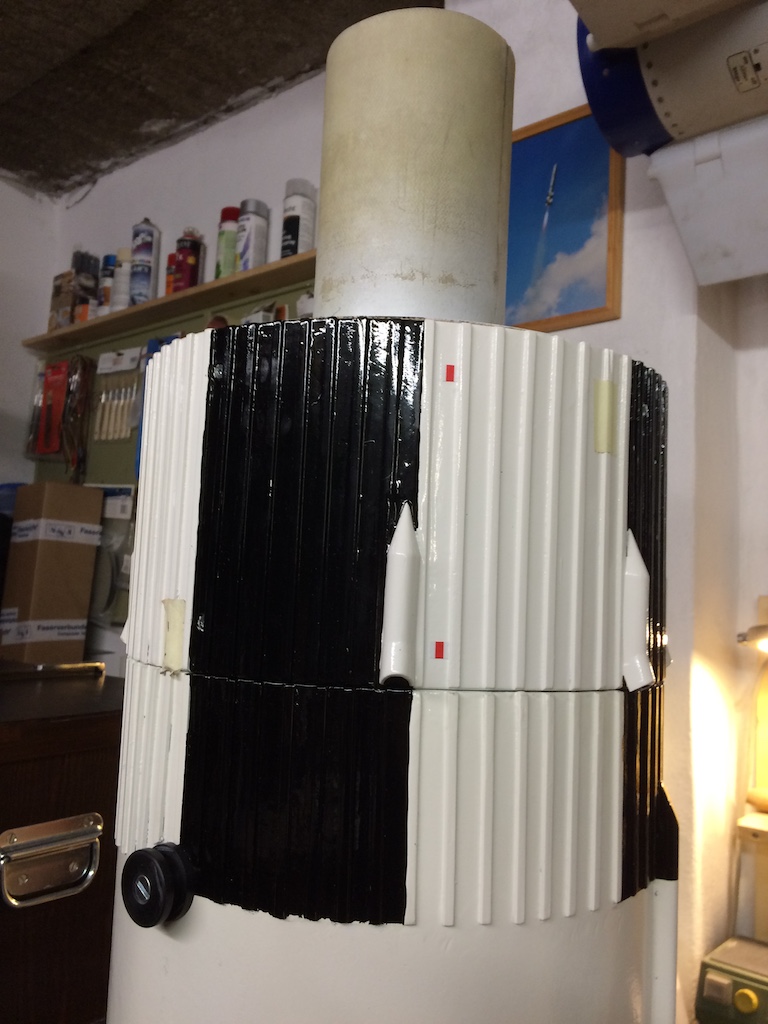

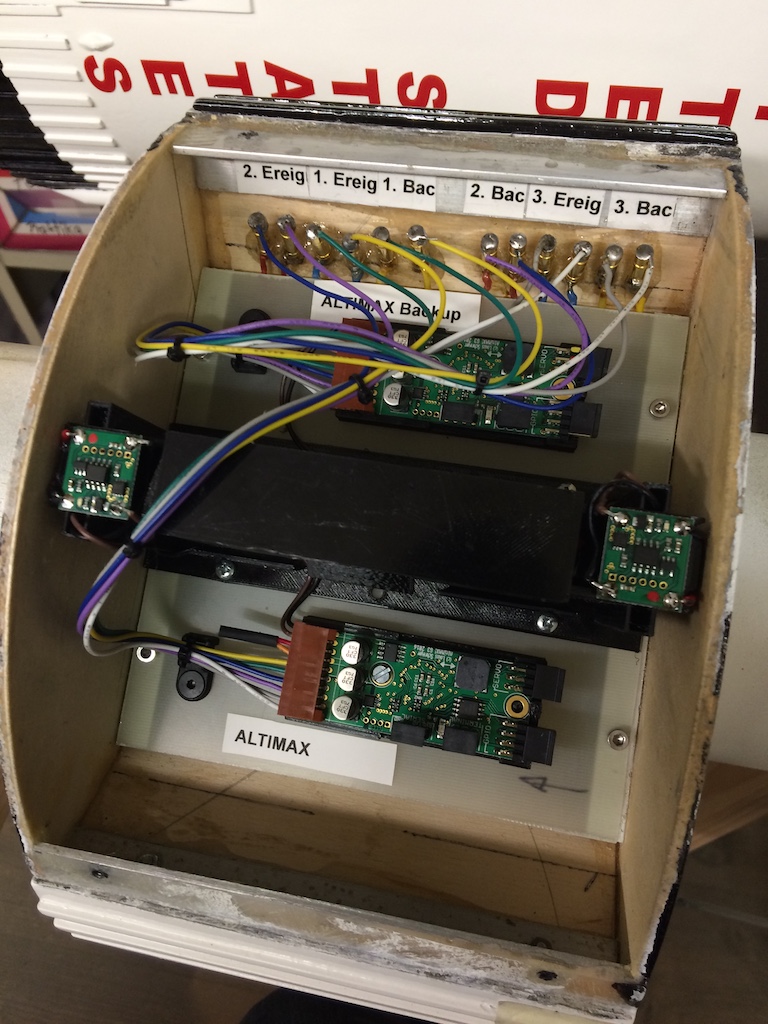

Die IU der Saturn V ist bei mir in der Revision, sie ist schon teilweise fertig.
Es werden 2 neue Altimax G3 eingebaut, dazu kommen 2 neue Akkus mit Magswitch.
Damit das Magnetfeld auch zu den Magswitches kommt werden diese erhöht aufgebaut, so liegen sie direkt unter der Oberfläche.

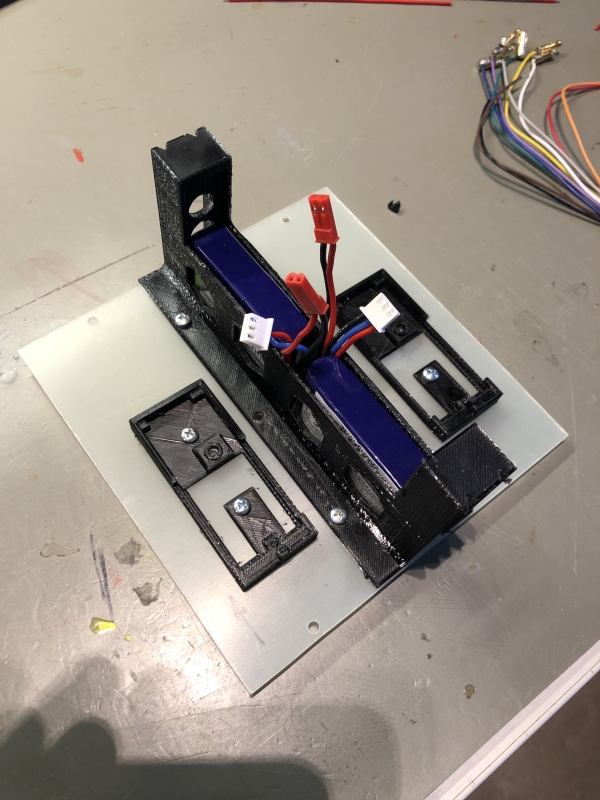

Als Akkuhalter und Magswitchhalterung dient ein gedrucktes Teil, die Altimax werden in gedruckte Wechselhalterungen montiert.

Da ich den Akkuhalter noch ein wenig verbessern will kommt der noch mal neu, aber man kann schon sehen wie es wird.

So, die Vorbereitungen für die Saturn V-2019 haben angefangen.
Ich habe alle Kabelverbindungen gecheckt und Leitungen/Anschlüsse geprüft.

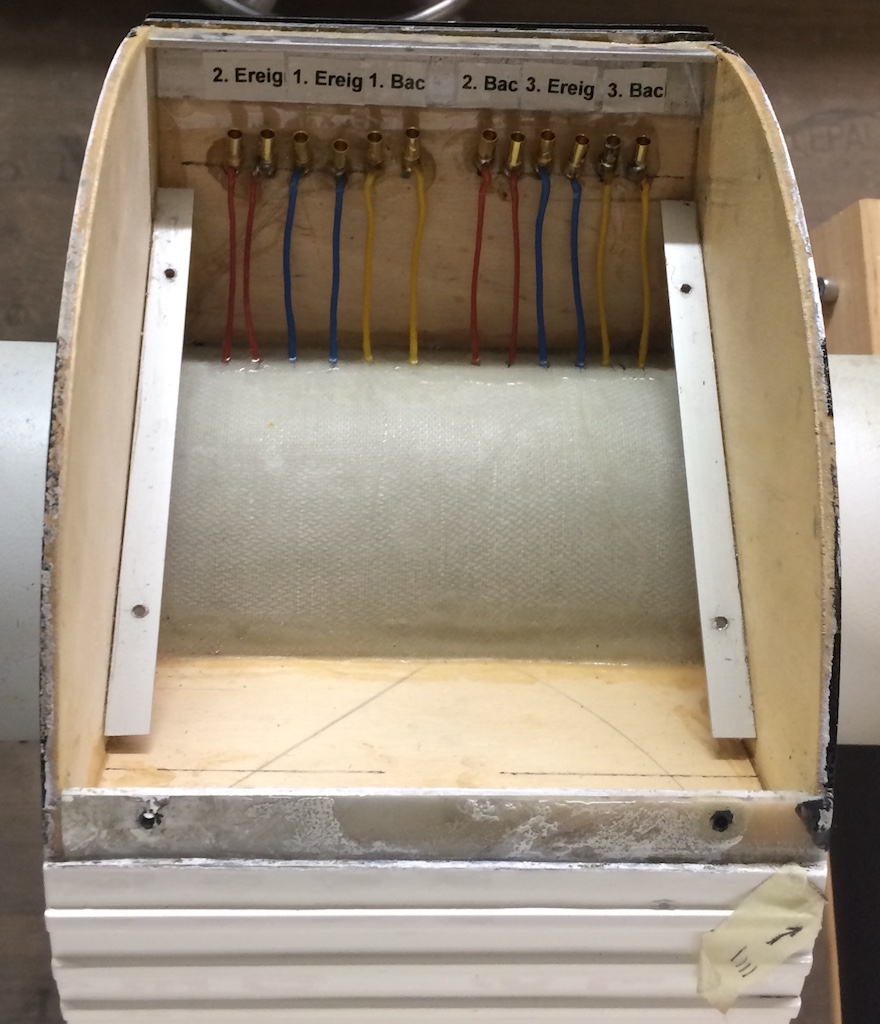

In dieser E-Bay soll die Bergungselektronik hineingebaut werden.

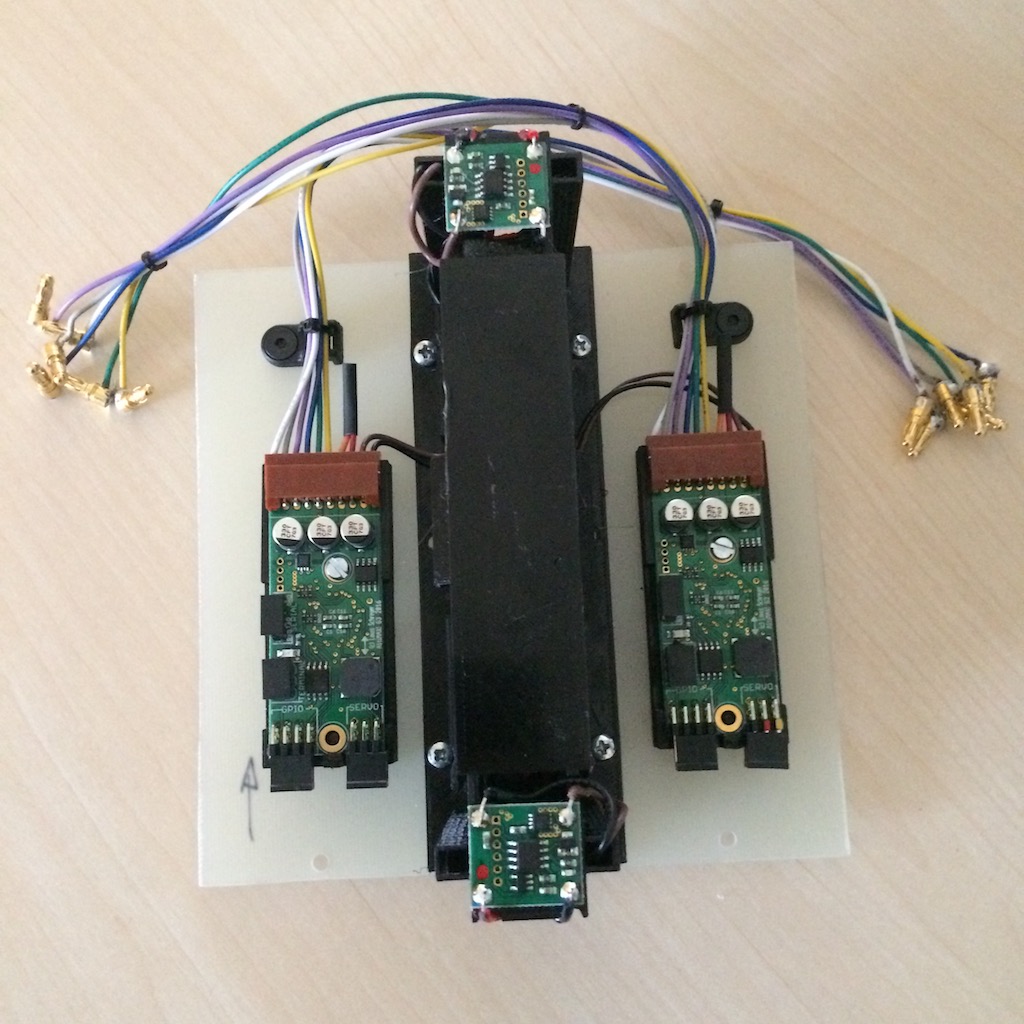

Zeitgleich hatte Louis die Plattform mit den Altimaxe fertig gestellt. Sogar mit 3D-Druck Akkubox mit Deckel.
Die Kabel liegen im Inneren, so dass man einen ganz übersichtlichen und sauberen Baustein hat.

Geändert von Rolli am 06. März 2019 um 12:36

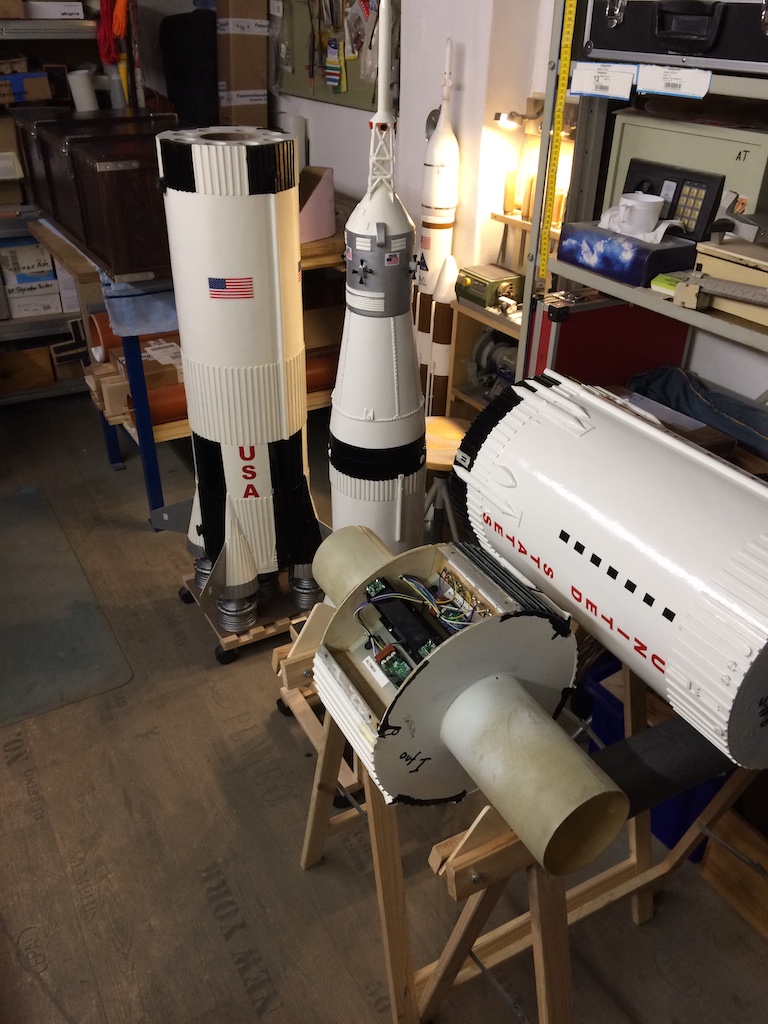

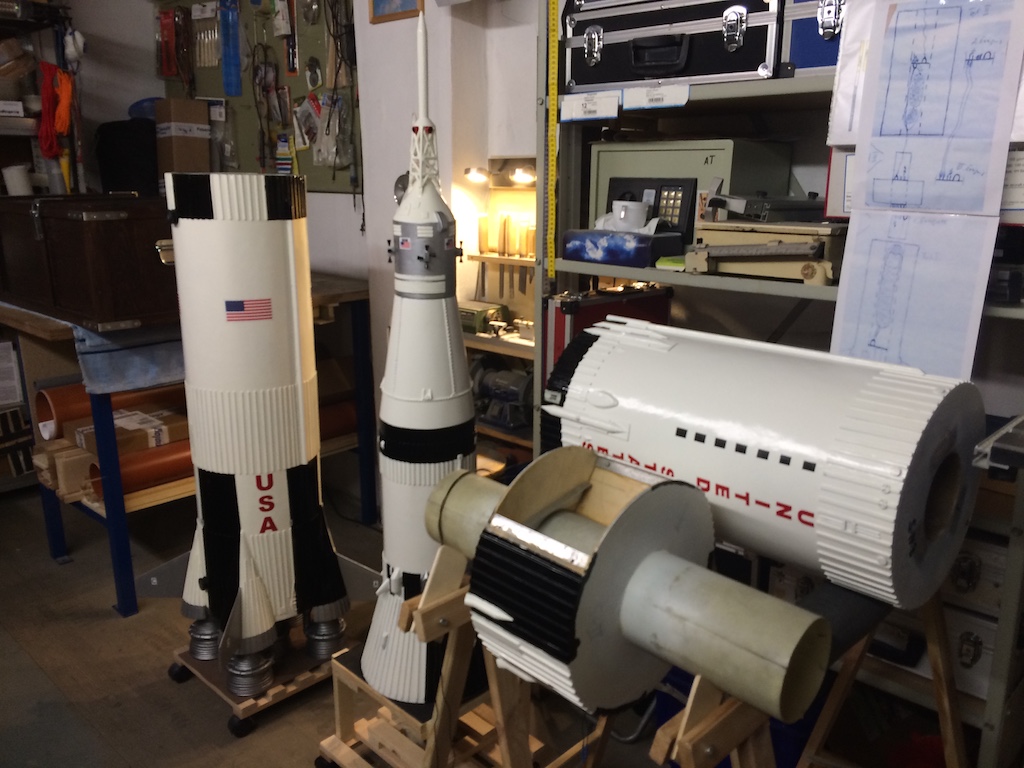

Der Einbau war problemlos und das einstöpseln der Altimaxanschlüsse ein Kinderspiel



Nun nur noch die Markierungen der Magswitches ausprobieren und anzeichnen.





Alles Paletti Grüße an das Team. Rolli

Geändert von Rolli am 06. März 2019 um 12:42

Wow, Rolli, absolut beeindruckend !!!

Andreas

Hier schon mal ein erster Entwurf für die Team T-Shirts.
Noch etwas leer aber da geht ja noch was....

Rolli, hättest du noch besondere Wünsche bei der Gestaltung?

Andreas

Zitat:

---

Rolli, hättest du noch besondere Wünsche bei der Gestaltung?

---

Da habe ich noch nicht darüber nachgedacht. Wäre schön, wenn da was drauf stehen würde wie AGM Saturn 2019 Team oder so... und das AGM-Logo etc...
Aber vielleicht gibt es noch bessere Vorschläge von den Mitstreitern
Grüße, Rolli

Zitat:

---

Original geschrieben von Rolli

Zitat:

---

Wäre schön, wenn da was drauf stehen würde wie AGM Saturn 2019 Team oder so... und das AGM-Logo etc...
Aber vielleicht gibt es noch bessere Vorschläge von den Mitstreitern
Grüße, Rolli

---

---

Das AGM-Logo hatte ich bewusst gegen das Apollo 11 Logo getauscht

Aber Natürlich könnte da noch: " AGM-Saturn V Team" und "01.06.2019" drumrum…

Andreas

Geändert von Andreas B. am 17. März 2019 um 13:53

Zitat:

---

Original geschrieben von Rolli

Aber vielleicht gibt es noch bessere Vorschläge von den Mitstreitern
Grüße, Rolli

---

Hm, keine weiteren Vorschläge oder Wünsche, alle Team-Mitglieder zufrieden...

Andreas
