ich hab übers woe mal ein paar vergleiche zwischen cpr und vcp gemacht. ich hab jetzt den grund für die verschiedenen resultate gefunden.
bei vcp hab ich die untersten flossen (trapezförmig) aus der entwicklung heraus als rechteck mit seitlichen dreiecken eingegeben. bei cpr hab ich dann die flosse als einzelnes stück eingegeben, dies hat den unterschied ausgemacht.

dabei hab ich herausgefunden,

-dass es nicht auf das selbe herauskommt, ob eine flosse am stück oder als einzelne teilstücke eingegeben wird

-dass bei gleicher eingabeweise vcp und cpr dasselbe resultat ergeben

-bei spacecad das gleiche 'phänomen' auftritt.

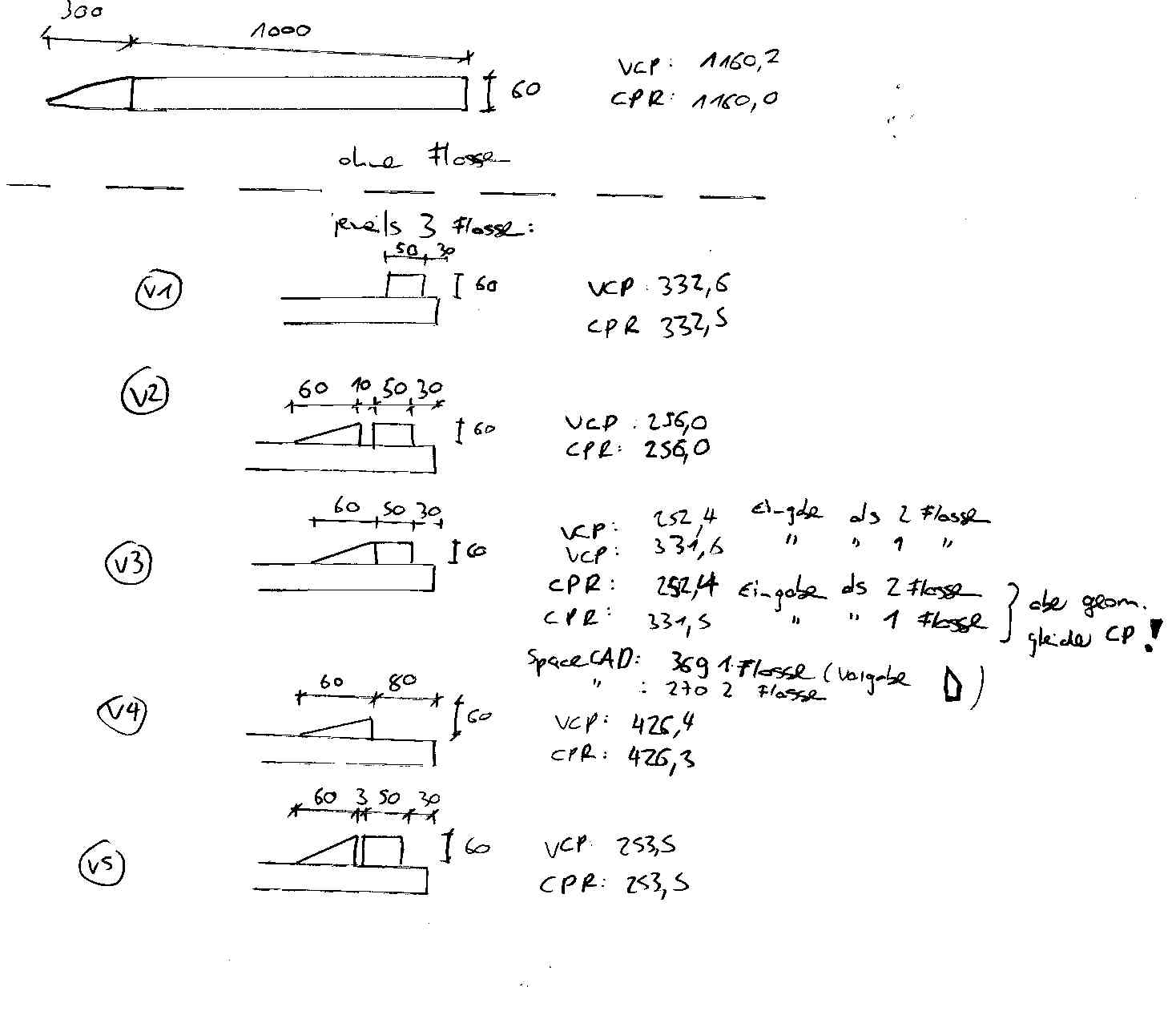

vgl angehängtes bild:
wird der abstand zw dreieck und rechteck verkleinert, wandert cp nach unten, wie es sein soll. und zwar bis der abstand null eingeben wird. wird dann aber die flosse als einzelne flosse eingegeben, springt der cp nach oben, was nicht sein kann.

kann das jemand erklären (bertram?)?
ich hab den barrowman grad nicht zur hand, aber wenn ich das richtig in erinnerung hab, wird der cp über momentengleichgewicht (im cp summe aller momente aus windkräften gleich null) gefunden, es kann keine rolle spielen, aus wievielen einzelstücken eine fläche zusammengesetzt wird.

Folgende Datei wurde angehängt:

@bertram

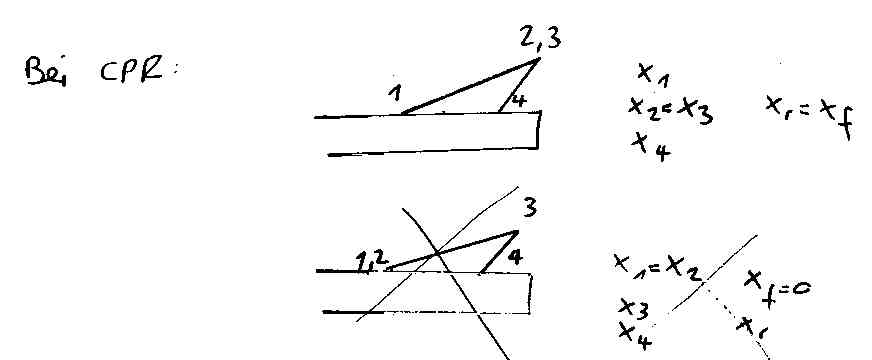

die eingabe von dreieckigen flossen ist bei deinem prgm nicht unbedingt klar, zumindest hab ich das zuerst falsch interpretiert. und zwar ist nicht x1=x2 und xf=0, wie ich dachte. könnte man ja auch so auffassen. richtig wäre ja x2=x3 und xr=xf

Folgende Datei wurde angehängt:

Barrowman geht nicht direkt über die Fläche, sondern hat da eine ganz eigenwillige Formel entwickelt (hab das noch nicht nachvollziehen können), die aber meinem Verständnis nach durchaus korrekt ist.

Es passiert hier folgendes:

In einem Flossenteil sitzt der Druckpunkt ziemlich weit vorne (noch vor der 25%-Marke). Wenn Du jetzt also zwei Teile hintereinander setzt, gibt es einen DP ziemlich weit vorne, und einen recht weit hinten, kurz hinter dem Beginn des zweiten Teils. Das zusammengerechnet ergibt einen Druckpunkt auf etwa 1/3 der Länge der beiden Flossen zusammen. Als eine Flosse berechnet, wäre der DP wesentlich weiter vorne. Dies alles ist bedingt durch das Strömungsverhalten der Luft, was an einer großen Flosse doch erheblich anders aussieht als an zwei Flossen mit kleinem Abstand. Deshalb kann man eine große Flosse nicht als zwei Teilflossen sehen.

Gut übrigens, dass dies Dir aufgefallen ist, da ich auch eine Rakete plane, wo die Flosse aus mehreren Trapezen aufgebaut ist. RockSim erlaubt es glücklicherweise, Flossen mit komplexen Formen zu simulieren.

Oliver

Zitat:

---

Original geschrieben von Oliver Arend
Barrowman geht nicht direkt über die Fläche, sondern hat da eine ganz eigenwillige Formel entwickelt (hab das noch nicht nachvollziehen können), die aber meinem Verständnis nach durchaus korrekt ist.

Es passiert hier folgendes:

In einem Flossenteil sitzt der Druckpunkt ziemlich weit vorne (noch vor der 25%-Marke). Wenn Du jetzt also zwei Teile hintereinander setzt, gibt es einen DP ziemlich weit vorne, und einen recht weit hinten, kurz hinter dem Beginn des zweiten Teils. Das zusammengerechnet ergibt einen Druckpunkt auf etwa 1/3 der Länge der beiden Flossen zusammen. Als eine Flosse berechnet, wäre der DP wesentlich weiter vorne. Dies alles ist bedingt durch das Strömungsverhalten der Luft, was an einer großen Flosse doch erheblich anders aussieht als an zwei Flossen mit kleinem Abstand. Deshalb kann man eine große Flosse nicht als zwei Teilflossen sehen.

---

Es ist zwar mittlerweile schon über 15 Jahre her, als ich mich den Barrowman-Formeln befasst hatte, aber ganz so glaube ich das nicht. Meiner Erinnerung nach werden die einzelnen Flächen ihrer aerodynamischen Eigenschaften nach unterschiedlich gewichtet. Wobei Flossen egal ob nun am Stück oder "geschnitten" (Metzgerei "Bockensack" von "Antenne Bayern" läßt grüßen *g*) eigentlich doch meiner Meinung nach (nahezu) gleich sein müßten.

Viele Grüße
Erwin

Das war so mein grobes Verständnis, könnte mich auch täuschen. Werde mich da bald mal wieder mehr mit beschäftigen.

Oliver

hallo

gut, unterschiedliche gewichtung oder unverständliche formeln. aber es kann doch nicht sein, dass eine rakete mit einer trapezförmigen flosse instabil ist nach prgm, wenn die 2 dreiecke und das rechteck nun aber je 1mm auseinanderstehen stabil, oder?!

gruss andy

Klingt unverständlich, ich weiß...

Aber wenn du Lufverwirbelungen, Mondphase und Sonnenflecken dazuaddierst, ergibt es sicher wieder einen Sinn

Als programmierer kann ich folgendes dazu sagen...

Wenn die Flosse eine Fläche ist, wird sie beim programm als solche berechnet, und der Druckpunkt festgelegt...

Wenn sie aber aus 3 Einzelteilen besteht, wird der Computer diese GETRENNT berechnen, und das Mittel der resultierenden Druckpunkte ausgeben...

Dieses wird natürlich etwas vom Druckpunkt einer Einzelnen Flosse abweichen, da du ja durch die 1mm Zwischenräume andere Flossenpositionen oder -größen hast...

*puh* Hoffe das reicht...

Wenn beim Einzelabstand 0mm auch ein anderer Wert als bei einer Flosse aus 1 Teil herauskommt ist das ebenfalls ein Fehler bei der Mittlerwertbildung entweder durch einen kleinen Programmbug oder die Pentium-Rundung in der x-ten Stelle...

Oder wir plädieren ebenfalls wieder auf Sonnenflecken

Gruß Thomas
