Die Einschlagmuttern heissen mancherorts auch "Zackenmuttern", falls ein Modellbauhändler mit dem Begriff nicht anzufangen weiss. Sie eignen sich wirklich optimal für diesen Zweck. Das Schraubengewinde kann man noch leicht mit Silikonfett einstreichen. Das verhindert ein evtl. Festkleben durch Harzüberschuss.
Hendrik, hast du irgendwie nachgeprüft, ob das Rohr in verschraubtem Zustand auch ganz gerade ist? Wie prüft man das am besten nach? Auf dem Fußboden rollen scheidet aus, Fussböden sind nie ganz gerade.Ich dachte evtl. an eine Richtlehre aus V-Förmig verleimten Spanplatten. Aber ob die bei 3m Länge noch biegesteif sind? Wer hat da eine Idee? Gruß, Achim Der größte Feind des Erfolges ist die Perfektion |
|
Oliver Arend
Administrator
Registriert seit: Aug 2000 Wohnort: Great Falls, VA, USA Verein: RMV/Solaris/AGM/TRA L1/TCV/MDRA/NOVAAR Beiträge: 8362 Status: Online |
Beitrag 25620
[
04. Februar 2003 um 23:37]
Irgendeinen Estrich-Belag oder so, die durch ihre ehemalige Flüssigkeit recht gerade sein sollten? Messtisch beim Daimler?
Oliver |
|
Rolli
Grand Master of Rocketry Registriert seit: Sep 2000 Wohnort: Halberstadt Verein: AGM TRA#09555 L2, T2 Beiträge: 3047 Status: Offline |
Beitrag 25622
[
05. Februar 2003 um 08:49]
Zitat: Ich denke da an eine 3m Aluleiter. Die ist verbiegt sich seitlich kaum. Ciao, Rolli |
|
Neil
99.9% harmless nerd
Registriert seit: Aug 2000 Wohnort: Delft Verein: SOLARIS Beiträge: 7776 Status: Offline |
Beitrag 25623
[
05. Februar 2003 um 09:11]
Hi,
wie wäre es mit einem Laserpointer? Den montiert man an einem Ende des Rohres und zielt dann auf das andere Ende. mit einem Lineal wird abstand Strahl beirm Start und Ziel gemessen. Sinnigerweise so, das es der gleiche Abstand ist. Dann kann man das Lineal von vorne nach hinten schieben und sehen ob der Punkt auf dem Lineal wandert. Es bietet sich ein schwarzes Lineal an, da hier das Streulicht des Laser beim auftreffen auf dem Lineal entfällt. Es kann ein recht scharfer aber schwacher Punkt gesehen werden. Eine Genauigkeit von 2mm auf 3m halte ich für ausreichend. Eine andere Möglichkeit wäre ein Lot paralle zur Röhre gehangen. da müßte die Schnur auch gerade sein. Gruß Neil Die Erde ist eine Scheibe. Egal in welche Richtung sich die Menschheit bewegt, sie geht immer auf einen Abgrund zu. |
|
bobito
RMB Grafiker Registriert seit: Jul 2001 Wohnort: Iserlohn-Letmathe Verein: ADAC (Gold) Beiträge: 2305 Status: Offline |
Beitrag 25639
[
05. Februar 2003 um 17:00]
seh ich auch so wie Neil, Lot und Lineal. Allerdings muss die Rakete dazu auch gradestehen. Wie wärs mit aufhängen der Rakete?

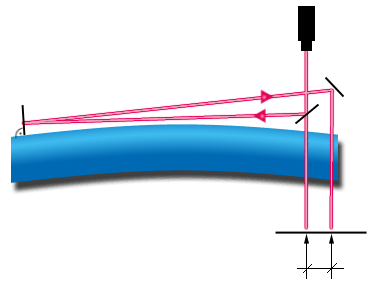

Der Laser ist nur die neuzeitliche Variante des Lots. Aber Biegeverhalten werden oft ausgelasert. (Mein ich gelesen zu haben) Wenn man unbedingt will kann man ja unten skizzierten Aufbau ausprobieren. Alles Sachen die in einem Schulphysiksaal zu finden sind. Zwei Spiegel, Laser, halbdurchlässiger Spiegel, Blatt Papier. Mit sowas habe ich mich damals durchs Abitur gerettet. Messung der Lichtgeschwindigkeit nach Fouccault-Michaelson. Hat Faxen gemacht, Riesen Aufbau über zwei Flure hinweg. Tja, wie krumm/grade ist Hennis Rohr?  Boris Folgende Datei wurde angehängt: Schrecklich diese Umweltverschmutzung: Gestern eine Dose Sardinen aufgemacht, alles voller Öl, alle Fische tot! |
|
Neil
99.9% harmless nerd
Registriert seit: Aug 2000 Wohnort: Delft Verein: SOLARIS Beiträge: 7776 Status: Offline |
Beitrag 25643
[
05. Februar 2003 um 17:25]
Hi,
das Rohr wird gerade sein, der Flansch wird das alles versauen. Gruß Neil Die Erde ist eine Scheibe. Egal in welche Richtung sich die Menschheit bewegt, sie geht immer auf einen Abgrund zu. |
|
Hendrik
Senior Pyronaut
Registriert seit: Sep 2000 Wohnort: Köln Verein: SOLARIS-RMB e.V., DGLR e.V., Aero Club Rheidt e.V. Beiträge: 2941 Status: Offline |
Beitrag 25659
[
05. Februar 2003 um 20:49]
Zitat: Zitat: Hallo Neil, die Rumpfflansche der Sky´s Spirit sind sooo exakt, wie ich selten gebaut habe. Die Pertinaxrohre sind extrem gerade. Bei der letzten Lieferung machte ich mir die Mühe sie zu vermessen. Eingespannt in einer Drehmaschine maß ich in einem Meter Entfernung von der Einspannung 0,15 mm radialen Schlag. Das ist gerade! Bei meinen Flanschen wackelt wirklich nichts, so daß ich getrost von einer ausreichenden Geradlinigkeit des kompletten Rumpfes ausgehe. VG, Henni SOL-2 Die Wissenschaft hat keine moralische Dimension. Sie ist wie ein Messer. Wenn man es einem Chirurgen und einem Mörder gibt, gebraucht es jeder auf seine Weise. Wernher von Braun (1912 - 1977), deutsch-US-amerikanischer Raketenforscher http://solaris.raketenmodellbau.org Solaris-RMBder Verein fürs Forum. |
|
Hendrik
Senior Pyronaut
Registriert seit: Sep 2000 Wohnort: Köln Verein: SOLARIS-RMB e.V., DGLR e.V., Aero Club Rheidt e.V. Beiträge: 2941 Status: Offline |
Beitrag 25664
[
05. Februar 2003 um 20:59]
Hallo zusammen!
Heute habe ich mit der Elektronik-Sektion begonnen. Anders als bei der BC-P545I, wo man die Elektronik-Sektion aus dem Rumpf hinausschrauben muß, wenn man an sie heran will, bekommt die Sky´s Spirit eine Elektronik-Sektion in Form eines Einschubes. Soll heißen, von außen sieht es genauso aus wie bei der BC-P545I, jedoch besteht die Möglichkeit, die komplette Elektronik in Form einer Schublade aus dem Rumpf-Türchen hinauszuziehen. Ich denke, dies wird eine wirklich tolle Verbesserung, die mir sehr sehr nüztlich sein wird. Denn obwohl die BC-P545I noch nie geflogen ist, kann ich es nicht mehr zählen, wie oft ich die 6 M3-Linsenkopfschrauben schon hinein- und herausgeschraubt habe, um noch einmal einen Blick auf die Platinen zu werfen... Also, die Schubladen-Technik der Sky´s Spirit wurde in den letzten 6 Stunden geboren... Viele Grüße, Hendrik SOL-2 Die Wissenschaft hat keine moralische Dimension. Sie ist wie ein Messer. Wenn man es einem Chirurgen und einem Mörder gibt, gebraucht es jeder auf seine Weise. Wernher von Braun (1912 - 1977), deutsch-US-amerikanischer Raketenforscher http://solaris.raketenmodellbau.org Solaris-RMBder Verein fürs Forum. |
|
Achim
Moderator
Registriert seit: Aug 2000 Wohnort: Deutschland 91088 Bubenreuth Verein: Solaris & RMV Beiträge: 3029 Status: Offline |
Beitrag 25671
[
05. Februar 2003 um 23:50]
Hi Hendrik,
wie hast du denn das Rohr in die Drehbank montiert? Das Pertinax wird doch sofort verformt. Oder hast du zuerst einen Kern für die Aufnahme gedreht. Wie hast du das dann alles ausgerichtet? Ein Dreibackenfutter bringt auf die Länge des Rohres ohne aufwändiges Ausrichten keine solche Wiederholgenauigkeit. Und wie hast du denn das 3Meter lange Rohr da reinbekommen. Meine Erfahrung zeigt halt, dass das Rohr durch den Flansch immer krumm wird ohne Ausrichten. Wie lang ist der Kuppler noch mal? Wie realisierst du denn die Kabelverbindungen bei deiner Schubladentechnik? Eine rausnehmbare Elektronik ist natürlich schon seeehr nützlich. Was dagegen, wenn ich dir dieses Prinzip klaue? @ alle anderen: Vielen Dank für die Tipps bzgl. der Rohrvermessung. Aluleiter und Laserpointer scheinen mir doch recht gut zu realisieren. Alternative wäre vielleicht ein frisch angelegter Eisplatz. Aber wenn ich da mit meinem Rohr komme, buchten sie mich sicher ein... Gruß, Achim Der größte Feind des Erfolges ist die Perfektion |
|
Hendrik
Senior Pyronaut
Registriert seit: Sep 2000 Wohnort: Köln Verein: SOLARIS-RMB e.V., DGLR e.V., Aero Club Rheidt e.V. Beiträge: 2941 Status: Offline |
Beitrag 25680
[
06. Februar 2003 um 09:56]
Zitat: Hallo Achim, ich habe natürlich niocht das zusammengesteckte 3m Rohr in der Drehmaschine gehabt. Ein 1m Stück mit kurzem Kern bis an den Anschlag eines 4-Backen-Futters geschoben, eingespannt, drehen lassen und mit einem 3D-Taster die "Unwucht" in einem Meter Entfernung vermessen. Kabelverbindungen wie bei der BC-P545I, mehrpolige Kabelsteckverbinder mit Arretierung. Bitte "klaue" meine Schubladen-Technik. Aber ich verstehe Deine Frage nicht ganz! Wenn ich nicht wollte, daß einer meine Tipps nachbaut, dann hätte dieser Thread hier keine Existensgrundlage! Ich tue dies hier um Tipps zu geben aber auch um welche zu bekommen! Viele Grüße, Hendrik SOL-2 Die Wissenschaft hat keine moralische Dimension. Sie ist wie ein Messer. Wenn man es einem Chirurgen und einem Mörder gibt, gebraucht es jeder auf seine Weise. Wernher von Braun (1912 - 1977), deutsch-US-amerikanischer Raketenforscher http://solaris.raketenmodellbau.org Solaris-RMBder Verein fürs Forum. |
